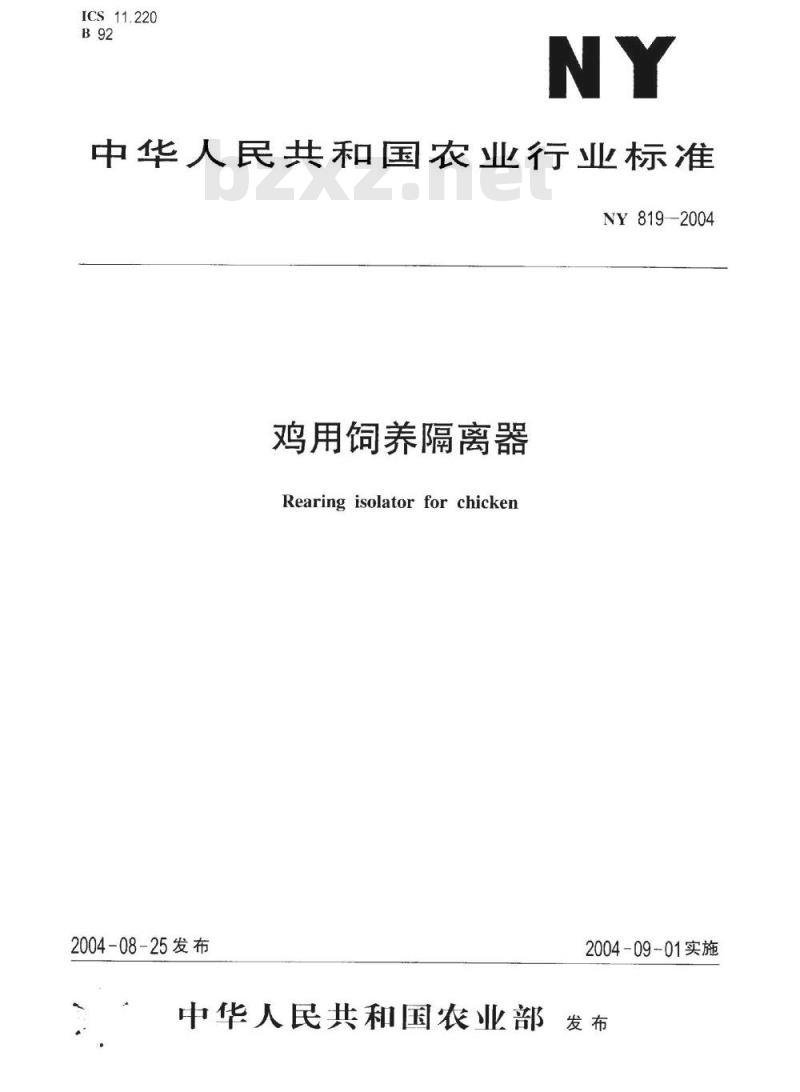

【农业行业标准(NY)】 鸡用饲养隔离器

ICS11.220
中华人民共和国农业行业标准
NY8192004
鸡用饲养隔离器
Rearingisolatorforchicken
2004-08-25发布
2004-09-01实施
中华人民共和国农业部
NY819--2004

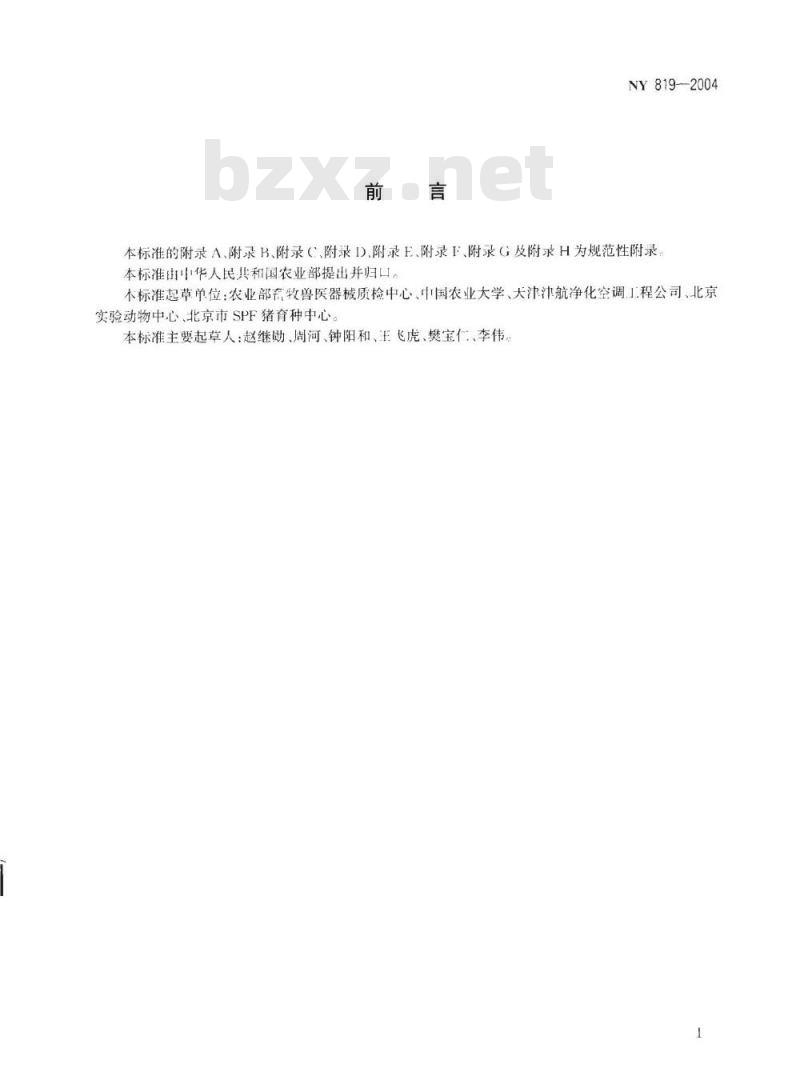

本标准的附录A、附录B、附录C、附录1)、附录E、附录F、附录G及附录H为规范性附录本标准由中华人民共和国农业部提出并归口。本标准起草单位：农业部畜牧兽医器械质检中心、中国农业大学、大法法航净化空调1程公司、北京实验动物中心、北京市SPF猪育种中心。本标准主要起草人：赵继勋、周河、钟阳和、王飞虎、樊宝仁、李伟。1

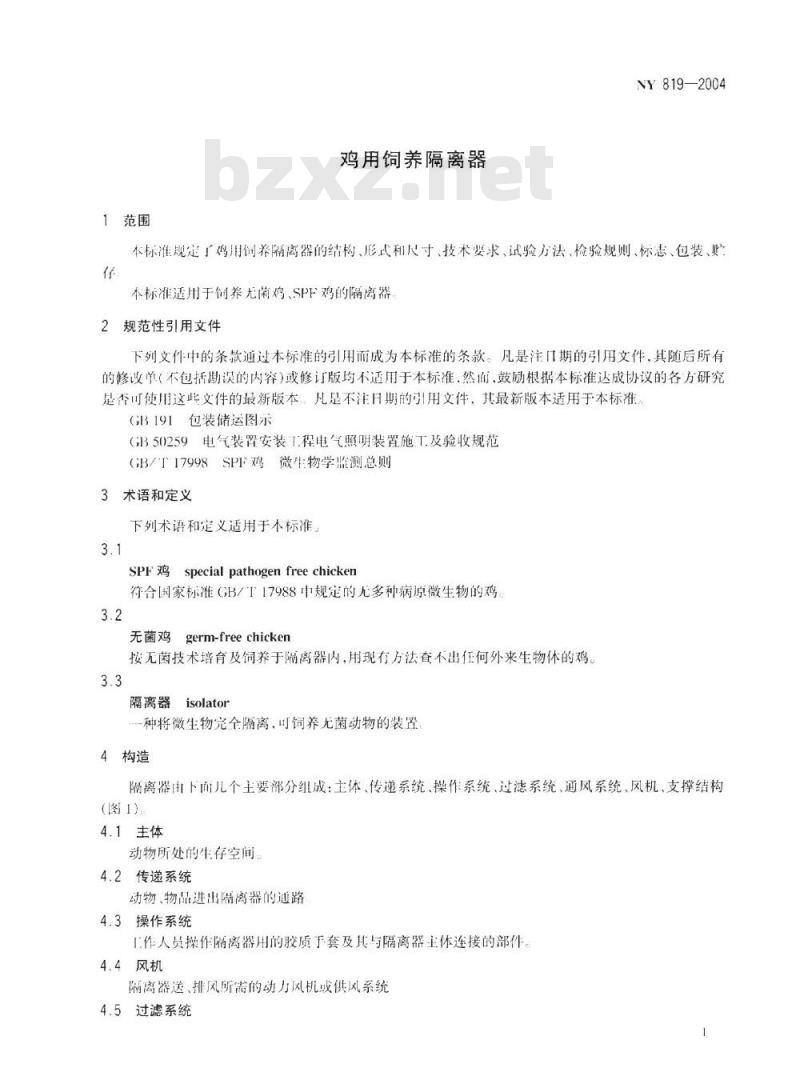

1范围
鸡用饲养隔离器
NY819—2004
本标准规定广鸡用伺养隔离器的结构、形式和尺寸技术要求、试验方法，检验规则、标志、包装、购存
本标准适用于饲养无菌鸡、SPF鸡的隔离器规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然面.鼓励根据本标准达成协议的各方研究是否可使用这此文件的最新版本，凡是不注日期的用文件，其最新版本适用于本标准G191包装储运图示
GB50259电气装置安装I程电气照明装置施T及验收规范GB/T17998SPF鸡：微生物学监测总则3术语和定义
下列术语和定义适用于本标准。3.1
specialpathogenfreechicken
SPF鸡
符合国家标准GB/T17988中规定的无多种病原微生物的鸡。3.2
germ-freechicken
无菌鸡
按无菌技术培育及饲养于隔离器内，用现有方法查不出任何外来生物体的鸡，3.3
隔离器
isolator
一种将微生物完全隔离，可饲养无菌动物的装置4构造
隔离器由下面儿个主要部分组成：主体、传递系统、操作系统、过滤系统、通风系统、风机、支撑结构(图1)
4.1主体
动物所处的生存空间
4.2传递系统
动物、物品进出隔离器的通路
4.3操作系统
1作人员操作隔离器用的胶质于套及其与隔离器主体连接的部件4.4风机
隔离器送、排风所需的动力风机或供风系统4.5
过滤系统
NY819—2004
过滤进出隔离器主体的空气的系统4.6通风系统
进出隔离器主体的风自及其管道4.7支撑结构
隔离器本身的支撑及其他辅助部件见图1—主体：
一传递系统：
③一操作系统：
风机：

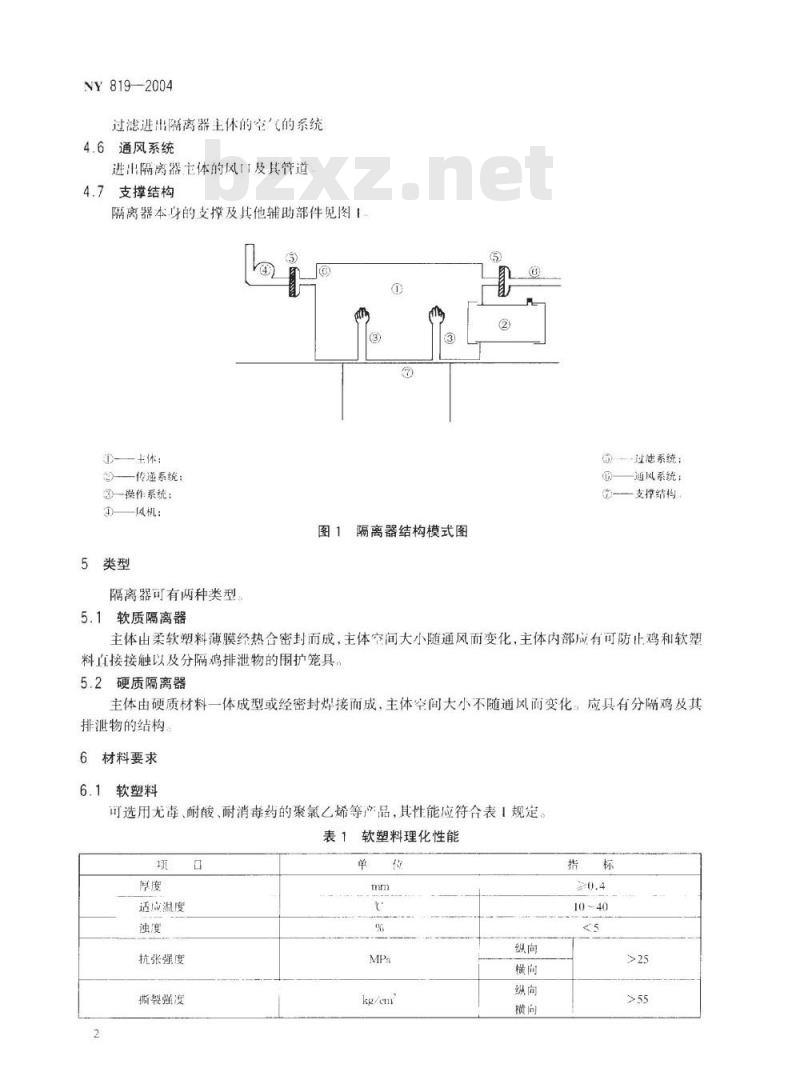

图1隔离器结构模式图
5类型
隔离器可有两种类型
5.1软质隔离器
通过滤系统：
通风系统：
支撑结构，
主体出柔软塑料薄膜经热合密封而成，主体空间大小随通风而变化，主体内部应有可防止鸡和软塑料直接接触以及分隔鸡排泄物的围护笼具。5.2硬质隔离器
主体由硬质材料一体成型或经密封焊接而成，主体空间大小不随通风而变化，应具有分隔鸡及其排泄物的结构
6材料要求
6.1软塑料
可选用尤毒、耐酸、耐消毒药的聚氯乙烯等产品，其性能应符合表1规定。表1软塑料理化性能
适应温度
抗张强度
撕裂强度
仲长率
封门强度
透明度
6.2硬质材料
表1(续)
NY8192004
均勾性好，无隐性小气孔
用于隔离器的--切硬质材料，无论硬质隔离器主体外壳、传递舱、隔离器支撑及各种辅助设备部件，凡能和所饲养动物直接接触或有间接影响的，必需保证材料无毒、耐酸碱、耐消毒药、易清洗。原材料及其制备的部件不得对动物形成牛物危害。可应用不锈钢、玻璃钢和硬质塑料等材料，6.3手套
无毒、耐酸碱、耐油、耐消毒药的乳胶或氯丁胶等材料制成。应能单独或组合成长臂形式。材料应质地柔软、坚韧
6.4风机
单台隔离器选用风机应能保证连续运转3000h以上；配套隔离器使用时，应能保证隔离器换气次数达到20次/h以上，维持器内外压差不小」100Pas风机本身噪声小于60dB。多台隔离器共用的统供风系统，需满足隔离器的供风相关技术要求6.5过滤材料
用于隔离器过滤系统中的过滤材料应无毒、耐酸碱、耐消毒药。组合成高效过滤器后，其性能应保证隔离器主体进出的空气洁净度均达到100级6.6其他材料
6.6.1软管类应无毒、耐酸碱、耐消毒药、易清洗。6.6.2电设备应符合GB50259标准要求，6.6.3直接引用的仪表、设备、零部件应符合隔离器整体组成及技术要求。6.6.4粘合用黏胶、胶带性能要符合隔离器整体有关密封、无害、牢固性要求。7技术要求
7.1空间大小
隔离器中动物生存活动空间大小应达到：鸡体重<0.5kg，按0.02m/只计，高度≥40cm，总面积不小于0.2m2。鸡休重>0.5kg，按0.05m/只计，高度≥50cm，总面积不小于0.5m27.2外观质量
7.2.1通体平整、光滑、无粗糙尖锐处、无断裂11及明显注压和模压花纹7.2.2隔离器整体坚固.有良好移动性。7.3环境指标
隔离器主体内环境指标见表2
NY819--2004
换气次数
气流速度
压强梯度
空气活净度
落下菌数
7.4温、湿度
220次
表2环境指标
鸡生存活动空间范围内0.lm/s-0.2m/隔离器主体内外压差100Pa~150Pa离器主体内100级，动物未进入时无菌检出：排风口排出气体100级无菌检出
除送、排风山外，主体不应有滑气处隔离器本身不具有调控（除非特殊配置）其主体内部空气温、湿度的能力，主体内空气温、湿度是随外环境空气温，湿度状态而变动的，与外环境相比具有增温、降湿效应。使用鸡用饲养隔离器时，主体内空气温、湿度变化范周需控制在16℃~32℃、40%~70%范围内7.5传递系统
最好能区分为清活与污染两条通道，至少有一条通道最小门径应不小于29cm，具有火菌用可开闭专门通路。操作中，应能保证断绝主体内、外气体直接交流。7.6手套
从隔离器主体往外延伸的操作部分长度不短于60cm手套臂最大内径不小于16cm，最小内径不小于8cm。配备数量、形状和位置要便于实际操作7.7硬质隔离器
主体外壳如果由不透明材料制成，则应带有用硬质透明材料制备的观察窗，其大小应不少于主体可透光面积的15，以保证观察和透光照明需要8试验方法
8.1外观质量用目测法
8.2空间大小和手套等有长度测量要求的用计量尺实测8.3技术要求中隔离器（密性测定见附录A8.4技术要求中隔离器内风速测定见附录B8.5技术要求中隔离器内主风道风速测定见附录C。8.6技术要求中隔离器换气次数测定见附录1）8.7技术要求中隔离器内、外气压差测定见附录E。8.8技术要求中隔离器内噪声测定见附录F8.9技术要求中隔离器内空气洁净度检测见附录G8.10技术要求中隔离器内落下菌数检测见附录H9型式检验
9.1出厂检验
9.1.1每台隔离器均需按技术要求进行出厂检验，附上合格证方可出厂9.1.2材料及辅助部件以进厂检验和供货方质保单为准9.2型式检验
9.2.1型式检验项门同出厂检验
9.2.2有下列情况需进行型式检验一产品结构、制造工艺、材料变换时；一用对产品质量有重大异议时；：技术监督部门需进行监察时。9.2.3抽样方法。每批隔离器随机捕取3台进行检验。NY819—2004
9.2.4判定规则不符合技术要求中任何一项指标即判为不合格；若3台均有同一缺陷，整批产品判为不合格。
标志、包装、存放
10.1标志
10.1.1产品包装物上应有下列标志：产品名称、规格、制造厂名称、地址、商标、生产日期2产品合格证应有下列标志：产品名称、规格、检验员姓名或代号、检验日期。10.1.2
10.2包装
包装应确保出厂至运到用户安装前产品的安全。产品放于抗压箱中，并按GB191规定注明包装储运图示
10.3购存
避免露天放置，防止受潮。
NY819-—2004
A.1测定条件
附录A
（规范性附录
隔离器气密性测定
隔离器组装全部完成，整个系统试运行48h后，或系统正常连续运行之中显示隔离器内、外气压差以及送、排风量均已达标：-决定隔离器器外环境因素的所有设施、系统均处于稳定正常运行之中；一隔离器内无动物，室内除检测员以外无其他任何人员。A.2测量仪器
测量范围0Pa～1500Pa、测量误差为=1.0Pa的微压表。在观测前，应按仪器使用规定送计量检定单位进行检定，有条件也可进行自然对比检定A.3测定方法
使用压差法，按附录E隔离器内、外气压差测定所述方法，测定隔离器内、外气压差之后，将隔离器全部进、出风口尽可能严密堵塞住，关闭风机，过10h后，再次测定隔离器内、外气压差，比较前、后两次测定结果的差异。若隔离器器内、外气压差的下降值低于初始观测值的50%，则可认为该隔离器气密性达标。如上观测一般至少应重复3次，6
B.1测定条件
附录B
（规范性附录）
隔离器内风速测定
NY819—2004
隔离器组装全部完成，整个系统试运行48h后，或系统止常连续运行之中显示密性、隔离器内、外气压差以及送、排风量均已达标；决定隔离器外环境因素的所有设施、系统均处于稳定正常运行之中；一隔离器内尤动物，室内除检测员以外无其他任何人员。B.2测量仪器
测量范围0.05m/s~5m/s.仪器的最小检测量为0.05m/s、测量误差优于±5%满量程的热球式风速仪。在观测前，应按仪器使用规定送计量检定单位进行检定，有条件也可进行白然对比检定。B.3测定方法
B.3.1测点设置
必须保证隔离器内各个角落与中心处均有测点，可设置9个测点。B.3.2仪器安装
将风速仪的传感器送入隔离器内.安置在测点处，导线通过传递舱导出（注意密封不漏气），与指示记录部分相连
B.3.3观测步骤
仪器使用方法须遵照仪器说明书进行，若只有一套仪器观测多个测点处的风速，可使用定点流动观测方法。仪器灵敏度高，指针（或数码管显示的数字）难以静止在某数值处不动，可连续观测记录10个～30个读数，以它们的平均值作为该测点处风速值。如上观测般至少应重复3次。NY819—2004
C.1测定条件
附录C
（规范性附录）
隔离器内主风道风速测定
一隔离器组装全部完成，整个系统试运行48h后，或系统正常连续运行之中显示气密性、隔离器内、外气压差以及送、排风量均已达标；一决定隔离器外环境因系的所有设施、系统均处于稳定止常连续运行之中：一隔离器内无动物、室内除检测员以外无其他任何人员。C.2测量仪器
测量范围0.05m/s~5m/s、仪器的最小检测量为0.05m/s、测量误差优于±5%满量程的热球式风速仪。在观测前，应按仪器使用规定送计量检定单位进行检定，有条件也可进行白然对比检定C.3测定方法
C.3.1测点设置
主风道指送风门正对的延伸线所构成的气流的通道，该延伸线可依风口截面形状扫描成长圆柱体或长方体，在此空间内由于气流直吹，有一部分很可能成为高风速区，故称之为主风道，在主风道上，从送风口开始每间距10cm（或15cm、20.cm）设一测点。C.3.2仪器安装
将风速仪的传感器送人器内，导线通过传递舱导出（注意密封不漏气），与指示记求部分相连C.3.3观测步骤
仪器使用方法须遵照仪器说明书进行。若只有一套仪器观测多个测点处的风速，则可使用定点流动观测方法观测，仪器灵敏度高，指针（或数码管显示的数字）难以静止在某数值处不动，可连续观测记录10个～30个读数，以它们的平均值作为该测点处风速值。如上观测一般至少应重复3次8
D.1测定条件
附录D
（规范性附录）
隔离器换气次数测定
VY819—2004bZxz.net
一隔离器组装全部完成，整个系统试运行48h后，或系统正常连续运行之中显示气密性、隔离器内、外代压差以及送、排风量均已达标；决定隔离器外环境因素的所有设施、系统均处于稳定正常连续运行之中；隔离器内无动物，室内除检测员以外无其他任何人员D).2测量仪器
测量范围0.05m/s~5m/s仪器的最小检测量为0.05m/s.测量误差优于±5%满量程的热球式风速仪。在观测前，应按仪器使用规定送计量检定单位进行检定，有条件也可进行自然对比检定D.3测定方法
D.3.1测点设置
测点设置在隔离器外排风口断面中心处D.3.2观测步骤
仪器使用方法须遵照仪器说明书进行。仪器灵敏度高，指针（或数码管显示的数字）难以静止在某数值处不动，可连续观测记录10个～30个读数，以它们的平均值作为测点处风速值。如上观测般至少应重复3次
D.3.3计算方法
隔离器换气量Q-3600×元×2×uQ-3600xsxu
隔离器换气次数N=Q/V...
式中：
排风I断面半径，单位为米(m)：S
排风口面积，单位为平方米（m）；出风风速，单位为米每秒（m/s）；一换气量，单位为立方米每小时（m/h)；Q
一器内体积，单位为立方米（m）；-一换气次数，单位为次每小时（次/h）(圆形风I)
(短形风口)
NY819—2004
E.1测定条件
附录E
（规范性附录）
隔离器内、外气压差测定
隔离器组装全部完成，整个系统试运行48h后，或系统正带连续运行之中显示气密性、隔离器内、外气压差以及送、排风量均已达标；一决定隔离器外环境因素的所有设施、系统均处于稳定正常运行之中；一隔离器内无动物，室内除检测员以外无其他任何人员E.2测量仪器
测量范围0Pa1500Pa、测量误差为土1.0Pa的微压表。在观测前，应按仪器使用规定送计量检定单位进行检定，有条件也可进行自然对比检定。E.3测定方法
E.3.1测点设置
测点设于隔离器内中心点处（负压下可设3个测点：隔离器内靠近送风口处；隔离器内中心点处；隔离器内靠近排风口处）。
E.3.2仪器安装
将气管一端管口置于隔离器内测点处，另一端气管口通过传递舱（注意密封不漏气）导出隔离器外。与微压表动压口相连（负压下将气管一端管！1置于隔离器内测点处，另一端气管口通过传递舱导出隔离器外，与微压表静压口相连）：E.3.3观测步骤
仪器使用方法须遵照各类仪器说明书进行。一般至少应重复观测3次10
