【05SS121】 热水机组选用与安装

常压热水机组的选型与计算；燃油（气）热水机组（包括组环式、壳管式、真空式）、电热式热水机组、附属设备的安装。

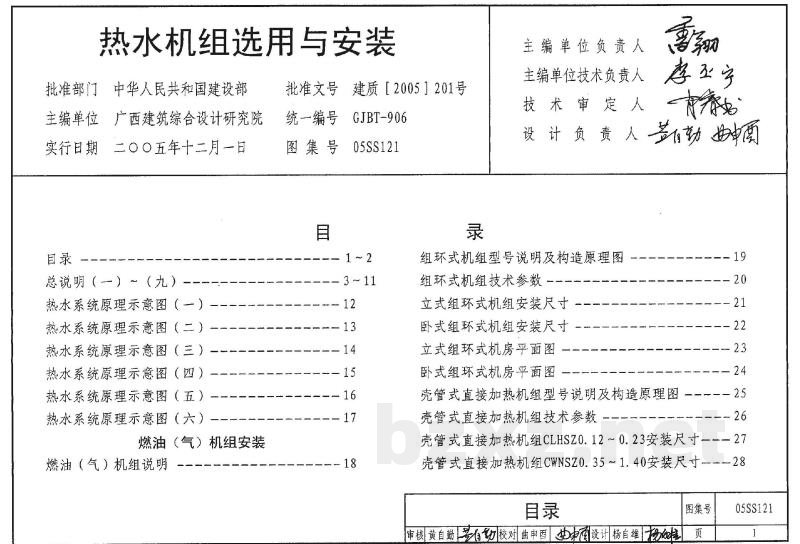

热水机组选用与安装

批准部门：中华人民共和国建设部
主编单位：广西建筑综合设计研究院
实行日期：二〇〇五年十二月一日
图集号：05SS121
批准文号：建质【2005】201号
图集号：GJBT-906

目录
总说明
热水系统原理示意图（一）至（六）
燃油（气）机组安装及说明
壳管式直接加热机组（型号说明、技术参数、安装尺寸）
壳管式间接加热机组（型号说明、技术参数、安装尺寸）
真空机组（型号说明、技术参数、安装尺寸、机房平面图）
电热式机组（说明、型号、技术参数、安装尺寸、控制系统、机房平面图）
附属设备安装（供油系统、供气系统、烟窗安装、导流三通接头）

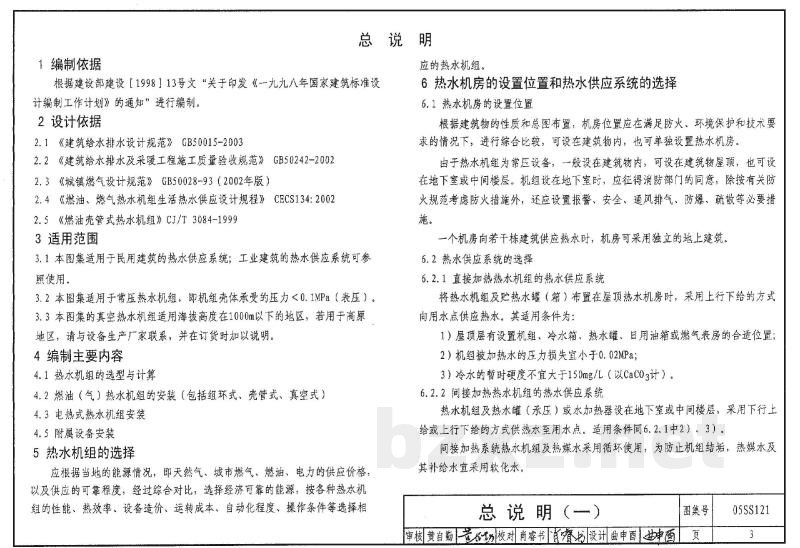

1 编制依据
根据建设部建设【1998】113号文《关于印发〈1998年国家建筑标准设计编制工作计划〉的通知》进行编制。

2 设计依据
2.1《建筑给水排水设计规范》GB50015-2003
2.2《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002
2.3《城镇燃气设计规范》GB50028-93（2002年版）
2.4《燃油、燃气热水机组生活热水供应设计规程》CECS134:2002
2.5《燃油壳管式热水机组》CJ/T3084-1999

3 适用范围
3.1 本图集适用于民用建筑的热水供应系统；工业建筑的热水供应系统可参照使用。
3.2 本图集适用于常压热水机组，即机组壳体承受的压力 < 0.1MPa（表压）。
3.3 本图集的真空热水机组适用海拔高度在1000m以下的地区；若用于高原地区，请与设备生产厂家联系并在订货时加以说明。

4 编制主要内容
4.1 热水机组的选型与计算
4.2 燃油（气）热水机组的安装（包括组环式、壳管式、真空式）
4.3 电热式热水机组安装
4.4 附属设备安装

5 热水机组的选择
应根据当地能源（天然气、城市燃气、燃油、电力）的供应价格及可靠程度进行综合对比，选择经济可靠的能源。并根据热水机组的性能、热效率、设备造价、运转成本、自动化程度、操作条件等进行选择。

6 热水机房的设置位置和热水供应系统的选择
6.1 热水机房的设置位置
根据建筑物的性质和总图布置，机房位置应在满足防火、环境保护和技术要求的情况下进行综合比较。可设在建筑物内、建筑物屋顶、地下室或中间楼层。若设在地下室，应征得消防部门同意，并采取必要的防火、报警、安全、通风排气、防爆、疏散等措施。

6.2 热水供应系统的选择
6.2.1 直接加热热水机组的热水供应系统：将机组及贮热水罐（箱）布置在屋顶热水机房时，采用上行下给的方式供水。适用条件：
1）屋顶层有设置机组、冷水箱、热水罐、日用油箱或燃气表房的合适位置；
2）机组被加热水的压力损失宜小于0.02MPa；
3）冷水的暂时硬度不宜大于150mg/L（以CaCO3计）。
6.2.2 间接加热热水机组的热水供应系统：机组及热水罐（承压）或水加热器设在地下室或中间楼层，采用下行上给或上行下给的方式供水。适用条件同6.2.1中2）、3）。间接加热系统热水机组及热媒水采用循环使用，为防止结垢，热媒水及其补给水宜采用软化水。

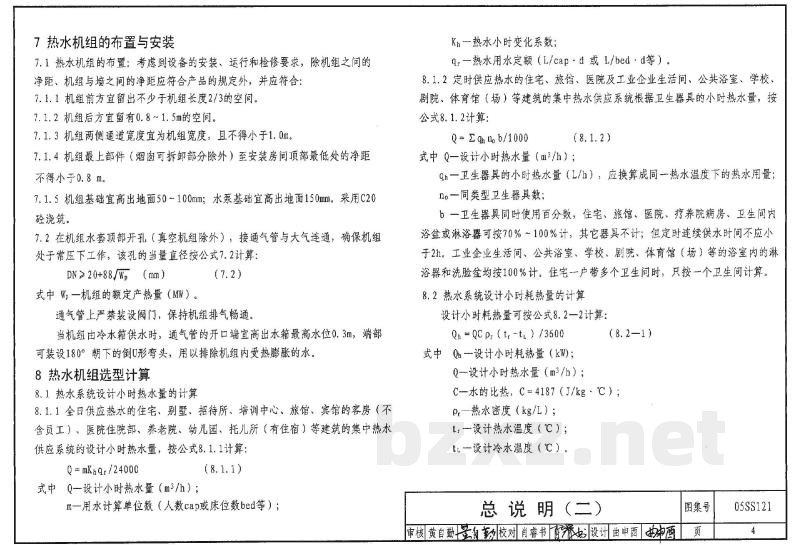

7 热水机组的布置与安装
7.1 热水机组的布置：
7.1.1 机组前方宜留出不少于机组长度2/3的空间。
7.1.2 机组后方宜留有0.8～1.5m的空间。
7.1.3 机组两侧通道宽度宜为机组宽度，且不得小于1.0m。
7.1.4 机组最上部件（烟窗可拆卸部分除外）至安装房间顶部最低处的净距不得小于0.8m。
7.1.5 机组基础宜高出地面50～100mm；水泵基础宜高出地面150mm。采用C20混凝土浇筑。

7.2 通气设计：在机组水套顶部开孔（真空机组除外），接通气管与大气连通，确保机组处于常压下工作。通气孔的当量直径计算公式为：DN ≥ 20 + 88/W (mm)，其中W为机组额定产热量 (MW)。通气管上严禁装设阀门，保持排气畅通。当机组由冷水箱供水时，通气管开口端宜高出水箱最高水位0.3m，端部可装设180°朝下的倒U形弯头。

8 热水机组选型计算
8.1 热水系统设计小时热水量的计算
8.1.1 住宅、别墅、宾馆等建筑的集中热水供应系统设计小时热水水量计算公式：
Q = m * Kz * qr / 24000 (m³/h)
其中：Q为设计小时热水水量；m为用水计算单位数；Kz为热水小时变化系数；qr为热水用水定额。

8.1.2 定时供应热水系统（如学校、剧院等）设计小时热水水量计算公式：
Q = Eqh * n * b / 1000 (m³/h)
其中：Qh为卫生器具的小时热水量(L/h)；n为同类型卫生器具数；b为卫生器具同时使用百分数。

8.2 设计小时耗热量的计算
设计小时耗热量Qh计算公式：
Qh = 1.163 * Q * (tr - tl) (kW)
其中：Q为设计小时热水水量 (m³/h)；tr为设计热水温度 (℃)；tl为设计冷水温度 (℃)。

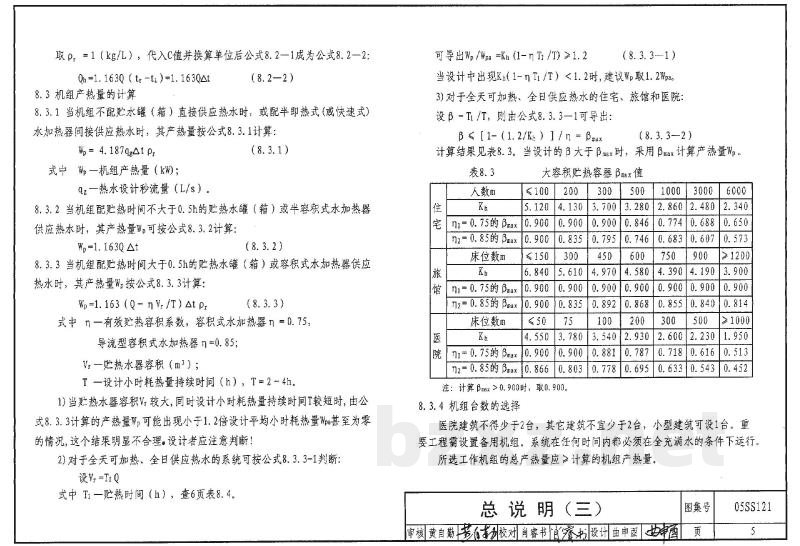

8.3 机组产热量的计算
8.3.1 直接供应或半即热式供应时：
Wp = 4.187 * qg * Δtp (kW)
其中：Wp为机组产热量；qg为热水设计秒流量 (L/s)；Δtp为温差。

8.3.2 配有贮热时间 ≤ 0.5h 的贮热水罐或半容积式水加热器时：
Wp = 1.163 * Q * Δt (kW)

8.3.3 配有贮热时间 > 0.5h 的贮热水罐或容积式水加热器时：
Wp = 1.163 * (Q * n * Vr / T) * Δt * ρr
其中：n为有效贮热容积系数；Vr为贮热水器容积 (m³)；T为设计小时耗热量持续时间 (h)；ρr为热水密度。
注：若计算结果不合理（如Wp过小），设计者应注意判断并重新核算。
小提示：此图内容仅展示完整标准图集里的部分截取内容，若需要完整标准请到上方自行免费下载完整图集包。

05SS121：热水机组选用与安装

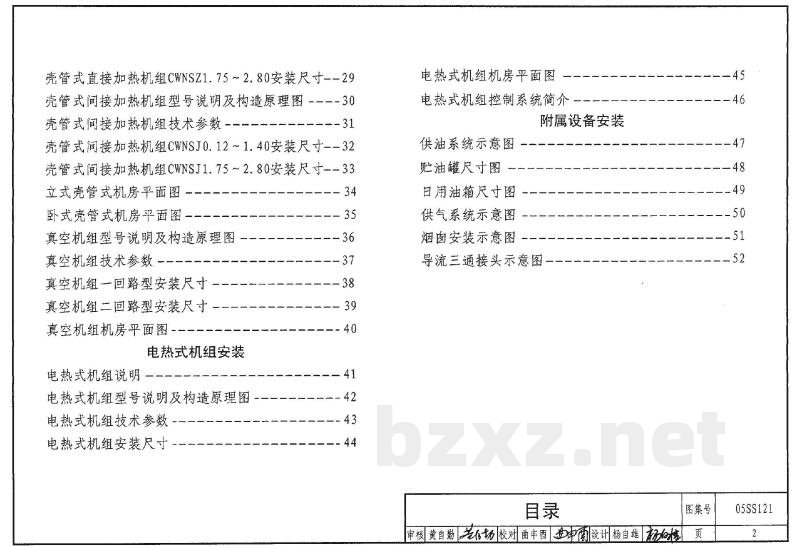

目录
总说明（一）～（九）
热水系统原理示意图（一）
热水系统原理示意图（二）
热水系统原理示意图（三）
热水系统原理示意图（四）
热水系统原理示意图（五）
热水系统原理示意图（六）
燃油（气）机组安装
燃油（气）机组说明
组环式机组型号说明及构造原理图
组环式机组技术参数
立式组环式机组安装尺寸
卧式组环式机组安装尺寸
立式组环式机房平面图
卧式组环式机房平面图
壳管式直接加热机组型号说明及构造原理图
壳管式直接加热机组技术参数
壳管式直接加热机组CLHSZ0.12～0.23安装尺寸
壳管式直接加热机组CWNSZ0.35～1.40安装尺寸
壳管式直接加热机组CWNSZ1.75～2.80安装尺寸
壳管式间接加热机组型号说明及构造原理图
壳管式间接加热机组技术参数
壳管式间接加热机组CWNSJ0.12～1.40安装尺寸
壳管式间接加热机组CWNSJ1.75～2.80安装尺寸
立式壳管式机房平面图
卧式壳管式机房平面图
真空机组型号说明及构造原理图
真空机组技术参数
真空机组一回路型安装尺寸
真空机组二回路型安装尺寸
真空机组机房平面图
电热式机组安装
电热式机组说明
电热式机组型号说明及构造原理图
电热式机组技术参数
电热式机组安装尺寸
电热式机组机房平面图
电热式机组控制系统简介
附属设备安装
供油系统示意图
贮油罐尺寸图
日用油箱尺寸图
供气系统示意图
烟囱安装示意图
导流三通接头示意图
