【05S108】 倒流防止器安装

倒流防止器安装

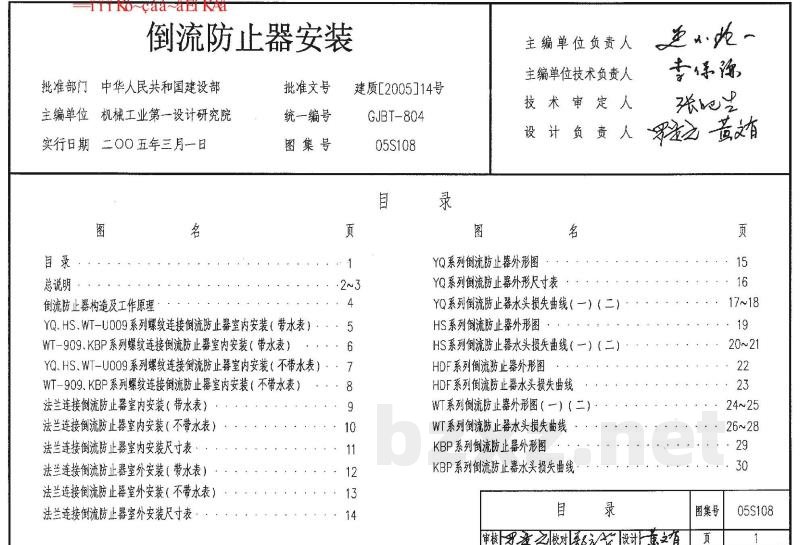

目录

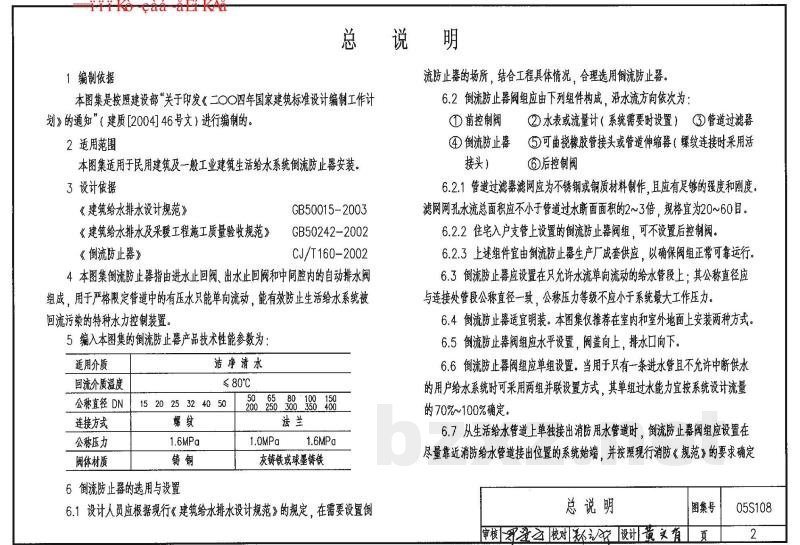

总说明

1 编制依据

本图集是按照建设部“关于印发《二〇〇四年国家建筑标准设计编制工作计划》的通知”（建标[2004]46号文）进行编制的。

2 适用范围

本图集适用于民用建筑及一般工业建筑生活给水系统倒流防止器安装。

3 设计依据

4 定义

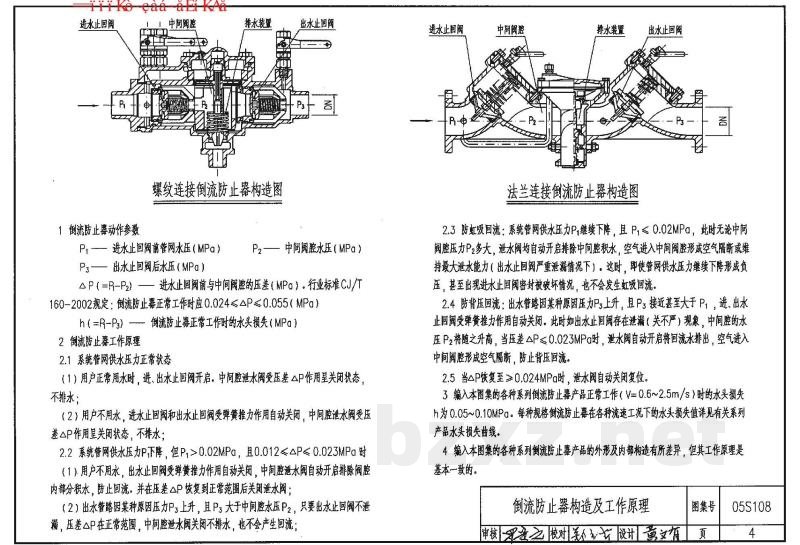

本图集倒流防止器指由进水止回阀、出水止回阀和中间腔内的自动排水阀组成，用于严格规定管道中的有压水只能单方向流动，能有效防止生活给水系统被回流污染的特殊水力控制装置。

5 编入本图集的倒流防止器产品技术性能参数为：

6 倒流防止器的选用与设置

6.1 设计人员应根据现行《建筑给水排水设计规范》的规定，在需要设置倒流防止器的场所，结合工程具体情况，合理选用倒流防止器。

6.2 倒流防止器阀组应由下列组件构成，沿水流方向依次为：

1. 前控制阀
2. 水表或流量计（系统需要时设置）
3. 管道过滤器
4. 倒流防止器
5. 可由橡胶管接头或管道伸缩器（螺纹连接时采用活接头）
6. 后控制阀

6.2.1 管道过滤器滤网应为不锈钢金属材质制作，且应有足够的强度和刚度。滤网网孔水流总面积应不小于管道过水断面积的2~3倍，规格宜为20~60目。

6.2.2 住宅入户支管上设置的倒流防止器阀组，可不设置后控制阀。

6.2.3 上述组件宜由倒流防止器生产厂成套供应，以确保阀组正常可靠运行。

6.3 倒流防止器应设置在只允许水流单向流动的给水管段上；其公称直径应与连接处管段公称直径一致。公称压力等级不应小于系统最大工作压力。

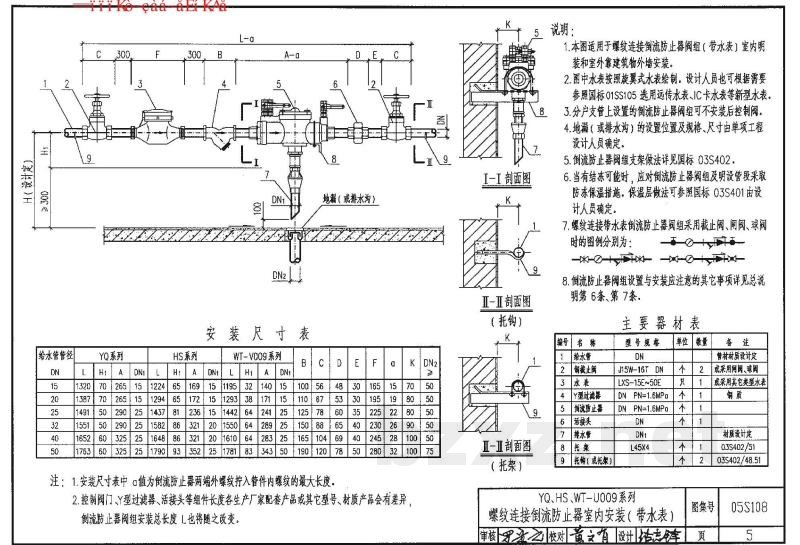

6.4 倒流防止器适宜明装，本图集仅推荐在室内和室外地面上安装两种方式。

6.5 倒流防止器阀组应水平设置，阀盖向上，排水口向下。

6.6 倒流防止器阀组宜单组设置。当用于只有一条进水管且不允许中断供水的用户给水系统时可采用两组并联设置方式，其单组过水能力宜按系统设计流量的70%~100%确定。

6.7 从生活给水管道上单独接出消防用水管道时，倒流防止器阀组应设置在尽量靠近消防给水管道接出位置的系统始端，并按照现行消防《规范》的要求确定设置数量及安装方式。

该阀组是否配置管道过滤器。

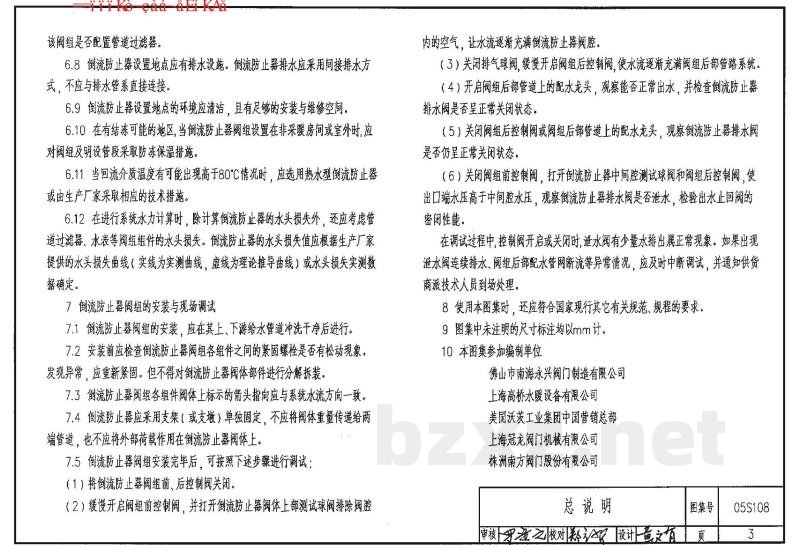

6.8 倒流防止器设置地点应有排水设施。倒流防止器排水应采用间接排水方式，不应与排水管路直接连接。

6.9 倒流防止器设置地点的环境应清洁，且有足够安装与维修空间。

6.10 在有结冻可能的地区，当倒流防止器阀组设置在非采暖房间或室外时，应对阀组及明设管段采取防冻保温措施。

内的空气，让水流逐渐充满倒流防止器阀腔。

6.11 当回流介质温度有可能出现高于80℃情况时，应选用热水型倒流防止器或由生产厂家采取相应的技术措施。

(3) 关闭排气球阀，缓慢开启阀组后控制阀，使水流逐渐充满阀组后卸管路系统。

6.12 在进行系统水力计算时，除计算倒流防止器的水头损失外，还应考虑管道过滤器、水表等阀组件的水头损失。倒流防止器的水头损失值应根据生产厂家提供的水头损失曲线（实线为实测曲线，虚线为理论推导曲线）或水头损失实测数据确定。

(4) 开启阀组后部管道上的配水龙头，观察能否正常出水，并检查倒流防止器排水阀是否呈正常关闭状态。

7 倒流防止器阀组的安装与现场调试 (5) 关闭阀组后控制阀或阀组后部管道上的配水龙头，观察倒流防止器排水阀是否仍呈正常关闭状态。

7.1 倒流防止器阀组的安装，应在其上、下游给水管冲洗干净后进行。 (6) 关闭阀组前控制阀，打开倒流防止器中间腔测试球阀和阀组后控制阀，使出口端水压高于中间腔水压，观察倒流防止器排水阀是否泄水，检验出止回阀的密闭性能。

7.2 安装前应检查倒流防止器阀组各组件之间的紧固螺栓是否有松动现象。发现异常，应重新紧固。但不得对倒流防止器阀体部件进行分解拆装。

在调试过程中，控制阀开启或关闭时，泄水阀有少量水排出属正常现象。如果出现泄水阀连续排水、阀组后部配水管网断流等异常情况，应及时中断调试，并通知供货商派技术人员到场处理。

7.3 倒流防止器阀组各组件阀体上标示的箭头指向应与系统水流方向一致。 8 使用本图集时，还应符合国家现行其它有关规范、规程的要求。

7.4 倒流防止器应采用支架（或支墩）单独固定，不应将阀组重量传递给两端管道，也不应将外部荷载作用在倒流防止器阀体上。 9 图集中未注明的尺寸标注均以mm计。

7.5 倒流防止器阀组安装完毕后，可按照下述步骤进行调试： 10 本图集参加编制单位

(1) 将倒流防止器阀组首、后控制阀关闭。

佛山市南海永信阀门制造有限公司

(2) 缓慢开启阀组前控制阀，并打开倒流防止器阀体上部测试球阀排除阀腔 上海高桥水暖设备有限公司

美国沃茨工业集团中国营销总部

上海冠龙阀门机械有限公司

株洲南方阀门股份有限公司
