【06SS128】 太阳能集中热水系统选用与安装

　　本图集适用于新建、改建和扩建的工业与民用建筑的太阳能集中热水系统中集热部分的选用与安装；适用于太阳能集热器热媒工作温度低于130℃，热水工作温度低于75℃的集中热水系统；不适用于贮热水箱容量小于600升的紧凑家用太阳能热水器的选用与安装。包括太阳能集中热水系统的形式与适用范围，编制了比较成熟的太阳能集中热水系统原理图和控制要求，太阳能集热器等典型设备的安装详图、尺寸及其性能参数，辅助热源的设置原则等内容。对于更好地贯彻节能方针、引导和规范太阳能技术的推广和应用，将起到积极作用。

太阳能集中热水系统选用与安装
批准部门：中华人民共和国建设部
主编单位：中国建筑科学研究院
实行日期：二〇〇六年十二月一日

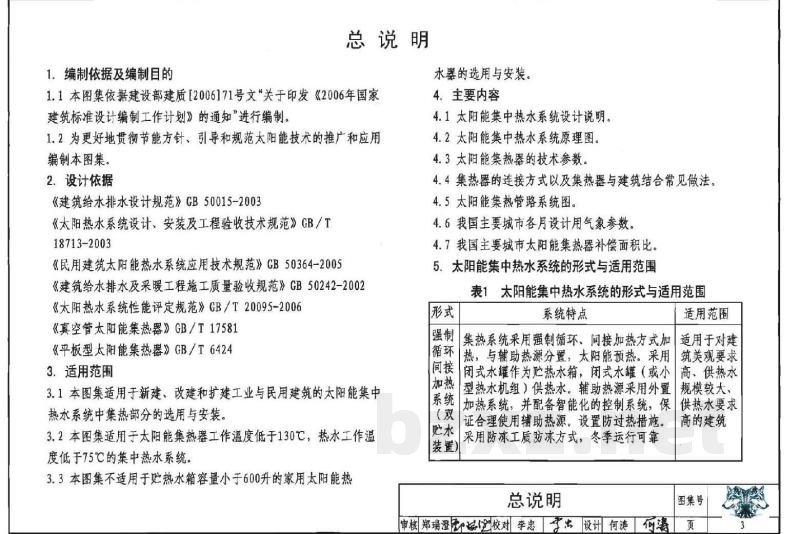

1. 编制依据及编制目的
1.1 本图集依据建设部建质[2006]171号文《关于印发〈2006年国家建筑标准设计编制工作计划〉的通知》进行编制。
1.2 为更好地贯彻节能方针、引导和规范太阳能技术的推广和应用编制本图集。

2. 设计依据
《建筑给水排水设计规范》GB50015-2003
《太阳热水系统设计、安装及工程验收技术规范》GB/T18713-2003
《民用建筑太阳能热水系统应用技术规范》GB50364-2005
《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002
《太阳热水系统性能评定规范》GB/T20095-2006
《真空管太阳能集热器》GB/T17581
《平板型太阳能集热器》GB/T64243

3. 适用范围
3.1 本图集适用于新建、改建和扩建工业与民用建筑的太阳能集中热水系统中集热部分的选用与安装。
3.2 本图集适用于太阳能集热器工作温度低于130℃，热水工作温度低于75℃的集中热水系统。
3.3 本图集不适用于贮热水箱容量小于600升的家用太阳能热水器的选用与安装。

4. 主要内容
4.1 太阳能集中热水系统设计说明
4.2 太阳能集中热水系统原理图
4.3 太阳能集热器的技术参数
4.4 集热器的连接方式以及集热器与建筑结合常见做法
4.5 太阳能集热管路系统图
4.6 我国主要城市各月设计用气象参数
4.7 我国主要城市太阳能集热器补偿面积比

5. 太阳能集中热水系统的形式与适用范围

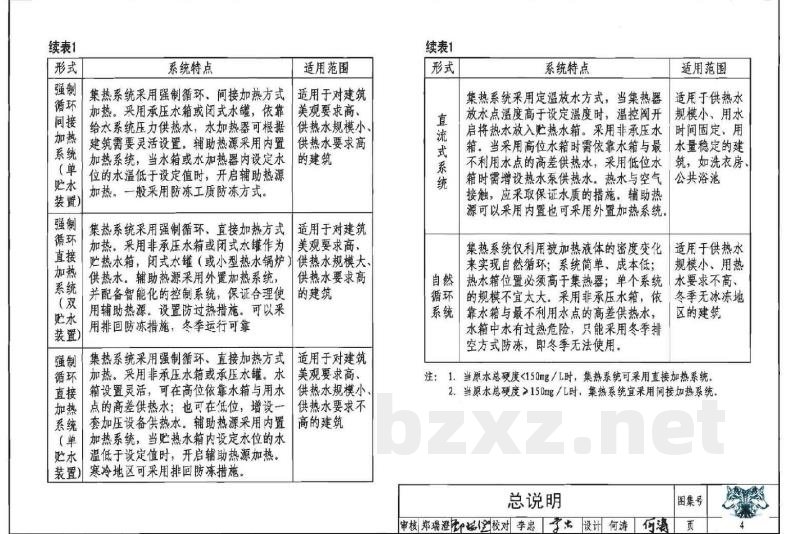

(1) 强制循环间接加热系统（双贮水装置）：集热系统采用强制循环、间接加热方式，使用闭式水罐作为贮热水箱，辅助热源采用外置规模较大的加热系统，并配备智能化的控制系统，设置防过热措施。适用于对建筑美观要求高、供热水规模大、供热水要求高的建筑。
(2) 强制循环间接加热系统（单贮水装置）：集热系统采用强制循环、间接加热方式，采用承压水箱或闭式水罐，辅助热源采用内置加热系统。适用于对建筑美观要求高、供热水规模小、供热水要求高的建筑。
(3) 强制循环直接加热系统（双贮水装置）：集热系统采用强制循环、直接加热方式，采用非承压水箱或闭式水罐作为贮热水箱，辅助热源采用外置加热系统，配备智能化的控制系统。适用于对建筑美观要求高、供热水规模大、供热水要求高的建筑。
(4) 强制循环直接加热系统（单贮水装置）：集热系统采用强制循环、直接加热方式，采用非承压水箱或承压水罐，辅助热源采用内置加热系统。适用于对建筑美观要求高、供热水规模小、供热水要求不高的建筑。
(5) 直流式系统：集热系统采用定温放水方式，当集热器放水点温度高于设定温度时，温控阀开启将热水放入贮热水箱。采用非承压水箱。适用于供热水规模小、用水时间固定、用水量稳定的建筑（如洗衣房、公共浴池）。
(6) 自然循环系统：集热系统仅利用被加热液体的密度变化来实现自然循环，采用非承压水箱。适用于供热水规模小、用热水要求不高、冬季无冰冻地区的建筑。
注：1. 当原水总硬度 < 150mg/L 时，集热系统可采用直接加热系统；2. 当原水总硬度 > 150mg/L 时，集热系统宜采用间接加热系统。

6. 设计参数
6.1 气象参数：设计时应查出月平均室外气温、水平面月平均日太阳总辐照量、倾角等于当地纬度时倾斜表面上的月平均日太阳总辐照量、月日照小时数。
6.2 地理参数：应查出设计地点的纬度、经度和海拔高度。
6.3 热水设计参数：根据《建筑给水排水设计规范》GB50015中热水用水定额下限值作为设计日用水定额，并根据工程实际确定热水及冷水的计算温度。

7. 太阳能集热器的分类及特点
(1) 平板型太阳能集热器：基本结构包括壳体、进出水管、透明盖板、吸热板芯。特点是集热效率较高，热损较低，造价适中，易于与建筑结合。
(2) 真空管型太阳能集热器（玻璃-金属）：在真空管内通过吸收涂层传热。特点是集热效率高、热损小、防冻性能好，造价较高。
(3) 真空管型太阳能集热器（热管式）：采用热管内相变材料传热。特点是承压高、抗机械冲击性能好、集热效率高、热损小、防冻性能好，造价较高。
(4) 全玻璃真空管太阳能集热器：具有较好的性能与造价优势。

审核：郑瑞登；校对：李忠学；设计：何涛、何源路
小提示：此图内容仅展示完整标准图集里的部分截取内容，若需要完整标准请到上方自行免费下载完整图集包。

06SS128：太阳能集中热水系统选用与安装

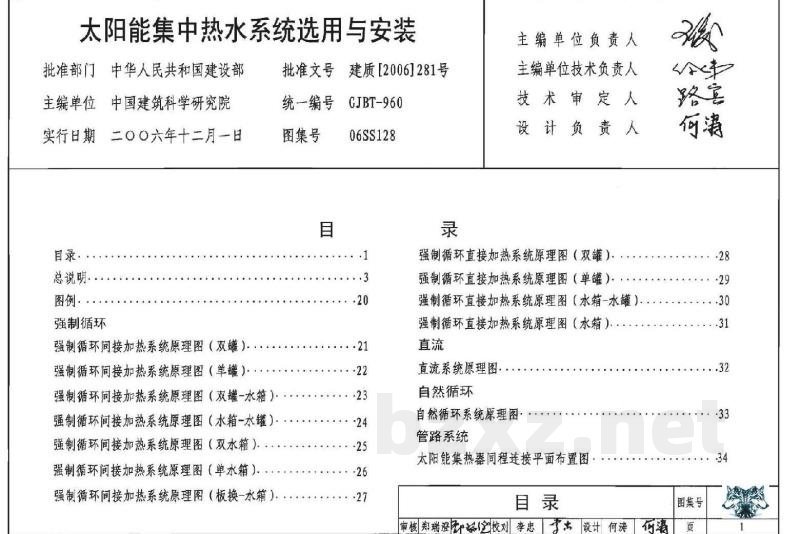

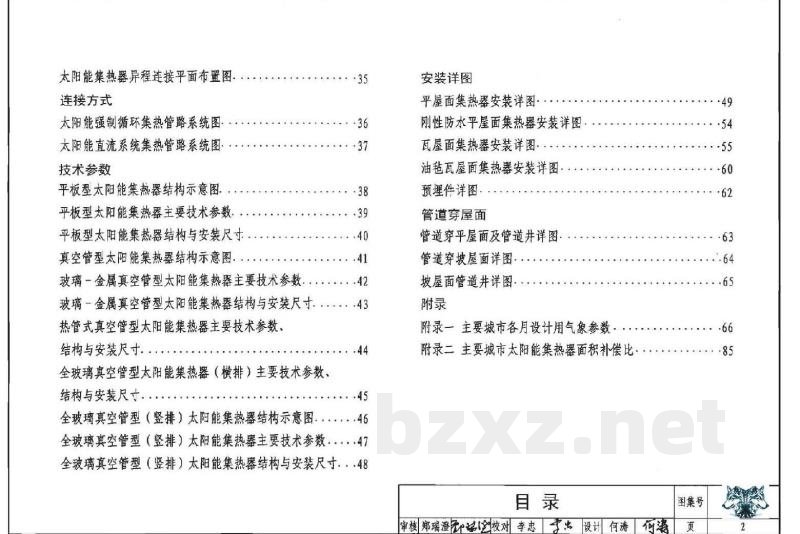

目录
