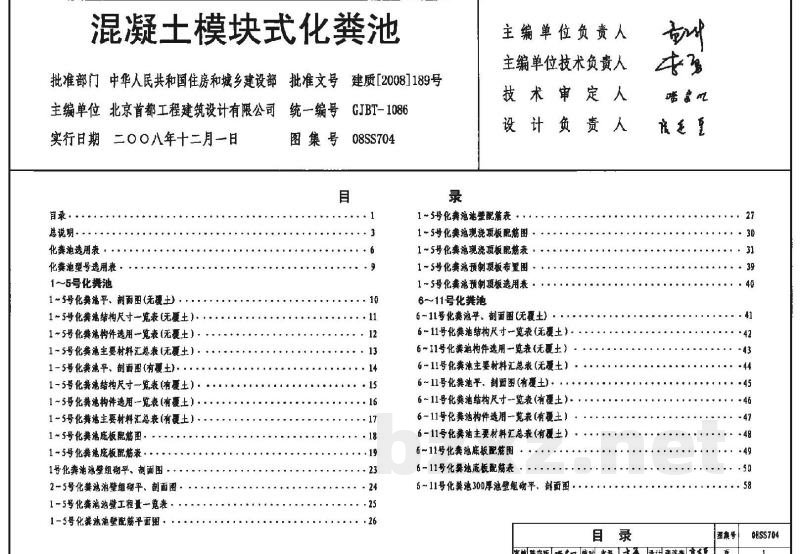

【08SS704】 混凝土模块式化粪池

混凝土模块式化粪池
批准部门：中华人民共和国住房和城乡建设部
批准文号：建质[2008]189号
主编单位：北京首都工程建筑设计有限公司
统一编号：GJBT-1086
实行日期：二〇〇八年十二月一日

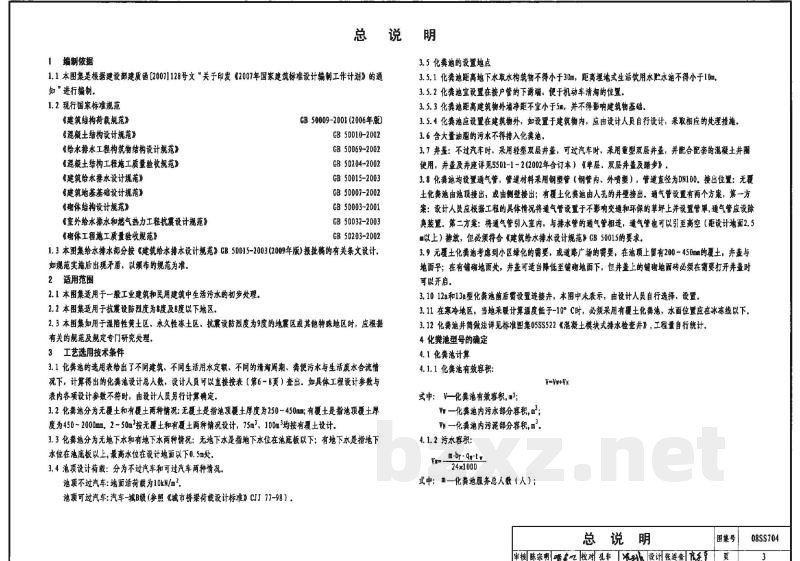

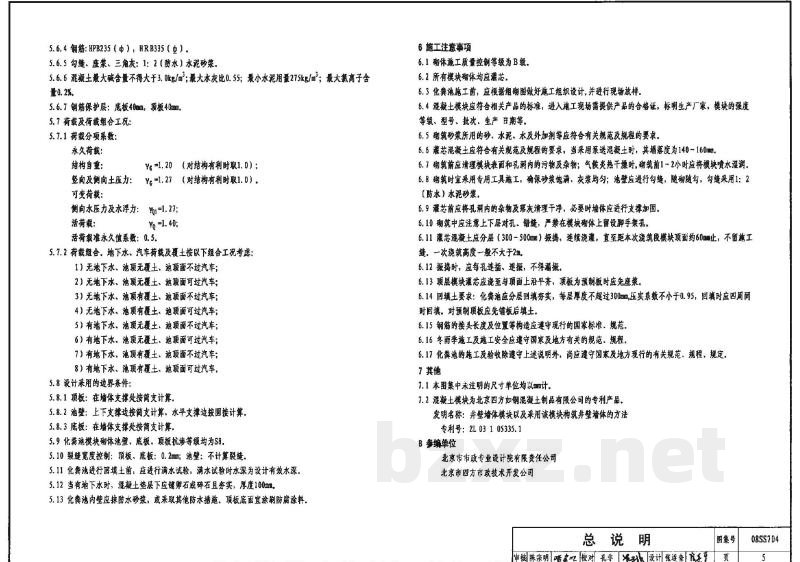

总说明
本图集包含1~5号、6~11号、12、13号、12a、13a号等型号化粪池的各类设计图纸，包括：平面图、剖面图、结构尺寸一览表、构件选用一览表、主要材料汇总表、底板配筋图、底板配筋表、池壁组砌图、池壁工程量一览表、池壁配筋平面图、池壁配筋表、现浇顶板配筋图及配筋表、预制顶板布置图及选用表、节点详图、模块规格尺寸表、管件及防水套管节点详图、混凝土模块参数表等。

1 编制依据
1.1 本图集是根据建设部建质函[20071128]号文《关于印发2007年国家建筑标准设计编制工作计划》的通知进行编制。
1.2 现行国家标准规范：
《建筑结构荷载规范》GB 50009-2001（2006年版）；
《混凝土结构设计规范》GB 50010-2002；
《给水排水工程构筑物结构设计规范》GB 50069-2002；
《混凝土结构工程施工质量验收规范》GB 50204-2002；
《建筑给水排水设计规范》GB 50015-2003；
《建筑地基基础设计规范》GB 50007-2002；
《砌体结构设计规范》GB 50006；
《室外给水排水和燃气热力工程抗震设计规范》GB 50032-2003；
《砌体工程施工质量验收规范》GB 50203-2002。
1.3 本图集给水排水部分按《建筑给水排水设计规范》GB 50015-2003（2009年版）报批稿的有关条文设计，如规范实施后出现矛盾，以颁布的规范为准。

2 适用范围
2.1 本图集适用于一般工业建筑和民用建筑中生活污水的初步处理。
2.2 本图集适用于抗震设防烈度为8度及6度以下地区。
2.3 本图集如用于溶蚀性黄土区、永久性冻土区、抗震设防烈度为9度的地震区或其他特殊地区时，应根据有关的规范及规定专门研究处理。

3 工艺选用技术条件
3.1 化粪池的选用：化粪池选用表给出了不同建筑、不同生活用水定额、不同的清淘周期、粪便污水与生活废水合流情况下，计算得出的化粪池设计总人数，设计人员可以直接按表查出。如具体工程设计参数与表内各项设计参数不符时，由设计人员另行计算确定。
3.2 化粪池分为无覆土和有覆土两种情况：无覆土是指池顶覆土厚度为250~450mm；有覆土是指池顶覆土厚度为450~2000mm。1~5号化粪池按无覆土和有覆土两种情况设计；75m³、100m³均按有覆土设计。
3.3 化粪池分为无地下水和有地下水两种情况：无地下水是指地下水位在池底板以下；有地下水是指地下水位在池底板以上，最高水位在设计地面以下0.5m处。
3.4 滤项设计荷载：分为不过汽车和可过汽车两种情况。池顶不过汽车时，地面活荷载为10kN/m²；池顶可过汽车时，参照《城市桥梁荷载设计标准》CJ 227-98。
3.5 化粪池设置要求：
3.5.1 化粪池距离地下水取水构筑物不得小于30m，距离埋地式生活饮用水贮水池不得小于10m。
3.5.2 化粪池宜设置在接户管的下游端，便于机动车清掏。
3.5.3 化粪池距离建筑物外墙净距不宜小于5m，并不得影响建筑物基础。
3.5.4 化粪池应设置在建筑物外。如设置于建筑物内，应由设计人员自行设计并采取相应的处理措施。
3.6 含大量油脂的污水不得排入化粪池。
3.7 井盖：不过汽车时，采用轻型双层井盖；可过汽车时，采用重型双层井盖，并配合配套的混凝土井座使用。双层井盖及踏步详见《S501-12 (2002年合订本) 单层双层井盖及踏步》。
3.8 化粪池均设置通气管，管道材料宜用钢塑管（钢管内、外喷塑），管道直径为DN100。接出位置：无覆土化粪池由池顶接出或由侧壁接出；有覆土化粪池由人孔的井壁接出。通气管设置有两种方案：第一方案，设计人员应根据工程的具体情况，将通气管设置于不影响交通和环保的草坪上并设置管盖，通气管应设除臭装置；第二方案，将通气管引入室内，与排水管的通气管相连，通气管也可以引至空中（距设计地面2.5m以上）排放，但必须符合《建筑给水排水设计规范》GB50015的要求。
3.9 无覆土化粪池考虑到小区绿化的需要，或道路广场的要求，在池顶上留有200～450mm的覆土，井盖与地面齐平；在有铺装地面处，井盖可适当降低至铺装地面下，但井盖上的铺砌地面砖必须在需要打开井盖时可以开启。
3.10 12a和13a型化粪池前后应设置连接管，本图中未表示，由设计人员自行选择、设置。
3.11 在寒冷地区，当地采暖计算温度低于-10°C时，必须采用有覆土化粪池，水面位置应在冰冻线以下。
3.12 化粪池井盖做法详见标准图集《05SS522 混凝土模块式排水检查井》，工程量自行统计。

4 化粪池型号的确定
4.1 化粪池计算

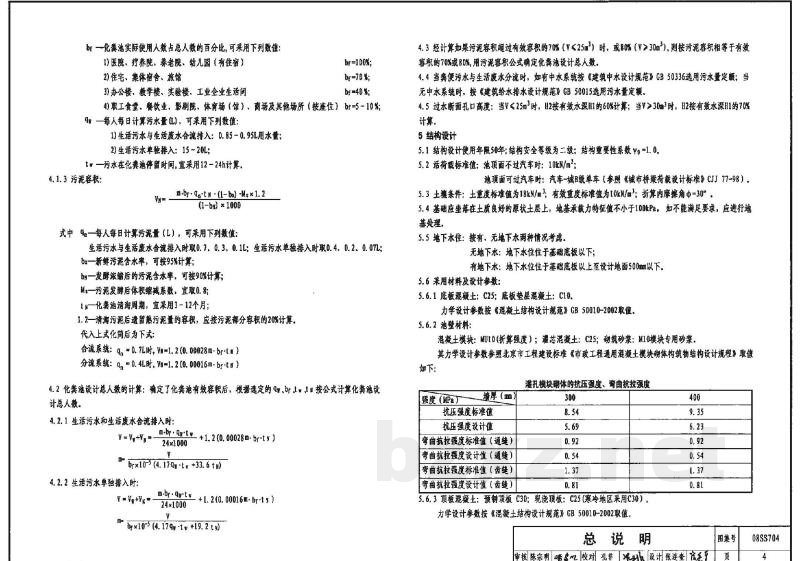

4.1.1 化粪池有效容积：V = Vw + Vk。式中：V为化粪池有效容积；Vw为化粪池内污水部分容积；Vk为化粪池内污泥部分容积。
4.1.2 污水容积：m = br · qp · t / (24 × 1000)。式中：m为化粪池服务总人数；br为化粪池实际使用人数占总人数的百分比，其取值如下：1) 医院、疗养院、养老院、幼儿园（有住宿），br = 100%；2) 住宅、集体宿舍、旅馆，br = 70%；3) 办公楼、教学楼、实验楼、工业企业生活用水，br = 40%。
