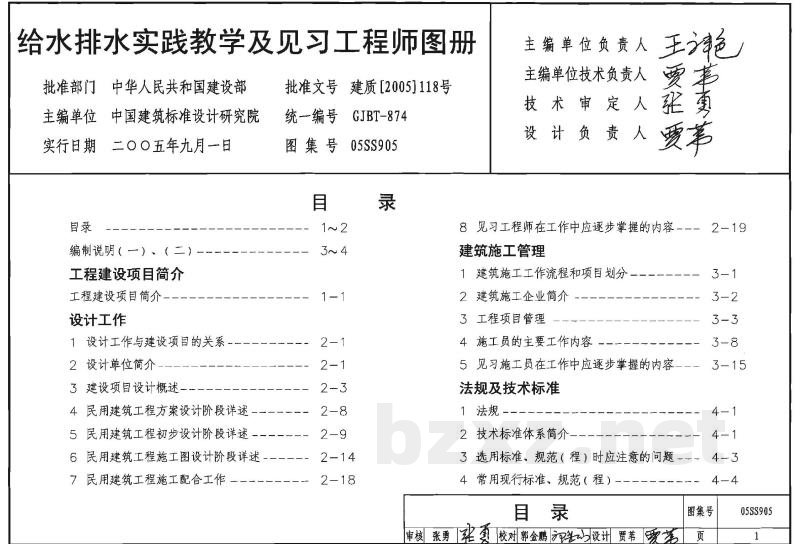

【05SS905】 给水排水实践教学及见习工程师图册

给水排水实践教学及见习工程师图册
批准文号：建质[2005]118号
批准部门：中华人民共和国建设部
主编单位：中国建筑标准设计研究院
实行日期：二〇〇五年九月一日

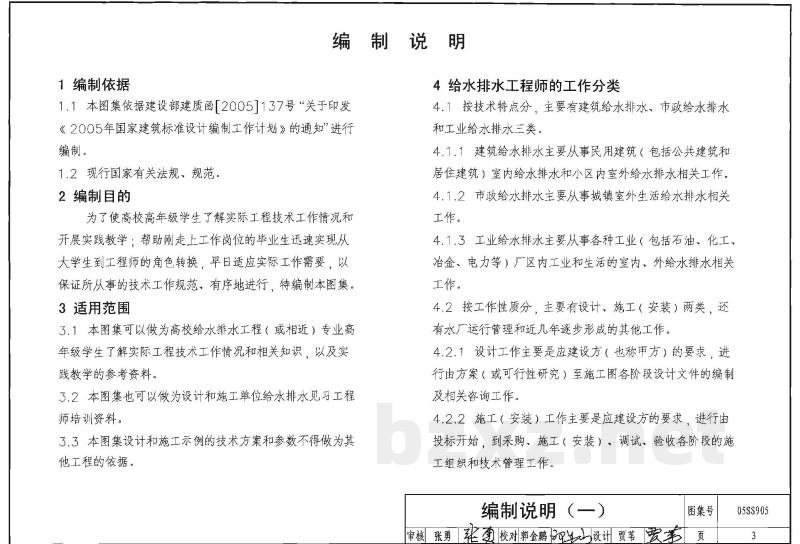

【编制说明】
1. 编制依据
1.1 本图集依据建设部建质函[2005]137号“关于印发《2005年国家建筑标准设计编制工作计划》的通知”进行编制。
1.2 现行国家有关法规、规范。

2. 编制目的
为了使高校高年级学生了解实际工程技术工作情况并开展实践教学；帮助刚走上工作岗位的毕业生迅速实现从大学生到工程师的角色转换，适应实际工作需要，以保证所从事的技术工作规范、有序地进行，特编制本图集。

3. 适用范围
3.1 本图集可以作为高校给水排水工程（或相近）专业高年级学生了解实际工程技术工作情况和相关知识，以及实践教学的参考资料。
3.2 本图集也可以作为设计和施工单位给水排水见习工程师的培训资料。
3.3 本图集设计和施工示例的技术方案和参数不得作为其他工程的依据。

4. 工程分类
4.1 按技术特点分类，主要有建筑给水排水、市政给水排水和工业给水排水三类：
4.1.1 建筑给水排水：主要从事民用建筑（包括公共建筑和居住建筑）室内给水排水和小区内室外给水排水相关工作。
4.1.2 市政给水排水：主要从事城镇室外生活给水排水相关工作。
4.1.3 工业给水排水：主要从事各种工业（包括石油、化工、冶金、电力等）厂区内工业和生活的室内、外给水排水相关工作。
4.2 按工作性质分类，主要有设计、施工（安装）两类：
4.2.1 设计工作：主要是应建设方的要求，进行由方案（或可行性研究）至施工图各阶段设计文件的编制及相关咨询工作。
4.2.2 施工（安装）工作：主要是应建设方的要求，进行由投标开始，到采购、施工（安装）、调试、验收各阶段的施工组织和技术管理工作。

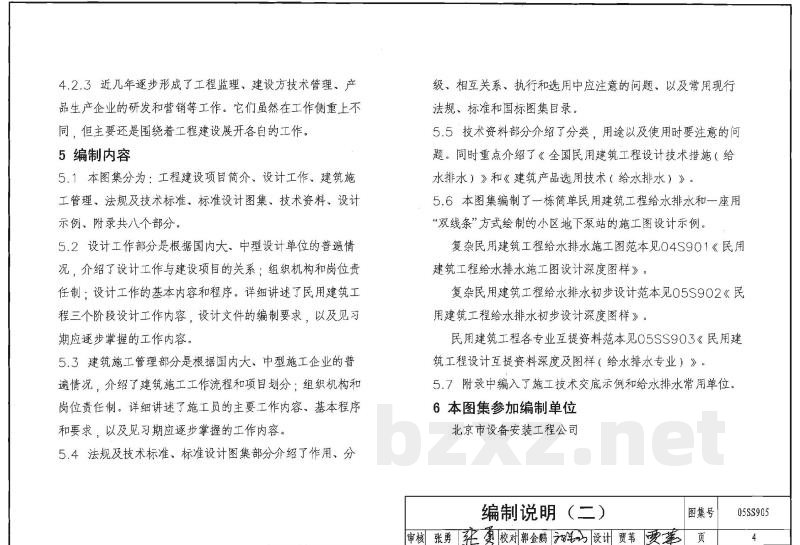

4.2.3 近几年逐步形成了工程监理、建设方技术管理、产品生产企业的研发和营销等工作。

5. 编制内容

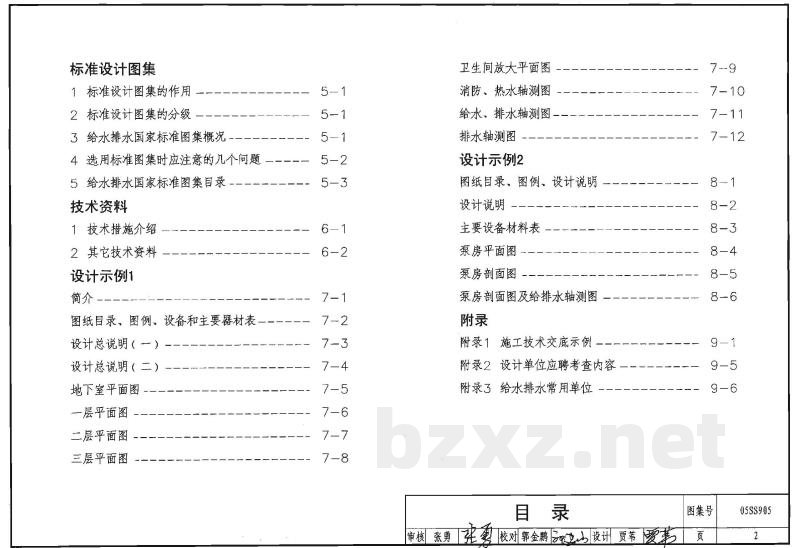

本图集分为：工程建设项目简介、设计工作、建筑施工管理、法规及技术标准、标准设计图集、技术资料、设计示例、附录共八个部分。
5.1 设计工作部分详细讲述了民用建筑工程三个阶段（初步设计、施工图设计、施工配合）的设计工作内容、设计文件编制要求及见习期应掌握的内容。
5.2 建筑施工管理部分介绍了建筑施工工作流程、项目划分、组织机构、施工员主要工作内容及见习期掌握内容。
5.3 法规及技术标准、标准设计图集部分介绍了其作用、分级、相互关系、执行和选用中应注意的问题，以及常用现行法规、标准和国标图集目录。
5.4 技术资料部分介绍了分类、用途及使用注意事项，重点介绍了《全国民用建筑工程设计技术措施（给水排水）》和《建筑产品选用技术（给水排水）》。
5.5 设计示例部分包含了一栋简单民用建筑工程给水排水施工图及一座小区地下泵站的施工图设计示例。
5.6 附录中编入了施工技术交底示例和给水排水常用单位。

6. 编制单位：北京市设备安装工程公司

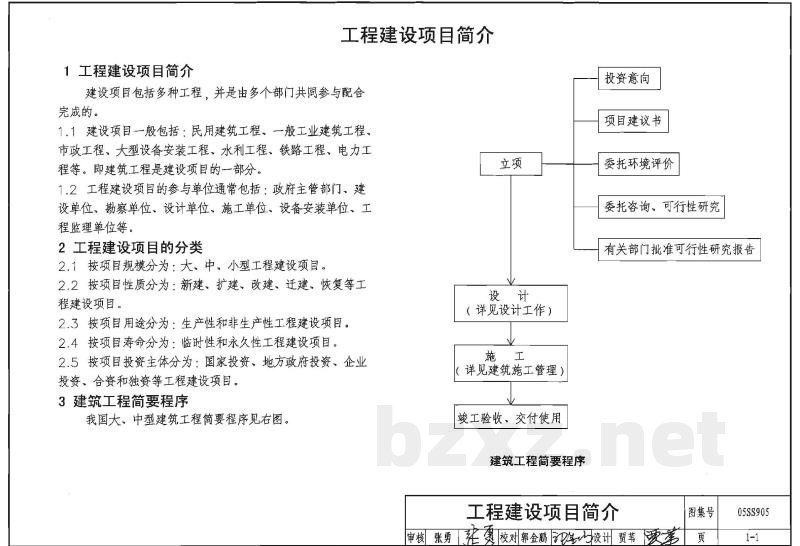

【工程建设项目简介】
1. 建设项目定义
建设项目包括多种工程，由多个部门共同参与配合完成。一般包括：民用建筑工程、一般工业建筑工程、市政工程、大型设备安装工程、水利工程、铁路工程、电力工程等。其中建筑工程是建设项目的一部分。

2. 工程建设项目的参与单位
通常包括：政府主管部门、建设单位、勘察单位、设计单位、施工单位、设备安装单位、工程监理单位等。

3. 工程建设项目的分类
3.1 按项目规模：大、中、小型工程。
3.2 按项目性质：新建、扩建、改建、迁建、恢复等。
3.3 按项目用途：生产性和非生产性工程。
3.4 按项目寿命：临时性和永久性工程。
3.5 按项目投资主体：国家投资、地方政府投资、企业投资、合资和独资等。

4. 建筑工程简要程序
投资意向 $
ightarrow$ 项目建议书 $
ightarrow$ 委托环境评价 $
ightarrow$ 委托咨询、可行性研究 $
ightarrow$ 有关部门批准可行性研究报告 $
ightarrow$ 设计 $
ightarrow$ 施工 $
ightarrow$ 竣工验收、交付使用。

【设计工作】
1. 设计工作与建设项目的关系
设计工作是建设项目中的关键环节，主要工作流程如下：
- 项目策划、可行性研究：包括选址、办理审批手续等。
- 初步设计：根据任务书和方案设计完成，需报请有关行政主管部门审批。
- 施工图设计：根据批准后的初步设计编制施工图文件。
- 施工阶段：按照施工图进行施工、安装及调试。
- 工程验收：包括隐蔽工程验收、分项工程验收和整体竣工验收。
- 资料归档：包括相关文件、竣工图纸、工程洽商等。

2. 设计单位简介
2.1 设计单位的组织机构
2.1.1 设计单位是具有相关工程设计资质、受建设方委托从事建设项目设计及相关咨询活动的单位。国家对设计单位实行资质管理制度，按工程类别（建筑工程、市政工程、环境工程等）和工程规模（甲、乙、丙级）进行分类管理。
2.1.2 国家对从事设计活动的专业技术人员实行执业资格注册管理制度。设计咨询的技术文件应当由注册工程师签字盖章后生效。
2.1.3 注册工程师考试分为基础考试和专业考试。通过基础考试并累计从事专业设计工作满一定年限后可参加专业考试，合格后颁发“执业资格证书”。凭该证书由聘用单位办理注册手续、审查通过后颁发“执业资格注册证书”和“执业印章”。注册工程师只能受聘于一个具有设计资质的单位。
