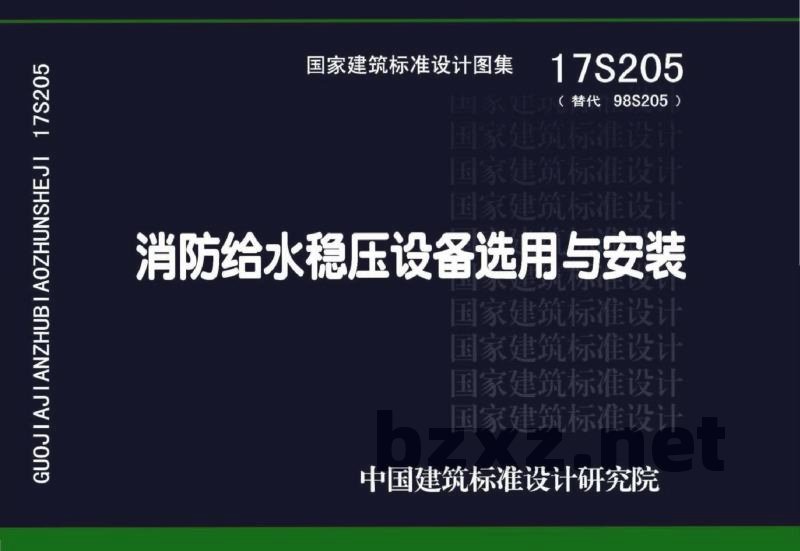

【17S205】 消防给水稳压设备选用与安装

国家建筑标准设计图集 17S205（替代98S205）：消防给水稳压设备选用与安装

中国建筑标准设计研究院组织编制
中国计划出版社
2018年8月第1版

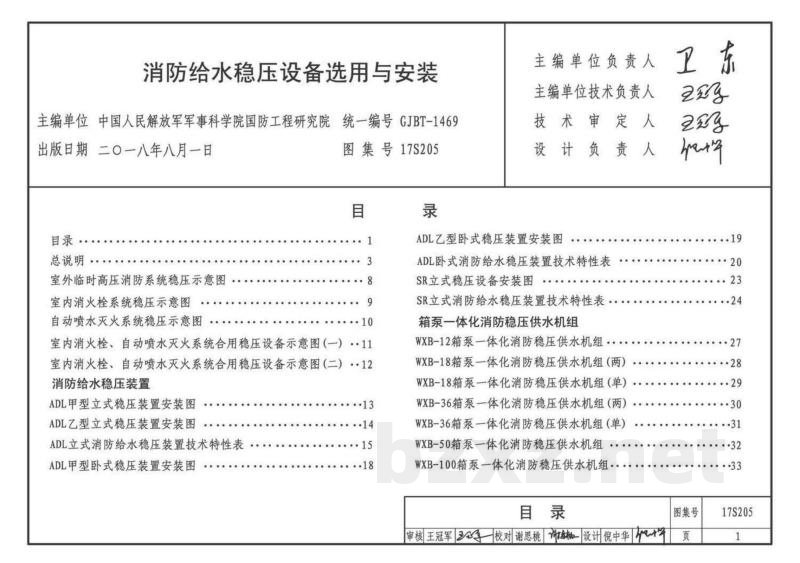

【目录】
总说明
1 编制依据
2 设计依据
3 适用范围
4 选用说明
5 消防给水稳压设备工作原理
6 运行控制全过程
7 消防给水稳压设备分类
8 设备型号标记
9 说明

1 编制依据
本图集根据中华人民共和国住房和城乡建设部建质函[2010]95号“关于印发《2010年国家建筑标准设计编制工作计划》的通知”，对98S205《消防增压稳压设备选用与安装（隔膜式气压水罐）》进行修编。

2 设计依据
《建筑设计防火规范》
《消防给水及消火栓系统技术规范》
《自动喷水灭火系统设计规范》
《建筑机电工程抗震设计规范》 (GB50016-2014)
(GB50974-2014)
(GB50084-2017)
(GB50981-2014)
《固定消防给水设备第3部分：消防增压稳压给水设备》 (GB 27898.3-2011)
注：当依据的标准规范进行修订或有新的标准规范出版实施时，本图集与现行工程建设标准不符的内容、限制或淘汰的技术或产品，视为无效。工程技术人员在参考使用时，应注意加以区分，并应对本图集相关内容进行复核后选用。

3 适用范围
本图集适用于建筑工程中有稳压要求的临时高压消火栓给水系统和自动喷水灭火系统消防给水稳压设备的选用与安装。

4 选用说明
4.1 当临时高压消防给水系统所设的高位消防水箱不能满足现行国家标准《消防给水及消火栓系统技术规范》GB50974-2014第5.2.2条第1～4款的静压要求时，应设稳压泵（稳压设备）。
4.2 消防给水稳压装置由隔膜式气压水罐、水泵、电控箱、仪表、管道附件等组成。
4.3 箱泵一体化消防稳压供水机组由高位消防水箱、隔膜式气压水罐、稳压泵、旋流防止器、流量开关、电液位信号仪、电控箱、仪表、管道附件等组成。
4.4 消防给水稳压设备有关设计技术条件：
4.4.1 气压水罐工作压力：0.6MPa、1.0MPa、1.6MPa。
4.4.2 气压水罐有效调节水容积：>150L。
4.4.3 工作压力比值为0.65~0.85。
4.4.4 稳压泵设计流量：1L/s、1.5L/s、2L/s、2.5L/s和3L/s。
4.4.5 消防给水稳压设备环境温度宜为5℃~40℃。设计人员选用前应根据具体工程情况经计算后确定。

5 消防给水稳压设备工作原理
5.1 消防给水稳压设备稳压泵的设计流量不应小于消防给水系统管网的正常泄露量和系统自动启动流量，设计压力应满足系统自动启动和管网充满水的要求，并应保持系统最不利点处水灭火设施在准工作状态时的静水压力大于0.15MPa。
5.2 消防给水稳压设备气压水罐调节水容积应能保证稳压泵启泵次数不大于15次/h，且其有效调节水容积不小于150L。利用气压水罐所设定的运行压力，控制稳压泵运行工况。P0为气压水罐充气压力；Ps1为稳压泵启泵压力；Ps2为稳压泵停泵压力。
5.3 气压水罐调节水容积计算
5.3.1 气压水罐调节容积：Va2 = α * qb * Vai / (4n)
5.3.2 气压水罐总容积：Va = β * Vai
其中：
Va2—气压水罐的调节容积(m³)
Vai—气压水罐的水容积(m³)，应大于等于Va2
α—安全系数，宜取1.0~1.3
αb—气压水罐内工作压力比，宜采用0.65~0.85
qb—水泵的出流量(m³/h)
n—每小时启泵次数
Vg—气压水罐总容积(m³)
β—气压水罐容积系数，隔膜式气压水罐取1.05

6 运行控制全过程
为保证最不利点处水灭火设施在准工作状态时的静水压力大于0.15MPa，并根据现行国家标准《固定消防给水设备第3部分：消防增压稳压给水设备》GB27898.3-2011第5.1.1条，求得P0作为气压水罐的充气压力。当消防主泵投入运行状态后，稳压泵自动停止工作。待火情消除后，手动恢复消防稳压给水设备的控制功能。

7 消防给水稳压设备分类
7.1 消防给水稳压装置根据装置设置位置分为：上置式（用L表示）和下置式（用I表示）；根据气压水罐设置方式分为：立式（用(L)表示）和卧式（用(W)表示）。
7.2 箱泵一体化消防给水稳压供水机组主要为上置式，有效消防水容积分别为12m³、18m³、36m³、50m³和100m³。严寒、寒冷等冬季冰冻地区应设置在消防水箱间内，其他地区宜设置在室内。当必须屋顶露天设置时，应采取防冻隔热等安全措施。

8 设备型号标记
8.1 消防给水稳压装置型号标记：
型号由系列、稳压泵扬程、稳压泵流量、设置位置及气压水罐类型组成。
- 系列：ADL系列、SR系列
- 设置位置：L为上置式，I为下置式
- 气压水罐类型：(L)为立式，(W)为卧式
8.2 箱泵一体化消防给水稳压供水机组型号标记：
型号包含：WXB/W(S)系列，后接机组水箱有效容积（m³）。

9 说明
9.1 消防给水稳压设备应符合消防产品市场准入制度的要求。
9.2 稳压水泵的扬程应以(Ps1+P0)为基准计算。
小提示：此图内容仅展示完整标准图集里的部分截取内容，若需要完整标准请到上方自行免费下载完整图集包。
