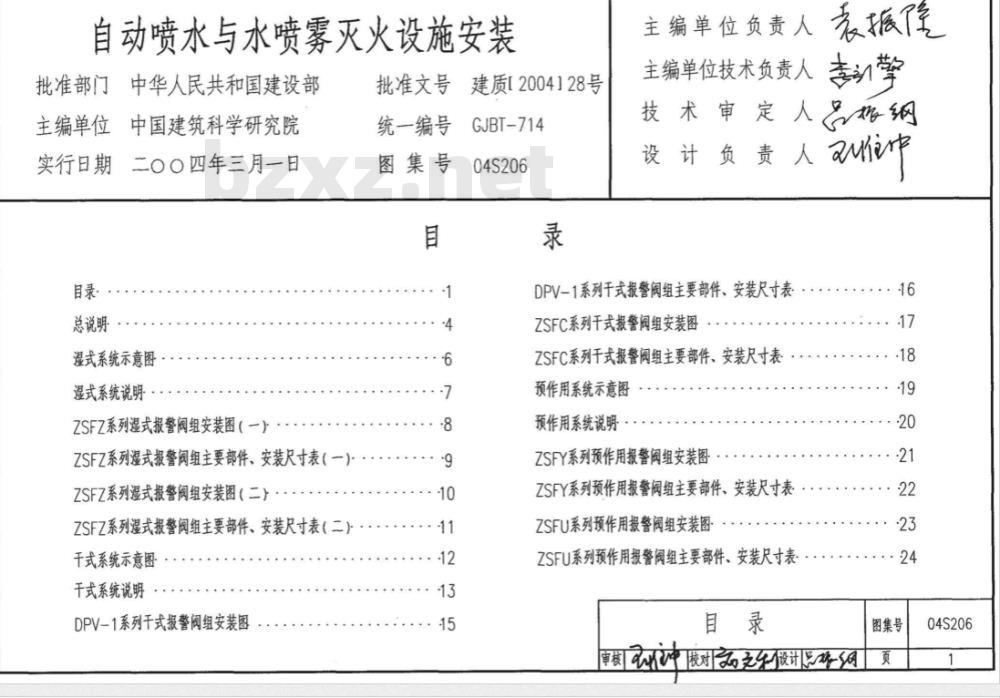

【04S206】 自动喷水与水喷雾灭火设施安装

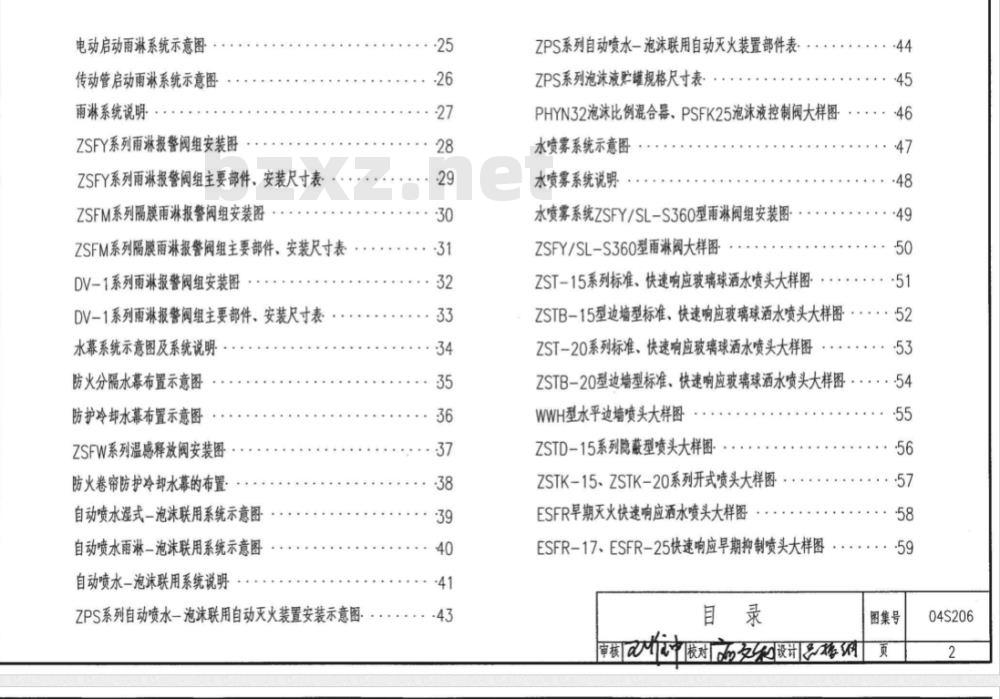

电动启动雨淋系统示意图
传动管启动雨淋系统示意图
雨淋系统说明··，
ZSFY系列雨淋报警阀组安装图
ZSFY系列雨淋报警阀组主要部件、安装尺寸表ZSFM系列隔膜雨淋报警阀组安装图ZSFM系列隔膜雨淋报警阀组主要部件、安装尺寸表DV-1系列雨淋报警阀组安装图
DV-1系列雨淋报警阀组主要部件、安装尺寸表.
水幕系统示意图及系统说明
防火分隔水幕布置示意图
防护冷却水幕布置示意图
ZSFW系列温感释放阀安装图
防火卷帘防护冷却水幕的布置
自动喷水湿式一泡沫联用系统示意图自动喷水雨淋-泡沫联用系统示意图自动喷水-泡沫联用系统说明
ZPS系列自动喷水一泡沫联用自动灭火装置安装示意图··25
.· -27
.··31
..· 33
·· 34
··37
.· -38
· -41
ZPS系列自动喷水-泡沫联用自动灭火装置部件表-ZPS系列泡沫液贮罐规格尺寸表·-44
··-45
PHYN32泡沫比例混合器、PSFK25泡沫液控制阀大样图····-46
水喷雾系统示意图..
水喷雾系统说明．．
水喷雾系统ZSFY/SL-S360型雨淋阀组安装图·.ZSFY/SL-S360型雨淋阀大样图
·· 47
··48
... -50
ZST-15系列标准、快速响应玻璃球洒水喷头大样图·········51ZSTB-15型边墙型标准、快速响应玻璃球洒水喷头大样图·····52ZST-2O系列标准、快速响应玻璃球洒水喷头大样图.
.···-53
ZSTB-20型边墙型标准、快速响应玻璃球洒水喷头大样图·····54WWH型水平边墙喷头大样图
ZSTD-15系列隐蔽型喷头大样图
ZSTK-15、ZSTK-20系列开式喷头大样图.
ESFR早期灭火快速响应酒水喷头大样图ESFR-17、ESFR-25快速响应早期抑制喷头大样图目录
审核[a中校对设计限
· -55
.· -56
···57
.· 58
.·-59
图集号
04S206

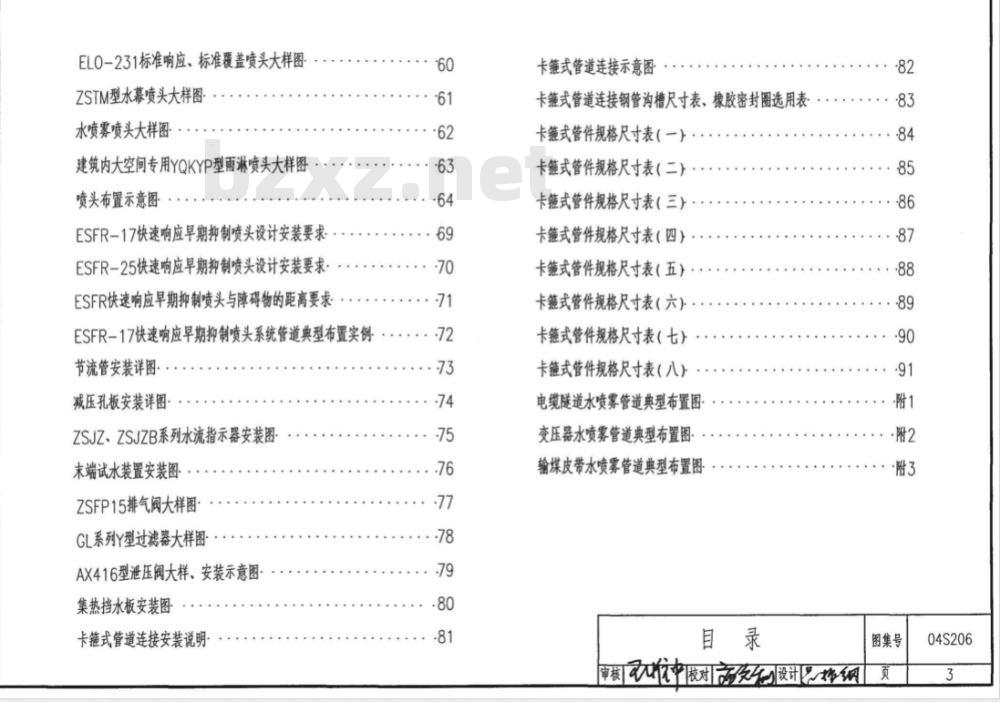

ELO-231标准响应、标准覆盖喷头大样图ZSTM型水幕喷头大样图
水喷雾喷头大样图
建筑内大空间专用YQKYP型雨淋喷头大样图：喷头布置示意图
ESFR-17快速响应早期抑制喷头设计安装要求ESFR-25快速响应早期抑制喷头设计安装要求·ESFR快速响应早期抑制喷头与障碍物的距离要求ESFR-17快速响应早期抑制喷头系统管道典型布置实例节流管安装详图··
减压孔板安装详图·
ZSJZ、ZSJZB系列水流指示器安装图末端试水装置安装图
ZSFP15排气阀大样图·
GL系列Y型过滤器大样图
AX416型泄压阀大样、安装示意图-集热挡水板安装图
卡箍式管道连接安装说明
· ·62
· -63
··64
· -70
·· -71
卡箍式管道连接示意图
卡箍式管道连接钢管沟槽尺寸表、橡胶密封圈选用表卡箍式管件规格尺寸表（一）
卡箍式管件规格尺寸表（二）
卡箍式管件规格尺寸表（三）
卡箍式管件规格尺寸表（四），卡箍式管件规格尺寸表（五）：卡箍式管件规格尺寸表（六）：：卡箍式管件规格尺寸表（七）
卡箍式管件规格尺寸表（八）
电缆隧道水喷雾管道典型布置图变压器水喷雾管道典型布置图-
输煤皮带水喷雾管道典型布置图目录
审核中校对设计棉纲
一-附1
·附2
·附3
图集号
04S206

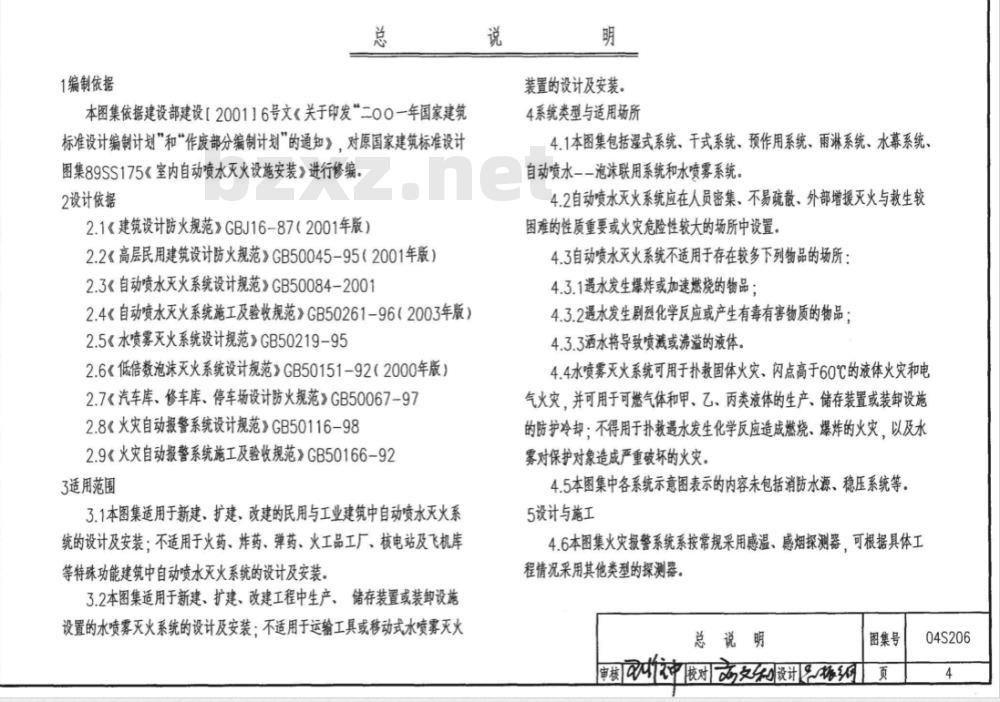

1编制依据
本图集依据建设部建设【2001】6号文《关于印发“二00一年国家建筑标准设计编制计划“和“作废部分编制计划的通知》，对原国家建筑标准设计图集89SS175《室内自动喷水灭火设施安装》进行修编2设计依据
2.1《建筑设计防火规范》GBJ16-87（2001年版）2.2《高层民用建筑设计防火规范》GB50045-95（2001年版）2.3《自动喷水灭火系统设计规范》GB50084-20012.4《自动喷水灭火系统施工及验收规范》GB50261-96（2003年版）2.5《水喷雾灭火系统设计规范》GB50219-952.6《低倍数泡沫灭火系统设计规范》GB50151-92（2000年版）2.7《汽车库、修车库、停车场设计防火规范》GB50067-972.8《火灾自动报警系统设计规范》GB50116-982.9《火灾自动报警系统施工及验收规范》GB50166-923适用范围
3.1本图集适用于新建、扩建、改建的民用与工业建筑中自动喷水灭火系统的设计及安装：不适用于火药、炸药、弹药、火工品工厂、核电站及飞机屏等特殊功能建筑中自动喷水灭火系统的设计及安装。3.2本图集适用于新建、扩建、改建工程中生产、储存装置或装卸设施设置的水喷雾灭火系统的设计及安装：不适用于运输工具或移动式水喷雾灭火说
装置的设计及安装
4系统类型与适用场所
4.1本图集包括湿式系统、干式系统、预作用系统、雨淋系统、水幕系统、自动喷水-一泡沫联用系统和水喷雾系统。4.2自动喷水灭火系统应在人员密集、不易疏散、外部增援灭火与救生较因难的性质重要或火灾危险性较大的场所中设置4.3自动喷水灭火系统不适用于存在较多下列物品的场所：4.3.1遇水发生爆炸或加速燃烧的物品；4.3.2遇水发生剧烈化学反应或产生有毒有害物质的物品：4.3.3酒水将导致喷减或沸溢的液体。4.4水喷雾灭火系统可用于扑救固体火灾、闪点高于60℃的液体火灾和电气火灾，并可用于可燃气体和甲、乙、丙类液体的生产、储存装置或装卸设施的防护冷却：不得用于扑救遇水发生化学反应造成燃烧、爆炸的火灾，以及水露对保护对象造成严重破环的火灾，4.5本图集中各系统示意图表示的内容未包括消防水源、稳压系统等。5设计与施工
4.6本图集火灾报警系统系按常规采用感温、感烟探测器，可根据具体工程情况采用其他类型的探测器。总说明
图集号
审核神校对高设计婚网页
04S206

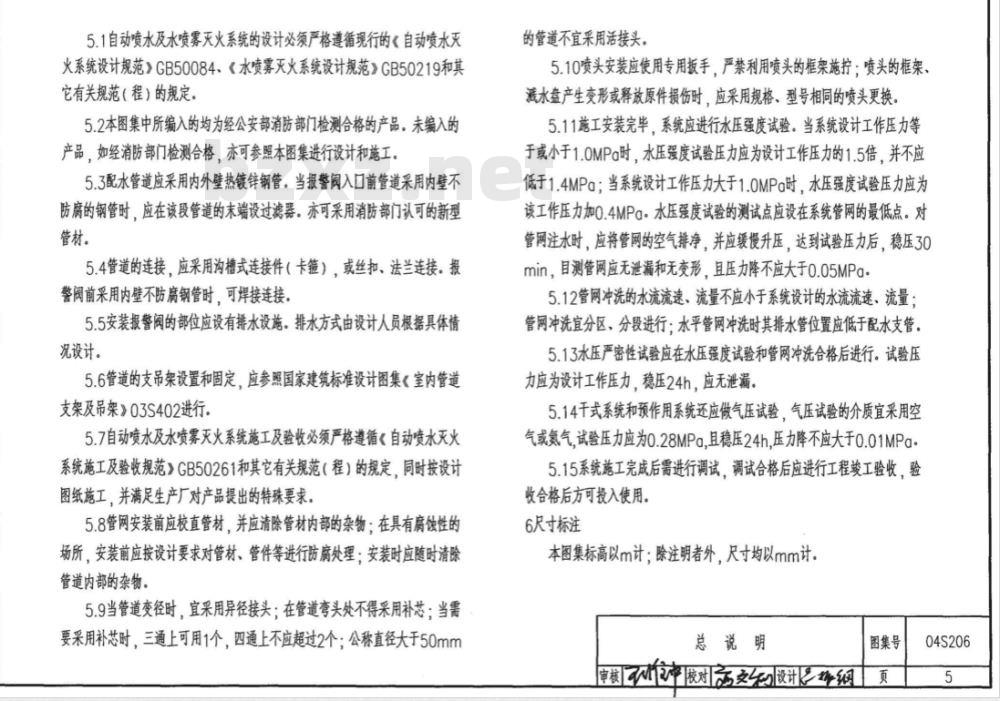

5.1自动喷水及水喷雾灭火系统的设计必须严格遵循现行的《自动喷水灭火系统设计规范》GB50084、《水喷雾灭火系统设计规范》GB50219和其它有关规范（程）的规定
5.2本图集中所编入的均为经公安部消防部门检测合格的产品。未编入的产品，如经消防部门检测合格，亦可参照本图集进行设计和施工。5.3配水管道应采用内外壁热镀锌钢管。当报警阅入口前管道采用内壁不防腐的钢管时，应在该段管道的末端设过滤器。亦可采用消防部门认可的新型管材。
5.4管道的连接，应采用沟槽式连接件（卡箍），或丝扣、法兰连接。报整阀前采用内壁不防腐钢管时，可焊接连接。5.5安装报警阀的部位应设有排水设施。排水方式由设计人员根据具体情况设计。
5.6管道的支吊架设置和固定、应参照国家建筑标准设计图集《室内管道支架及吊架》03S402进行
5.7自动喷水及水喷雾灭火系统施工及验收必须产严格遵循《自动喷水灭火系统施工及验收规范》GB50261和其它有关规范（程）的规定，同时按设计图纸施工，并满足生产厂对产品提出的特殊要求。5.8管网安装前应校直管材，并应清除管材内部的杂物：在具有腐蚀性的场所，安装前应按设计要求对管材、管件等进行防腐处理：安装时应随时清除管道内部的杂物。
5.9当管道变径时，宜采用异径接头；在管道弯头处不得采用补芯：当需要采用补芯时，三通上可用1个，四通上不应超过2个；公称直径大于50mm的管道不宜采用活接头。
5.10喷头安装应使用专用扳手，严禁利用喷头的框架施拧：喷头的框架，减水盘产生变形或释放原件损伤时，应采用规格、型号相同的喷头更换5.11施工安装完毕，系统应进行水压强度试验。当系统设计工作压力等于或小于1.OMPa时，水压强度试验压力应为设计工作压力的1.5倍，并不应低于1.4MPg：当系统设计工作压力大于1.OMPa时，水压强度试验压力应为该工作压力加O.4MPg·水压强度试验的测试点应设在系统管网的最低点。对管网注水时，应将管网的空气排净，并应缓慢升压，达到试验压力后，稳压30min，目测管网应无泄漏和无变形，且压力降不应大于0.05MPa。5.12管网冲洗的水流流速、流量不应小于系统设计的水流流速、流量；管网冲洗宜分区、分段进行：水平管网冲洗时其排水管位置应低于配水支管。5.13水压严密性试验应在水压强度试验和管网冲洗合格后进行。试验压力应为设计工作压力，稳压24h，应无泄漏。5.14干式系统和预作用系统还应做气压试验，气压试验的介质宜采用空气或氮气试验压力应为0.28MPo，且稳压24h，压力降不应大于0.01MPa5.15系统施工完成后需进行调试，调试合格后应进行工程峻工验收，验收合格后方可投入使用。
6尺寸标注
本图集标高以m计：除注明者外，尺寸均以mm计总说明
审核不中陵对忘设计区格
图集号
04S206
接消防供水1
注：框内为报警阀组
湿式系统示意图
闭式喷头
水流指示器
湿式报警阀
信号阀
过滤器
延迟器
压力开关
水力警铃
压力表
末端试水装置
火灾报警控制器
泄水阀
试验阀
节流器
试水阀
止回阀
说明：
主要部件表
火灾发生时，开启出水灭火
水流动时，输出电信号，指示火灾区域系统控制阀，开启时可输出报警水流信号供水控制阀，阀门关闭时输出电信号过滤水中的杂质
延迟报警时间，克服水压变化引起的误报警报警阀开启时，发出电信号
报警阀开启时，发出音响信号
分别显示报警阀上、下部的水压试验末端水压及系统联动功能
接收报警信号并发出控制指令
系统检修时排空放水
试验报警阀功能及警铃报警功能节流排水、与延迟器共同工作
分区放水及试验系统联动功能
单向补水，防止压力变化引起报警阀误动作本图为湿式报警阅组的标准配置，各厂家的产品可能与此有所不同，但应满足报警阀的基本功能要求，湿式系统示意图
审核组校对设计a中
图集号
04S206
混式系统说明
1.自动喷水湿式系统是报警阀前后均充满压力水的灭火系统，系统由闭式喷头、管道、湿式报警阀组、水流指示器、末端试水装置和供水设施等组成。其工作原理如下：火灾发生
喷头动作喷水
末端试水装置工作
湿式报警阅试验阅开启
手动启泵
水流指示器动作
混式报警阅动作
压力开关动作
向火灾报警控制器报警
消防联动控制器自动启泵
启动喷淋泵
向系统供水灭火
水力警铃报警
向消防控制室反馈泵的运转信号2.自动喷水湿式系统适用于环境温度不低于4°C且不高于70°C的场所，3.应根据环境温度选择合适的喷头，喷头公称动作温度宜高于环境最高温度30°C。4.喷头布置方式和安装要求应遵守现行《自动喷水灭火系统设计规范》GB50084及本图集中的规定。
5.自动喷水湿式灭火系统工作压力不应大于1.2Mpa。6.水力繁铃安装位置由设计人员根据具体工程项目确定7.自动喷水湿式系统一个报警阀组控制喷头数不宜超过800只，8.报警阀与水流指示器前应安装信号阀，此阀门必须保持常开，阀门关闭时宜有信号送往消防控制室
9.报警阀组责任区段管道的最高点应设排气阀最底点应设泄水阀，10.本图表示的工作原理系由火灾报警控制器联动控制的湿式系统，11.选择其它生产厂家的湿式报警阀，其系统组成及安装要求亦可参照本图集混式系统说明
审核品格网校对面多设计a人
图集号
04S206
说明：
本图根据北京永吉安消防设备有限公司提供的资料绘制正视图
侧视图
ZSFZ系列湿式报警阀组安装图（一）审核校对面多设计
图集号
04S206
说明：bzxz.net
ZSFZ100
消防给水管
信号阀
混式报警阀
过滤器
延达器
水力警铃
压力开关
出水口压力表
止回阀
进水口压力表
13管卡
14排水管
ZSFD-16Z
Q11f-16
Q11f-16
ZSFZ系列自动喷水湿式报警阀组部件表公称直径
数量单位
ZSFZ系列自动喷水湿式报警阀组安装尺寸表G
ZSFZ150
280|380
1.报警阅组安装在便于操作的明显位置，距室内地面高度宜为1.2m；两侧与墙的距高不应小于0.5m：正面与增的距离不应小于1.2m2.本图根据北京永吉安消防设备有限公司提供的资料绘制。H
系统检修用
系统控制阀，开启时输出报警水流信号控制水力警铃报警管路水流
过滤报警管水中杂质，防止警铃口和疑迟器口堵塞防止水压交化引起误报
闽开启时机械音响报警
报警阅开启时输出电信号
报誉间功能试验及系统检修时泄放存水显示水压
单向补水，防止压力交化引起报誉阀误动作显示水压
围定管道
法兰连接尺寸
公替直径外径维检孔中心直径螺检尺寸及数量840
DN1500285
工作状态
充满水
不充水
不动作
不动作
单向开
失火时
充满水
自动开启
充满水
输出信号
单向开
ZSFZ系列湿式报警阀技术参数
工作压力
最低使用环境温度
最高使用环境温度
水头损失
流量范围
ZSFZ系列
4°℃
70°℃
15-60L/min
混式报警阀组主要部件、安装尺寸表（一）审核婚网校对设计中
图集号
04S206
正视图
侧视图
ZSFZ系列湿式报警阀组安装图（二）审核格纳校对设计作中
图集号
04S206
说明：
消防给水管
信号阀
湿式报警间
过滤器
延迟器
水力警铃
压力开关
10出水口压力表
止回阀
进水口压力表
立式管卡
14排水管
ZSFZ100
ZSFZ150
ZSFZ200
ZSFD-16Z
Q11f-16
Q11f-16
ZSFZ系列自动喷水湿式报警阀组部件表公称通径
150200
数量单位
系统检修用
系统控制阀，开启时输出报警水流信号控制水力替铃报警管路水流
过滤报警管水中杂质，防止警铃口和疑达器口堵塞防止水压变化引起误损
阅开启时机械音响报警
阀开启时输出电信号
泄放存水，检查水力替铃报警
显示水压
单向补水，防止压力变化引起报警阀误动作显示水压
围定管道
ZSFZ系列自动喷水湿式报警阀组安装尺寸表B
报警阀组安装在便于操作的明显位置，距室内地面高度宜为1.2m；两侧与墙的距离不应小于0.5m：正面与增的距离不应小于1.2m，F
法兰连接尺寸
工作状态
失火时
充满水
不充水
不动作
不动作
单向常开
螺检孔中心直径螺检尺寸及数量公替直径外径
12x022
充满水
自动开启
充满水
输出信号
单向常开
ZSFZ系列
漫式报警网组主要部件、安装尺寸表（二）申核区组校对面设计
图集号
04S206
