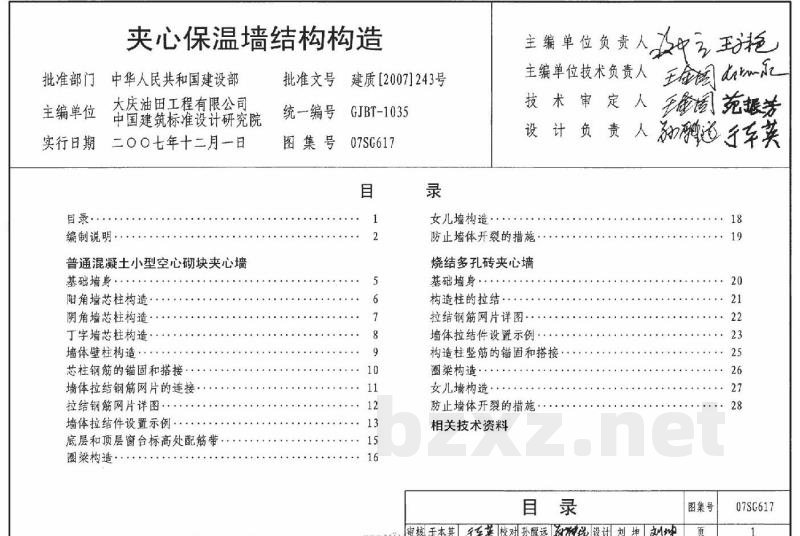

【07SG617】 夹心保温墙结构构造

夹心保温墙结构构造

批准部门  中华人民共和国建设部  批准文号  建质[2007]243号

主编单位  大庆油田工程有限公司
中国标准设计研究院  统一编号  GJBT-1035

实行日期  二〇〇七年十二月一日  图集号  07SG617

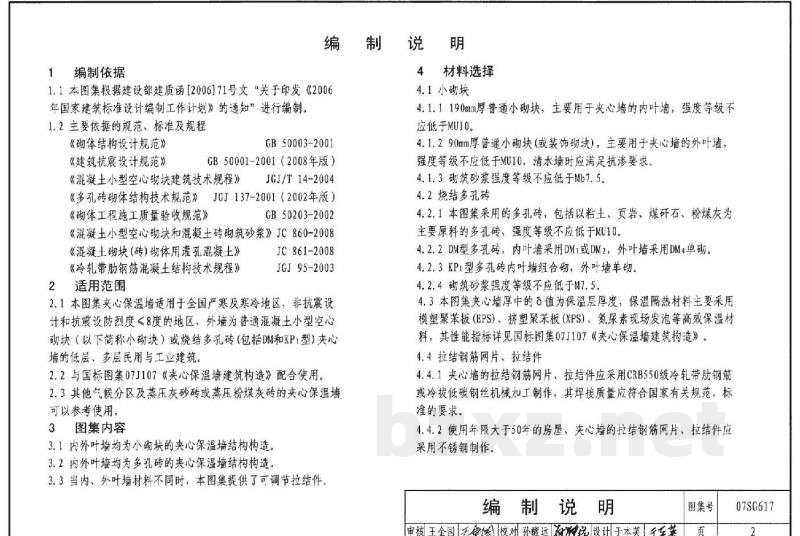

编 制 说 明

1  编制依据

1.1 本图集根据建设部建质函[2006]71号文“关于印发《2006年国家建筑标准设计编制工作计划》的通知”进行编制。

1.2 主要依据的规范、标准及规程

2  适用范围

2.1 本图集夹心保温墙适用于全国严寒及寒冷地区，非抗震设计和抗震设防烈度＜8度的地区。外墙为普通混凝土小型空心砌块（以下简称小砌块）或烧结多孔砖（包括DM和KP型）夹心墙的底层、多层民用与工业建筑。

2.2 与国标图集07J107《夹心保温墙建筑构造》配合使用。

2.3 其他气候分区及蒸压灰砂砖或蒸压粉煤灰砖的夹心保温墙可以参照使用。

3  图集内容

3.1 内外叶墙均为小砌块的夹心保温墙结构构造。

3.2 内外叶墙均为多孔砖的夹心保温墙结构构造。

3.3 当内、外叶墙材料不同时，本图集提供了可调节拉结件。

4  材料选择

4.1 小砌块

4.1.1 190mm厚普通小砌块，主要用于夹心墙的内叶墙，强度等级不应低于MU10。

4.1.2 90mm厚普通小砌块（或装饰砌块），主要用于夹心墙的外叶墙，清水墙时应满足抗渗要求。强度等级不应低于MU10。

4.1.3 砌筑砂浆强度等级不应低于Mb7.5。

4.2 烧结多孔砖

4.2.1 本图集采用的多孔砖，包括以粘土、页岩、煤矸石、粉煤灰为主要原料的多孔砖，强度等级不应低于MU10。

4.2.2 DM型多孔砖，内叶墙采用DM₁或DM₃，外叶墙采用DM₄单砌。

4.2.3 KP型多孔砖内叶墙组合砌，外叶墙单砌。

4.2.4 砌筑砂浆强度等级不应低于M7.5。

4.3 本图集夹心墙厚中的δ值为保温层厚度。保温隔热材料主要采用模塑聚苯板（EPS）、挤型聚苯板（XPS）、聚氨酯现场发泡等高效保温材料，其性能指标详见国标图集07J107《夹心保温墙建筑构造》。

4.4 拉结钢筋网片、拉结件

4.4.1 夹心墙的拉结钢筋网片、拉结件应采用CRB550级冷轧带肋钢筋或冷拔低碳钢丝机械加工制作，其焊接质量应符合国家有关规范、标准的要求。

4.4.2 使用年限大于50年的房屋，夹心墙的拉结钢筋网片、拉结件应采用不锈钢制作。

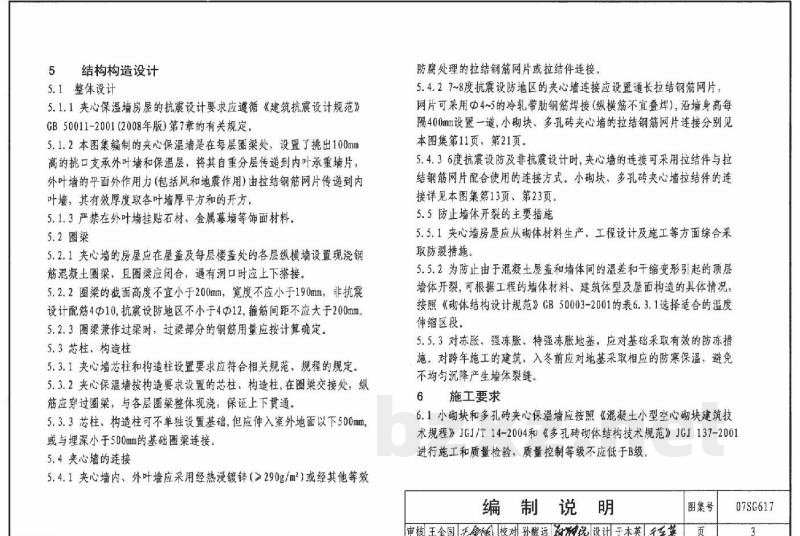

5 结构构造设计

5.1 整体设计

5.1.1 夹心保温墙房屋的抗震设计要求应遵循《建筑抗震设计规范》GB 50011-2001（2008年版）第7章的有关规定。

5.1.2 本图集编制的夹心保温墙是在每层圈梁处，设置了挑出100mm高的挑口支承外叶墙和保温层，将其自重分层传递到内叶承重墙片。外叶墙的平面外作用力（包括风和地震作用）由拉结钢筋网片传递到内叶墙，其有效厚度取各叶墙厚平方和的平方。

5.1.3 严禁在外叶墙挂贴石材、金属幕墙等饰面材料。

5.2 圈梁

5.2.1 夹心墙的房屋应在屋盖及每层楼盖处的各层纵横墙设置现浇钢筋混凝土圈梁，且圈梁应闭合，遇有洞口时应上下搭接。

5.2.2 圈梁的截面高度不宜小于200mm，宽度不应小于190mm。非抗震设计配筋4Φ10，抗震设防地区不小于4Φ12，箍筋间距不应大于200mm。

5.2.3 圈梁兼作过梁时，过梁部分的钢筋用量应按计算确定。

5.3 芯柱、构造柱

5.3.1 夹心墙芯柱和构造柱设置要求应符合相关规范、规程的规定。

5.3.2 夹心保温墙按构造要求设置的芯柱、构造柱，在圈梁交接处，纵筋应穿过过圈梁，与各层圈梁整体浇筑，保证上下贯通。

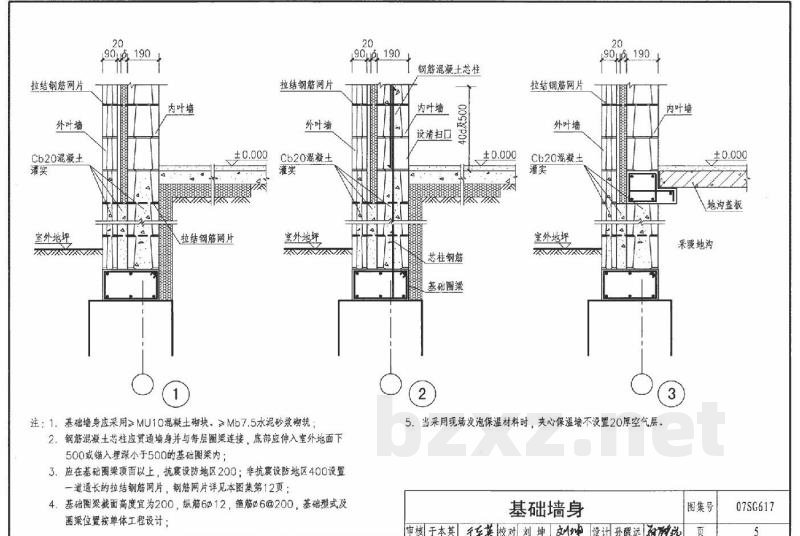

5.3.3 芯柱、构造柱可不单独设置基础，但应伸入室外地面以下500mm，或与埋深小于500mm的基础圈梁连接。

5.4 夹心墙的连接

5.4.1 夹心墙内、外叶墙应采用经热浸镀锌（≥290g/m²）或经其他等效防腐处理的拉结钢筋网片或拉结点连接。

5.4.2 7~8度抗震设防地区的夹心墙连接应设置通长拉结钢筋网片，网片可采用Φ4-5的冷轧带肋钢筋焊接（纵横筋不宜点焊），沿墙身高每隔400mm设置一道。小砌块、多孔砖夹心墙的拉结钢筋网片连接分别见本图集第11页、第21页。

5.4.3 6度抗震设防及非抗震设计时，夹心墙的连接可采用拉结点与拉结钢筋网片配合使用的连接方式。小砌块、多孔砖夹心墙拉结点的连接详见本图集第13页、第23页。

5.5 防止墙体开裂的主要措施

5.5.1 夹心墙房屋应从砌体材料生产、工程设计及施工等方面综合采取防裂措施。

5.5.2 为防止由于混凝土屋盖和墙体间的温差和干缩变形引起的顶层墙体开裂，可根据工程的墙体材料、建筑体型及屋面构造的具体情况，按照《砌体结构设计规范》GB 50003-2001的表6.3.1选择合适的温度伸缩区段。

5.5.3 对冻胀、强冻胀、特强冻胀地基，应对基础采取有效的防冻措施。对跨年施工的建筑，入冬前应对地基采取相应的防寒保温，避免不均匀沉降产生墙体裂缝。

6 施工要求

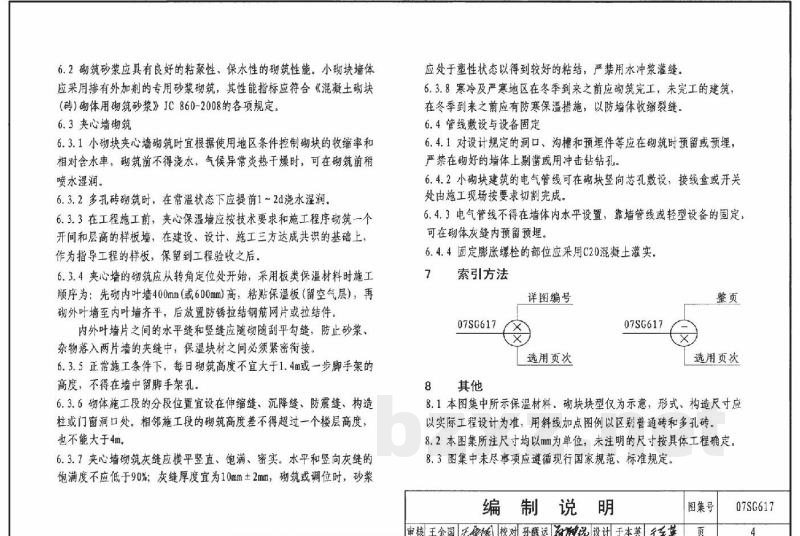

6.1 小砌块和多孔砖夹心保温墙应按照《混凝土小型空心砌块建筑技术规程》JGJ/T 14-2004和《多孔砖砌体结构技术规范》JGJ 137-2001进行施工和质量检验，质量控制等级不应低于B级。
