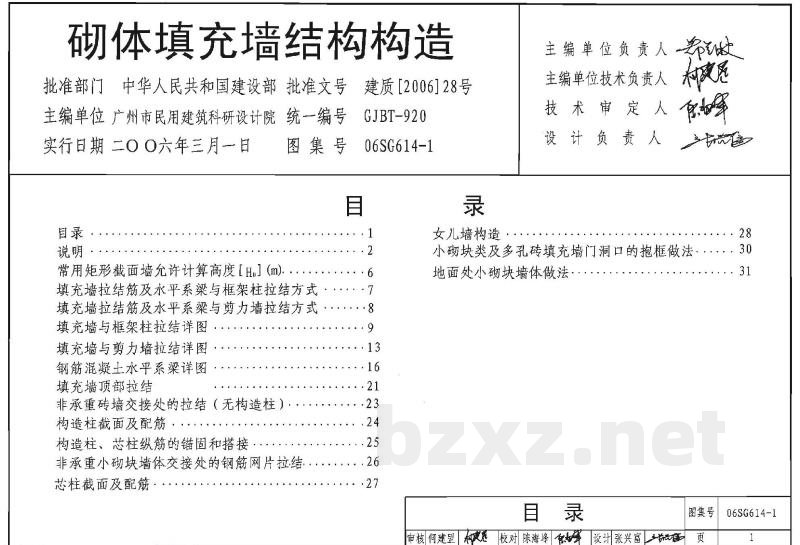

【06SG614-1】 砌体填充墙结构构造

砌体填充墙结构构造

主编单位负责人：

主编单位技术负责人：

技术审定人：

设计负责人：

总 说 明

1. 编制依据

本图集是根据建设部建质[2004]46号文“关于‘二○○四年国家建设标准设计编制工作计划’的通知”及现行国家有关规范、规程和标准编制。

2. 设计依据

3. 适用范围

3.1 适用于高度不超过100m的钢筋混凝土结构中的砌体填充墙与主体结构的拉结构造及后砌非承重墙之间的拉结构造。本图集不适用于单层钢筋混凝土柱厂房。

3.2 适用于非抗震设计及抗震设防烈度为6～8度的地区。

3.3 本图集宜与《砌体填充墙建筑构造》06SJ105图集配套使用。

4. 采用材料

本图集填充墙砌体材料应优先采用轻质墙体材料。

4.1 混凝土小型空心砌块（简称小砌块）

4.1.1 普通混凝土小型空心砌块（以下简称普通小砌块）

4.1.2 轻骨料混凝土小型空心砌块（以下简称轻骨料小砌块）

4.2 砖类

4.2.1 烧结多孔砖

4.2.2 蒸压灰砂砖、蒸压粉煤灰砖

4.2.3 烧结普通砖

4.3 块材常用规格：参见与本图集配套之建筑构造图集。

4.4 块材强度等级

4.4.1 烧结多孔砖、烧结普通砖的强度等级不小于MU10。

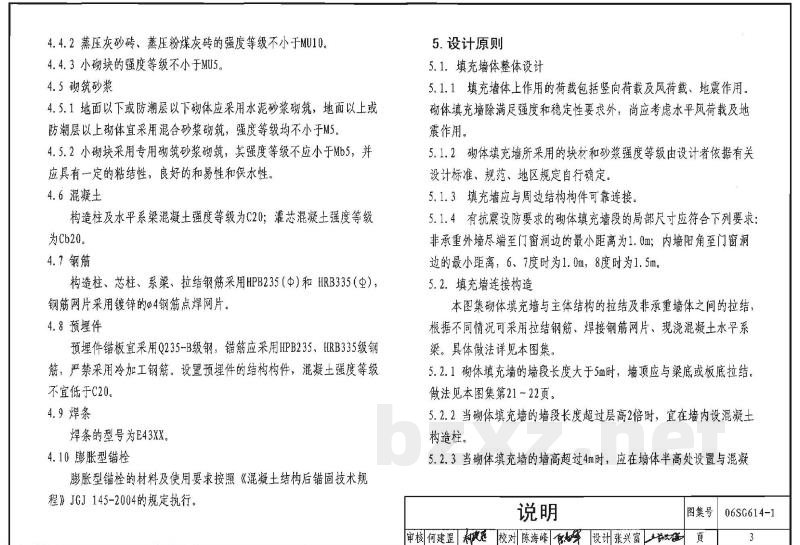

4. 材料

4.1 混凝土

构造柱及水平系梁混凝土强度等级为C20，灌芯混凝土强度等级为Cb20。

4.2 钢筋

构造柱、芯柱、系梁、拉结筋均采用HPB35(Φ)和HRB335(Φ)，钢筋网片采用镀锌的φ4钢筋点焊网片。

4.3 锚栓

预埋件锚板宜采用Q235-Ⅲ级钢，锚筋应采用HPB235、HRB335级钢筋，严禁采用冷加工钢筋。设置预埋件的结构构件，混凝土强度等级不宜低于C20。

4.4 焊条

焊条的型号为E43XX。

4.5 膨胀型锚栓

膨胀型锚栓的材料及使用要求按照《混凝土结构后锚固技术规程》JGJ145-2004的规定执行。

5. 设计原则

5.1 填充墙体整体设计

5.1.1 填充墙体上作用的荷载包括竖向荷载及风荷载、地震作用。砌体填充墙除满足强度和稳定性要求外，尚应考虑水平风荷载及地震作用。

5.1.2 砌体填充墙所采用的块材和砂浆强度等级由设计者依据有关设计标准、规范、地区规定自行确定。

5.1.3 填充墙应与周边结构构件可靠连接。

5.1.4 有抗震设防要求的砌体填充墙段的局部尺寸应符合下列要求：非承重外墙尽端至门窗洞边的最小距离为1.0m；内墙角直至门窗洞边的最小距离，6、7度时为1.0m，8度时为1.5m。

5.2 填充墙连接构造

本图集砌体填充墙与主体结构的拉结及非承重墙体之间的拉结，根据不同情况可采用拉结钢筋、焊接钢筋网片、现浇混凝土水平系梁。具体做法详见本图集。

5.2.1 砌体填充墙的墙段长度大于5m时，墙顶应与梁底或板底拉结。做法见本图集第21～22页。

5.2.2 当砌体填充墙的墙段长度超过层高2倍时，宜在墙内设混凝土构造柱。

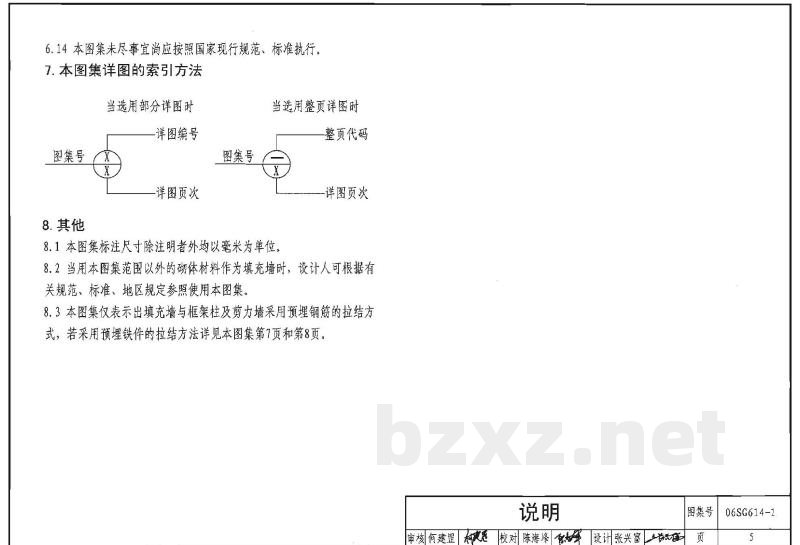

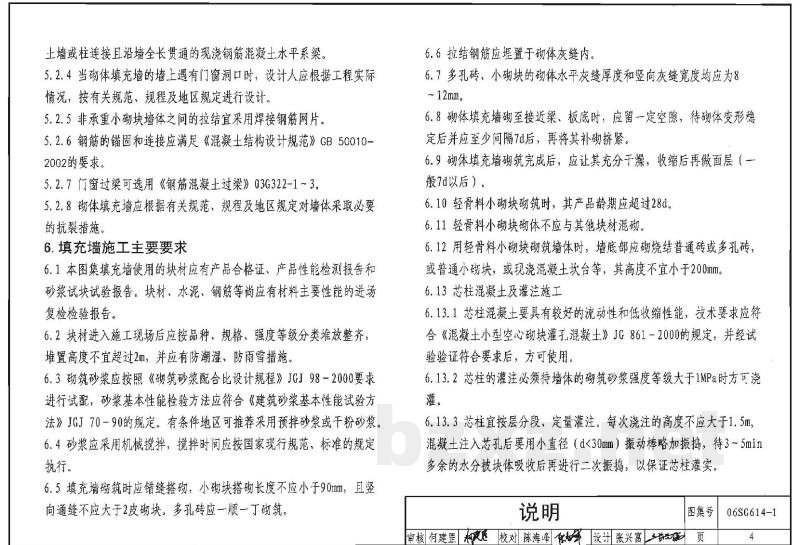

5.2.3 当砌体填充墙的墙高超过4m时，应在墙体半高处设置与混凝
