【13SG905-1~2】房屋建筑工程施工工艺图解模板工程（2014年合订本）

本网站发布时间： 2026-06-27 21:45:57

13SG905-1~2
现行
　点击下载此标准

基本信息

图集号：
13SG905-1~2
图集名称：
13SG905-1~2 房屋建筑工程施工工艺图解模板工程（2014年合订本）
图集类别：
结构
标准状态：
现行
发布日期：
2016-11-25
实施日期：
2014-07-01
下载格式：
pdf zip

手机扫码下载更方便

关联标准

替代情况：
代替标准号：-

出版信息

主编单位：
北京市建筑工程研究院有限责任公司,中国建筑标准设计研究院

标准简介/下载

点击下载

标准简介：

　　13SG905-1《房屋建筑工程施工工艺图解（模版工程-组拼式全钢大模板施工体系）》国标图集适用于采用全钢大模板施工的多层和高层现浇剪力墙、筒体等结构工程。图集介绍了全钢大模板的使用术语、施工体系构成示意图及结构形式。构配件部分有吊环的设计安装、斜支撑组件安装、对拉螺栓组件安装、加固背楞组件安装、平台架安装及外挂架安装。全钢大模板的施工介绍了模板平面配置方案、外挂架的安装、内墙模板的入模、外墙阳角模入模、外墙大板入模、附配件及跳板的安装等。图集还给出了全钢大模板施工体系的计算示例。本图集以86系列全钢大模板施工体系为核心，阐述了设计、施工、管理以及质量验收等的规定及要求。对工程项目管理人员、施工操作人员、模板设计人员具有实际的参考意义。　　13SG905-2 《房屋建筑工程施工工艺图解（模板工程—顶板支撑早拆施工体系）》国标图集适用于工业与民用建筑中厚度不小于100mm，且混凝土强度等级不低于C20的现浇钢筋混凝土楼板的施工。图集介绍了顶板支撑早拆体系的使用术语、施工体系构造示意图及工艺原理。构配件部分介绍了四种早拆装置，及盘扣式脚手架、独立支撑、用于早拆施工的楞梁及模板的排布示意。图集还介绍了模板早拆设计的方法:荷载变形值规定、平面布置总图、节点大样图、竖向施工模式图；模板早拆施工的方法：支模早拆工艺流程、支模示意图、拆模工艺流程、独立钢支撑示意图；顶板支撑早拆的安全管理。为使设计人员更好的理解顶板支撑早拆施工体系，图集特地给出了计算例题。本图集以模板早拆体系应用最为广泛的剪力墙结构楼板施工为例，系统介绍早拆概念、体系构成与实现途径，以及早拆实际应用工艺，可使施工技术人员很好的理解顶板支撑早拆这种施工方法，并应用于实际工程中。相关图集介绍：　　《混凝土后锚固连接构造》国标图集适用以既有普通混凝土构件为基材，采用后置锚栓及化学植筋技术为主的结构后锚固连接的设计和构造。主要内容包括以锚栓技术为主的结构后锚固连接的设计规定、构造要求，对相关材料及施工质量验收的要求，以及后锚固连接的工程示例和计算示例等。图集以工程示例形式按受力状态分别给出适用的锚固连接及锚栓类型；以计算示例指导读者对后锚固连接进行设计、选用可实现安全锚固连接的锚栓。本图集的编制，对后锚固技术的推广保证和提高后锚固连接安全可靠，将起到积极作用。

标准内容

部分标准内容：

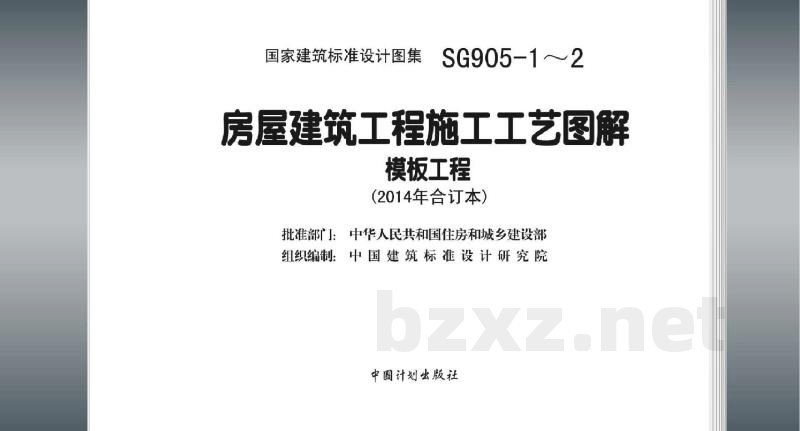

国家建筑标准设计图集 SG905-1~2
房屋建筑工程施工工艺图解——模板工程（2014年合订本）

【批准文件}

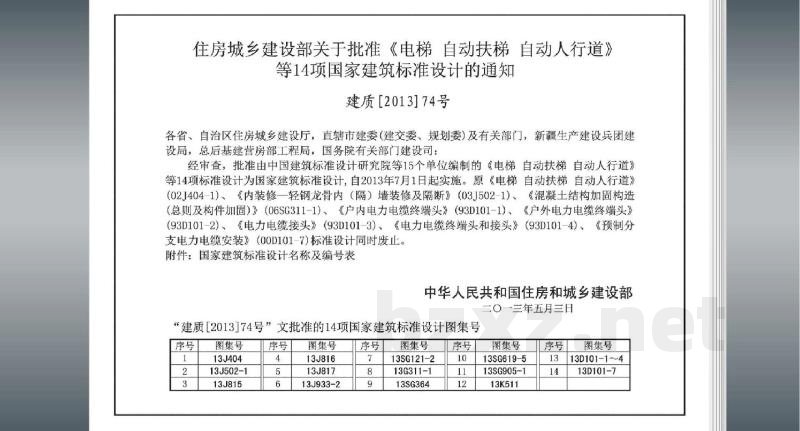

1. 建质〔2013〕74号：批准由中国建筑标准设计研究院等15个单位编制的《电梯自动扶梯自动人行道》等14项标准设计为国家建筑标准设计，自2013年7月1日起实施。原相关标准设计同时废止。
2. 建质〔2013〕113号：批准由中国建筑标准设计研究院等15个单位编制的《建筑幕墙通用技术要求的构造》等23项标准设计为国家建筑标准设计，自2013年9月1日起实施。原相关标准设计同时废止。

【出版信息】
主编单位：北京市建筑工程研究院有限责任公司、中国建筑标准设计研究院
组织编制：中国建筑标准设计研究院
出版单位：中国计划出版社
出版时间：2014年7月
ISBN：978-7-80242-989-5

【目录】
总说明
全钢大模板的使用术语
全钢大模板施工体系构成示意图
86系列全钢大模板的结构形式
全钢大模板平板的接口形式
构配件（阴角模、阳角模、吊环、斜支撑、对拉螺栓、加固背楞等）
全钢大模板的配板方案设计
全钢大模板的施工（工艺流程、外挂防护架安装、外挂架跳板安装、内墙模板入模、外墙阳角入模、外墙模板入模、附配件及跳板的安装等）
其他细部节点及施工（楼梯间内模板的做法、门窗洞口模的做法、连梁下洞口的做法等）
安全管理
全钢大模板施工体系计算实例

【总说明】
1. 编制依据
1.1 本图集依据住房和城乡建设部建质函〔2011〕82号文《关于印发〈2011年国家建筑标准设计编制工作计划〉的通知》进行编制。
1.2 本图集依据下列主要标准规范：
《建筑结构荷载规范》（GB 50009-2012）
《混凝土结构设计规范》（GB 50010-2010）
《钢结构设计规范》（GB 50017-2003）
《建筑结构制图标准》（GB/T 50105-2010）
《混凝土结构工程施工质量验收规范》（GB 50204-2002）
《建筑工程施工质量验收统一标准》（GB 50300-2013）
《混凝土结构工程施工规范》（GB 50666-2011）
《建筑工程大模板技术规程》（JGJ 74-2003）
《建筑施工模板安全技术规范》（JGJ 162-2008）
《建筑施工扣式钢管脚手架安全技术规范》（JGJ 166-2008）
《建筑施工扭力式脚手架安全技术规范》（JGJ 202-2010）

2. 适用范围
本图集适用于多层和高层建筑及一般构筑物竖向结构现浇混凝土工程全钢大模板的设计、制作与施工。

3. 图集内容
本图集主要以86系列全钢大模板施工体系为核心，阐述了设计、施工、管理以及质量验收等的规定及要求。

3.1 一般规定
3.1.1 全钢大模板工程应编制专项施工方案，并进行技术交底。专项施工方案应进行技术论证。
3.1.2 模板及支架应根据施工过程中的各种工况进行设计，应具有足够的承载力和刚度，并应保证其整体稳定性。
3.1.3 模板及支架应保证工程结构和构件各部分形状、尺寸和位置准确，并应便于钢筋安装和混凝土浇筑、养护。

3.2 材料要求
3.2.1 模板及支架材料的技术指标应符合国家现行有关标准的规定，且符合《建筑施工模板安全技术规范》（JGJ 162-2008）中的材料规定。
3.2.2 脱模剂应能有效减少混凝土与模板间的吸附力，且应有一定的成膜强度，不应影响脱模后混凝土表面的后期装饰。

3.3 设计要求
3.3.1 模板及支架的设计应根据工程结构形式、荷载大小、施工设备和材料供应等条件确定。
3.3.2 根据混凝土
小提示：此图内容仅展示完整标准图集里的部分截取内容，若需要完整标准请到上方自行免费下载完整图集包。

图集图片预览

标准图片预览：

图集目录列表

图集目录：

13SG905-1~2：房屋建筑工程施工工艺图解模板工程（2014年合订本）
房屋建筑工程施工工艺图解（模板工程—组拼式全钢大模板施工体系）
目录
总说明
全钢大模板的使用术语
全钢大模板施工体系构成示意图
86系列全钢大模板的结构形式
全钢大模板平板的接口形式
构配件
阴角模结构形式及加固示意图
阳角模结构形式及加固示意图
吊环的设计及安装示意图
斜支撑组件安装示意图
对拉螺栓组件安装示意图
加固背愣组件安装示意图
平台架安装示意图
外挂架安装示意图
全钢大模板的配板方案设计
全钢大模板的配板方案设计规定
模板平面配置方案示意图
全钢大模板的数量统计表
模板加工图的设计示意图
全钢大模板的施工
全钢大模板的施工工艺流程
外挂防护架的安装
外挂架跳板的安装
内墙模板的入模
外墙阳角入模
外墙模板入模
附配件及跳板的安装
其他细部节点及施工
楼梯间内模板的做法
门窗洞口模的做法
连梁下洞口的做法
安全管理
全钢大模板施工体系计算实例
全钢大模板施工体系计算实例
房屋建筑工程施工工艺图解（模板工程—顶板支撑早拆施工体系）
目录
总说明
顶板支撑早拆施工体系构造示意图
早拆工艺原理图
构配件
早拆装置构造示意图
支撑架体组配示意图
主次楞梁、模板排布示意图
模板早拆设计
荷载及变形值规定
设计示例
竖向剖面图
节点大样图
竖向施工模式图
模板旱拆施工
支模工艺流程图
支模示意图
拆模工艺流程图
拆模示意图
计算示例
计算示例
附录
顶板支撑早拆体系安装验收记录表
顶板支撑早拆体系第一次拆模申请单
顶板支撑早拆体系拆除质量验收记录表
