【04J621-2】 电动采光排烟天窗

适用于屋面采光、通风、排烟的工业与民用建筑。包括三角型、一字型、圆拱型、侧开型及避风型五种类型电动采光排烟天窗，适用于屋面坡度2%-10%、基本风压≤900Pa地区的工业与民用建筑的屋面采光、通风、排烟。

电动采光排烟天窗标准图集

【基本信息】
批准部门：中华人民共和国建设部
主编单位：中国建筑标准设计研究院、长春现代门窗科技有限公司
实行日期：2004年8月15日
批准文号：建质［2004］116号
图集号：04J621-2

【目录】
1. 三角型电动采光排烟天窗选用表及平、立、剖面图
2. 一字型电动采光排烟天窗选用表及平、立、剖面图
3. 避风型电动采光排烟天窗选用表及平、立、剖面图
4. 圆拱型电动采光排烟天窗选用表及平、立、剖面图
5. 侧开型电动采光排烟天窗选用表及平、立、剖面图
6. 天窗构造节点图（含三角型、一字型、避风型、圆拱型、侧开型）
7. 天窗与屋面节点构造索引（含天窗基座与压型钢板、夹芯板、混凝土屋面、钢筋混凝土现浇屋面等节点详图）
8. 天窗控制系统图（通用型、智能型、智能网络型控制箱安装及内部接线图、总布线图、原理图）

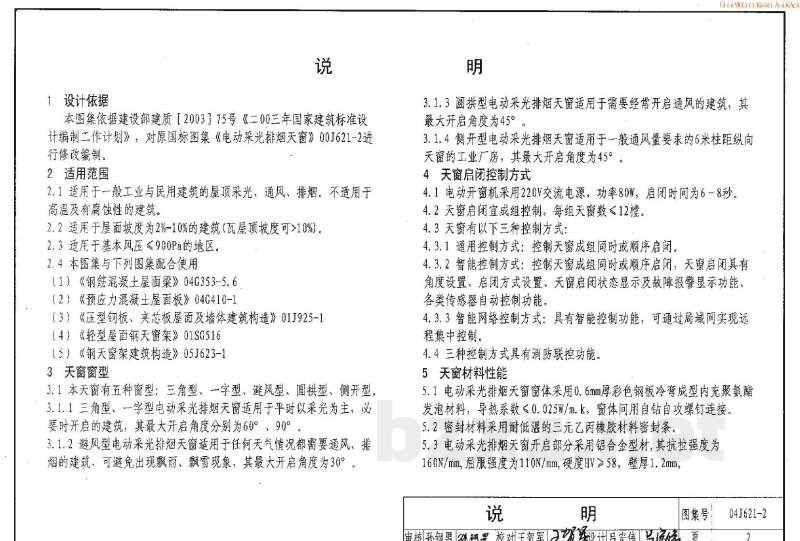

1 设计依据
本图集依据建设部建质［2003］75号《2003年国家建筑标准设计编制工作计划》，对原国标图集《电动采光排烟天窗》（00J621-2）进行修改编制。

2 适用范围
2.1 适用于一般工业与民用建筑的屋顶采光、通风、排烟。不适用于高温及有腐蚀性的建筑。
2.2 适用于屋面坡度为2%-10%的建筑（瓦屋顶坡度可>10%）。
2.3 适用于基本风压≤900Pa的地区。
2.4 本图集与下列图集配合使用：
（1）《钢筋混凝土屋面梁》04G353-5.6
（2）《预应力混凝土屋面板》04G410-1
（3）《压型钢板、夹芯板屋面及墙体建筑构造》01J925-1
（4）《轻型屋面钢天窗架》01SG516
（5）《钢天窗架建筑构造》05J623-13

3 窗型
3.1 本天窗有五种窗型：三角型、一字型、避风型、圆拱型、侧开型。
3.1.1 三角型、一字型电动采光排烟天窗：适用于平时以采光为主，必要时开启的建筑，其最大开启角度分别为60°、90°。
3.1.2 避风型电动采光排烟天窗：适用于任何天气情况都需要通风、排烟的建筑，可避免出现飘雨、飘雪现象，其最大开启角度为30°。
3.1.3 圆拱型电动采光排烟天窗：适用于需要经常开启通风的建筑，其最大开启角度为45°。
3.1.4 侧开型电动采光排烟天窗：适用于一般通风量要求的6米柱距纵向天窗的工业厂房，其最大开启角度为45°。

4 天窗启闭控制方式
4.1 电动开窗机采用220V交流电源，功率80W，启闭时间为6~8秒。
4.2 天窗启闭宜成组控制，每组天窗数≤12樘。
4.3 天窗有以下三种控制方式：
4.3.1 通用控制方式：控制天窗成组同时或顺序启闭。
4.3.2 智能控制方式：控制天窗成组同时或顺序启闭，具备角度设置、启闭方式设置、天窗启闭状态显示及故障报警显示功能，并具备各类传感器自动控制功能。
4.3.3 智能网络控制方式：具有智能控制功能，可通过局域网实现远程集中控制。
4.4 三种控制方式均具有消防联控功能。

5 天窗材料性能
5.1 电动采光排烟天窗窗体采用0.6mm厚彩色钢板冷弯成型，内充聚氨酯发泡材料，导热系数≤0.025W/m·K，窗体间用自钻自攻螺钉连接。
5.2 密封材料采用耐低温的三元乙丙橡胶材料密封条。
5.3 电动采光排烟天窗开启部分采用铝合金型材，其抗拉强度为160N/mm²，屈服强度为110N/mm²，硬度HV≥58，壁厚1.2mm。
5.4 采光材料为不着色聚碳酸酯采光板（阳光板），选用着色采光板及其他材料时应加以说明。

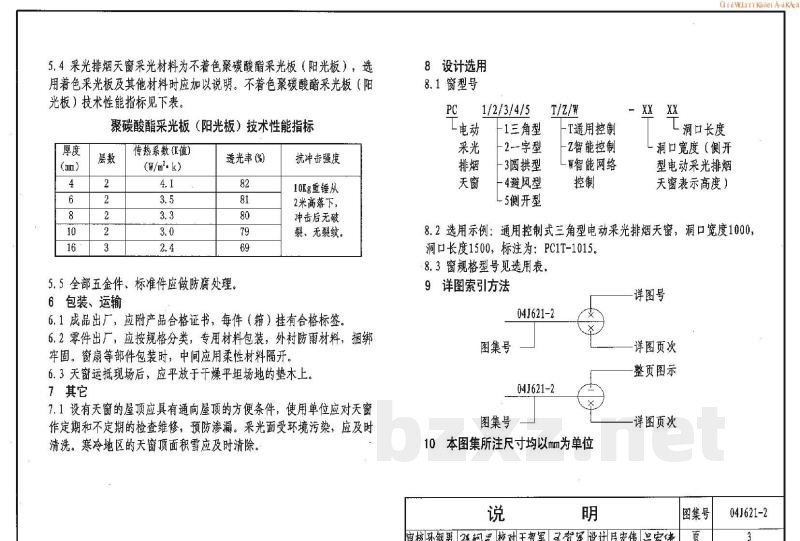

【聚碳酸酯采光板（阳光板）技术性能指标表】
- 厚度4mm，层数2，传热系数(K值) 4.1 W/m²·K
- 厚度6mm，层数2，传热系数(K值) 3.5 W/m²·K
- 厚度8mm，层数2，传热系数(K值) 3.3 W/m²·K
- 厚度10mm，层数2
- 厚度16mm，层数3
小提示：此图内容仅展示完整标准图集里的部分截取内容，若需要完整标准请到上方自行免费下载完整图集包。

04J621-2：电动采光排烟天窗

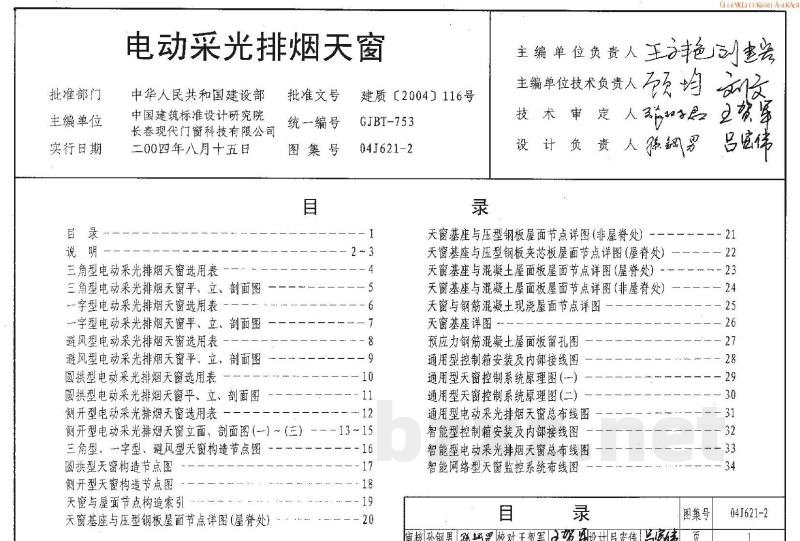

目录
说明

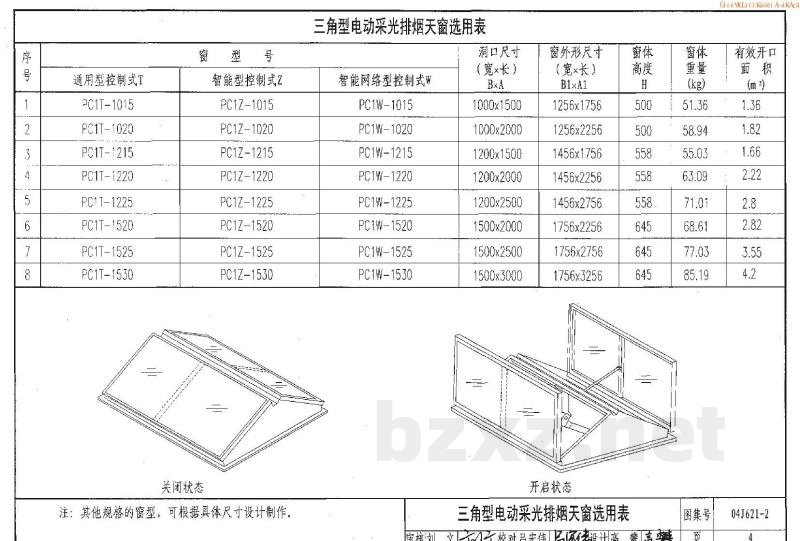

三角型电动采光排烟天窗选用表

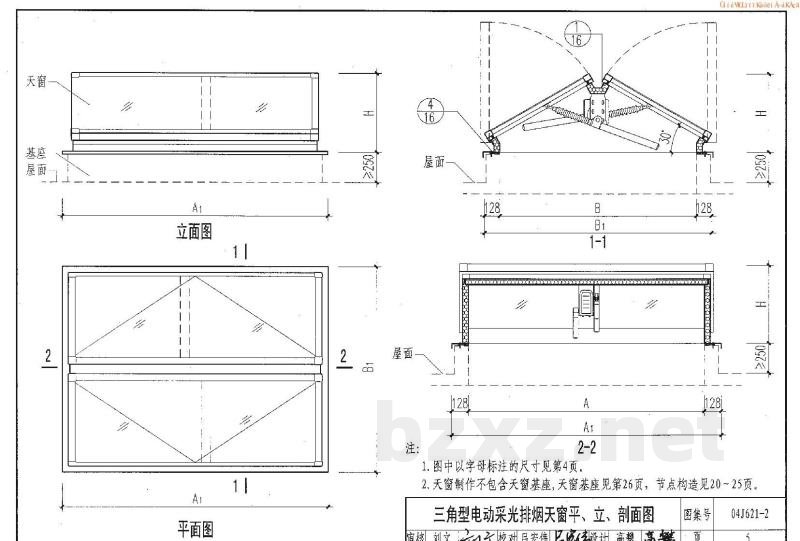

三角型电动采光排烟天窗平、立、剖面图
一字型电动采光排烟天窗选用表
一字型电动采光排烟天窗平、立、剖面图
避风型电动采光排烟天窗选用表
避风型电动采光排烟天窗平、立、剖面图
圆拱型电动采光排烟天窗选用表
圆拱型电动采光排烟天窗平、立、剖面图
侧开型电动采光排烟天窗选用表
侧开型电动采光排烟天窗立面、剖面图(一)～(三)
三角型、一字型、避风型天窗构造节点图
圆拱型天窗构造节点图
侧开型天窗构造节点图
天窗与屋面节点构造索引
天窗基座与压型钢板屋面节点详图(屋脊处)
天窗基座与压型钢板屋面节点详图(非屋脊处)
天窗基座与压型钢板夹芯板屋面节点详图(屋脊处)
天窗基座与混凝土屋面板屋面节点详图(屋脊处)
天窗基座与混凝土屋面板屋面节点详图(非屋脊处)
天窗与钢筋混凝土现浇屋面节点详图
天窗基座详图
预应力钢筋混凝土屋面板留孔图
通用型控制箱安装及内部接线图
通用型天窗控制系统原理图(一)
通用型天窗控制系统原理图(二)
通用型电动采光排烟天窗总布线图
智能型控制箱安装及内部接线图
智能型电动采光排烟天窗总布线图
智能网络型天窗监控系统布线图
