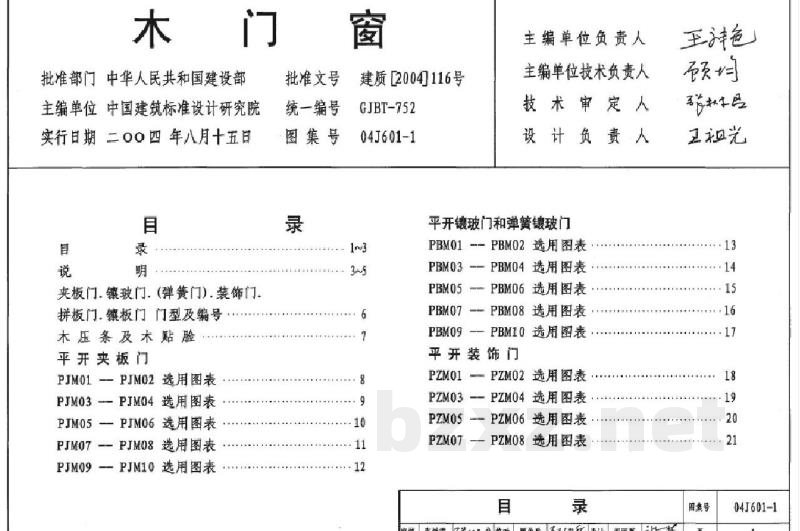

【04J601-1】 木门窗

　　本图集适用于一般工业建筑和民用建筑。不适用于通行机动车，有防火、防盗、保温等特殊要求的门。木窗适用于小型建筑。图集编入各种规格、款式的夹板门、镶板门、拼板门、玻璃门、装饰门，开启方式有平开式、推拉式及折叠式。有普通单层木窗、双层木窗以及门联窗。通过选用图表可选择所需要的规格、款式的门窗。考虑到使用的广泛性，图集配有构造详图，灵活适用。该图集中门的规格、款式及开启方式，是国内迄今最全的图集。

批准部门：中华人民共和国建设部
主编单位：中国建筑标准设计研究院
实行日期：2004年8月15日
批准文号：GJBT-752-04
图集号：04J601-1

目录
一、夹板门、镶玻门、弹簧门、装饰门、拼板门、镶板门
- 夹板门、镶玻门、弹簧门、装饰门、拼板门、镶板门选用图表（PJM、PBM、PZM、PPM系列）
- 节点详图（夹板门、镶玻门、铁艺镶玻门、护板门、装饰门、拼板门节点详图）
- 平开门安装图及五金表

二、推拉门
- 单扇推拉门：TJM、TBM、TZM、TXM系列选用图表，包含单扇明（暗）装推拉门安装图、滑轨式和上挂式明装推拉门连接件及大样、100厚轻质墙上推拉门安装图、单扇暗装推拉门安装图
- 双扇推拉门：TJM、TBM、TZM、TXM系列选用图表，包含双扇明装推拉门安装图、导向轴构造图、双扇暗装推拉门安装图

三、折叠门
- 双扇及四扇折叠门：ZJM、ZZM、ZXM系列选用图表及折叠门安装图

四、平开窗
- DPC、DAC、BAC系列：单双玻平开窗立面图、节点详图（包括双玻带纱窗外开窗、单玻带纱窗外开窗、单玻内开窗）

五、连窗门
- CM系列：立面图、节点详图及安装图

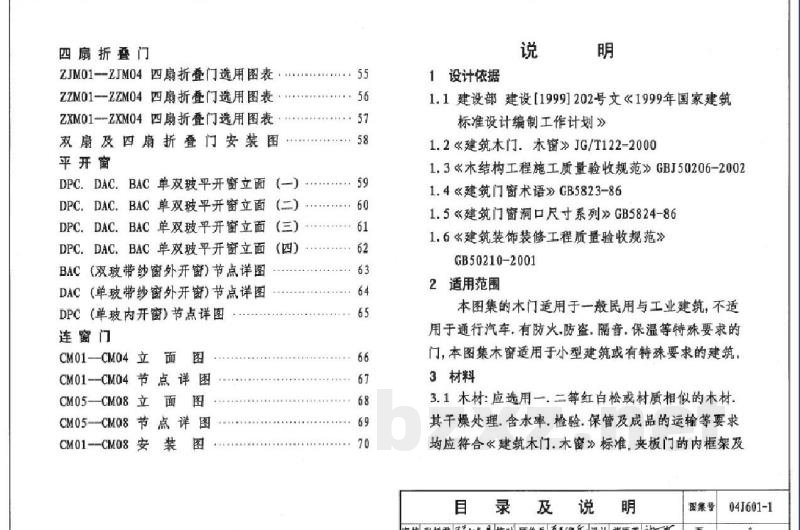

1 设计依据
1.1 建设部建设[1999]202号文《1999年国家建筑标准设计编制工作计划》
1.2 《建筑木门、木窗》JG/T 122-2000
1.3 《木结构工程施工质量验收规范》GB50206-2002
1.4 《建筑门窗术语》GB5823-86
1.5 《建筑门窗洞口尺寸系列》GB5824-86
1.6 《建筑装饰装修工程质量验收规范》GB50210-2001

2 适用范围
本图集的木门适用于一般民用与工业建筑，不适用于通行汽车，有防火、防盗、隔音、保温等特殊要求的门；本图集木窗适用于小型建筑或有特殊要求的建筑。

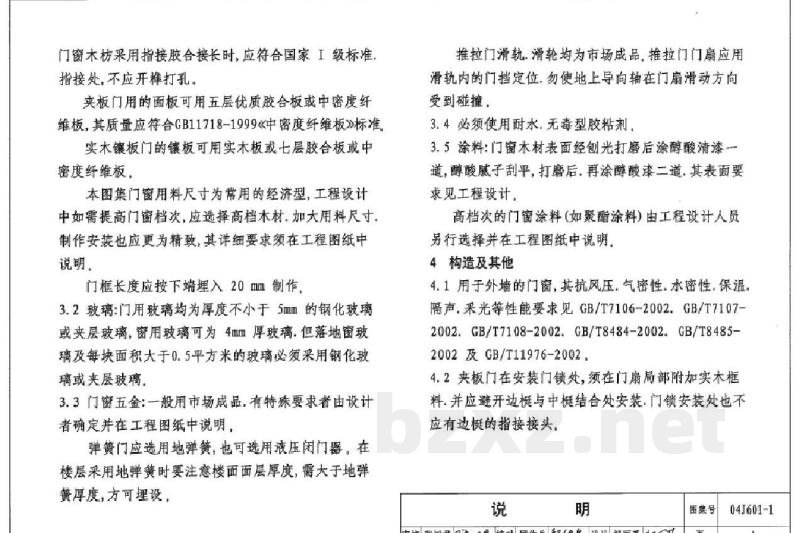

3 材料
3.1 木材：应选用一、二等红白松或材质相似的木材，其干燥处理、含水率、检验、保管及成品的运输等要求均应符合《建筑木门、木窗》标准。
小提示：此图内容仅展示完整标准图集里的部分截取内容，若需要完整标准请到上方自行免费下载完整图集包。

04J601-1：木门窗

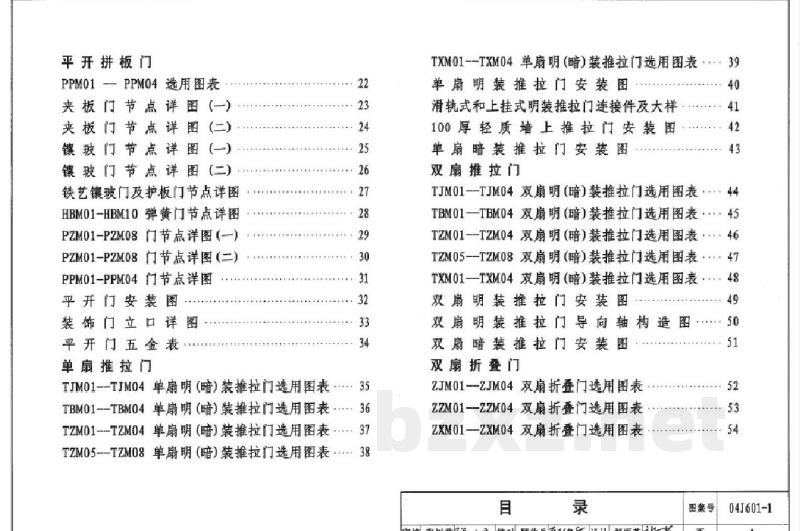

目录
说明
夹板门.镶玻门.(弹簧门).装饰门.拼板门.镶板门门型及编号
木压条及木贴脸
平开夹板门
PJM01-PJM02选用图表
PJM03-PJM04选用图表
PJM05-PJM06选用图表
PJM07-PJM08选用图表
PJM09-PJM10选用图表
平开镶玻门和弹簧镶玻门
PBM01-PBM02选用图表
PBM03-PBM04选用图表
PBM05-PBM06选用图表
PBM07-PBM08选用图表
PBM09-PBM10选用图表
平开装饰门
PZM01-PZM02选用图表
PZM03-PZM04选用图表
PZM05-PZM06选用图表
PZM07-PZM08选用图表
平开拼板门
PPM01-PPM04选用图表
夹板门节点详图（一）
夹板门节点详图（二）
镶玻门节点详图（一）
镶玻门节点详图（二）
铁艺镶玻门及护板门节点详图
HBM01-HBM10弹簧门节点详图
PZM01-PZM08门节点详图（一）
PZM01-PZM08门节点详图（二）
PPM01-PPM04门节点详图
平开门安装图
装饰门立口详图
平开门五金表
单扇推拉门
TJM01-TJM04单扇明（暗）装推拉门选用图表
TBM01-TBM04单扇明（暗）装推拉门选用图表
TZM01-TZM04单扇明（暗）装推拉门选用图表
TZM05-TZM08单扇明（暗）装推拉门选用图表
TXM01-TXM04单扇明（暗）装推拉门选用图表
单扇明装推拉门安装图
滑轨式和上挂式明装推拉门连接件及大样
100厚轻质墙上推拉门安装图
单扇暗装推拉门安装图
双扇推拉门
TJM01-TJM04双扇明（暗）装推拉门选用图表
TBM01-TBM04双扇明（暗）装推拉门选用图表
TZM01-TZM04双扇明（暗）装推拉门选用图表
TZM05-TZM08双扇明（暗）装推拉门选用图表
TXM01-TXM04双扇明（暗）装推拉门选用图表
双扇明装推拉门安装图
双扇明装推拉门导向轴构造图
双扇暗装推拉门安装图
双扇折叠门
ZJM01-ZLM04双扇折叠门选用图表
ZZM01-ZZM04双扇折叠门选用图表
ZXM01-ZXM04双扇折叠门选用图表
四扇折叠门
ZJM01-ZJM04四扇折叠门选用图表
ZZM01-ZZM04四扇折叠门选用图表
ZXM01-ZXM04四扇折叠门选用图表
双扇及四扇折叠门安装图
平开窗
DPC.DAC.BAC.单双玻平开窗立面（一）
DPC.DAC.BAC.单双玻平开窗立面（二）
DPC.DAC.BAC.单双玻平开窗立面（三）
DPC.DAC.BAC.单双玻平开窗立面（四）
BAC（双玻带纱窗外开窗）节点详图
DAC（单玻带纱窗外开窗）节点详图
DPC（单玻内开窗）节点详图
连窗门
CM01-CM04立面图
CM01-CM04节点详图
CM05-CM08立面图
CM05-CM08节点详图
CM01-CM08安装图
