【09J602-2】 彩色涂层钢板门窗

适用于一般工业与民用建筑。供建筑设计选用和施工安装使用。图集编制的各种门窗以门窗框厚度尺寸分为50、70、90系列，门窗种类有平开、推拉、中悬、上悬、固定、百叶、装饰、立转窗和地弹簧门等多种门窗。彩色涂层钢板门窗有多种色彩供设计选择，有较好的装饰性与耐候性。图集编制的彩板立转窗主要用于工业建筑的热车间。

彩色涂层钢板门窗

批准部门：中华人民共和国住房和城乡建设部
主编单位：中国建筑标准设计研究院、四川三新彩钢有限公司
二〇〇九年三月一日

批准文号：建质[2009]8号
图集号：09J602-2

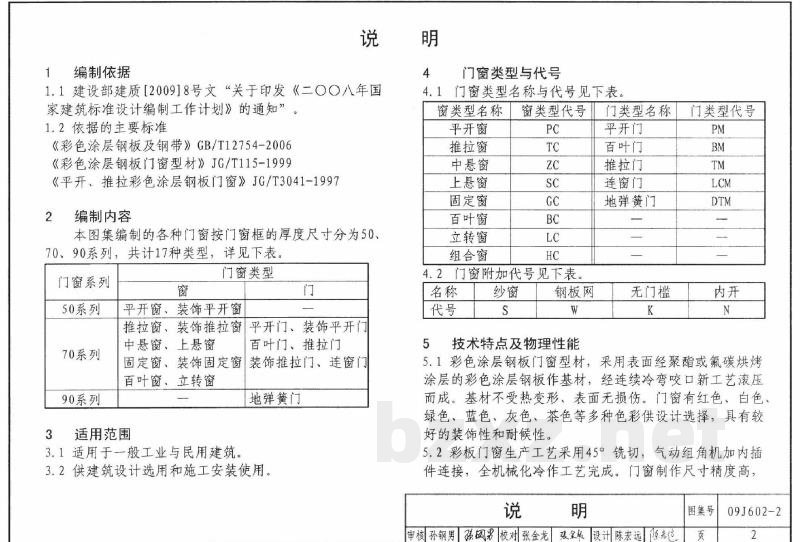

1 编制依据
1.1 建设部建质[2009]8号文《关于印发〈二○○八年国家建筑标准设计编制工作计划〉的通知》
1.2 依据的主要标准：
- 《彩色涂层钢板及钢带》GB/T12754-2006
- 《彩色涂层钢板门窗型材》JG/T115-1999
- 《平开、推拉彩色涂层钢板门窗》JG/T3041-1997

2 编制内容
本图集编制的各种门窗按门窗框的厚度尺寸分为50、70、90系列，共计17种类型。具体分类如下：

【50系列】
- 窗：平开窗、装饰平开窗
- 门：平开门、装饰平开门

【70系列】
- 窗：推拉窗、装饰推拉窗、中悬窗、上悬窗、固定窗、装饰固定窗、百叶窗、立转窗、组合窗
- 门：百叶门、推拉门、装饰推拉门、连窗门

【90系列】
- 门：地弹簧门

3 适用范围
3.1 适用于一般工业与民用建筑。
3.2 供建筑设计选用和施工安装使用。

4 门窗类型与代号
4.1 窗类型名称与代号：
平开窗(PC)、推拉窗(TC)、中悬窗(zC)、上悬窗(SC)、固定窗(GC)、百叶窗(BC)、立转窗(LC)、组合窗(HC)

4.2 门类型名称与代号：
平开门(PM)、百叶门(BM)、推拉门(TM)、连窗门(LCM)、地弹簧门(DTM)

4.3 门窗附加代号：
- 纱窗：s
- 钢板网：W
- 无门槛：N

5 技术特点及物理性能
5.1 彩色涂层钢板门窗型材采用表面经聚酯或氟碳烘烤涂层的彩色涂层钢板作基材，经连续冷弯咬口新工艺滚压而成。基材不受热变形、表面无损伤。门窗颜色包括红色、白色、绿色、蓝色、灰色、茶色等多种色彩供设计选择，具有较好的装饰性和耐候性。
5.2 彩板门窗生产工艺采用45°铣切，气动组角机加内插件连接，全机械化冷作工艺完成。门窗制作尺寸精度高，可安装单层玻璃和中空玻璃。

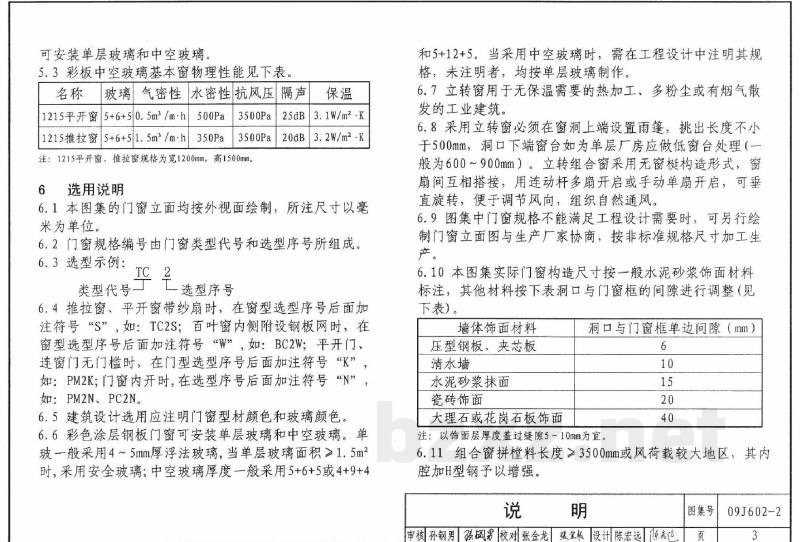

5.3 彩板中空玻璃基本窗物理性能参考：
- 规格：1215平开窗、推拉窗规格为宽1200mm，高1500mm
- 气密性：5+6+5 (0.5m³/mh)
- 水密性：1.5m²/mh
- 抗风压：500Pa / 350Pa / 3500Pa
- 隔声：25dB / 20dB
- 保温：3.1W/m²-K / 3.2W/m²-K

6 选用说明
6.1 本图集的门窗立面均按外视面绘制，所注尺寸以毫米(mm)为单位。
6.2 门窗规格编号由门窗类型代号和选型序号所组成。例如：TC2（代表推拉窗，选型序号为2）。
6.3 选型规范：
- 推拉窗、平开窗带纱扇时，在窗型选型序号后面加注符号“S”，如：TC2S；
- 百叶窗内侧附设钢板网时，在窗型选型序号后面加注符号“W”，如：BC2W；
- 平开门、连窗门无门槛时，在门型代号后加注“N”。

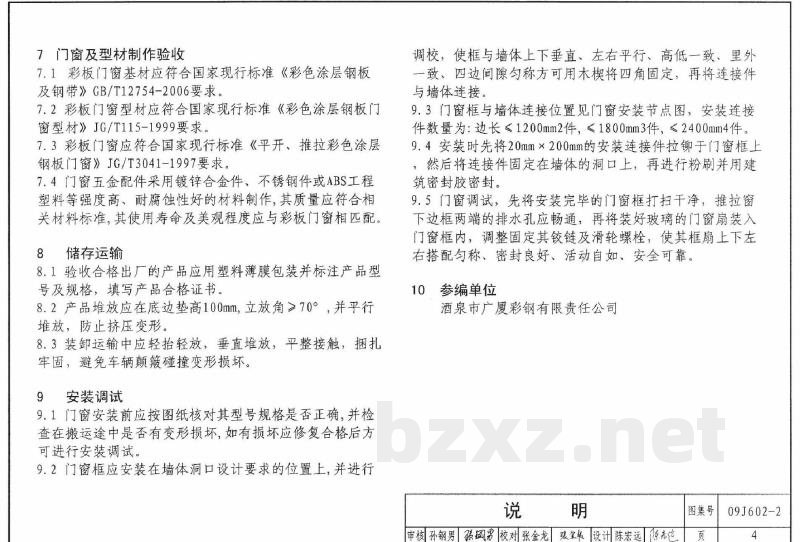

小提示：此图内容仅展示完整标准图集里的部分截取内容，若需要完整标准请到上方自行免费下载完整图集包。

09J602-2

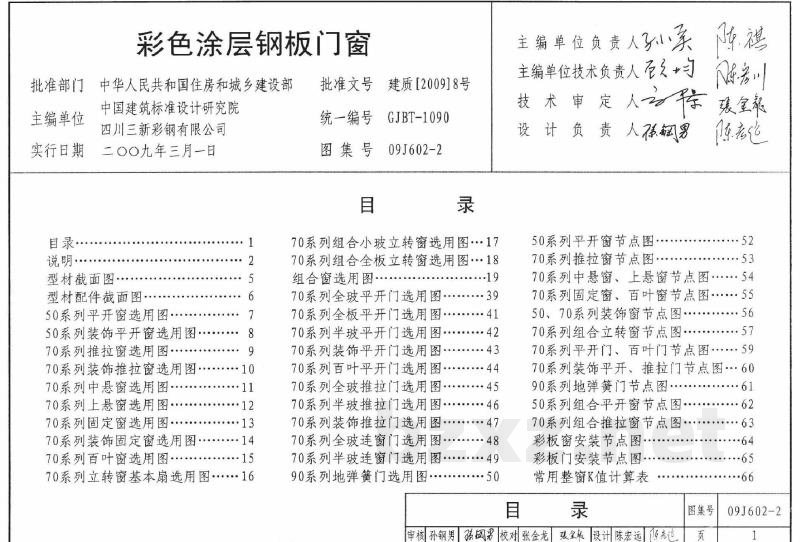

目录
说明

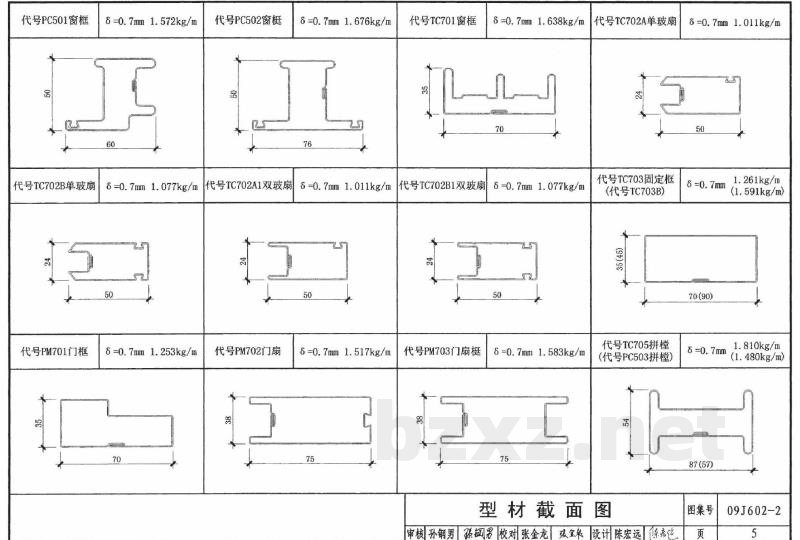

型材截面图
型材配件截面图
50系列平开窗选用图
50系列装饰平开窗选用图
70系列推拉窗选用图
70系列装饰推拉窗选用图
70系列中悬窗选用图
70系列上悬窗选用图
70系列固定窗选用图
70系列装饰固定窗选用图
70系列百叶窗选用图
70系列立转窗基本扇选用图
70系列组合小玻立转窗选用图
70系列组合全板立转窗选用图
组合窗选用图
70系列全玻平开门选用图
70系列全板平开门选用图
70系列半玻平开门选用图
70系列装饰平开门选用图
70系列百叶平开门选用图
70系列全玻推拉门选用图
70系列半玻推拉门选用图
70系列装饰推拉门选用图
70系列全玻连窗门选用图
70系列半玻连窗门选用图
90系列地弹簧门选用图
50系列平开窗节点图
70系列推拉窗节点图
70系列中悬窗、上悬窗节点图
70系列固定窗、百叶窗节点图
50、70系列装饰窗节点图
70系列组合立转窗节点图
70系列平开门、百叶门节点图
70系列装饰平开、推拉门节点图
90系列地弹簧门节点图
50系列组合平开窗节点图
70系列组合推拉窗节点图
彩板窗安装节点图
彩板门安装节点图
常用整窗K值计算表
