【04J801】 民用建筑工程建筑施工图设计深度图样

根据国家现行设计深度规定和制图标准，选择民用建筑工程实例绘制了一套完整的建筑专业施工图。图集采用图文并茂地编制方式，用于直观的指导设计人员绘制一般民用建筑工程施工图。另外，将工程实例中的说明、图纸文件、表格等制成光盘，设计人员可直接调用。

民用建筑工程建筑施工图设计深度图样

批准部门：中华人民共和国建设部
主编单位：中国建筑标准设计研究院
实行日期：2004年3月1日
批准文号：建质[2004]28号
统一编号/图集号：GJBT-694 04J801

图纸目录：
施工图设计说明、工程做法、平面图、立面图、剖面图、详图（包括墙身节点详图、汽车坡道详图、电梯详图、卫生间详图、水泵房详图、冷冻机房与变配电室详图）、门窗立面与门窗表、幕墙绘制说明。

附录：
附录1：计算书；附录2：施工图设计中其他问题要点提示；附录3：施工图设计开始阶段要求甲方提供的相关资料；附录4：现场踏勘提纲；附录5：施工技术交底提纲；附录6：施工现场配合提纲；附录7：建筑施工图设计文件审查要点（试行）—建筑部分；附录8：居住建筑节能设计提示。

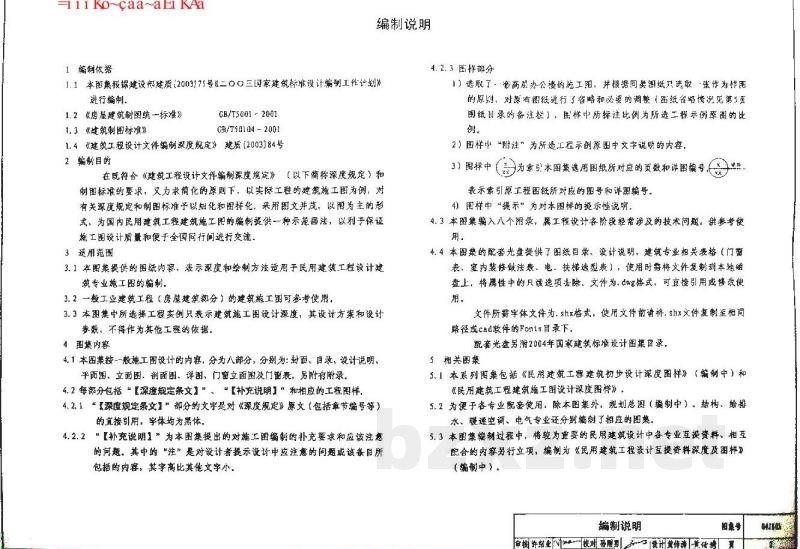

编制说明

1 编制依据
1.1 本图集根据建设部建质〔2003〕175号《二〇〇三国家建筑标准设计编制工作计划》进行编制。
1.2 《房屋建筑制图统一标准》 GB/T 5001.1-2001
1.3 《建筑制图标准》 GB/T 50104-2001
1.4 《建筑工程设计文件编制深度规定》建质〔2003〕84号

2 编制目的
在既符合《建筑工程设计文件编制深度规定》（以下简称深度规定）和制图标准的要求，又力求简化的原则下，以实际工程的建筑施工图为例，对有关深度规定和制图标准予以细化和图样化，采用图文并茂，以图为主的形式，为国内民用建筑工程建筑施工的设计提供一种示范画法，以利于保证施工图设计质量和便于全国同行进行交流。

3 适用范围
3.1 本图集提供的图纸内容、表示深度和绘制方法适用于民用建筑工程设计建筑专业的施工图编制。
3.2 一般工业建筑工程（房屋建筑部分）的建筑施工图可参考使用。
3.3 本图集中所选择工程实例只表示建筑施工图设计深度，其设计方案和设计参数，不得作为其他工程的依据。

4 图集内容
4.1 本图集按一般施工图设计的内容，分为八部分，分别：封面、图纸目录、设计说明、平面图、立面图、剖面图、详图、门窗立面与门窗表，另附有附录。
4.2 每部分包括“【深度规定条文】”、“【补充说明】”和相应的工程图样。
4.2.1 “【深度规定条文】”是对《深度规定》原文（包括章节编号等）的直接引用，字体均为宋体。
4.2.2 “【补充说明】”为本图集提出的对施工图编制的补充要求和应该注意的问题。其中的“注”是对设计者提示设计中应注意的问题或该条目所包括的内容，其字号比其他文字小。
图样中“附注”为所选工程示例原图中的文字说明内容；图样中索引本图集选用图纸所对应的页数和详图编号，表示索引原工程图纸所对应的图号和详图编号；图样中“提示”为对本图样的提示性说明。
4.3 本图集编入八个附录，属于工程设计各阶段经常涉及的技术问题，供参考使用。
4.4 本图集的配套光盘提供了图纸目录、设计说明、建筑专业相关表格（门窗表、室内装修做法表、电梯选型表），使用时需将文件复制到本地磁盘上，并去除属性中的只读选项。文件为dwg格式，可直接引用或修改使用；配套字体文件为.shx格式，使用文件前请将.shx文件复制至CAD软件的Fonts目录下。

5 相关图集
5.1 本系列图集包括《民用建筑工程建筑初步设计深度图样》（编制中）和《民用建筑工程建筑施工图设计深度图样》。
5.2 为便于各专业配套使用：除本图外，规划总图（编制中）、结构、给排水、暖通空调、电气专业还分别编制了相应的图集。
5.3 本图集编制过程中，将民用建筑设计中各专业互提资料、相互配合的内容另行立项，编制为《民用建筑工程设计互提资料深度及图样》（编制中）。
小提示：此图内容仅展示完整标准图集里的部分截取内容，若需要完整标准请到上方自行免费下载完整图集包。

04J801：民用建筑工程建筑施工图设计深度图样

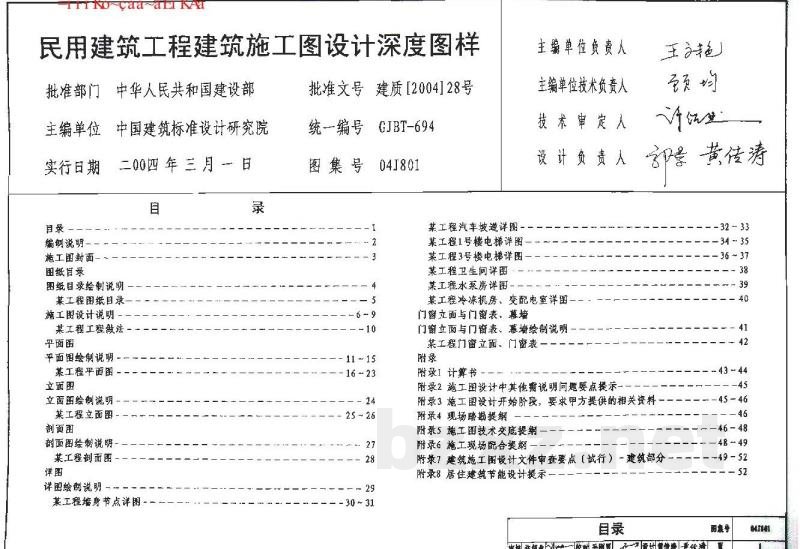

目录
编制说明

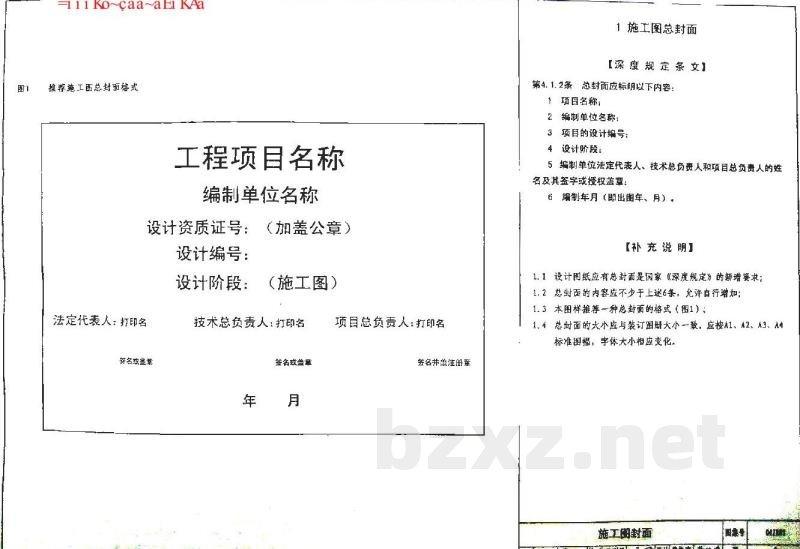

施工图封面
图纸目录

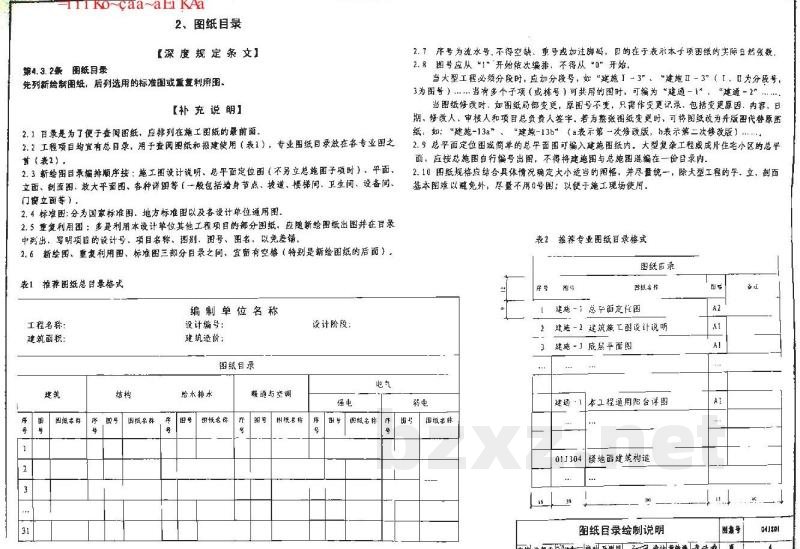

图纸目录绘制说明

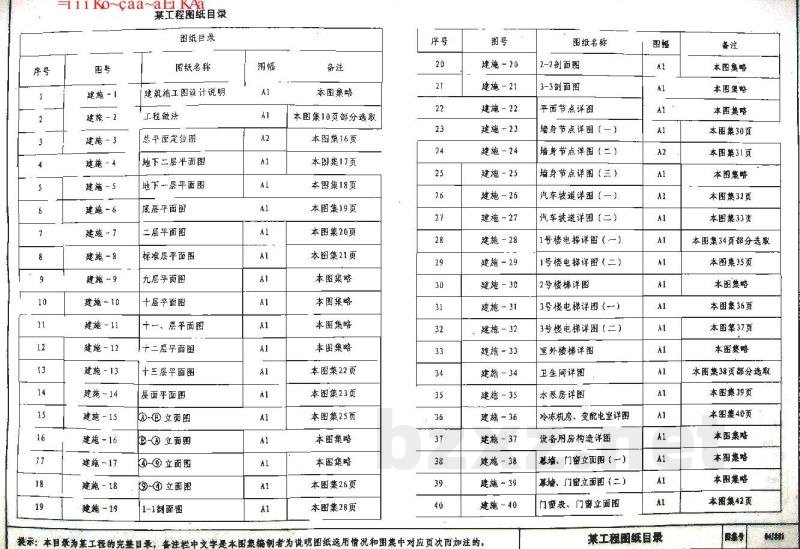

某工程图纸目录
施工图设计说明
某工程工程做法
平面图
平面图绘制说明
某工程平面图
立面图
立面图绘制说明
某工程立面图
剖面图
剖面图绘制说明
某工程剖面图
详图
详图绘制说明
某工程墙身节点详图
某工程汽车坡道详图
某工程1号楼电梯详图
某工程3号楼电梯详图
某工程卫生间详图
某工程水泵房详图
某工程冷冻机房、变配电室详图
门窗立面与门窗表、幕墙
门窗立面与门窗表、幕墙绘制说明
某工程门窗立面、门窗表
附录
附录1 计算书
附录2 施工图设计中其他需说明问题要点提示
附录3 施工图设计开始阶段，要求甲方提供的相关资料
附录4 现场踏勘提纲
附录5 施工图技术交底提纲
附录6 施工现场配合提纲
附录7 建筑施工图设计文件审查要点(试行)-建筑部分
附录8 居住建筑节能设计提示
