【18CJ40-27】 建筑防水系统构造 (二十七)

本图集是以中油佳汇防水科技（深圳）股份有限公司生产的防水材料和防水系统在建筑防水工程中的应用技术为依据编制的。图集内容主要包括：说明、适用范围、产品介绍、防水层材料选用表、各使用部位构造做法及相关构造节点详图。图集条理清楚，选用方便，能满足设计和施工的需要。该图集适用于全国各地区一般工业与民用建筑的地下工程、屋面、外墙、人防工程的防水，以及地铁隧道、地下综合管廊、水池及人工湖等防水工程。

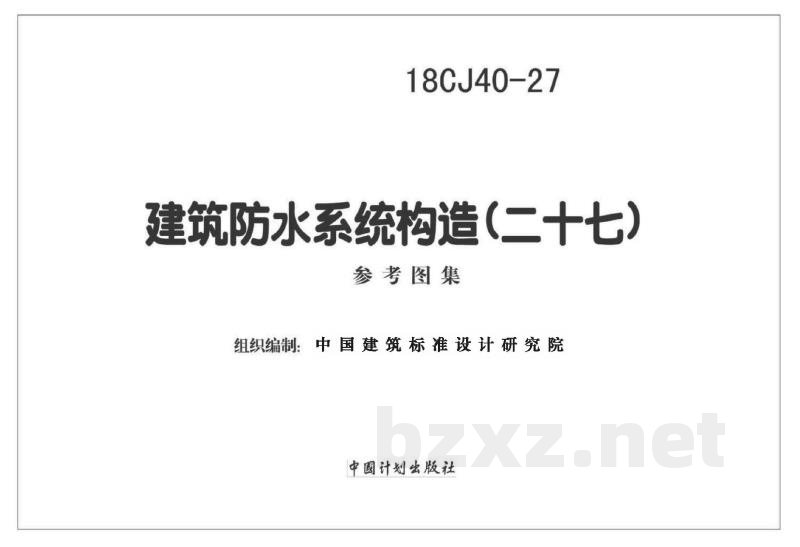

18CJ40-27 建筑防水系统构造（二十七） 参考图集

组织编制：中国建筑标准设计研究院
出版单位：中国计划出版社
出版日期：2018年2月

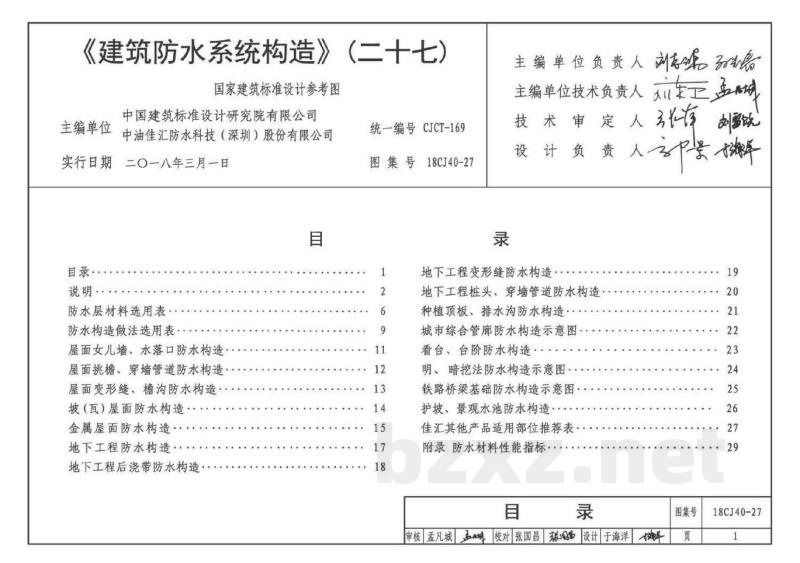

【目录】
说明
防水层材料选用表
防水构造做法选用表
屋面女儿墙、水落口防水构造
屋面挑檐、穿墙管道防水构造
屋面变形缝、檐沟防水构造
坡（瓦）屋面防水构造
金属屋面防水构造
地下工程防水构造
地下工程后浇带防水构造
地下工程变形缝防水构造
地下工程桩头、穿墙管道防水构造
种植顶板、排水沟防水构造
城市综合管廊防水构造示意图
看台、台阶防水构造
明、暗挖法防水构造示意图
铁路桥梁基础防水构造示意图
护坡、景观水池防水构造
佳汇其他产品适用部位推荐表
附录：防水材料性能指标

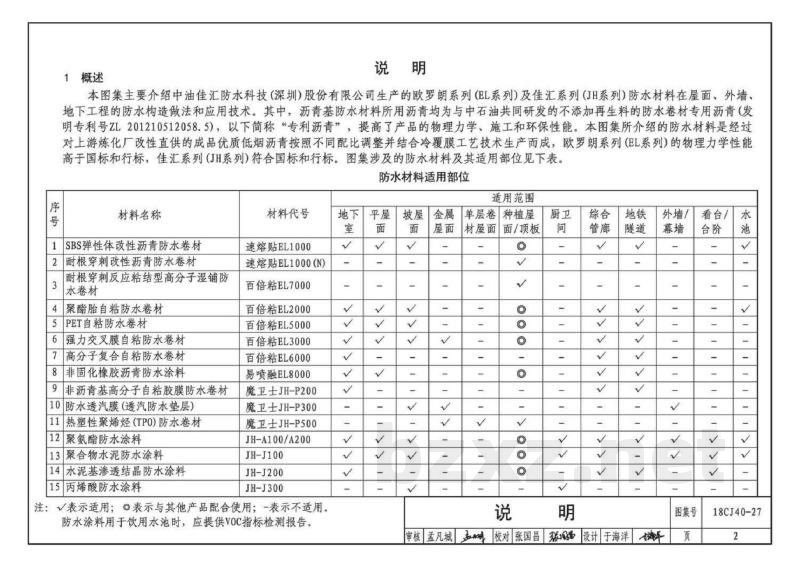

【说明】
本图集主要介绍中油佳汇防水科技（深圳）股份有限公司生产的欧罗朗系列（EL系列）及佳汇系列（JH系列）防水材料在屋面、外墙、地下工程的防水构造做法和应用技术。其中，沥青基防水材料所用沥青均为与中石油共同研发的不添加再生料的防水卷材专用沥青（发明专利号ZL201210512058.5），以下简称“专利沥青”，提高了产品的物理力学、施工和环保性能。
本图集所介绍的防水材料是经过对上游炼化厂改性直供的成品优质低烟沥青按照不同配比调整并结合冷覆膜工艺技术生产而成。其中，欧罗朗系列（EL系列）的物理力学性能高于国标和行标，佳汇系列（JH系列）符合国标和行标。

【防水材料适用部位汇总】
1. SBS弹性体改性沥青防水卷材 (速熔贴EL1000/EL1000(N))：适用地下室、平屋面、坡屋面。
2. 耐根穿刺改性沥青防水卷材 (百倍粘EL7000)：适用地下室、平屋面、坡屋面。
3. 耐根穿刺反应粘结型高分子湿铺防水卷材 (百倍粘EL2000)：适用地下室、平屋面、坡屋面。
4. 聚酯胎自粘防水卷材 (百倍粘EL5000)：适用地下室、平屋面、坡屋面。
5. PET自粘防水卷材 (百倍粘EL3000)：适用地下室、平屋面、坡屋面。
6. 强力交叉膜自粘防水卷材 (百倍粘EL6000)：适用地下室、平屋面、坡屋面。
7. 高分子复合自粘防水卷材 (易喷融EL8000)：适用平屋面、坡屋面、金属屋面。
8. 非固化橡胶沥青防水涂料 (魔卫士JH-P200/P300/P500)：适用地下室、平屋面、坡屋面、金属屋面、种植屋面/顶板。
9. 非沥青基高分子自粘胶膜防水卷材 (JH-A100/A200)：适用地下室、平屋面、坡屋面、金属屋面。
10. 防水透汽膜/防水垫层 (JH-J100/J200/J300)：适用地下室、平屋面、坡屋面。
11. 热塑性聚烯烃 (TPO) 防水卷材：适用地下室、平屋面、坡屋面、金属屋面、种植屋面/顶板。
12. 聚氨酯防水涂料：适用地下室、平屋面、坡屋面、金属屋面、种植屋面/顶板。
13. 聚合物水泥防水涂料：适用地下室、平屋面、坡屋面、金属屋面、种植屋面/顶板。
14. 水泥基渗透结晶防水涂料：适用地下室、平屋面、坡屋面、金属屋面、种植屋面/顶板。
15. 丙烯酸防水涂料：适用地下室、平屋面、坡屋面、金属屋面、种植屋面/顶板、外墙/幕墙、看台/台阶、水池。

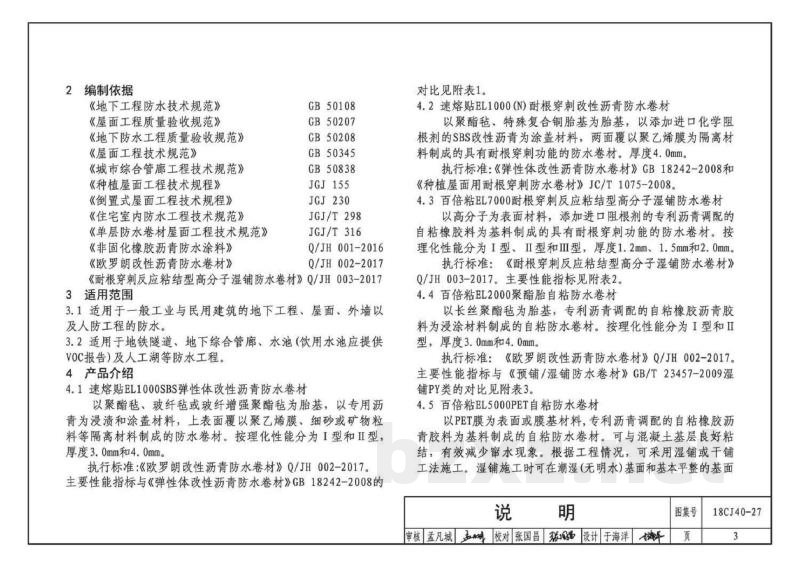

【编制依据】
《地下工程防水技术规范》
《屋面工程质量验收规范》
《地下防水工程质量验收规范》
《屋面工程技术规范》
《城市综合管廊工程技术规范》
小提示：此图内容仅展示完整标准图集里的部分截取内容，若需要完整标准请到上方自行免费下载完整图集包。
