【01SJ914】 住宅卫生间

住宅卫生间设计图集

【基本信息】
批准部门：中华人民共和国建设部
主编单位：建设部居住建筑与设备研究所、中国建筑标准设计研究所
实行日期：2001年4月27日
批准文号：建设[2001]86号
统一编号：01SJ914
图集号：GJBT-534

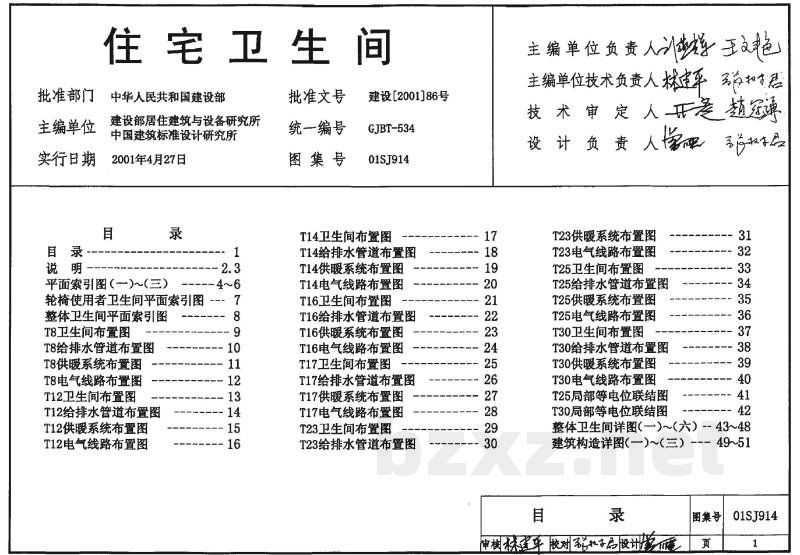

【目录】

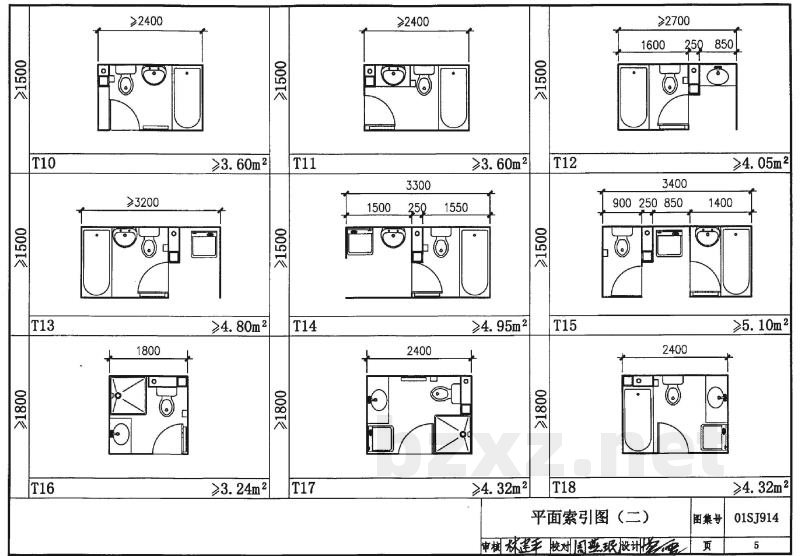

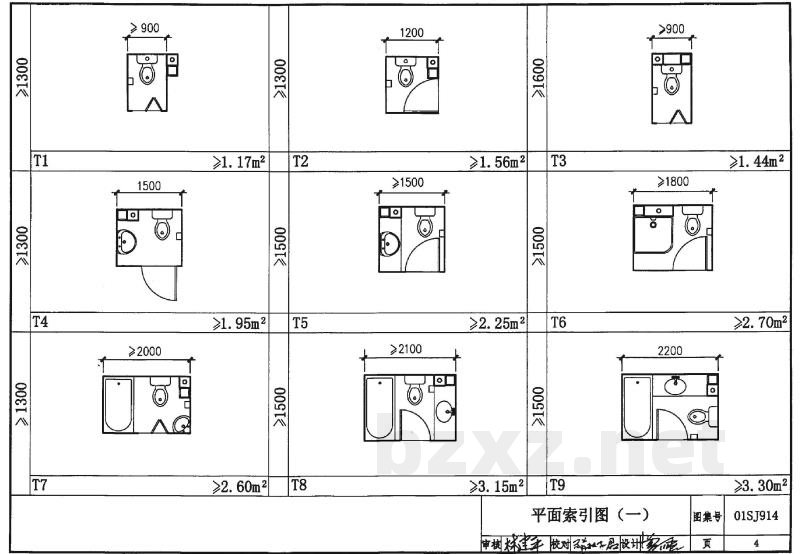

1. 平面索引图（一）～（三）
2. 轮椅使用者卫生间平面索引图
3. 整体卫生间平面索引图
4. 各类卫生间布置图（包括T8、T12、T14、T16、T17、T23、T25、T30型卫生间）
- 卫生间布置图
- 给排水管道布置图
- 供暖系统布置图
- 电气线路布置图
5. 局部等电位联结图
6. 整体卫生间详图（一）～（六）
7. 建筑构造详图（一）～（三）

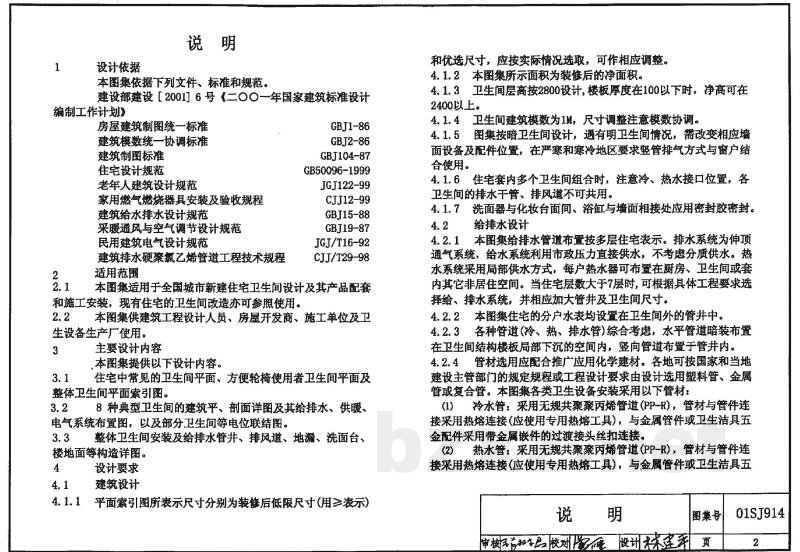

1 设计依据
本图集依据下列文件、标准和规范：
- 建设部建设［2001]6号《二〇○一年国家建筑标准设计编制工作计划》
- 房屋建筑制图统一标准 GBJ1-86
- 建筑模数统一协调标准 GBJ2-86
- 建筑制图标准 GBJ104-87
- 住宅设计规范 GB50096-1999
- 老年人建筑设计规范 JGJ122-99
- 家用燃气燃烧器具安装及验收规程 CJJ12-99
- 建筑给水排水设计规范 GBJ15-88
- 采暖通风与空气调节设计规范 GBJ19-87
- 民用建筑电气设计规范 JGJ/T16-92
- 建筑排水硬聚氯乙烯管道工程技术规程 CJJ/T29-98

2 适用范围
2.1 本图集适用于全国城市新建住宅卫生间设计及其产品配套和施工安装，现有住宅的卫生间改造亦可参照使用。
2.2 本图集供建筑工程设计人员、房屋开发商、施工单位及卫生设备生产商使用。

3 主要设计内容
3.1 本图集提供住宅中常见的卫生间平面、方便轮椅使用者卫生间平面及整体卫生间平面索引图。
3.2 提供8种典型卫生间的建筑平面、剖面详图及其给排水、供暖、电气系统布置图，以及部分卫生间等电位联结图。
3.3 提供整体卫生间安装及给排水管井、排风道、地漏、洗面台、楼地面等构造详图。

4 设计要求
4.1 建筑设计
4.1.1 平面索引图所表示尺寸分别为装修后低限尺寸（用≥表示）和优选尺寸，应按实际情况选取，可作相应调整。
4.1.2 本图集所示面积为装修后的净面积。
4.1.3 卫生间层高按2800设计，楼板厚度在100以下时，净高可在2400以上。
4.1.4 卫生间建筑模数为1M，尺寸调整注意模数协调。
4.1.5 图集按暗卫生间设计，遇有明卫生间情况，需改变相应墙面设备及配件位置。在严寒和寒冷地区，要求竖管排气方式与窗户结合使用。
4.1.6 住宅套内多个卫生间组合时，注意冷、热水接口位置，各卫生间的排水干管、排风道不可共用。
4.1.7 洗面器与化妆台面间、浴缸与墙面相接处应用密封胶密封。

4.2 给排水设计
4.2.1 本图集给排水管道布置按多层住宅表示。排水系统为伸顶通气系统，给水系统利用市政压力直接供水，不考虑分质供水。热水系统采用局部供水方式，每户热水器可布置在厨房、卫生间或套内其它非居住空间。当住宅层数大于7层时，可根据具体工程要求选择给、排水系统，并相应加大管井及卫生间尺寸。
4.2.2 本图集住宅的分户水表均设置在卫生间外的管井中。
4.2.3 各种管道（冷、热、排水管）综合考虑，水平管道暗装布置在卫生间结构楼板局部下沉的空间内，竖向管道布置于管井内。
4.2.4 管材选用应配合推广应用化学建材。各地可按国家和当地建设主管部门的规定规程或工程设计要求由设计选用塑料管、金属管或复合管。本图集各类卫生设备安装采用以下管材：

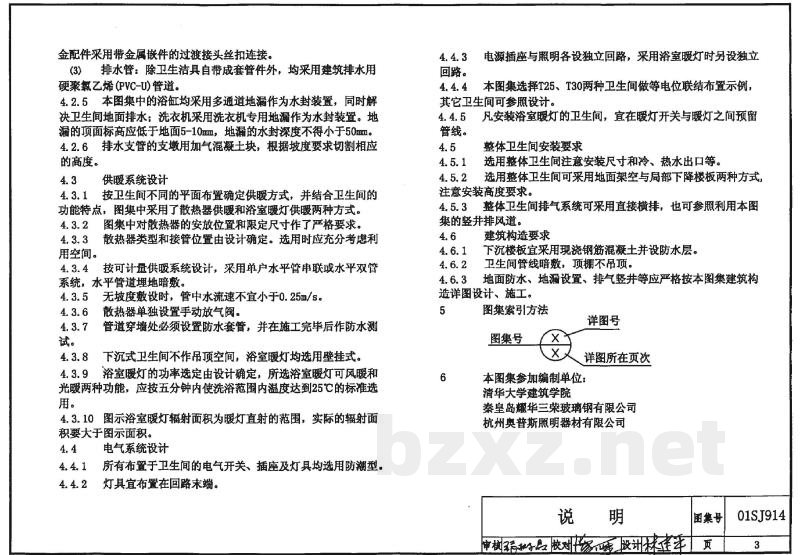

(1) 冷水管：采用无规共聚聚丙烯管道(PP-R)，管材与管件连接采用热熔连接（应使用专用热熔工具），与金属管件或卫生洁具五金配件采用带金属嵌件的过渡接头丝扣连接。
