【16CJ71-2】 柔性饰面材料（二）- TYSIN软质仿石（砖）墙面装饰系统

本图集，是以安徽泰升节能科技有限公司生产的TYSIN软质仿石（砖)、 TYSIN专用粘结砂浆及专用填缝剂、TYSIN金属装饰线、TYSIN内墙装饰线条为依据编制的。 本图集适用于工业和民用建筑新建、改建和扩建工程的内、外墙装饰。 本图集主要内容包括：TYSIN软质仿石（砖)窗口和窗套节点构造、金属窗台板处理、转角处理、勒脚和墙面及女儿墙处理构造、檐口和腰线安装构造；系统排水、透气、温度缝、防火隔离带构造及老旧墙体改造；施工步骤及工程实例等。 安徽泰升节能科技有限公司生产的TYSIN软质仿石（砖)实现了饰面涂料的工厂预喷涂，解决了现场喷涂质量不稳定因素，是一种柔性涂料预制品的新型墙面饰面材料，为内、外墙装饰做法提供了新的选择。

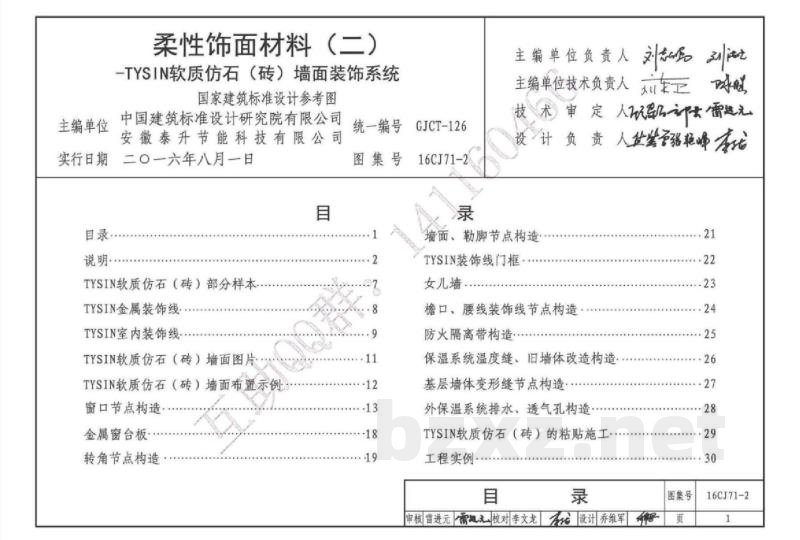

16CJ71-2 柔性饰面材料（二）—TYSIN软质仿石（砖）墙面装饰系统参考图集

主编单位：中国建筑标准设计研究院

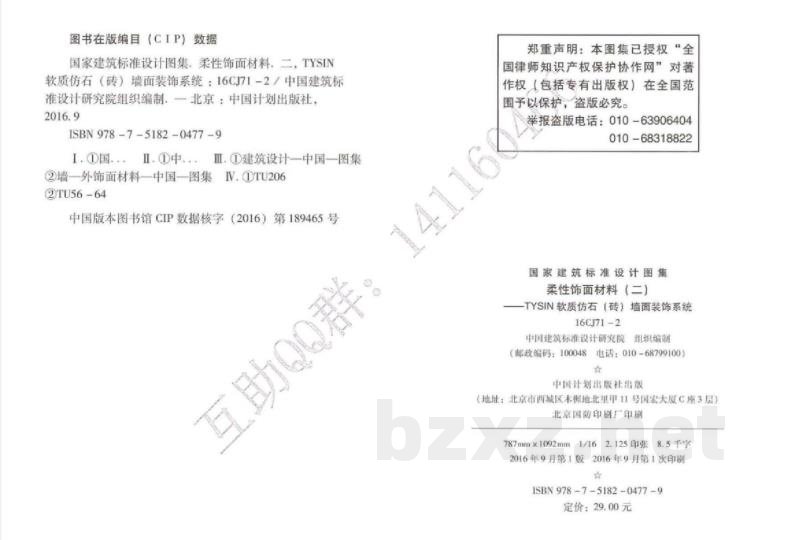

出版信息：中国计划出版社，2016年9月
ISBN：978-7-5182-0477-9
实行日期：二〇一六年八月一日

目录
- TYSIN软质仿石（砖）部分样本
- TYSIN金属装饰线
- TYSIN室内装饰线
- TYSIN软质仿石（砖）墙面图片
- TYSIN软质仿石（砖）墙面布置示例
- 窗口节点构造
- 金属窗台板
- 转角节点构造
- 统一编号
- 墙面、勒脚节点构造
- TYSIN装饰线门框
- 女儿墙
- 檐口、腰线装饰线节点构造
- 防火隔离带构造
- 保温系统温度缝、旧墙体改造构造
- 基层墙体变形缝节点构造
- 外保温系统排水、透气孔构造
- TYSIN软质仿石（砖）的粘贴施工工程实例

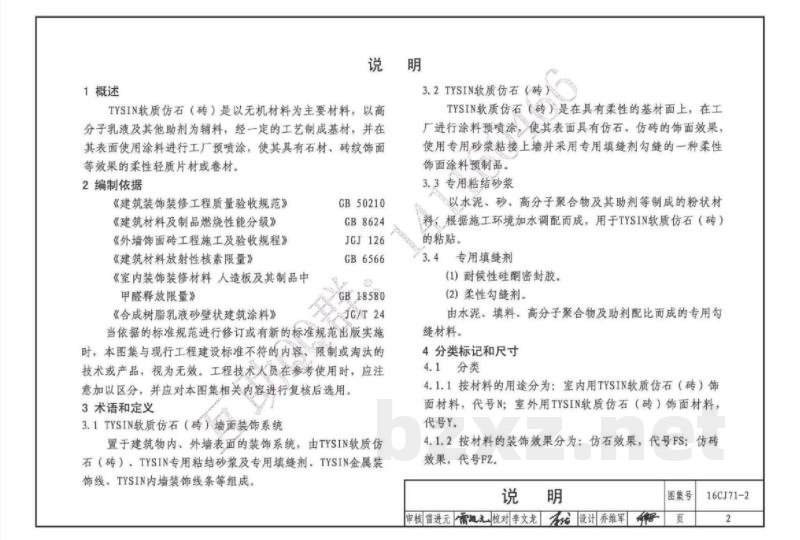

1 概述

2 编制依据
本图集依据以下标准规范进行修订：
- 《建筑装饰装修工程质量验收规范》GB50210
- 《建筑材料及制品燃烧性能分级》GB8624
- 《外墙饰面砖工程施工及验收规程》JGJ126
- 《建筑材料放射性核素限量》GB6566
- 《室内装饰装修材料人造板及其制品中甲醛释放限量》GB18580
- 《合成树脂乳液砂壁状建筑涂料》JG/T24
当依据的标准规范进行修订或有新的标准规范出版实施时，本图集与现行工程建设标准不符的内容，限制或淘汰的技术或产品，视为无效。工程技术人员在参考使用时，应注意加以区分并应对本图集相关内容进行复核后选用。

3 术语和定义
3.1 TYSIN软质仿石（砖）墙面装饰系统：置于建筑物内、外墙表面的装饰系统，由TYSIN软质仿石（砖）、TYSIN专用粘结砂浆及专用填缝剂、TYSIN金属装饰线、TYSIN内墙装饰线条等组成。
3.2 TYSIN软质仿石（砖）：是以无机材料为主要材料，以高分子乳液及其他助剂为辅料，经一定的工艺制成基材，并在其表面使用涂料进行工厂预喷涂，使其具有石材、砖纹饰面等效果的柔性轻质片材或卷材。其是在具有柔性的基材面上，在工厂进行涂料预喷涂，使其表面具有仿石、仿砖的饰面效果，使用专用砂浆粘接上墙并采用专用填缝剂勾缝的一种柔性饰面涂料预制品。
3.3 专用粘结砂浆：以水泥、砂、高分子聚合物及其助剂等制成的粉状材料，根据施工环境加水调配而成，用于TYSIN软质仿石（砖）的粘贴。
3.4 专用填缝剂：包括（1）耐候性硅酮密封胶；（2）柔性勾缝剂。其中，柔性勾缝剂是由水泥、填料、高分子聚合物及助剂配比而成的专用勾缝材料。

4 分类、标记和尺寸
4.1 分类
4.1.1 按材料的用途分为：室内用TYSIN软质仿石（砖）饰面材料，代号N；室外用TYSIN软质仿石（砖）饰面材料，代号Y。
4.1.2 按材料的装饰效果分为：仿石效果，代号FS；仿砖效果，代号FZ。

4.2 标记
产品按下列顺序标记：产品名称、分类、规格（RX-用途-效果-规格）。
