【14CJ49】 混凝土榫卯空心砌块建筑构造—太极金圆墙体系列材料

　　14CJ49《混凝土榫卯空心砌块建筑构造-太极金圆墙体系列材料》是以北京太极金圆新型材料技术有限公司的混凝土榫卯空心砌块在墙体工程的应用技术为依据编制的国家建筑标准设计参考图。　　图集内容主要包括：说明、开间尺寸选用（芯柱）、开间尺寸选用（构造柱）、窗间墙排块组合、设芯柱开间立面排块示例、设构造柱开间立面排块示例、外墙墙身剖面、内墙层间砌块组砌示例、外保温-保温层厚度选用表、内保温、复合保温-保温层厚度选用表，图集提供了外墙基础墙身、勒脚、外保温窗口节点构造、内保温窗口节点构造、外墙节点、变形缝、洗池、水箱安装详图、电气管线安装示例等的节点大样，供设计人员设计选用。　　图集适用于全国不同的建筑气候区，非抗震设防地区和抗震设防烈度为6度至8度地区的低层和多层承重砌块墙体建筑的设计与施工。

14CJ49：混凝土榫卯空心砌块建筑构造—太极金圆墙体系列材料

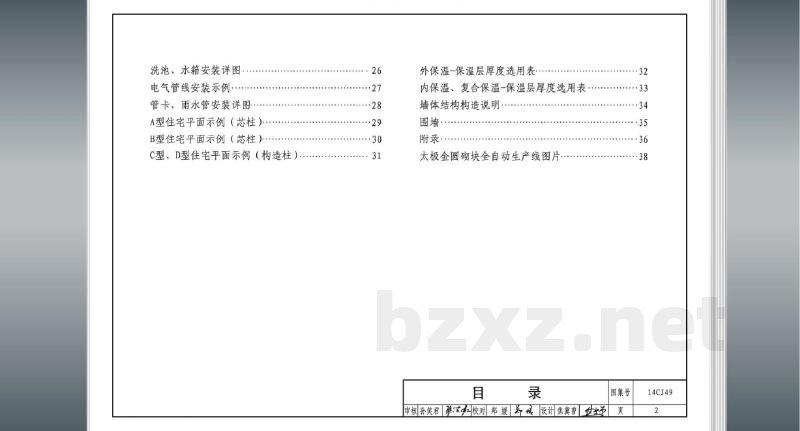

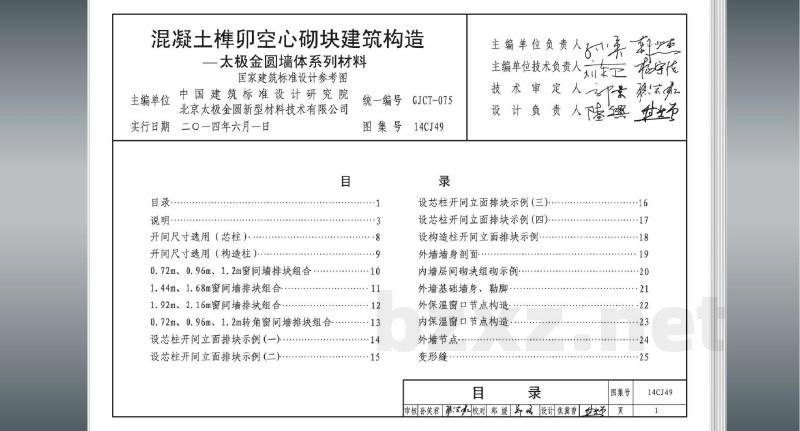

目录
说明
开间尺寸选用(芯柱)
开间尺寸选用(构造柱)
0.72m、0.96m、1.2m窗间墙排块组合
1.44m、1.68m窗间墙排块组合
1.92m、2.16m窗间墙排块组合
0.72m、0.96m、1.2m转角窗间墙排块组合
设芯柱开间立面排块示例(一)
设芯柱开间立面排块示例(二)
设芯柱开间立面排块示例(三)
设芯柱开间立面排块示例(四)
设构造柱开间立面排块示例
外墙墙身剖面
内墙层间砌块组砌示例
外墙基础墙身、勒脚
外保温窗口节点构造
内保温窗口节点构造
外墙节点
变形缝
洗池、水箱安装详图
电气管线安装示例
管卡、雨水管安装详图
A型住宅平面示例(芯柱)
B型住宅平面示例(芯柱)
C型、D型住宅平面示例(构造柱)
外保温-保温层厚度选用表
内保温、复合保温-保温层厚度选用表
墙体结构构造说明
围墙
附录
太极金圆砌块全自动生产线图片
