【13CD701-4】 铜铝复合母线（参考图集）

13CD701-4
铜铝复合母线
参考图集
中国建筑标准设计研究院
13CD701-4
铜铝复合母线
参考图集
组织编制：
中国建筑标准设计研究院
中國计划出版社
主编单位
铜铝复合母线
国家建筑标准设参考图
中国建筑标准设计研究院
苏州华铜复合材料有限公司
实行扫期
二〇一三年七月一日

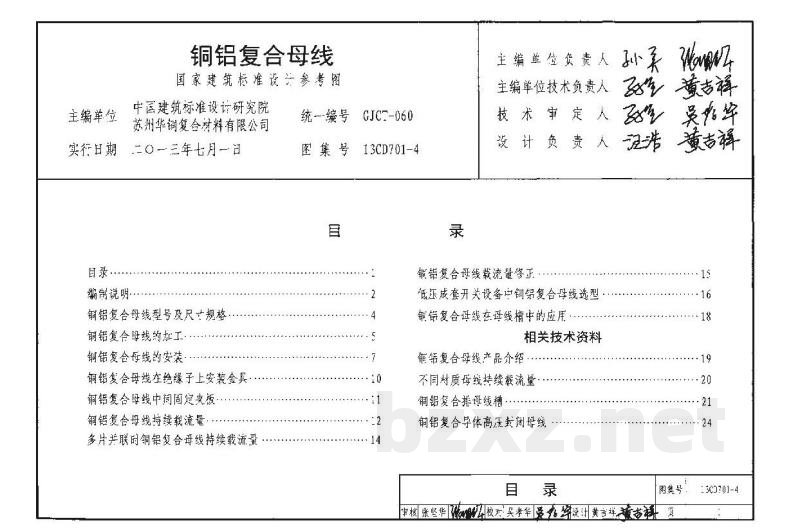

编制说明.
铜铝复合母线型号及尺寸规格
铜铝复合母线的加工
铜铝复合母线钓安装
铜铝复合母线在绝缘子上安装金具铜铝复合母线中间固定夹板
铜铝复合母线持续载流量
多片关联时铜铝复合母线持续载流量统—-编号
图集号
GJCT-060
13CD701-4
主编单位负责人
主编单位技术负责人
技术审定人
设计负责人
钜钜复合母线载流量修正
低证成套开关设备中铜铝复合母线选型销错复合过线在过线榨中的应用相关技术资料
钜铝复合母线产品介绍
不同材质母线持续载流量
铜铝复合排母线槽
铜铝复合导体高压表闭母线
黄吉福
吴格车
黄吉福
图集号
宇核张坚华校太吴孝华爱鲁综设计黄言豫多科303701-4

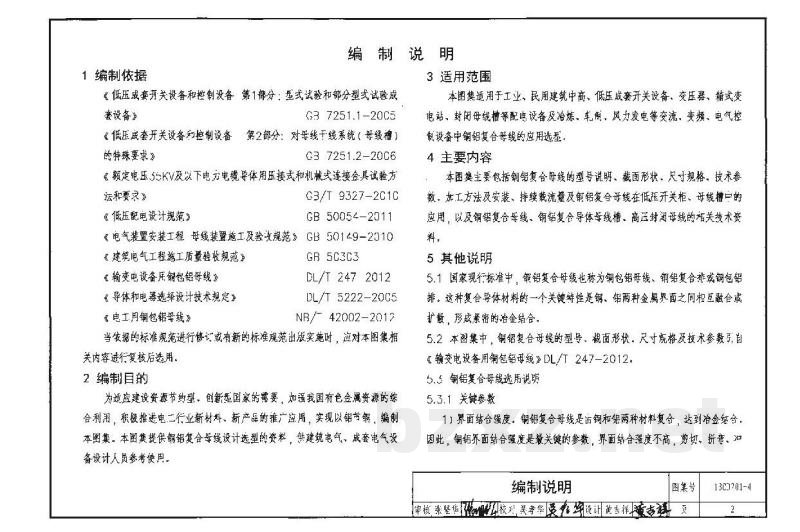

1编制依据
编制说明
3适用范围
《低压成套开关设备和控制没备第1部分：型式试验和部分型式试验成套设备》
G3 7251.1-20C5
《低压成套开关设备控制设备第2部分：对母线干线系统【母线稽】的特殊要求》
G3 7251.2-20C6
《额定电压,55KV及以下电力电缆导体用压接式和机械式连接会具试验方法和要》
《低压配电设计规范》
G3/T 9327-2C1C
GB 50054-2011
&电气装置安装工程母线装置施工及验改规范》GB50149-2010《建筑电气工程施工质量验收规范》公输变电设备用铜包铝母线》
《导体和电器选择设计技术规定》电工月铜包铝安线》
GB 5C3C3
DL/T 247 2012
DL/T 5222-20C5
NB/-42002-2012
当袋据的标准规范进行修订或有新的标准规范出版实施时，对本图集相关内容进行复核后选用。
2 编制目的
为适应建设资源节约型、创新型国家的需要，加强我国有色属资源的综合利用，积极推送电二行业新材辉、新产品的推广用，实现以铝芍案，编制本图集。本图集提供铜铝复合每线设计选型的资料，供建筑电气，成套电气设备设计人员参考使用。
本图集适用于工业、民用建筑中商、低压成套开关设备、交压器、箱式变电站，封阅母线槽等配电设备及陷炼、转制，风力发电等交流，变频、电气控制设备中铜铝复合母线的应用选型，4主要内容
本图主要包括铜复合母线的型卡说明、截面形状，尺寸规格，技术参数，龙工方法及安装、持续载流量及锯铝复合母线在低压开关柜、母线槽户的应用，以及铜铝复合每线、销铝复合导体每线槽，高三封闵母线的相关技术资料。
5其他说明
5.1国家现行标准中，氰铝复合母线也称为铜包铝母线，铜铝复合排或铜包铝排。这种复合导体材料的一个关键特性是锅、帮两种金属界面之间相互融仓或扩散，形成紧密的冶金结合。
5.2本图集中，铜铝复合母线的型号。截面形状，尺寸规格及技术参数引自《输变电设备用匍包铝母线》DL/T247-2012。5.3铜铝复合母线选用说明
5.3.1关健参数
1」界面结合强度。铜铝复合母线是市铜和铝两种材料复合，站到冶金综合。因此，铜铝界面结合强度是最关键的参数，界面结合强度不高，剪切、折弯、治编制说明
图集号
中核张坚华校政吴考华医绵设训黄专祥支页1307701-4

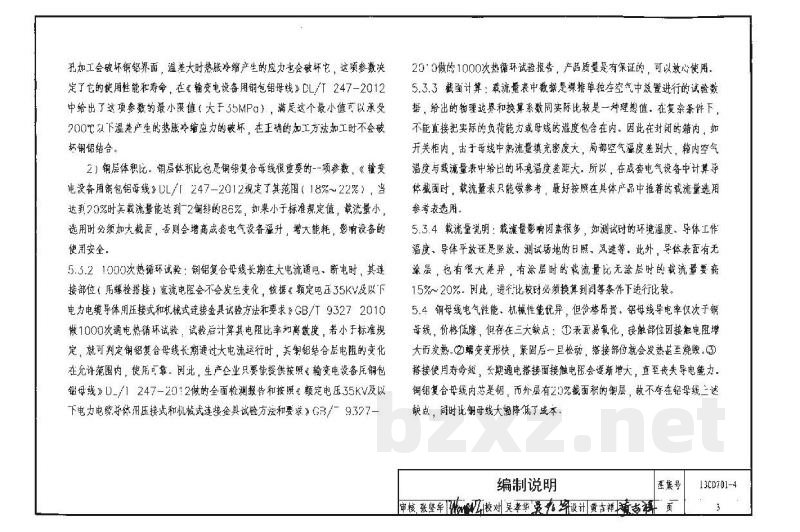

引加工会破坏锯铝界面，温差大时热胀冷缩产生的应也会破坏它，这项参数决定了它的使用性能和寿命，在&输变电设备用铜包铝母线》CL/T247-2012中给出了这项参数的最小限值（大于35MPa），满足这个最小值可以承受200℃以下温差产生的热胀冷缩应力的破坏，在正确的加工方法加工时不会破拨铜铝结合
2）铜层体积比。铜层体积比也是铜铝复合每线很重要的--项参数，《输变电没备用销包铝每线》以L/「247-2012规定了其范围（18%~22%），当达到20%时真载流量能达到-2谢排的86%，如果小子标准规定值，戴流量小选用时必须如大载面，否则会增高成套电气设备漫升：增大能耗，影均设备的使用安全，
5.3.21000次热循环试验：铜铝复合母线长期在大电流通月、断电时，其连接部位（用螺栓搭接）直流电阻会不会发生变化，核据《额定电压35KV及以下电力电缆导体用压接式和机械式违接金具试验方法和要求GB/T93272010做1000次通电热循环试验，试验后计算其电阻比率利离度，署小于标准规定，就可判定匍铝复合母线长期通过大电流运行时，其润铝结合层电阻的变化在充许范围内，使用可靠。闵此，生产企业只要能提供按照《输变电设备库铜包铝母线》D-/1247-2012做的全面检测报告和按照额定电压35KV及以下电力电缴导依用压接式和机械式连接金具试验方法和要求》GB/-9.327-200做使1000次热循环试验报告，产品质量是有保证的，可以效心使用。5.3.3 截面计算，戴流量表中数据是课排单独在空气中效置进行的试验数据，给出的物理达界和换算系数同实际比较是一种理想值。在复杂条件下，不能直接把实际的负荷能力或母线的温度包含在内。因此在封闭的箱内，如开关柜内，由于母线中超流量填充密度大，局部空气漫度差别大，籍内空气温度与裁流量表中给出的环竟温度差距大。所以，在成套电气设备中计算导体载面时，戴流量表只能做参考，最好按照在具体产品中推荐咕载流量选用参考表选用。
5.3.4载流量说明：载流量影响因素很多，如测试时的环境温度、导体工作温度，导伴平效还是竖放，测试场地的日照，风速等此外，导体表面有无涂层，也有很大差异，有涂层时的载流量比无涂层时的载流量要高15%～20%，因此，进行比较时必须换算到同等条件下选行比较，5.4铜母线电气性能、机械性能优异，但价格昂贯。铝母线导电率仅次于铜每线，价格低廉，但存在三大缺点；①表面易氧化，接触部位因接触电阻增大而发热，2螺变变形快，紧固后一旦松动，搭接部位就会发熟甚至烧毁。①搭接使月寿命短，长期通电搭接面接触电阻会逐断增大，直至丧失导电能力。铜铝复合母线内芯是铝，币外层有2们%裁面积的制层，故不存在铝母线二齿缺点，同时比母线大辐降低了成本、编制说明
连集号
审核张坚华张o校对吴孝华爱穿设计黄吉祥支科页13CD701-4
TLM--口XO
标称尺寸axb（mm）
类别代号（截面形状，全圆边形用Q表示，圆角形用Y表示）型式代号（铜铝复合母线型式代号用TLM表示）O
全圆边
图1铜铝复合母线截面形状
铜铝复合母线主要技术参数：
1销层体积比：20%允许范围为18%~22%2.铜层厚度偏差：允许偏差为制层平均厚度的土10%3.密度：3.94g/cm允许偏差为3.2%，4.平直度：在1m范围内窄边不大于2mm，宽边不大于5mm。5.抗拉强度与延伸率，铜铝复合母线的抗拉强度110MP，伸长率≥1.5%6.弯曲：母线的弯曲直径应符合下表规定：铜铝复合母线弯曲直径（mm）
标称尺寸。
弯曲直径
7.直流电阻和导电率：20℃直流电阻率（Q·m）≤0.02606，导电率%IACS>66.2.
8.界面结合的剪切强度：>35MPa9.温度变化特性：在-40℃~110℃范围内，其界面结合剪切强度应≥35MPg.铜铝复合母线的规格（mm）
牵边。
宽边b
63(60)
125（120)
注：○表示常用规格，△表示特殊规格。6.3
铜铝复合母线的尺寸偏差
（mm）
标称尺寸
30<≤100
窄边0
铜铝复合母线型号及尺寸规格
宽地b
图集号
审核张坚华NoW校对昊孝华九练设计黄吉祥吉科页
13CD701-4
1切断
1.1用锯床切断：采用液压锯床锯片采用细齿锯片（锯铝合金用锯片），为了延长锯片的使用时间，锯切的同时必须用乳化液冷却。1.2用冲床切断。宜采用平切，如图2所示，铜铝复合母线较长时应使用支架，使工件与模具保持在同一平面。1.3用母排多工位加工机切断。可采用直切，或者模具上模带有斜度，如图3而不应采用图4方式，否则会使工件裁面中间或两侧严重变形造成铜铝分层2打孔
2.1用冲床冲孔。其冲孔模具间隙必须按箫铝复合母线材料要求调整，尤其是同时冲多孔及U形孔（图5）时，模具上模必须有脱料压紧装置，如图6所示。2.2用母排多工位加工机时，应调整模具间（参考第6页模具间隐表），并应保证模具在闭合运行时凸模、凹模同轴度，如图7所示。2.3用钻床钻孔
2.3.1用钻床钻孔时，在即将钻透或钻透后向上回钻头时，应轻压轻提，避免底部或顶部的铜铝分层。
2.3.2铜铝复合排在钻孔时下部应垫板严禁悬空2.3.3在钻孔时必频用乳化液或肥皂水冷却2.3.4用手电钻钻孔时，钻头应磨制成图8形状，并且在即将钻透时应轻轻下压，冲床上模F
冲床下模
图2冲床及支架示意图
图5U形孔
图3母排多工位加工机切断
图4错误的切断方法
弹性横胶棒
图6冲孔上模托料压紧装置
图7多工位加工机打孔
铜铝复合母线的加工
图8钻头形状
图集号
审核张坚华No校对吴孝华受练设计黄吉祥书社13CD701-4
3折套
3.1销铝复合母线折套如图9所示，弯曲直径见本图集第4页。
3.2折弯过程中应尽量减小材料表面的摩擦力。3.3折弯模具的R角应根据材料的厚度及时调整，折弯模具参考图10。
3.4严禁以图11所示形忧对材料进行折变这种形状会对所有材料的导电性能产生较大的影响。25
图9母线平弯
4推荐模具问隙如下表所示：
模具间隙表
材料厚度b（mm）
3<≤6
710注：表中间隙值为双边间隙。
模具同陈（mm）
图10折弯模具
注：图中所标注尺寸仅供
参考，可根据产品要求
进行调整。
此处弯曲半径太小
材料被折成近似直角
图11错误的折弯方法
铜铝复合母线的加工
图集号
审核 张坚华Mo校对吴孝华溪车设黄吉祥古祥13CD701-4
1母线的连接
1.1母线与母线或母线与电器的接线端子，当采用螺栓搭接连接时的钻孔直径和搭接长度及螺栓规格见下表：情母线螺栓搭接尺寸表
势接形式
连接尺寸（mm）
100~80
100~80
12531.5~25
10031.5~25
b1或b2
b1或b2
b1或b2
b1或b2
b1或b2
b1或b2
钻孔要求
（mm）个数
注：1.矩形母线采用螺检固定搭接时，连接处距支柱绝缘子的支持夹板边综不应小于50mm；上片母线端头与下片母线平套开始处的距离不应小于50mm，见第8页图12.2.本表引自建筑工程施工质量验收规范》GB50303-2002.搭接形式
连接尺寸（mm）
铜铝复合母线的安装
钻孔要求
图集号
审核张坚华O校对汪浩浩设计黄吉祥当祥2
13CD701-4
1.2用力矩柠紧钢制连接螺栓的力矩值及采用的平垫圈规格见下表母线搭接螺栓的柠紧力矩
螺栓规格
紧固力矩（N·m）
17.7~22.6
31.4~39.2
51.0~60.8
78.5~98.1
156.9~196.2
274.6~313.2
垫圈标称值
适用排宽
125~140
160~200
注：1母线搭换面保持清洁，涂电力复合酯，螺栓孔周达无毛刺。母线与母线搭接面要塘锡（如母线已钝化可不需携镜）2.螺栓受力均匀，不使接线端子受额外应力，3.上表中垫图参数引至GB96《大垫图》，排宽50mm及以下采用普通平垫图，>50
图12母线螺栓搭接尺寸示意
2母线安装的最小安全距离见下表室内裸母线最小安全净距（mm）项目
1.带电部分至接地部分之间
A12.网状和板状遮拦询上延伸线距高地2.3m处与遮拦上方带电部分之间
1.不同相的带电部分之间
2.断路器和隔离开关的断口两侧带电部分之间1.惯状遮拦至带电部分之间
2.交叉的不同时停电检修的无遮拦带电部分之间B2网状遮拦至带电部分之间
无邀拦棵导体至地（楼）面之间平行的不同时停电检修的无遮拦禄导体之间通向室外的出线套管至室外通道的路面注：图E.1和图E.2见本图集第9页。图卡
铜铝复合母线的安装
额定电压（kV)bZxz.net
图集号
审核张坚华2NoW校对汪浩一2浩设计黄吉祥演支社页
13CD701-4
室内A1、A2、B1、B2、C、D值校验0061
室内B1、E值校验
3母线在绝缘子上安装应等合以下要求3.1金属与绝蒙子间的阎定平整牢固，不使母线受颤外应力，3.2交流母线的固定金具或其他支持金具不形成闭合铁磁回路，3.3除固定点外，当母线平置时，母线支持夹板的上部乐板与母线间有1~1.5mm的间隙：当母线立置时，上部压板与母线间有1.5~2mm的间隙。3.4母线的固定点，每段设置1个，设置于全长或两母线伸缩节的中点。3.5母线采用螺栓搭接时，连接处距绝缘子的支持夹板过缘不小于50mm。4，母线安装金具的尺寸规格见本图集第10页～第11页图13～图19，5每母线的相序排列及涂色
5.1上下布置的交流母线，由上至下排列为A、B，C相，直流母线正极在上负极在下
5.2 水平布置的交流母线、由盘后向盘前排列为A.B、C相，直流母线正极在后，负极在前。
5.3面对引下线的交流母线，由左至有排列为A、B、C相，直流母线正极在左，负极在右。
5.L交流母线，A相为黄色，B相为绿色、C相为红色：直流母线，正极为褐色，负极为蓝色，在连接处或支持件边缘两侧10mm以内不涂色。铜铝复合母线的安装
图集号
审校张坚华0校对吴孝华医在设计黄吉祥区态科更13CD701-4
图13上夹板
图14下夹板
图15母线夹子
母绿鼠度
尺寸表（mm）
母线厚度+2
铜铝复合母线在绝缘子上安装金具垫圈
!图集号
审或张坚华30W校对迁浩2满没计黄吉祥专页13CD70:-4
