【16D702-6、16MR606】 城市照明设计与施工

国家建筑标准设计图集
16D702-6
16MR606
国家建筑
国家建筑标准设计
国家建筑标准设计
城市照明设计与施工
国家建筑标准设计
国家建筑标准设计
国家建筑标准设计
国家建筑标准设计
中国建筑标准设计研究院

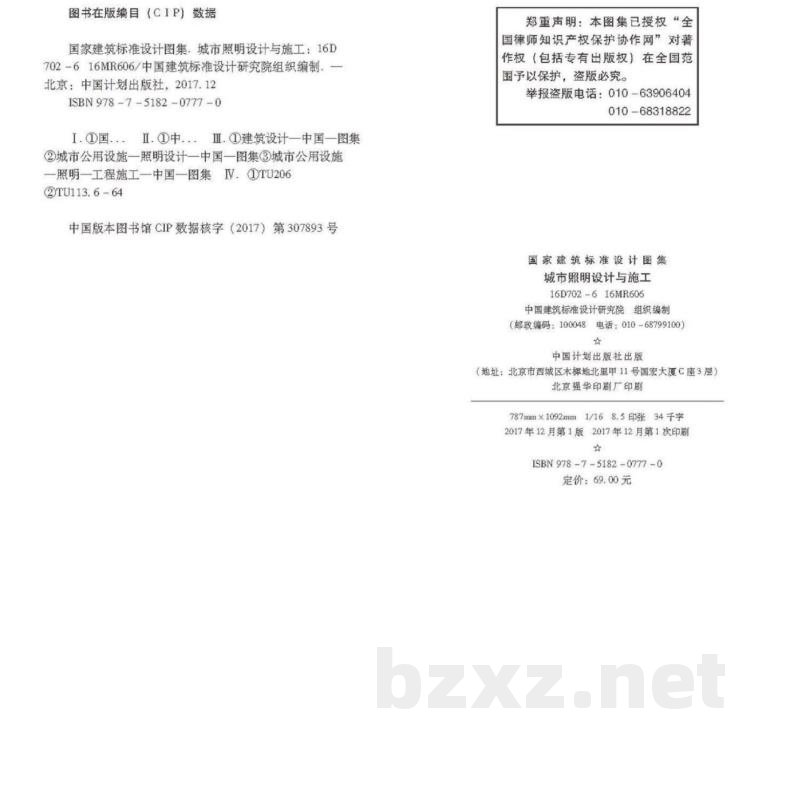

图书在版编目（CIP）数据
国家建筑标准设计图集：城市照明设计与施工：16D702-616MR606/中国建筑标准设计研究院组织编制：一北京：中国计划出版社，2017.12ISBN978-7-5182-0777-0
I.?国I.?中...?建筑设计一中国一图集②城市公用设施一照明设计一中国一图集③城市公用设施一照明一工程施工一中国一图集IV.①TU206②TU113.6-64
中国版本图书馆CIP数据核字（2017）第307893号郑重声明：本图集已授权“全
国律师知识产权保护协作网”对著作权（包括专有出版权）在全国范围予以保护，盗版必究。
举报盗版电话：010-63906404
010-68318822
国家建筑标准设计图集
城市照明设计与施工
16D702-616MR606
中国建筑标准设计研究院组织编制（邮政编码：100048电话：010-68799100）会
中国计划出版社出版
（地址：北京市西城区木棒地北里甲11号国宏大厦C座3层）北京强华印刷厂印刷
787mm×1092mm1/168.5印张34千字2017年12月第1版2017年12月第1次印刷ISBN978-7-5182-0777-0
定价：69.00元

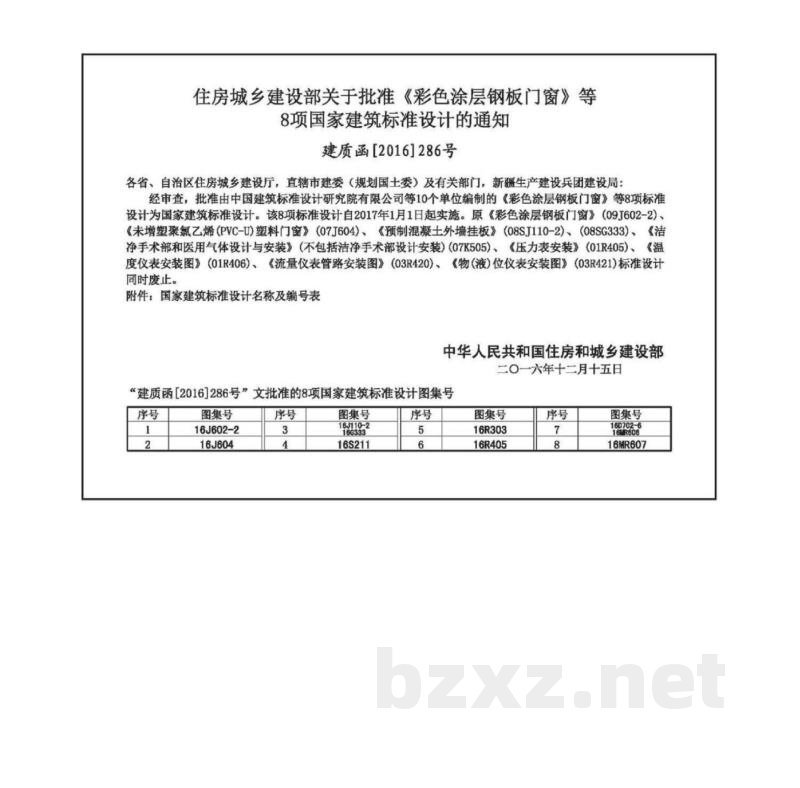

住房城乡建设部关于批准《彩色涂层钢板门窗》等8项国家建筑标准设计的通知
建质函[2016]286号
各省、自治区住房城乡建设厅，直辖市建委（规划国土委）及有关部门，新疆生产建设兵团建设局：经审查，批准由中国建筑标准设计研究院有限公司等10个单位编制的《彩色涂层钢板门窗》等8项标准设计为国家建筑标准设计。该8项标准设计自2017年1月1日起实施。原《彩色涂层钢板门窗》（09J602-2）《未增塑聚氯乙烯（PVC-U）塑料门窗》（07J604）、《预制混凝土外墙挂板》（08SJ110-2）、（08SG333），《洁净手术部和医用气体设计与安装》（不包括洁净手术部设计安装）（07K505）（压力表安装》（01R405），《温度仪表安装图》（01R406）、《流量仪表管路安装图》（03R420）、《物（液）位仪表安装图》（03R421)标准设计同时废止。
附件：国家建筑标准设计名称及编号表中华人民共和国住房和城乡建设部二O一六年十二月十五日
“建质函[2016]286号”文批准的8项国家建筑标准设计图集号序号
图集号
16J602-2
16J604
图集号
183932
16S211
图集号
16R303
16R405
图集号
16MR607

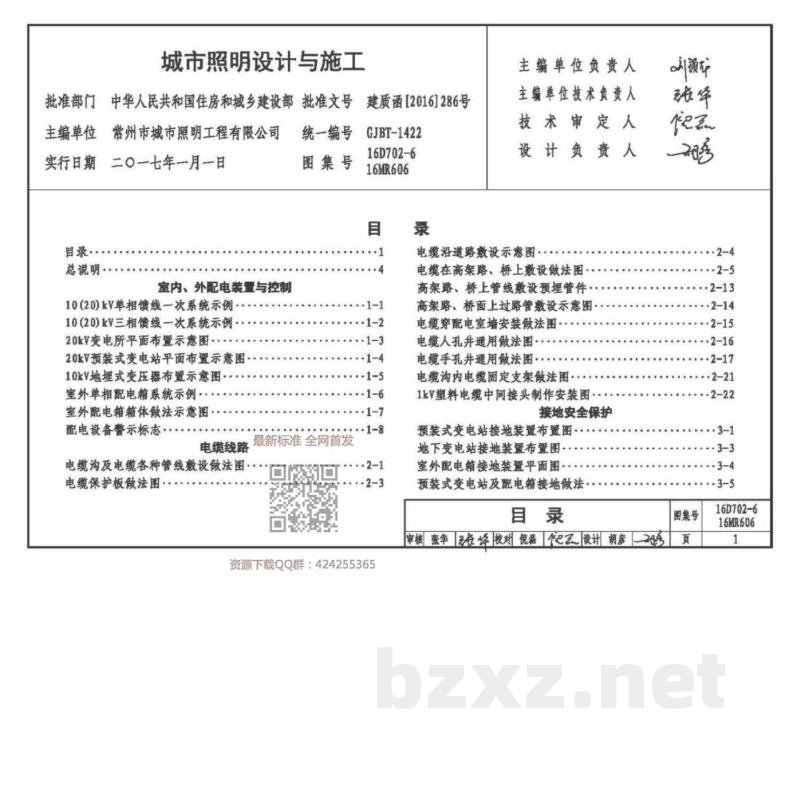

城市照明设计与施工
批准部门 中华人民共和国住房和城乡建设部 批准文号主编单位常州市城市照明工程有限公司实行日期二O一七年一月一日
总说明·
室内、外配电装置与控制
10(20)kV单相馈线一次系统示例10（20）kV三相馈线一次系统示例20kV变电所平面布置示意图
20kV预装式变电站平面布置示意图10kV地埋式变压器布置示意图
室外单相配电箱系统示例·
室外配电箱箱体做法示意图
配电设备警示标志
电缆线路
电缆沟及电缆各种管线数设做法图电缆保护板做法围
统一编号
图集号
建质函[2016]286号
GJBT-1422
16D702-6
16MR606
最新标准全网首发
资源下载QQ群：424255365
主编单位负责人
主编单位技术负责人
技术审定人
设计负责人
电缆沿道路数设示意图
电缆在高架路、桥上敷设做法图·高架路、桥上管线数设预埋管件。高架路、桥面上过路管数设示意图电缆穿配电室安装做法图·
电缆人孔井通用做法图·
电缆手孔井通用做法图·
电缆沟内电缆固定支架做法图
1kV塑料电缆中接头制作安装图
接地安全保护
预装式交电站接地装置布置图
地下变电站接地装置布置图
室外配电箱接地装置平面图
预装式变电站及配电箱接地做法目录
审核张华峰校对倪磊化2设计胡彦2车
·2-13
·2-14
·2-16
··2-17
·2-21
图集号
16D702-6
16MR606

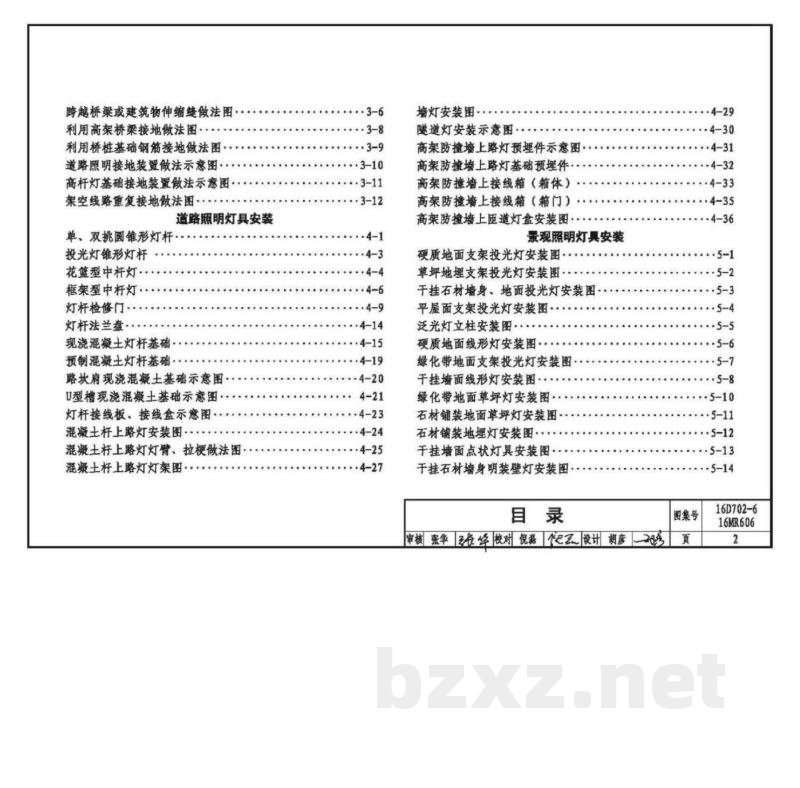

跨越桥柔或建筑物伸缩练做法图利用高架桥柔接地做法图：
利用桥桩基础钢筋接地做法图
适道路照明接地装置做法示意图·高杆灯基础接地装置做法示意图架空线路重复接地做法图··
道路照明灯具安装
单、双挑圆锥形灯杆
投光灯锥形灯杆
花篮型中杆灯··
框架型中杆灯
灯杆检修门·.
灯杆法兰盘··
现浇混凝土灯杆基础·！
预制混凝土灯杆基础·
路坎肩现浇混凝土基础示意图
U型精现浇混凝土基础示意图
灯杆接线板、接线盒示意图·
混聚土杆上路灯安装图·
港凝土杆上路灯灯臂、拉梗做法图混聚土杆上路灯灯架图·
·3-12
·4-14
·4-15
·4-19
墙灯安装图·
隧道灯安装示意图·
商架防撞墙上路灯预埋件示意图商架防撞墙上路灯基础预埋件
高架防撞上接线箱（箱体）
高架防撞墙上接线箱（箱门）：高架防撞墙上距道灯盒安装图·景观照明灯具安装
硬质地面支架投光灯安装图·
草坪地埋支架投光灯安装图
千挂石材墙身、地面投光灯安装图平屋面支架投光灯安装图
泛光灯立柱安装图·
硬质地面线形灯安装图
绿化带地面支架投光灯安装图
千挂墙面线形灯安装图··
绿化带地面草坪灯安装图
石材铺装地面草坪灯安装图
石材铺装地埋灯安装图.
千挂墙面点状灯具安装图
千挂石材墙身明装壁灯安装图
申核张华峰校对倪磊化设计胡彦-4-29
·4-35
·5-10
.-5-14
图集号
16D702-6
16MR606
于挂培面嵌入式侧壁灯安装图·：顶橱嵌入式简灯安装图bzxZ.net
内透光窗帘盒线型灯安装图
瓦屋面投光灯（瓦灯）安装图·坡屋面条形灯安装图·
硬质地面水下照明灯安装图
软质池底水下照明灯安装图·
梯形合阶柔性灯带安装图
··5-16
.·5-18
·5-22
轮廊灯安装示意图·
城市照明节能设计：
城市照明节能方案··
城市照明器材
城市照明节能
城市照明智能控制系统·
城市照明运行中的控制节能指施·目录
审核张华峰校对倪磊Z设计胡彦
图集号
·6-10
16D702-6
16MR606
1编制依据
总说明
3图集内容
1.1本图集报据建设部建质函[2006]71号关于印发《二O〇六年国家建筑标准设计编制工作计划》的通知”进行编制。1.2现行国家标准规范
《系统接地的型式及安全技术要求》《商压/低压预装式变电站》
《LED城市道路照明应用技术要求》《20kV及以下变电所设计规范》《低压配电设计规范》
GB14050-2008
GB17467-2010
GB/T31832-2015
GB50053-2013
GB 50054-2011
《电气装置安装工程接地装置施工及验收规范》GB 50169-2016《电力工程电缆设计规范》
《建筑电气工程施工质量验收规范》《灯真第1部分：一般要求与试验》《城市道路照明设计标准》
《城市道路照明工程施工及验收规程》《地下式变压器》
《城市夜景照明设计规范》
GB50217-2018
GB50303-2015
GB 7000.1-2015
CJJ45-2015
CJJ89-2012
JB/T10544-2006
JGJ/T163-2008
当依据的标准规范进行修订或有新的标准规范出版实施时，本图集与现行工程建设标准不符的内容，限制或淘法的技术或产品，视为无效，工程技术人员在参者使用时，应注意加以区分，并应对本图集相关内容进行复核后选用。2适用范围
本图集适用于电压为20kV及以下，容量在500kVA及以下的城市照明工程。
3.1户内、外配电装置
3.1.1变压器容量及电压等级：
（1）户内油浸变压器：200-500kVA，20（10）/0.4kV。（2）户内于式变压赛：30-500kVA，20（10）/0.4kV.（3）户外预装式变电站：50-500kVA.20（10）/0.4kV.3.1.2变电所的位置应方便电源接取及接近负荷中心，并宜设在尘少、无腐蚀、无振动、干燥、便于出线的场所，并符合现行国家标准《20Y及以下变电所设计规范》GB50053的相关规定。
3.1.3变电所的耐火等级不应小于二级，屋顶承重构件的前火等级不应小于二级，当其中有油浸变压器时不应小于一级。其建筑工程质量应符会国家现行标准、规范的规定。3.1.4变电所严禁通过与其无关的管道和线路。变电所内有供联时，供联管道上不应有阅门和中间接买，管道与微热器的连接应采用焊接。
3.1.5变电所内电缆沟深度不应小于0.6m，电缆沟盖板宜采用热浸镀锌花纹钢板，钢筋混凝土盖板或树脂复合材料盖板。电缆沟应有防水，排水着施
3.1.6变电所的架空进出线应采用绝缘线缆，进户支架对地距离不应小于2.5m，导线穿越墙体时应采用绝缘套管，3.1.7建筑物、构筑物应具备设备进场的安装条件。变压器及配电柜等基础、构架、预理件、预留孔等应特合设计要求所有金属构件都应热浸镀锌处理。总说明
审核张华峰校对悦磊化艺设计胡彦图集号
16D702-6
16MR606
3.1.8室外配电箱应有足够强度，在起吊，安装中防正变形和报坏的要求，箱体应采用户外型，顶部有一定落水斜度，通风口应按防雨型制作。
3.1.9配电箱应在明显位置悬挂安装示标志牌，并符合现行国家标准《安全标志及其使用导则》GB2894的规定。3.1.10配电柜（箱、屏）内两导体间、导电体与裸露的不带电的导体间充许最小电气间际及柜电距高应特合国家相关规定。裸露载流部分与未经绝缘的金属体之间，电气间不得小于12mm，爬电距离不得小于20mm。3.1.11引入柜（箱，屏）内的电统应排列整齐，壁免交叉，固定牢靠：电缆回路编号清晰。铠装电缆在进入柜（箱、屏）后，应将钢带切断，切断处的端部应绑扎紧，并应将钢带接地。橡胶绝缘芯线应采用外套绝缘管保护。3.1.12具体工程设计的变压器室尺寸应按照实际订货的变压器外形尺寸和相应的标准确定，并满足相应规范要求。3.1.13预装式变电站应设置在道路红线内，使于维护管理：并宜设置在道路的城市电力通道一侧，方便电缆引接。3.1.14地下式变压器可置于专用坑内，地面低压配电部分可根据要求制作成灯箱广告：
3.1.15变压器，箱式变电站施工及验收的有关规定与要求，可参照现行行业标准《城市道路照明工程施工及验收规程》CJJ89。
3.2缆线效设
3.2.1电缆在数设前应进行绝缘电阻测量，阻值应符合现行国家标准《电气装置安装工程电气设备交接试验标准》GB50150的要求。
3.2.2电缆接头和终端头整个制作过程应保持清洁和干燥，制作前应格线芯及绝缘表面素拭于净，塑料电统宜采用自粘带、粘胶带、胶粘剂、收缩管等材料密封，塑料护套表面应打毛，粘接表面应用溶剂除去油污，粘接应良好。3.2.3在经带受到扳动的商架路，桥梁上数设的电缆，应采取下列防振措施：
（1）缆线穿管数设时宜采用弹性和延性较好的管材：（2）电气线路穿越抗震缝时，宜采用金属导管靠近下部穿越，且在抗震续两侧各设置一个柔性管接头：（3）桥架在抗赢缝两侧设置伸缩节，抗震缝两端设置抗震支择接点并与结构可靠连接
（4）采用金属导管，电统精盒的线路，应使用刚性托架或支架固定，金属导管直线段每隔30m设置停缩节，（5）采用隔旗馨和消能减最器时应满足强度和位移要求。3.2.4路灯配电高压电缆的施工及验收应特合现行国家标准《电气装置安装工程电缆线路施工及验收规范》CB50168的有关规定。
3.2.5电缆埋设需横穿马路或埋设深度无法达到规定要求领根据现场情况按设计要求进行防护（包封）处理，例如穿钢管。
3.3接地安全保护
3.3.1照明配电线路应设置矩路保护，过负荷保护和接地故障保护，
3.3.2钢灯杆、金属配电箱（柜）等设备设在道路两侧，极易总说明
审核张华终校对悦磊化艺设计胡彦图集号
16D702-6
16MR606
被人接触。为防止发生意外触电事故的发生，必须切实做好安全防护措施。
3.3.3接地装置应能耐受可预见的外界影响，如机械应力和腐蚀。
3.3.4电击防护应不受任何可预见的接地电阻变化的不利影啊，如腐蚀，于燥或冰冻
3.3.5配电变压器等电气装置安装在其供电的建筑物内的配变电室时，其所设接地装置应与建筑物基础钢筋可靠连接。3.3.6保护配电变压器的避雷器其接地应与变压器保护接地共用接地装置。
3.3.7户外箱式变电站、独立建筑的变电站及发电站，算天忙露其周围应设置环形接地装置。3.3.8变压器保护接地，变压器低压侧中性点工作接地的接地方式，应根据14D504《接地装置安装》要求由工程设计确定，接地电阻满足其中最小值要求。3.4道路照明灯具安装
3.4.1灯杆位置应选择合理，与架空线路、地下设施以及影路灯维护的建筑物的安全距离应符合现行行业标准《城市造路照明工程施工及验收规程》CJJ89的要求，并特合下表的规定。
表1导线对建筑物（钢构件）的最小距离（m）类别
垂直距高
水平距离
裸绞线
绝缘线
高压（10kV）低压（0.4kV）高压（10kV）低压（0.4kV）3.0
3.4.2同一街道、广场，桥梁等的路灯，从光源中心到地面的安装高度，仲角、安装方向宜保持一致灯具安装纵向中心线和灯骨纵向中心线应一致，灯具横向水平线应与地面平行。3.4.3道路照明灯具的效率不应低于70%，泛光灯灯具效率不应低于65%，配置高强度气体放电灯的密闭式道路照明灯真灯具光源腔的防护等级不应低于IP54，灯具电气腔的防护等级不应低于IP43。
3.4.4LED路灯的灯具效能、色度，电气及安全要求等应符合现行标准《LBD道路照明应用技术要求》GB/T31832的规定。3.4.5LED道路照明灯具应能够在-40C~+50C范围内正带工作，特殊场所还应满足具体使用场所的环境温度，湿度和腐蚀性等特殊要求。
3.4.6宜采用分体式道路照明用LED灯具，对可替换的LED部件或模块光源，应符合现行国家标准《普通照明用LED模块性能要求》GB/T24823和《普通照明用LBD模块安全要求》GB24819的规定。
3.4.7采用玻璃钢灯杆时：灯杆壁厚根据设计要求充许偏差0-3mm，并应满足本地区最大风速的抗风强度要求，3.4.8中杆灯的灯杆、灯盘、配线、升降电动机构等应符合现行行业标准《高杆照明设施技术条件》CJ/T457的规定。3.4.9所有钢灯杆及非不锈钢的金属构件均应进行热镀锌处理，镀锌层厚度不应小于65Hm，表面涂层处理应在钢杆热镀锌后进行，因校直等因素涂层破坏部位不得超过2处，且修整面积不得超过杆身表面积的5%。3.4.10钢材、钢筋应满足现行建筑抗惠设计规范，金属构件总说明
审核张华经校对倪磊艺设计胡彦图集号
16D702-6
16MR606
之间的连接焊缝由工程设计确定，钢灯杆地脚螺栓均为双蜡母，灯杆地脚部分应采用强度等级C15混凝土包豪，保护层厚度不小于50mm
3.4.11灯杆柱脚是否采用加劲肋及加劲肋的规格，连接焊由工程设计确定。
3.4.12易发生内涝的城市，灯杆检修门至法兰盘的距离应根据往年内满情况适当加大，图集中所给出的距高仅供参考检修门其他部件的尺寸应做相应调整。3.5最观照明灯具安装
3.5.1本部分内容主要包括城市新建、改建和扩建的建筑物、构筑物、景观小品、商业步行街、广场、公园、广告与标识等夜景照明灯具安装。
3.5.2室外照明装置的金属管，接线盒应达到相应的防护要求。防水接线盒至灯真的金属软管应有可搅、防水，防腐性能好的金属软管保护软管长度不宜大于1.2。3.5.3灯具的选择应与使用场所相适应。在使用条件恶劣场所应便用Ⅲ类灯具，一般场所使用I类或卫类灯具。灯真触电保护分类见表2。
3.5.4喷水池和类似场所（水下灯及防水灯具）的接地应可靠，并有明显标识，其电源的剩余电流保护装置应全部检剂合格，自电源引入灯具的导管必须采用绝缘导管，严禁采用金属或有金居属保护层的导管。3.5.5金属构架和灯具外草可导电部分及金属软管的接地（PE）可靠，且有标识：灯具外露的电线或电缆应有柔性金属导管保护，钢材间应可靠连接，具体连接焊缝由工程设计灯具分类
表2灯具防触电保护分类
灯具主要性能
灯具的防意电保护不仅做享差本绝缘，应用说明
两且还包括附加的安全括施，即品触爱用金属外充灯具，如投光灯、及的导电部件连接到设施固定市线中的保护（接地）导体上，使易触及的导电部件在万一基本绝缘失效时不带电
灯具的防触电保护不仅依车基本绝练，西耳具有时加安全措施，创如，成重绝蜂成加强绝维，没有保护接地或依养安装案件的指施。
防触电保护依豪电寿为安全特任电压（SHLV），并耳其内部不会产生商于SEVL电压的灯具，
路灯、庭晓灯等
绝缘性好，安全翟度高，适用
环境差、人经带接独的灯具，
如台灯、手提灯等
灯具安全程度较商，用于恶务
环境，如机床工作灯、儿童用
定。灯杆柱脚部分应采用强度等级C15混凝土包衰，保护层厚度不小于50mm。
3.5.6地埋灯具外壳防护等级不应低于IP67.3.5.7水下景观灯具处在泳范区范图，灯具应使用血类灯具，宜防电击措施应采用额定电压不超过交流12V或直流30V的SELV.灯具防水等级应符合现行国家标准GB16895.19第7节游泳池和其他水池的相关规定。3.5.8泳池的水下灯具之间应利用泳池结构水平钢筋贯通连接，无钢筋时，应在泳池制时数设8圆钢做等电位联结带：同时与灯具预理安装板焊接。喷水池，游泳池等水下灯具的安装做法可参见国标图集16D401-5《水下及潮湿环境电气设备设计与安装》。
3.5.9除全塑灯具外，I类灯具一律随电源线敏设PE线，并与总说明
审核张华经校对悦磊化家设计胡彦图集号
16D702-6
16MR606
灯体内接地端子可靠连接。
3.5.10安装时请参照有关灯具的产品说明书及具体设计要求，并应选用国家认证产品。除特殊场所，特珠要求外，照明灯具在选用时应采用商效，长寿命，节能型光源：照明控制应采用灵活、节能的控制方式。
3.6城市照明节能
3.6.1为了保证照明质量的前提下，可根据城市照明工程自身条件采取3.6.2~3.6.7条中一种或几种措施达到节能日的。3.6.2合理确定照明标准，认真进行照明设计与计算，选择最佳照明设计方案
3.6.3根据使用条件和要求，应严格，合理选择照明器材，3.6.4装设补偿电容，提商系统的功率因数，降低线路损耗，提商线路电压质量。
3.6.5根据不同地区不同季节合理确定路灯开闭时间。3.6.6根据交通流量，路况等实际情况，尽可能实行半夜灯控制。
3.6.7制定维护计划，认真清扫灯具等照明设施，提高光源光通量利用率，
4施工要求
4.1城市照明工程施工是整个市政工程的一部分，施工时除了做好本专业工程施工外，更要做好与电力、通信、煤气、自来水等其他专业的配合，
4.2电缆沟槽、人（手）孔井、箱变，灯杆基础开挖填土应按设计要求及施工验收标准进行。4.3砖砌体（如并、箱变基础等）应采用铺浆法动筑，砂浆嵌填饱满密实，灰缝宽度均匀，壁面平整光洁。4.4接地装置、地理管线等隐藏工程应在施工过程中进行中间验收合格后方可进行下一步，不满足施工质量标准的，不得进入下道施工工序，并假好记录。4.5本图集中所有金属构件必须热镀锌，现场施工焊接应做好防腐处理。
5其他
5.1城市照明设计是工程建设的前期工作，应根据道路的等级和照明标准，在安全，节能、适用，美观，经济合理的前提下，做出实施城市照明的计划和方案。5.2本图集适用于抗震设防烈度为7度地区，当大于7度时由工程设计定。
5.3本图集中除注明外，尺寸均以毫米（m）为单位。总说明
审核张华我终校对悦摄化艺设计胡彦图集号
16D702-6
16MR606
配电柜编号
配电柜型号
宽×深×高（mm）
配电柜名称
-AK1(-AJ1)
XGN15-24
500×1200×2000
进线柜
10(201Y
-AK2(-AJ2)
XGN15-24
600x1200×2000
出线柜
带电显示器由带电显示器
配电屏序号
回路属性
回路编号
回路相位
0.4kv母线
无功自动补偿
GGD柜宽×深×商800×600×22001000x600×2200
800x600x2200
注：1.本图为交电所一路10（20)kY电源进线，高供高计，出线18路单相：该示例仅供参者，
2.变电所规模为1×500YA交压器，0.4kY低压铜母线（相母线）规格为63×6.3mm
3.商、低压侧均为单母线接线方式。4.应设置变压墨网（柜）门误开疏问保护，断开交压器商压例开关5.无功补偿柜须具备过零投切、分相补偿功能，分相补偿容量不低于总补偿容量的40%，
6.低压柜内设通长PB排，排规格THY-50×5中
全夜全夜
800x600x2200
10（20)kV单相馈线一次系统示例审核皖嘉纪多校对胡彦设计张训中中
图集号
16D702-6
16MR606
