【14D801】 超高层建筑电气设计与安装

国家王建筑尿模设计图集
点击或拖电放大
14D801
国家建筑标
家建筑标准设计
国家建筑标准设计
国家建筑标准设计
超高层建筑电气设计与安装
国家建筑标准设计
国家建筑标准设计
国家建筑标准设计
国家建筑标准设计
中国建筑标准设计研究院

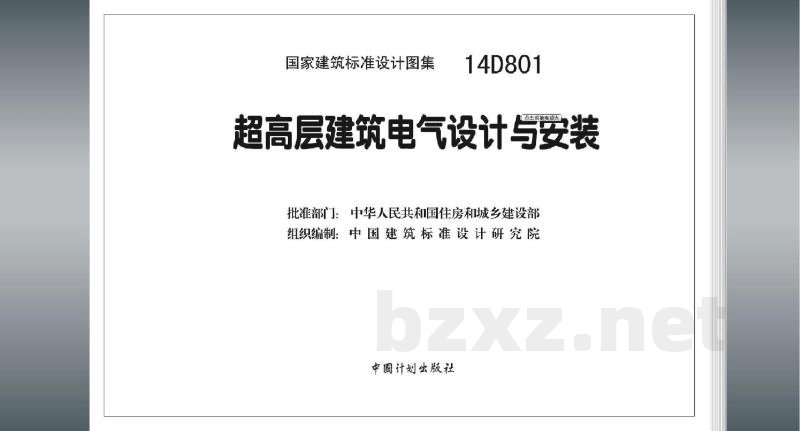

国家建筑标准设计图集
14D801
超高层建筑电气设计与安装
批准部门：中华人民共和国住房和城乡建设部组织编制：中国建筑标准设计研究院中國计划出版社

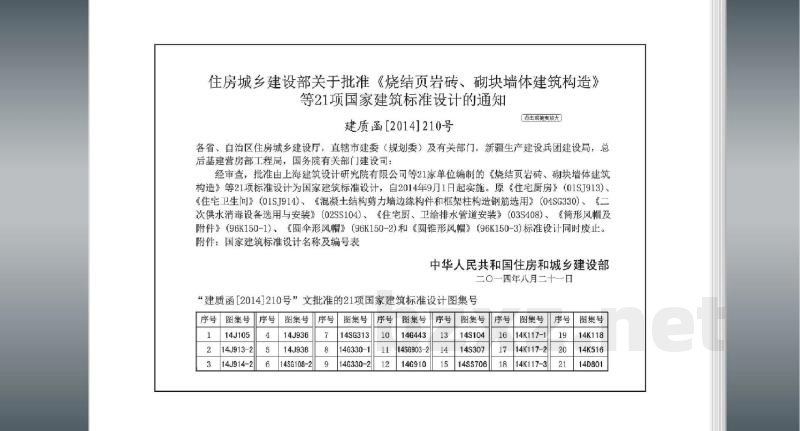

住房城乡建设部关于批准《烧结页岩砖、砌块墙体建筑构造》等21项国家建筑标准设计的通知建质函20141210号
点击或拖更放大
各省、自治区住房城乡建设厅，直辖市建委（规划委）及有关部门，新疆生产建设兵团建设局，总后基建营房部工程局，国务院有关部门建设司：经审查，批准由上海建筑设计研究院有限公司等21家单位编制的《烧结页岩砖、砌块墙体建筑构造》等21项标准设计为国家建筑标准设计，自2014年9月1日起实施。原《住宅厨房》（01SJ913）、《住宅卫生间》（01SJ914）、《混凝土结构剪力墙边缘构件和框架柱构造钢筋选用》（04SG330）、《二次供水消毒设备选用与安装》（02SS104）、《住宅厨、卫给排水管道安装》（03S408）、《筒形风帽及附件》（96K150-1）、《圆伞形风帽》（96K150-2)和《圆锥形风帽》（96K150-3)标准设计同时废止。附件：国家建筑标准设计名称及编号表中华人民共和国住房和城乡建设部二〇一四年八月二十一日
“建质函［2014]210号”文批准的21项国家建筑标准设计图集号序号丨图集号
14J105
14J913-2
14J914-2
图集号
14J936
14J938
14SG108-2
图集号
14SG313
14G330-1
14G330-2
图集号
14G443
14SG903-2
14G910
图集号
14S104
14S307
14SS706
图集号
14K117-1
14K117-2
14K117-3
【图集号
14K118
14K516
14D801
住房城乡建设部关于批准《烧结页岩砖、砌块墙体建筑构造》等21项国家建筑标准设计的通知建质函20141210号
点击或拖更放大
各省、自治区住房城乡建设厅，直辖市建委（规划委）及有关部门，新疆生产建设兵团建设局，总后基建营房部工程局，国务院有关部门建设司：经审查，批准由上海建筑设计研究院有限公司等21家单位编制的《烧结页岩砖、砌块墙体建筑构造》等21项标准设计为国家建筑标准设计，自2014年9月1日起实施。原《住宅厨房》（01SJ913）、《住宅卫生间》（01SJ914）、《混凝土结构剪力墙边缘构件和框架柱构造钢筋选用》（04SG330）、《二次供水消毒设备选用与安装》（02SS104）、《住宅厨、卫给排水管道安装》（03S408）、《筒形风帽及附件》（96K150-1）、《圆伞形风帽》（96K150-2)和《圆锥形风帽》（96K150-3)标准设计同时废止。附件：国家建筑标准设计名称及编号表中华人民共和国住房和城乡建设部二〇一四年八月二十一日
“建质函［2014]210号”文批准的21项国家建筑标准设计图集号序号丨图集号
14J105
14J913-2
14J914-2
图集号
14J936
14J938
14SG108-2
图集号
14SG313
14G330-1
14G330-2
图集号
14G443
14SG903-2
14G910
图集号
14S104
14S307
14SS706
图集号
14K117-1
14K117-2
14K117-3
【图集号
14K118
14K516
14D801

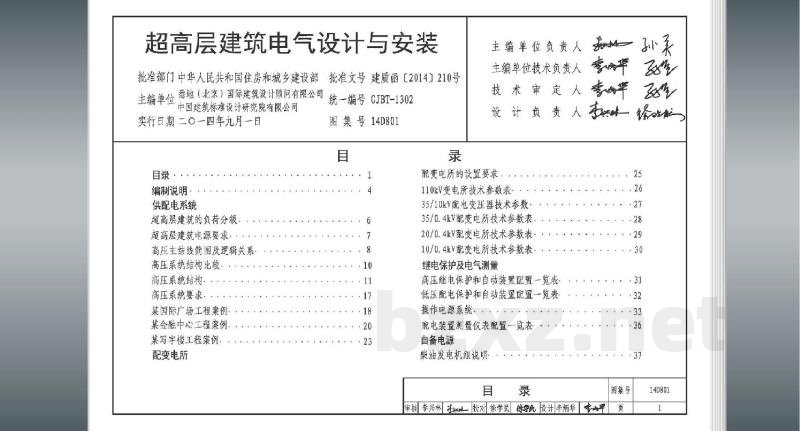

超高层建筑电气设计与安装
批准部门中华人民共和国住房和城乡建设部批准文号建质函【2014】210号主编单位秀地（北京）国际建筑设计顾同有限公司统一编号 CJBT-1302中国建筑标准设计研究院有限公司实行日期二〇一四年九月一日
目录·
编制说明·
供配电系统
超高层建筑的负荷分级，
超高层建筑电源要求，
高压主结线简图及逻辑关系
高压系统结构比较
高压系统结构
高压系统要求.
某国际广场工程案例
某金融中心工程案例
某写字楼工程案例.
配变电所
图集号14D801
主编单位负责人，
主编单位技术负责人：
技术审定人
李兴林 条s触
设计负责人
配变电所的设置要求。
110kV变电所技术参数表
35/10kV配电变压器技术参数：
35/0.4kV配变电所技术参数表
20/0.4kv配变电所技术参数表·10/0.4kV配变电所技术参数表
继电保护及电气测量
高压继电保护和自动装置配置一览表·低压配电保护和自动装置配置一览表操作电源系统．
配电装置测量仪表配置一览表
自备电源
柴油发电机组说明
审核李兴林校对徐学民徐学民设计李炳华李山平：25
图集号
14D801
电缆电压降与供电距离
柴油发电机组的修正系数
高压发电机系统方案
低压发电机系统方案.
高压、低压发电机混合系统方案自启动柴油发电机组的启动信号·远置散热器方案，
柴油发电机组主要参数：
低压配电及其控制
低压配电干线方案，
变电所主结线方案示例
低压系统主结线常用方案比较
母线槽电气竖井安装图·
常高压（带部分临时高压）消防系统示例图临时高压消防系统示例图
全压启动消防转输泵控制电路图，消防减压水箱水位信号控制图
电缆、电线选择及线路敷设
电力线缆选用原则
线路敷设要求，··
电缆、电线选择示例
常用设备电气装置
超高速电梯配电说明
电梯井道照明安装图
超高速电梯电气参数
双轿厢电梯电气参数
电气照明
航空障碍灯设置说明
点击或拖更放大
航空障碍灯灯光布置示意图
停机坪助航灯光布置说明
停机坪助航标志布置示意图
停机坪助航灯光布置示意图·
直升机场助航灯具安装示意图
建筑物防雷、接地及安全防护
超高层建筑物防雷等级及措施示例变电所接地示意图，此图集内容来自标准下载网
高压柴油发电机组接地，
全楼等电位及接地干线系统图
航空障碍灯的防雷做法
信息设施系统
智能化系统设计说明
信息设施系统设计说明
电话交换系统结构框图
通信主干示意图·
审核李兴林校对徐学民徐学民设计李炳华李平.66
图集号
14D801
智能化专网系统示意图，
综合布线系统图实例
建筑设备管理系统
建筑设备管理系统设计说明
建筑设备管理系统示意图
能源综合管理系统图
火灾自动报警系统
火灾自动报警系统设计说明
火灾自动报警系统图示例·
消防应急广播系统示意图·
消火栓泵、消防转输水泵控制功能图喷淋泵、转输水泵控制功能图
安全技术防范系统
安全技术防范系统设计说明
视频监控系统结构图（全数字）视频监控系统结构图（模拟+数字）出入口控制、入侵报警系统结构图视频监控系统图实例（模拟+数字）出入口控制、入侵报警、电子巡查系统图实例智能化集成系统
智能化集成系统设计说明
智能化集成系统
电气设备垂直运输说明
弱电间设备平面布置示意图
安防监控中心布置图
消防控制室布置图.
相关技术资料·
审核李兴林校对徐学民徐学民设计李炳华 专单106
图集号
14D801
1编制依据
1.1根据住房和城乡建设部建质函[2012]131号文”关于印发《2012年国家建筑标准设计编制工作计划》的通知”编制。1.2国家现行的标准、规范：
《供配电系统设计规范》GB50052-2009《20kV及以下变电所设计规范》GB50053-2013《3~110kV高压配电装置设计规范》GB50060-2008《通用用电设备配电设计规范》GB50055-2011《低压配电设计规范》GB50054-2011《电力工程电缆设计规范》GB50217-2007《建筑物防雷设计规范》GB50057-2010《建筑物电子信息系统防雷技术规范》GB50343-2012《建筑设计防火规范》GB50016-2014《火灾自动报警系统设计规范》GB50116-2013《建筑电气制图标准》GB/T50786-20121.3当依据的标准规范进行修订或有新的标准规范出版实施时，本图集与现行工程建设标准不符的内容、限制或淘汰的技术或产品，视为无效工程技术人员在参考使用时，应注意加以区分，并应对本图集相关内容进行复核后选用。
2适用范围
本图集适用于超高层建筑的电气设计和安装，高层建筑的电气设计说明
和安装也可参考使用。
3使用条件
本图集按照建筑高度超过100m（超高层）民用建筑进行设计，提供了多种强电和弱电设计方案，使用者可根据建筑物的实际情况选择使用。对于特殊用途的超高层建筑。倒如有数据中心的金融超高层建筑，应根据负荷情况进行专项研究，最终确定设计方案。4编制内容
4.1供配电系统：包括负荷分级、变压器的容量指标、电源要求、高压主结线简图及逻辑关系、高压系统结构、高压系统要求等内容，并通过工程示例进行说明。
超高层建筑中存在大量一级负荷中的特别重要负荷，在系统设计时，除正常电源外，还需设置自备电源作为应急电源或备用电源便用，经过调研，建议超高层建筑的变压器容量指标为80~140VA/m2该指标可用于方案阶段的负荷估算。4.2配变电所：包括配变电所的设置要求、楼上的配变电所（分配电所一般设置在避难层和设备层）的设置要求，110kV变电所技术参数、10kV/0.4kV~35kV/10kV配电变压器技术参数等。建议楼上的配变电所的三相变压器容量不超过1250kVA，变压器的高度不宜超过2.4m。不推荐35kV的配电变压器设在楼上的配变电所，便于垂直运输和减轻楼面荷载，编制说明
审核李兴林李校对孙宝堂 3营型设计李炳华专平图集号
14D801
4.3继电保护及电气测量：包括主配变电所和分配变电所高压继电保护和自动装置配置、低压配电保护和自动装置配置、操作电源系统、配电装置测量仪表配置等内容。
4.4自备电源：本图集中的自备电源可用于应急、备用，并提出其设置要求，主要有高压发电机组系统方案，低压发电机组系统方案，高低压发电机组混合方案、自启动柴油发电机组的启动信号，远置散热器方案等内容，并给出了各种方案的适用条件。4.5低压配电及其控制：超高层建筑低压配电方式设有低压上供，下供、上下供等方案；低压系统主结线类型有单母线分段、单母线分段十应急母线、单母线分段+应急母线十备用母线等，供使用者选用。水系统（如消防泵、生活泵等）考虑常高压方案和临时高压方案并配有全压启动的消防转输泵控制电路图。4.6电缆、电线选择及线路敷设：包括线缆选用原则、线路敷设要求、电缆电线选择示例等内容。
4.7常用设备电气装置：包括超高层建筑中常用的超高速电梯电气参数、电梯井道照明安装、双轿厢电梯电气参数等内容。4.8电气照明：包括航空障碍灯、停机坪助航灯光的设计和安装，并给出工程示例。
点击或拖更放大
4.9建筑物防雷、接地及安全防护：包括超高层建筑物防雷等级及措施、配变电所及低压柴油发电机组接地、高压柴油发电机组接地、全楼等电位及接地干线系统等内容。
4.10智能化系统：包括信息设施系统、建筑设备管理系统、火灾自动报警系统、安全技术防范系统、智能化集成系统等内容。4.11其他：包括电气设备垂直运输、弱电间设备平面布置示意图、安防监控中心布置图，消防控制室布置图，供使用者参考。5注意事项
5.1图集中的“站间联络系指两个配变电所相应高压侧的联络，简称“站联”。
5.2图集中所述的主站为主配变电所，分站为分配变电所不区分主站和分站时为配变电所。
编制说明
审核李兴林李校对孙宝堂 30党里设计李炳华幸单图集号
14D801
配变电
继电保护自备电源
原低压配电
缆线选择
超高层建筑负荷分级表
用电负荷名称
建筑锁名称
国家及省部级政府办公客梯、主要办公室，会议室、总值班室、档案室及主要通道照明用电
国家及省部级计算中心计算机系统用电9
国家及省部级防灾中心
防灾、电力调度及交通指挥计算机系统用电电力调度中心，
交通指挥中心
主要办公室、会议室、总值班室、档案室及主要通道照明用电地、市级办公建筑
气象业务的计算机系统用电
地、市级及以上气象台
气象雷达、电报及传真收发设备、卫星云图接收机及语言广播5
设备、气象绘图及预报照明用电国家及省、市、自治区电视台、广播电台的计算机系统用电直接插出的电视演播厅、中心机房、录像室、微激设备及发射杭房用电
电视台、广播电台
语音播音室、控制室的电力和照明用电洗印室，电视电影室，审听室，楼梯照明用电大型商场及超市经营普理的计算机系统用电大型商场及超市营业厅的备用照明用电商场、超市
大型商场及超市的自动扶梯、空调用电中型商场及超市营业厅的备用照明用电重要的计算机系统和安防系统用电银行、金融中心、
证交中心
汽车库（修车库）、
停车场
旅游饭店
大型银行营业厅及门厅照明、安全照明用电小型银行管业厅及门厅照明用电I类汽车库、机械停车设备及采用升降梯作车辆疏散出口的升降梯用电
IⅡI·Ⅱ类汽车库和I类修车库，机械停车设各及采用升降梯作车辆疏散出口的升降梯用电
四星级及以上旅游饭店经营及设备管理的计算机系统用电四星级及以上旅游饭店的宴会厅、餐厅、厨房、康乐设施、门厅及高级客房、主要通道等场所的照明用电，厨房，排污泵，生活水泵、主要客梯用电，计算机、电话、电声和录像设备、新闻摄影用电
三星级旅游饭店的宴会厅、餐厅、厨房、康乐设施、门厅及高级客房、主要通道等场所的照明用电，厨房，排污泵、生活水豪、主要客梯用电，计算机、电话、电声和录像设备、新间摄影用电，除上所述之外的四星级及以上旅游饭店的其他用电负荷级别
一级*
一级*
一级*
一级*
一级*
一级*
一级*
供配电配变电继电保护自备电源低压配超高层建筑部分负荷供电要求建议序号
用电负荷名称
供电要求
消防控制室，火灾自动报警及联动控制装置、火灾应急照明及疏散指示标志、防烟及排烟设施、建议按该建筑物中最高负荷等级要求供电自动灭火系统、消防水泵、消防电梯及其排水泵、电动的防火卷帘及门窗以及阀门等消防用电建筑高度大于250m的公寓
负荷等级按高一级的要求供电
建筑高度大于250m的公共建筑如下负荷：通道照明，值班照明、警卫照明、障碍照明用电，滁市电外，需柴油发电机组为其供电3
主要业务和计算机系统用电，安防系统用电，电子信息设备机房用电，客梯用电等柴油发电机组远置散热器系统的循环水泵，散热除市电外，需柴油发电机组为其供电器风机、冷却塔，油泵电源等
酒店中的重要负荷
按酒店管理公司的要求供电
注：1.左表系根据民用建筑电气设计规范》JGJ16-2008相关规定及其他相关点击或拖史放大
规范编制而成，右表是根据超高层建筑的特点面编制。电
2．超高层建筑的负荷密度与建筑功能、建筑面积、建筑高度、附属功能等因素有关。如无特殊要求，超高层建筑的变压器容量指标可为80～140VA/m2该指标仅用于方案阶段的负荷估算。3．表中“一级*为一级负荷中特别重要的负荷的缩写。超高层建筑的负荷分级
审核李兴林李#校对徐学民徐学民设计李炳华李如甲图集号
14D801
线选择装置照明接地
供配电配变电
继电保护自备电源低压配电
缆线选择装置照明接地
电源方案比较
供电电压等级
主结线方案
适用范围
适用于建筑高度较低。规模不大的超高层建筑，建筑面积不宜超过16万m210
适用于建筑高度适中的超高层建筑，建筑面积不宜大于32万m方案一
两路电源同时工作，互为备用
适用于建筑高度较高的超高层建筑，建筑面积不宜大于40万m110
适用于建筑高度高，建筑规模大的超高层建筑及超高层建筑群【点击或拖患放大
适用于建筑高度较低。规模不大的超高层建筑，建筑面积不宜超过16.万m10
三路电源，两路电源工作，一路电适用于建筑高度适中的超高层建筑，建筑面积不宜大于32万m220
方案二
源备用。由于多一路备用电源，供8
电可靠性提高
适用于建筑高度较高的超高层建筑，建筑面积不宜大于40万m110
适用于建筑高度高、建筑规模大的超高层建筑及超高层建筑群10
适用于建筑高度较低，规模不大的超高层建筑，建筑面积不宜超过24万m2三路电源，同时工作，互为备用。适用于建筑高度适中的超高层建筑，建筑面积不宜大于48.万m220
方案三
供电能力较强，可靠性也较高
适用于建筑高度较高的超高层建筑，建筑面积不宜大于60.万m22n路电源同时工作，互为备用，适用于多路10kV电源进线，电源数量n=1.2、3、4，供电能力为2nx8000kVA，每2个电源为一组，每组电源为分方案四
能满足各种规模的超高层建筑。此方案是在方案一基础上增加站间联络而成9
段单母线，每组电源之间设“站间联络
注：1．本电源方案需与主结线方案结合使用，除方案四外，其他均为超高层建筑中常用一路电源所带负荷限值
供电电压等级
的方案，仅供参考
所带变压器总容量
2.供电电压与所带变压器总容量系根据国家电网公司相关技术标准编制而成，各地10
每路10kV电源最大带载不宜大于12000kVA100~8000
在执行过程中略有不同，需与当地供电部门进行沟通，并按当地供电部门要求执行。20
200~16000
每路20kV电源最大带载不宜大于24000kVA35
5000~40000
图集号
超高层建筑电源要求
14D801
20000~100000
审核李兴林科校对徐学民徐学民设计李炳华李甲面
供配电配变电继电保护自备电源低压配电缆线选择装置照明接地弱电供
配变电
继电保护自备电源低压配电
缆线选择装置照明接地
电源1
电源2
Q193Q2
方案—
电源3
电源2
电源1
方案二
注：1，本主结线方案为超高层建筑中常用的方案。2.方案一为单母线分段方案，两路电源同时工作，互为备用。
3．方案二为三路电源两用一备方案，平时电源1和2正常供电，电源3备用
4．方案一，二可以组合使用。如4路10kV进线，可由两个方案一组合使用，5路10kV进线，可由方案一和方案二组合使用。
5.电源要求参见本图集第7页。
方案一逻辑关系，两路电源单母线分段进线断路器 进线断路器 母联断路器说明
Q3状态
Q1状态
Q2状态
两路电源正常工作，进线断路器Q1和Q2闭合，母联断路器0
Q3断开，电源1和电源2分别带【和I段母线上的负荷电源1正常工作，进线断路器Q1闭合；电源2停止供电，Q20
断开；母联断路器Q3户击或趣思解大带两段母线上的负荷电源2正常工作，进线断路器Q2闭合电源1停止供电，Q1o
断开；母联断路器Q3闭合。由电源2带两段母线上的负荷两路电源均停止工作，进线断路器Q1和Q2均断开，母联断0
路器Q3断开
注：1-断路闭合；0-断路器断开。方案二逻辑关系，三路电源两用一备进线断略器 进线断路器进线断路器 母联断路器 母联断路器说明
Q4状态
Q1状态
Q2状态
Q3状态
Q5状态
电源1.2正嘴工作，进线断路器Q1和Q2闭合；电源3备用，Q3断开母1
联断路器Q4、Q5断开
电源1正常工作，进线断路器Q1闭合；电源2停止供电，Q2断开；备用电0
源3投入，Q3闭合：母联Q5阅合，由电源3为Ⅱ段母线供电，母联Q4断开电源2正常工作，进线断路器Q2闭合：电源1停止供电，Q1断开：备用电0
源3投入，Q3闭合；母联Q4阅合，由电源了为1段母线供电；母联Q5断开电源1和2均停止供电，Q1和Q2断开：备用电源3投入，Q3闭合：母联Q4，Q5闲合，由电源3向I和Ⅱ段母线供电，若电源3供电能力不足，部0
分负荷需卸载
注：1一断路器闭合：0一断路馨断开，图集号
高压主结线简图及逻辑关系
14D801
审核李兴林科校对徐学民徐学民设计李炳华李如甲8
供配电配变电继电保护自备电源低压配电缆线选择装置照明接地弱电
