【14X505-1】 《火灾自动报警系统设计规范》图示

　　14X505-1 《火灾自动报警系统设计规范图示》以图文并茂的形式解析《火灾自动报警系统设计规范》GB 50116-2013的部分重点条文。主要包括规范中系统设计的基本规定、消防联动控制设计、火灾探测器的选择、系统设备的设置、住宅建筑火灾自动报警系统、可燃气体探测报警系统、电气火灾监控系统、系统供电及布线、典型场所的火灾自动报警系统。本图集主要解析修订后规范中的重点、难点，可帮助设计人员正确理解修订后规范的要求。本图集适用于新建、扩建和改建的建、构筑物中设置的火灾自动报警系统的设计，审图和施工人员可参考使用。

14X505-1

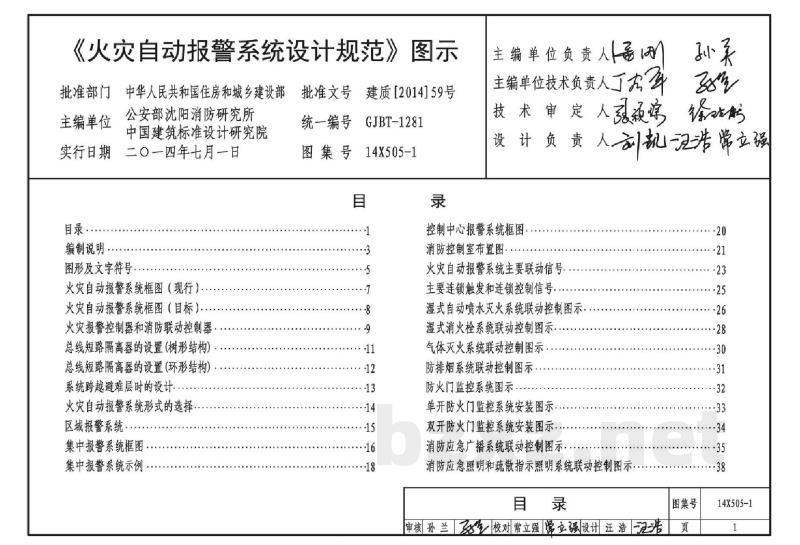

目录
编制说明
图形及文字符号
火灾自动报警系统框图（现行）
火灾自动报警系统框图（目标）
火灾报警控制器和消防联动控制器
总线短路隔离器的设置(树形结构)
总线短路隔离器的设置(环形结构)
系统跨越避难层时的设计
火灾自动报警系统形式的选择
区域报警系统
集中报警系统框图
集中报警系统示例
控制中心报警系统框图
消防控制室布置图
火灾自动报警系统主要联动信号
主要连锁触发和连锁控制信号
湿式自动喷水灭火系统联动控制图示
湿式消火栓系统联动控制图示
气体灭火系统联动控制图示
防排烟系统联动控制图示
防火门监控系统图示
单开防火门监控系统安装图示
双开防火门监控系统安装图示
消防应急广播系统联动控制图示
消防应急照明和疏散指示照明系统联动控制图示
备用照明系统
区域火灾报警控制器的设置
房间被分隔时点型探测器的设置
电梯机房火灾探测器的设置
火焰探测器和图像型火灾探测器的设置
线型光束感烟火灾探测器的设置
线型感温火灾探测器的设置
管路采样式吸气感烟火灾探测器的设置
感烟火灾探测器在隔栅吊顶场所的设置
区域显示器(火灾显示盘)的设置
火灾警报器的设置
消防专用电话系统
电动开门器的手动控制按钮
住宅建筑火灾自动报警系统
A类系统示意图
B类和C类系统示意图
D类系统示意图
独立式火灾探测报警器组成系统示意图
可燃气体探测器在橱柜中安装示意图
C类系统中火灾警报器的设置
A类系统中火灾警报器及消防应急广播的设置
可燃气体探测器安装位置示意图
电气火灾监控系统示意图
火灾自动报警系统供电电源
布线
道路隧道火灾自动报警系统示意图
外浮顶油罐火灾自动报警系统示意图
道路隧道及外浮顶油罐探测器系统图
电缆隧道火灾自动报警系统示意图
线型感温火灾探测器应用图示
线型光束感烟火灾探测器安装于高度大于12m的空间场所示意图
吸气式感烟火灾探测器安装于高度大于12m的空间场所示意图
电气火灾监控系统用于保护高度大于12m空间场所的电气线路示意图
相关技术资料
防火门监控系统设备选型
消防应急照明和疏散指示系统示例
消防应急照明和疏散指示系统设备选型
缆式线型感温火灾探测器转换盒、终端盒连接图及设备选型
住宅建筑火灾自动报警系统示例
住宅建筑火灾自动报警系统选型
电气火灾监控探测器选型
剩余电流互感器选型
消防设备电源监控系统图
消防设备电源监控系统传感器接线图
消防设备电源监控系统设备选型
