【16J914-1】 公用建筑卫生间

国家建筑标准设计图集
16J914-1
（替代02J915）
公用建筑卫生间
批准部门：中华人民共和国住房和城乡建设部组织编制：中国建筑标准设计研究院中國计划出版社
UiewlrrKaoeiAaKAca

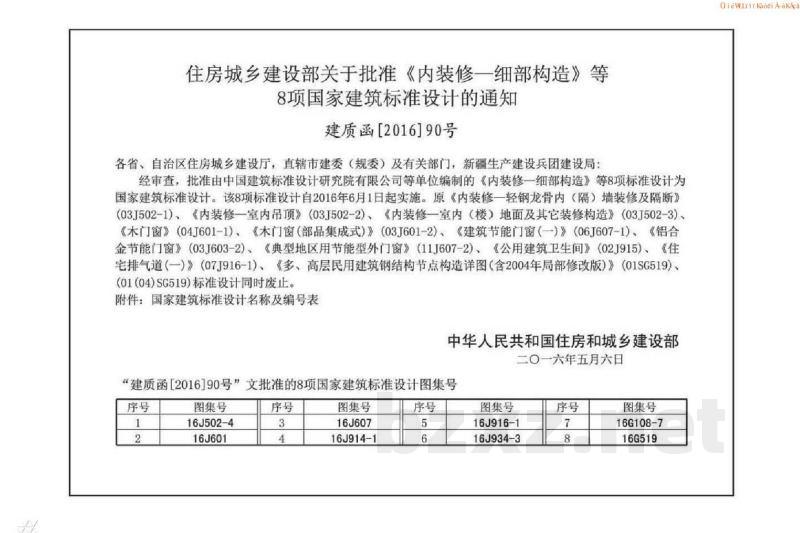

住房城乡建设部关于批准《内装修一细部构造》等8项国家建筑标准设计的通知
建质函[2016]90号
各省自治区住房城乡建设厅，直辖市建委（规委）及有关部门，新疆生产建设兵团建设局：经审查，批准由中国建筑标准设计研究院有限公司等单位编制的《内装修一细部构造》等8项标准设计为国家建筑标准设计。该8项标准设计自2016年6月1日起实施。原《内装修一轻钢龙骨内（隔）墙装修及隔断》（03J502-1）《内装修一室内吊顶》（03J502-2）、《内装修一室内（楼）地面及其它装修构造》（03J502-3）《木门窗》（04J601-1）《木门窗（部品集成式）》（03J601-2）《建筑节能门窗（）》（06J607-1）《铝合金节能门窗》（03J603-2）《典型地区用节能型外门窗》（11J607-2）《公用建筑卫生间》（02J915）《住宅排气道（一）》（07J916-1）、《多，高层民用建筑钢结构节点构造详图（含2004年局部修改版）》（01SG519）(01（04)SG519）标准设计同时废止。附件：国家建筑标准设计名称及编号表中华人民共和国住房和城乡建设部二〇一六年五月六日
“建质函2016190号”文批准的8项国家建筑标准设计图集号序号
图集号
16J502-4
16J601
图集号
16J607
16J914-1
图集号
16J916-1
16J934-3
图集号
16G108-7
16G519
GiewiaoeiAakAca

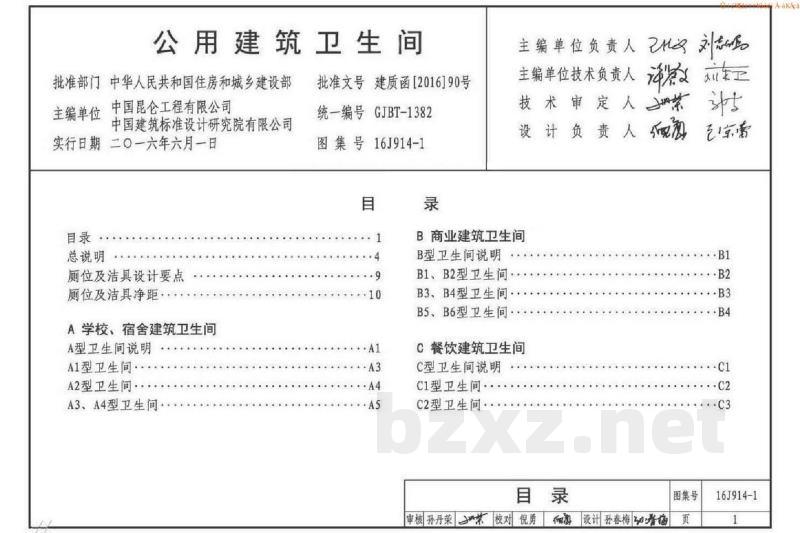

公用建筑卫生间
批准部门中华人民共和国住房和城乡建设部主编单位中国昆仑工程有限公司中国建筑标准设计研究院有限公司实行日期 二〇一六年六月一日
总说明
厕位及洁具设计要点
厕位及洁具净距
A学校、宿舍建筑卫生间
A型卫生间说明
A1型卫生间·
A2型卫生间
A3、A4型卫生间
批准文号建质函[2016]90号
统一编号GJBT-1382
图集号16J914-1
主编单位负责人
主编单位技术负责人
技术审定人
设计负责人
B商业建筑卫生间
B型卫生间说明
B1、B2型卫生间
B3、B4型卫生间
B5、B6型卫生间
C餐饮建筑卫生间
C型卫生间说明
C1型卫生间
C2型卫生间
审核孙丹荣茶校对倪勇酒设计孙春梅30春信刘
兄原膏
图集号
16J914-1

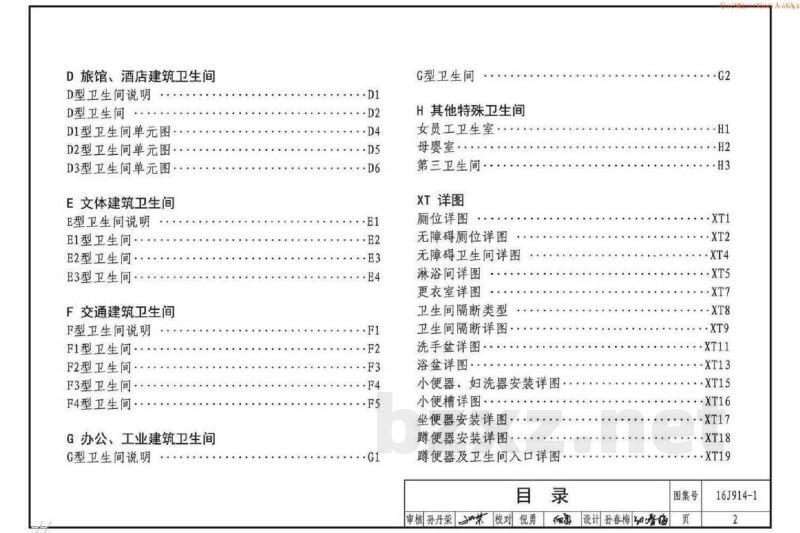

D旅馆、酒店建筑卫生间
D型卫生间说明
D型卫生间·.
D1型卫生间单元图
D2型卫生间单元图·
D3型卫生间单元图·
E文体建筑卫生间
E型卫生间说明
E1型卫生间·
E2型卫生间
B3型卫生间·
F交通建筑卫生间
F型卫生间说明
F1型卫生间·
F2型卫生间··
F3型卫生间·
F4型卫生间··
G办公、工业建筑卫生间
G型卫生间说明
G型卫生间
H其他特殊卫生间
女员工卫生室
母婴室·
第三卫生间·
XT详图
厕位详图
无障碍厕位详图
无障碍卫生间详图
淋浴间详图
更衣室详图
卫生间隔断类型
卫生间隔断详图
洗手盆详图·
浴盆详图：
小便器、妇洗器安装详图
小便槽详图·
坐便器安装详图
跨便器安装详图··
便器及卫生间入口详图
审核孙丹荣茶校对倪勇设计孙春梅春临-G2
··H2
·XT15
\·XT17
·XT19
图集号
16J914-1

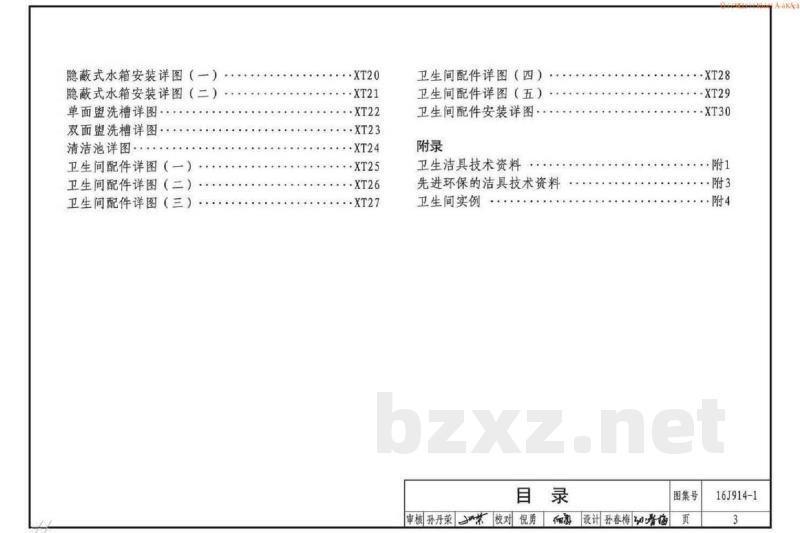

隐蔽式水箱安装详图（一）
隐蔽式水箱安装详图（二）
单面盟洗槽详图
双面盟洗槽详图··
清洁池详图··
卫生间配件详图（一）
卫生间配件详图（二）
卫生间配件详图（三）
·XT24
卫生间配件详图（四）
卫生间配件详图（五）
卫生间配件安装详图·
卫生洁具技术资料
先进环保的洁具技术资料
卫生间实例
审核孙丹荣茶校对倪勇设计孙春梅春临-XT28
图集号
16J914-1
橱位、
清具基
本要求
学校、窗
金建筑
卫生间
商业建筑
卫生间
餐饮建筑
卫生间
旅馆、酒
店建筑
卫生间
文体速筑
卫生间
交通建筑
卫生间
办公、工
业建筑
卫生间
其他特殊
卫生间
1编制依据
总说明
主如规范与行业标准之间有冲突，以规范为主。1.1本图集是根据建设部建质函[2014]119号文“关于《2014年国家建筑标准设计编制工作计划》的通知”对原国标图集02J915《公用建筑卫生间》进行的修编。1.2本图集主要依据下列现行国家标准规范：《无障碍设计规范》
《中小学校设计规范》
《体育建筑设计规范》
《宿舍建筑设计规范》
《商店建筑设计规范》
《办公建筑设计规范》
《剧场建筑设计规范》
《旅馆建筑设计规范》
《电影院建筑设计规范》
《交通客运站建筑设计规范》
GB50763-2012
GB50099-2011
JGJ31-2003
JGJ36-2016
JGJ48-2014
JGJ67-2006
JGJ57-2016
JGJ62-2014
JGJ58-2008
JGJ/T60-2012
《铁路旅客车站建筑设计规范》GB50226-2007（2011年版）《城市公共厕所设计标准》
CJJ14-2016
1.3当本图集所依据的标准规范进行修订或更新时，工程技术人员在参考使用时，应对本图集相关内容进行复核后方可选用。图集中如有与已修订或更新的标准规范不符的内容和限制，淘汰的技术均视为无效
1.4若不同规范对同一情况有不同规定时，以国家规范为主，2适用范围
2.1本图集适用于民用公共建筑和一般工业建筑内设置的附属式公用建筑卫生间。
2.2本图集可供建筑工程设计人员，建设单位和施工单位及卫生设备生产企业使用。
3编制原则
3.1以人为本，遵循文明，卫生，方便，安全，节能的原则，提高公用建筑卫生间的整体设计标准3.2满足公用建筑卫生间的选用要求，实现节能环保，预防交又感染的目的。
4图集内容
4.1图集内容及代号见表1。
4.2图集中厕位的定义：厕位是指如厕的位置，根据便器的类别分为奠位、坐位（大便器）和站位（小便器）5选用说明
5.1图集中的平面可以根据工程实际情况作为参考。节点详图部分，设计、施工人员可照图设计施工。总说明
图集号
审核孙丹荣茶校对倪勇酒设计孙春梅春临页
16J914-1
厕位、
洁具基
本要求
学校、宿
金建筑
卫生间
商业建筑
卫生间
餐饮建筑
卫生间
旅馆、酒
店建筑
卫生间
文体建筑
卫生间
交通建筑
卫生间
办公、工
业建筑
卫生间
其他特殊
卫生间
厕位、
清具基
本要求
学校、宿
金建筑
卫生间
商业建筑
卫生间
餐饮建筑
卫生间
旅馆、酒
店建筑
卫生间
文体建筑
卫生间
交通建筑
卫生间
办公、工
业建筑
卫生间
其他特殊
卫生间
5.2公用建筑卫生间均应考虑无障碍设计，根据具体设计可设置无障碍卫生间或无障碍厕位5.3图集单项平面布置中未全部进行第三卫生间的布置，实际表1图集内容及代号
内容名称
总说明
厕位及洁具设计要点
厕位及洁具净距
学校、宿舍建筑
商业建筑
餐饮建筑
旅馆、酒店建筑
文体建筑
交通建筑
办公。工业建筑
其他特殊卫生间
图集内容
卫生间设计，施工等的总体要求，以及厕位和洁具的主要设计要求和基本尺寸要求
客类建筑典型臻筑卫生间说明及平面示意等
卫生间厕位，洁具及配件、设施的构造及安装详图
卫生洁具、配件相关技术资料
及实例
工程设计中应根据《城市公共厕所设计标准》CJJ14-2016表3.0.6的规定进行设置，详见表2。一类卫生间需要设置第三卫生间，二类卫生间视条件定。
表2附属式公共厕所类别
设置场所
大型商场、宾馆、饭店、展览馆、机场、车站、影剧院、大型体育场馆、综合性商业大楼和二、三级医院等公共建筑一般商场（含超市）专业性服务机关单位，体育场馆和一级医院等公共建筑
注：1.本表摘自《城市公共厕所设计标准》CJJ14-20162.附属式公共厕所二类为设置场所的最低标准，类别
5.4本图集卫生间的平面和剖面尺寸均为装修后的低限净尺寸或优选净尺寸。项目设计中可根据实际情况选取和调整5.5墙体、楼地面、顶棚及墙面装饰等做法均按工程设计5.6本图集中的卫生间隔断和淋浴间隔断，在项目设计时可根据需要进行组合，组合时应注意平面尺寸，高度、材料等的统一。图集中的各种卫生间配件，均可按项目设计进行增减和调整，并在项目设计中注明位置及所选用的详图号。5.7卫生间设计应与水，暖、电等相关专业密切配合，综合考虑卫生间的平面布置。
5.8各类型建筑内部职工卫生间设计可参照办公建筑卫生间总说明
审核孙丹荣茶校对倪勇设计孙春梅睿信图集号
16J914-1
厕位、
洁具基
本要求
学校、宿
金建筑
卫生间
商业建筑
卫生间
餐饮建筑
卫生间
旅馆、酒
店建筑
卫生间
文体建筑
卫生间
交通建筑
卫生间
办公、工
业建筑
卫生间
其他特殊
卫生间
厕位、
清具基
本要求
学校、宿
金建筑
卫生间
商业建筑
卫生间
餐饮建筑
卫生间
旅馆、酒
店建筑
卫生间
文体建筑
卫生间
交通建筑
卫生间
办公、工
业建筑
卫生间
其他特殊
卫生间
男厕位总数
表3男厕位及数量（个）
注：1.本表摘自《城市公共厕所设计标准》CJJ14-20162.表中厕位不包含无障碍厕位。表4女厕位及数量（个）
女厕位总数
注：1.本表摘自《城市公共厕所设计标准》CJJ14-2016。2.表中厕位不包含无障碍厕位
6设计要求
6.1卫生间的男女厕位比例，厕位数量及卫生设施的设置应按《城市公共厕所设计标准》CJJ14-2016相关规定确定6.2根据行业标准《城市公共厕所设计标准》CJJ14-2016在人流集中的场所，女厕位与男厕位（含小便站位）的比例不应小于2：1。男女厕位（坐位、尊位和站位）与其数量宜符合表3、表4的规定。
6.3根据行业标准《城市公共厕所设计标准》CJJ14-2016洗手盆应按厕位数设置，洗手盆数量设置要求应符合表5的规定表5洗手盆数量及设置要求
厕位数（个）
4以下
22以上
洗手盆数（个）
每增4个厕位增设一个
每增5个厕位增设一个
男女厕所宜分别计算，分
别设置：当女厕所洗手盆
数n>5时，实际设置数N应
按下式计算：N-0.8n
注：1-本表信自《城市公共厕所设计标准》CJJ14-20162.洗手盆为一个时可不设儿童洗手盆，6.4各类建筑卫生间厕位数量详见各类型卫生间单项说明6.5公用卫生间的位置选择应注意使用方便，位置隐蔽，并注意气味、潮气，噪声对其他房间的影响和干扰。6.6卫生间设计应进行功能分区，合理布置卫生器具，使管总说明
审核孙丹荣荣校对倪勇设计孙春梅春临图集号
16J914-1
厕位、
清具基
本要求
学校、宿
金建筑
卫生间
商业建筑
卫生间
餐饮建筑
卫生间
旅馆。酒
店建筑
卫生间
文体建筑
卫生间
交通建筑
卫生间
办公、工
业建筑
卫生间
其他特殊
卫生间
橱位、
清具基
本要求
学校、宿
金建筑
卫生间
商业建筑
卫生间
餐饮建筑
卫生间
旅馆、酒
店建筑
卫生间
文的通
卫生间
交通建筑
卫生间
办公、工
业建筑
卫生间
其他特殊
卫生间
道集中、隐蔽，重视平面及空间的充分利用。6.7卫生间不应直接设置在餐厅，厨房、食品加工，食品储存、医药、医疗、变配电等有严格卫生要求或防水、防潮要求用房的上层
6.8卫生间内产生噪声的设备（如水箱、水管等），不宜安装在与办公，宿舍等相邻的墙上，否则应有隔声措施。6.9平面布置过程中应注意结构梁、柱的位置，综合考虑给排水管，排风道的位置及装修空间，合理布置卫生间平面。管道通风等附属设施宜集中在单独的管道井中，管道出屋面时应注意平面位置的合理及与立面的协调。6.10卫生间宜有自然采光和自然通风，应优先考虑自然通风。当自然通风不能满足要求时应增设机械通风。严寒，寒冷地区厕位间宜设附墙垂直通风道。在人流密集场所（如商场、客运站等）除有自然通风窗外，还应有机械通风换气措施，特别是严寒、寒冷地区。
6.11卫生间宜设前室。无前室的卫生间外门不宜同办公居住等房门相对：外门应能双向开启并保持常闭状态。卫生间内应分设男，女通道，在男，女进门处应设视线屏蔽。6.12为安全，使用方便，卫生间布置时不宜设置台阶。6.13卫生间的地面应考虑防水，排水，防滑、防渗漏墙面、顶棚应防潮。墙面应采用光滑便于清洗的材料。6.14卫生间设置吊顶应采用防潮材料，吊顶净高不宜小于2.3m。体育建筑卫生间吊顶净高不宜小于2.5m6.15卫生间的四周墙体除门洞外宜做强度等级不小于C20的混凝土翻边翻边高度宜高出楼地面150mm以上6.16卫生间地面排水坡度不宜小于1%，楼、地面周边沿墙为最高点，地漏表面为最低点，以保证地面水排出。6.17卫生间的地面或楼面应设防水，楼地面与墙、柱连接处防水层泛水高度宜为300mm，不应小于250mm。楼地面与墙、柱连接处防水层还应增设加强防水层。加强层平面宽度及立面高度均不应小于100mm。
6.18卫生间楼、地面的防水层在门口处应水平延展，且向外延展的长度不应小于500mm，向两侧延展的宽度不应小200mm。6.19地漏与地面混凝土间应留置凹槽，用合成高分子密封胶进行密封防水处理。地漏周围应设置加强防水层，加强层宽度不应小于150mm。防水层在地漏收头处，应用合成高分子密封胶进行密封防水处理。
6.20地漏应选用耐腐蚀和水封性能可靠的地漏。6.21淋浴间地面、墙面，小便槽墙面均应防水淋浴间地面应设防水层，墙面设高度不小于2.0m的防水层。小便槽墙面设高度不小于1.2m的防水层。
6.22厕位隔间宜设置扶手。设坐便器的厕位内宜设置提供一次性坐便垫纸的设施，可为自动或手动。6.23厕位隔间的门及隔板应采用防潮，防划，防画、防材料。
6.24厕位隔间的门应采用升降式的合页（具有自闭功能）和显示“有人”，“无人”标志的锁具，并应能从外开启。6.25卫生间宜采用节水型和感应型卫生设施总说明
图集号
审核孙丹荣校对倪勇酒设计孙春梅睿信页
16J914-1
厕位，
清具基
本要求
金建筑
卫生间
商业建筑
卫生间
餐饮建筑
卫生间
旅馆、酒
店建筑
卫生间
文体建筑
卫生间
交通建筑
卫生间
办公、工
业建筑
卫生间
其他特殊
卫生间
厕位、
清具基
本要求
学校、宿
金建筑
卫生间
商业建筑
卫生间
餐饮建筑
卫生间
旅馆、酒
店建筑
卫生间
文体建筑
卫生间
交通建筑
卫生间
办公、工
业建筑
卫生间
其他特殊
卫生间
6.26卫生间男女进出口应设有明显的性别标志，标志应设置在固定的墙体上。厕位门应设跨坐位标志或无障碍标志，厕位有无人标志。第三卫生间入口应设专用标志，卫生间内多功能台、儿童安全座椅等应设专用标志。6.27标志的图形符号应符合行业标准《环境卫生图形符号标准》CJJ/T125和《城市公共厕所设计标准》CJJ14-2016的有关规定。
6.28卫生间应有防蚊，防蝇设施。6.29公用卫生间的照明标准应符合国标《建筑照明设计标准》GB50034-2013表5.5.1规定的要求，详见表6。表6公共和工业建筑通用房间或场所照明标准值房间
厕所、盘洗
室、浴室
7施工安装要求
参考平面
及其高度
照度标难
值（1x）
7.1卫生间施工过程中，各工种应互相配合，协调进行。各工种的施工安装质量要求，均应遵照各相应的施工质量验收规范。
7.2本图集所采用的材料规格系净料尺寸。木材等应是经过裁制，刨光的材料，可根据当地供应的毛料规格子以适当调整，但不应小于图注尺寸
7.3各种隔板安装时，必须保证隔板平直稳定，连接完整牢固，外貌整齐美观
7.4洗手盆与化妆台面之间，浴盆与墙面相接处均应用防水密封胶密封。
7.5本图集中所有预理木砖均需做防腐处理，所有预理铁件均需除锈后刷防锈漆一道，露明部分再刷调和漆一道。使用的油漆种类及颜色由工程设计确定7.6卫生间的地面及楼面防水、地面排水坡度，排水方向、地漏设置等，均应按照工程设计及本图集中的要求，精心施工，严防渗漏。
尺寸单位
本图集中除注明外所注尺寸单位均为毫米（mm）。9
索引方法
16J914-1/X
详图编号
详图所在页次
总说明下载图集就来标准下载网
审核孙丹荣茶校对倪勇酒设计孙春梅春临图集号
16J914-1
厕位、
清具基
本要求
学校、宿
金建筑
卫生间
商业建筑
卫生间
餐饮建筑
卫生间
旅馆、酒
店建筑
卫生间
文体建筑
卫生间
交通建筑
卫生间
办公、工
业建筑
卫生间
其他特殊
卫生间
翻位、
清具基
本要求
学校、宿
金建筑
卫生间
商业建筑
卫生间
餐饮建筑
卫生间
旅馆、酒
店建筑
卫生间
文体建筑
卫生间
交通建筑
卫生间
办公、工
业建筑
卫生间
其绝特殊
卫生间
则位及洁具设计要点
1本图集的厕位净距及洁具净距均参照《民用建筑设计通则》GB50352的最低标准要求进行设计。《城市公共厕所设计标准》CJJ14-2016表5.0.3对一类，二类卫生间的厕位尺寸，小便器间距等都有不同的要求，具体设计中宜根据情况适当增加净距尺寸。
2洗脸盆或盟洗槽水嘴中心与侧墙净距不宜小于0.55m。并列洗脸盆或盟洗槽水嘴中心间距不应小于0.70m3单侧并列洗脸盆或盟洗槽外沿至对面墙的净距不应小于1.25m。双侧并列洗脸盆或盟洗槽外沿之间的净距不应小于1.80m。
4浴盆长边至对面墙面的净距不应小于0.65m5并列小便器的中心距离不应小于0.70m，宜为0.80m。小便器之间应加隔板，小便器中心距离侧墙或隔板的距离不应小于0.35m，宜为0.40m。
6内，外开门的尊便器厕位分别不应小于0.90m宽×1.40m深和0.90m宽×1.20m深。厕位宽度宜为1.00m。7内，外开门的坐便器厕位分别不应小于0.90m宽×1.50m深和0.90m宽×1.30m深，厕位宽度宜为1.00m。8内，外开门的厕位隔间至对面墙面的净距离分别不应小于1.10m和1.30m。内，外开门的厕位隔间至对面小便器或小便精外沿的净距分别不应小于1.10m和1.30m9内开门的双侧厕位隔间之间的净距不应小于1.10m。外开门的双侧厕位隔间之间的净距宜为1.50m~2.10m。10小便器或小便槽双侧布置时，外沿之间的净距不应小于1.30m。
11在卫生间内及厕位隔间内，应为人的出入，转身提供义须的空间，其空间直径为0.45m。12在交通建筑和商业建筑卫生间内，宜在厕位隔间内提供900mm×350mm的行李放置区。13儿童洁具净距设计及其他要求详见国标图集11J935《幼儿园建筑构造与设施》
14本图集的无障碍卫生间和无障碍厕位详图选编自国标图集12J926《无障碍设计》。
则位及洁具设计要点
审核孙丹荣茶校对朱曼铭中设计倪勇酒图集号
16J914-1
厕位，
清具基
本要求
学校、宿
金建筑
卫生间
商业建筑
卫生间
餐饮建筑
卫生间
旅馆、酒
店建筑
卫生间
文体建筑
卫生间
交通建筑
卫生间
办公、工
业建筑
卫生间
其他特珠
卫生间
厕位，
清具基
本要求
学校、
金建筑
卫生间
商业建筑
卫生间
餐饮建筑
卫生间
旅馆、酒
店建筑
卫生间
文体建筑
卫生间
交通建筑
卫生间
办公、工
业建筑
卫生间
其他特殊
卫生间
>700>350
）小便器净距
浴盆净距
单侧洗脸盆净距
注：1.厕位宽度不应小于0.90m，宜为1.00m。20
>550|>7001>700
双侧洗脸盆净距
>550550
靠墙洗脸盆净距
2.小便器净距不应小于0.70m，宜为0.80m>1200
）正向外开门厕位隔间
正向内开门厕位隔间
行李放置区
正向外开门厕位隔间
正向外开门厕位隔间
）正向内开门厕位隔间
行李放置区
11）正向外开门厕位隔间
厕位及洁具净距
审核孙丹荣茶校对朱曼铭物设计倪勇酒图集号
16J914-1
清具基
本要求
学校、宿
舍建筑
卫生间
商业建筑
卫生间
餐饮建筑
卫生间
旅馆、酒
店建筑
卫生间
文体建筑
卫生间
交通建筑
卫生间
办公、工
业建筑
卫生间
其他特殊
卫生间
