【16J934-3】 中小学校建筑设计常用构造做法

国家建筑标准设计图集
16J934-3
国家建筑标准设计
国家建筑标准设计
国家建筑标准设计
中小学校建筑设计常用构造做法国家建筑标准设计
国家建筑标准设计
国家建筑标准设计
国家建筑标准设计
中国建筑标准设计研究院
UiewLikaoeiA-akAca
国家建筑标准设计图集
16J934-3
中小学校建筑设计常用构造做法批准部门：中华人民共和国住房和城乡建设部组织编制：中国建筑标准设计研究院中國计划出版社
UiewiiiaoeiAakAca
图书在版编自（CIP）数据
国家建筑标准设计图集，中小学校建筑设计常用构造法：16J934-37中国建筑标准设计研究院组织编制北京：中国计划出版社，2017.8ISBN978-7-5182-0708-4
I.@国.·：I.中..：Ⅲ.建筑设计一中国一图集中小学一教育建筑一建筑设计一中国一图集IVTU2062TU244.2-64
中国版本图书馆CIP数据核字（2017）第222672号UiewirrKaoei AaAc
郑重声明：本图集已授权“全
国律师知识产权保护协作网”对著作权（包括专有出版权）在全国范围予以保护，盗版必究。
举报盗版电话：010-63906404
010-68318822
国家建筑标准设计图集
中小学校建筑设计常用构造做法16J934-3
中国建筑标准设计研究院组织编制（邮政编码：100048电话：010-68799100）★
中国计划出版社出版
（地址：北京市西城区木桥地北里甲11号国宏大厦C座3层）北京强华印刷广印刷
787mm×1092mm1/167印张28千字2017年8月第1版2017年8月第1次印刷★
ISBN978-7-5182-0708-4
定价：63.00元

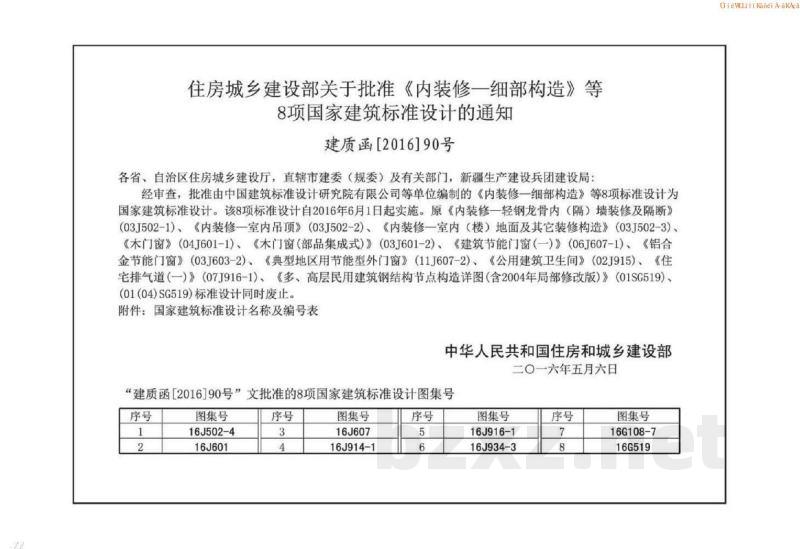

住房城乡建设部关于批准《内装修一细部构造》等8项国家建筑标准设计的通知
建质函[2016]90号
各省、自治区住房城乡建设厅，直辖市建委（规委）及有关部门，新疆生产建设兵团建设局：经审查，批准由中国建筑标准设计研究院有限公司等单位编制的《内装修一细部构造》等8项标准设计为国家建筑标准设计。该8项标准设计自2016年6月1日起实施。原《内装修一轻钢龙骨内（隔）墙装修及隔断》（03J502-1）、《内装修一室内吊顶》（03J502-2）、《内装修一室内（楼）地面及其它装修构造》（03J502-3）《木门窗》（04J601-1）、《木门窗（部品集成式）》（03J601-2）、《建筑节能门窗（一）》（06J607-1）、《铝合金节能门窗》（03J603-2）、《典型地区用节能型外门窗》（11J607-2）、《公用建筑卫生间》（02J915）《住宅排气道（一）》（07J916-1）、《多、高层民用建筑钢结构节点构造详图（含2004年局部修改版）》（01SG519）、（01（04）SG519）标准设计同时废止。附件：国家建筑标准设计名称及编号表中华人民共和国住房和城乡建设部二〇一六年五月六日
“建质函【2016]90号”文批准的8项国家建筑标准设计图集号序号
图集号
16J502-4
16J601
图集号
16J607
16J914-1
图集号
16J916-1
16J934-3
图集号
16G108-7
16G519
iewLriKaoeiAakAca

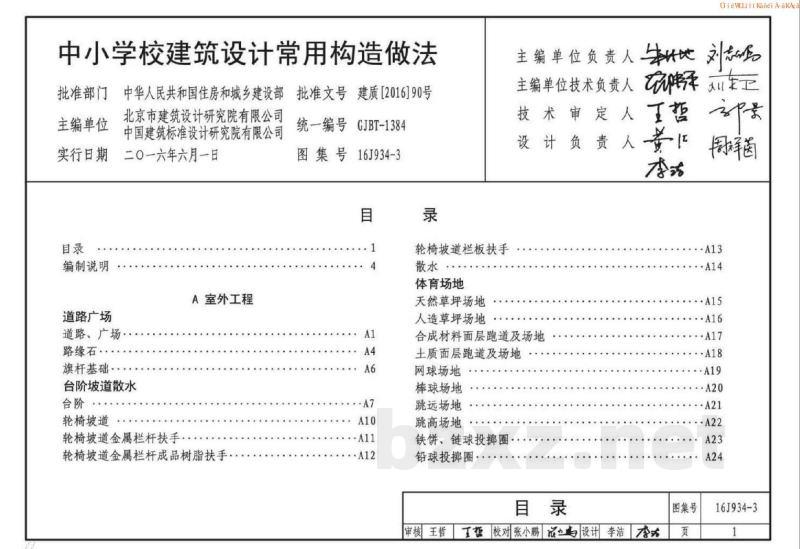

中小学校建筑设计常用构造做法批准部门
主编单位
实行日期
编制说明
道路广场
中华人民共和国住房和城乡建设部批准文号建质[2016]90号北京市建筑设计研究院有限公司中国建筑标准设计研究院有限公司二〇一六年六月一日
A室外工程
道路、广场·
路缘石·
旗杆基础·
台阶坡道散水
合阶，
轮椅坡道
轮椅坡道金属栏杆扶手
轮椅坡道金属栏杆成品树脂扶手统一编号GJBT-1384
图集号16J934-3
轮椅坡道栏板扶手
体育场地
天然草坪场地
人造草坪场地
主编单位负责人
主编单位技术负责人
技术审定人
设计负责人一
UieWLrKaoeiAaKAc
大儿安工
合成材料面层跑道及场地
土质面层跑道及场地
网球场地
棒球场地
跳远场地
跳高场地
铁饼、链球投掷圈
铅球投挪圈·
审核王哲工蓝校对张小鹏 记高设计李洁杏头·A17
图集号
16J934-3
室外场地围网
室外场地排水沟及盖板
足球门·
楼地面
楼地面构造做法
混凝土雨篷
玻璃雨篷
B分部构造
窗井顶部（钢筋混凝土板顶盖）窗井顶部（金属算子顶盖）
窗井底部
空调室外机搁板
墙面、墙裙
墙面、墙裙构造做法
屋面构造做法
上人屋面女儿墙
··B10
不上人屋面女儿墙
种植屋面女儿墙泛水及挡墙
女儿墙栏杆
女儿墙旗杆
屋面出入口
女儿墙水落口
内天沟水落口
屋面变形缝
屋面设备设施基座
通风管道出屋面
屋面安装卫生间无动力风帽
平置天窗基座
常用门选用表
常用窗选用表
窗与墙体安装详图
遮光通风窗
隔声门
窗帘盒（杆）
审核王哲丁柜校对张小鹏 记鸟 设计李洁杏水UiewrraoeiAakAc
+·B25
图集号
16J934-3
栏杆扶手
不锈钢栏杆扶手·
不锈钢栏杆塑料扶手
金属栏杆成品树脂扶手
混凝土栏板扶手，
栏板、大梯井护栏实例·
通风百叶窗·
风口（排风机安装）
光导管
屋面光导管
地下室顶板光导管
教室设施设备
黑板·
推拉黑板
布告栏.
C细部构造
D设备设施
展示橱窗
投影仪吊架
清洁柜
实验桌
力学实验桌
解剖实验桌
化学实验室
化学实验室风道
化学实验桌
舞蹈教室
舞蹈教室构造做法
舞蹈教室镜面安装
舞蹈室教室把杆安装·
相关技术资料
E专用教室
审核王哲蓝校对张小鹏记岛设计李洁头UiewLTiKaoei A-akAc
图集号
16J934-3
1编制依据
编制说明
iewLTr Kaoei AaKAc
或产品视为无效。工程技术人员在参考使用时，需注意加以1.1本图集是依据中华人民共和国住房和城乡建设部建质函[2008]83号文“关于《2008年国家建筑标准设计编制工作计划》的通知”编制。
1.2本图集依据下列主要标准规范：《中小学校设计规范》
《房屋建筑制图统一标准》
《建筑设计防火规范》
《绿色建筑评价标准》
《无障碍设计规范》
《公共建筑节能设计标准》
《民用建筑工程室内环境污染控制规范》GB50099-2011
GB/T50001-2010
GB50016-2014
GB/T50378-2014
GB50763-2012
GB50189-2015
GB50325-2010（2013版）
《墙体材料应用统一技术规范》《建筑地面设计规范》
《屋面工程技术规范》
《种植屋面工程技术规程》
《中小学校体育设施技术规程》《国家学校体育卫生条件试行基本标准》GB50574-2010
GB50037-2013
GB50345-2012
JGJ155-2013
JGJ/T280-2012
教体艺[2008]5号
当依据的标准规范进行修订或有新的标准规范实施时，本图集与现行工程建设标准不符的内容、限制或淘汰的技术区别，并应对本图集相关内容进行复核后选用。2适用范围
2.1本图集适用于全国城乡中小学校（含非完全小学）的新建、改建和扩建项目的工程设计。本图集可供设计单位参考或选用，供建设单位、施工单位等照图施工，也可供建筑专业院校作为教学的参考资料。
2.2使用本图集时请依据工程所在地的气候分区及当地的微气候选用适宜的做法。
2.3建议优先选用适宜的地方材料或距项目所在地500km以内符合质量要求的材料。
3编制原则及使用要求
3.1本图集编入的构造做法均以安全、适用、经济、绿色为原则。
3.2本图集所编制的做法及材料选择均遵照保障学生健康发育的原则。
3.3采用本图集选定材料、部品及配件时不得采用国家及地方公布的禁止使用的材料、部品及配件。3.4应用本图集选用的材料必须符合现行国家标准《民用建筑工程室内环境污染控制规范》GB50325-2010（2013年版）编制说明
审核王哲丁道校对张小鹏记卤设计黄汇号图集号
16J934-3
对材料的规定。
3.5各种做法均需顾及各地区施工的可操作性。3.6传统建筑砂浆是按照材料的比例进行设计的，预拌砂浆的品种、规格、型号很多，不同的基体、基材、环境条件、施工工艺等对砂浆有不同的要求。因此，应根据设计、施工等要求选择与之配套的产品。预拌砂浆与传统砂浆之间的对应关系见下表，供选择预拌砂浆时参考。预拌砂浆与传统砂浆对应关系表品种
砌筑砂浆
抹灰砂浆
地面砂浆
预拌砂浆
WMM5、DMM5
WMM7.5、DMM7.5
WMM10、DMM10
WMM15、DMM15
WMM20、DMM20
WPM5、DPM5
WPM10、DPM10
WPM15、DPM15
WPM20、DPM20
WSM15、DSM15
WSM20、DSM20
传统砂浆
MS混合砂浆、M5水泥砂浆
M7.5混合砂浆、M7.5水泥砂浆
M10混合砂浆、M10水泥砂浆
M15混合砂浆、M15水泥砂浆
M20混合砂浆，M20水泥砂浆
1:1:6混合砂浆
1:1:4混合砂浆
1：3水泥砂浆
1:2水泥砂浆、1：2.5水泥砂浆
1:1:2混合砂浆
1:3水泥砂浆
1：2水泥砂浆
注：本表根据《预拌砂浆应用技术规程》JGJ/T223-2010编制。4编制内容及方式
4.1内容包括室外工程、分部构造、细部构造、设备设施、专用教室，共5部分。
UiewLrraoei AakAc
室外工程部分主要编入了道路广场、台阶坡道散水、体育场地3部分；分部构造部分主要编入了楼地面、墙体，墙面、墙裙、屋面、门窗6部分；细部构造部分主要编入了栏杆扶手、风口、光导管3部分：设备设施部分主要编入了教室设备设施和实验桌2部分：专用教室部分主要编入了化学实验室和舞蹈教室2部分。
其中设备设施为资料性内容，供确定建筑相关部位的做法时采用或参考。
4.2本图集所编制内容均为适用于中小学校建设所需的常用构造做法；为适应中小学校设计需要，也编入了部分新技术构造做法，均在图中有简要说明。当需要其他构造做法时，可参见相关国家建筑标准设计图集。
4.3专用教室仅纳入了设施要求综合性较强的化学实验室及近年新增的舞蹈教室等的相关构造做法。5尺寸单位
本图集中除特别注明外，所注尺寸均为毫米（mm）。索引方法
16J934-3
图集号
详图编号
所在页次
编制说明
审核王哲工哲校对张小鹏西设计黄汇号图集号
16J934-3
车行透
水混凝
土路面
（480
构造做法
1.40厚中（细）粒式沥青混凝土面层，碾压平整2.80厚粗粒式沥青混凝土
3.A300厚碎砾石（<0.075的颗粒≤5%）B:300厚3：7灰土
4.路基碾压，压实度>93%
1.120（180,220）厚C25混凝土，面层分块捣制2.300厚天然级配砂石
3.路基碾压，压实度>93%
1.120（180,220）厚C20无砂大孔混凝土，面层分块揭制
2.300厚天然级配砂石
3.路基碾压，压实度>93%
1.80厚透水砖
2.30厚1：3千硬性水泥砂浆找平层3.200厚C20无砂大孔混凝土
4.A:300厚天然级配砂石
B:300厚3:7灰土
5.路基碾压，压实度>93%
注：1.道路纵横向缩缝间距不大于6m时，可用分仓施工缝代替。纵向每4格应设伸缩缝一道，路宽大于8m时，在路面横向中间设伸缩缝一道2.其他材料面层的广场、道路做法可参考国标图集12J003《室外工程》附注
UieWLTKaoeiAaKAc
1.行车荷载<5t选用120厚面层，行车荷载5~8t选用180厚面层，行车荷载8~13t选用220厚面层。2.混凝土板应设置垂直相交的纵向和横向接缝，板缝应对齐，不得错缝
3.雨水口及各种市政井应设置胀缝与混凝土板完全隔开，并相距>1.50m
同路2附注
1.同路2附注。
2.透水路面找平层用砂的含泥量<2%，泥块含量<1%，含水量<3%，垫层宜采用透水性能好的中砂或粗砂，含水率<3%，含泥量<5%，泥块含量≤2%。
3.面层结构层厚度、透水储水能力、防冻厚度宜按《透水砖路面技术规程》CJJ/T 188验算道路、广场
审核王哲工哲校对张小鹏设计李洁头图集号
16J934-3
构造做法
1.180厚透水水泥混凝土面层
2.150厚小粒径透水级配碎石
3.150厚大粒径透水级配碎石
4.素土实，90%压实度<93%
1.100厚透水砖，粗砂灌缝
2.30厚中砂找平层
3.150厚小粒径透水级配碎石，压实度>95%4.200厚大粒径透水级配碎石，压实度>95%5.素土夯实，90%<压实度<93%
1.涂刷靓固保护剂
2.30厚彩色透水整体路面面层，摊铺、找平、收光
3.90厚彩色透水整体路面底层，摊铺、收光4.20厚粗砂找平、碾实
5.200厚级配碎石碾实
6.素土夯实，压实系数>93%
1.80厚嵌草砖孔内填种植土拌草籽种子2.30厚1:1黄土粗砂
3.100厚1：6水泥豆石（无砂）大孔混凝土4.300厚天然级配碎砾石
5.素土夯实，90%<压实度<93%此图集内容来自标准下载网
注：其他材料面层的广场、道路做法可参考国标图集12J003《室外工程》。附注
道路面层材料、规格及颜色由设计确定UiewLriKaoeiA-akAc
1.道路面层材料、规格及颜色由设计确定2.透水路面找平层用砂的含泥量<2%，泥块含量<1%，含水量<3%，垫层宜采用透水性能好的中砂或粗砂，含水率3%，含泥量<5%，泥块含量≤2%
道路、广场
审核王哲工哲校对张小鹏记岛设计李洁本图集号
16J934-3
人行彩
路11A
路11B
色混凝
土路面
构造做法
1.60厚透水砖，粗砂灌缝
2.30厚中砂找平层
3.150厚透水水泥混凝土（抗压强度>20MPa）4.80厚天然砂砾
5.素土夯实，90%<压实度<93%
1.涂刷靓固保护剂
2.30厚彩色透水整体路面面层，摊铺、找平、收光
3.50厚彩色透水整体路面底层，摊铺、收光4.20厚粗砂找平、碾实
5.200厚级配碎石碾实
6.路基碾实，压实系数>93%
1.40厚块材（按工程设计）
2.30厚1:3干硬性水泥砂浆
3.200厚C20无砂大孔混凝土
4.A:250厚3:7灰
B:150厚C20混凝土
5.素土夯实，压实度>90%
1.40厚彩色沥青混凝土面层
2.150厚碎砾石垫层
3.素土夯实，压实度>90%
1.100厚彩色混凝土面层，按2m分仓跳格浇筑2.100厚碎砾石垫层
3.素土夯实，压实度>90%
UieWLriKaoei AakAc
1.道路面层材料、规格及颜色由设计确定2.透水路面找平层用砂的含泥量<2%，泥块含量<1%，含水量《3%，基层宜采用透水性能好的中砂或粗砂，含水率3%，含泥量<5%，泥块含量<2%
道路面层材料、规格及颜色由设计确定道路、广场
注：其他材料面层的广场、道路做法可参考国标图集12J003《室外工程》。审核王哲工哲校对张小鹏设计李洁杏图集号
16J934-3
小提示：此图内容仅展示完整标准图集里的部分截取内容，若需要完整标准请到上方自行免费下载完整图集包。
