【12SG620】 砌体结构设计与构造

国家建筑标准设计图集
12SG620
砌体结构设计与构造
国建筑标准设计研究院
图集号
图集名称

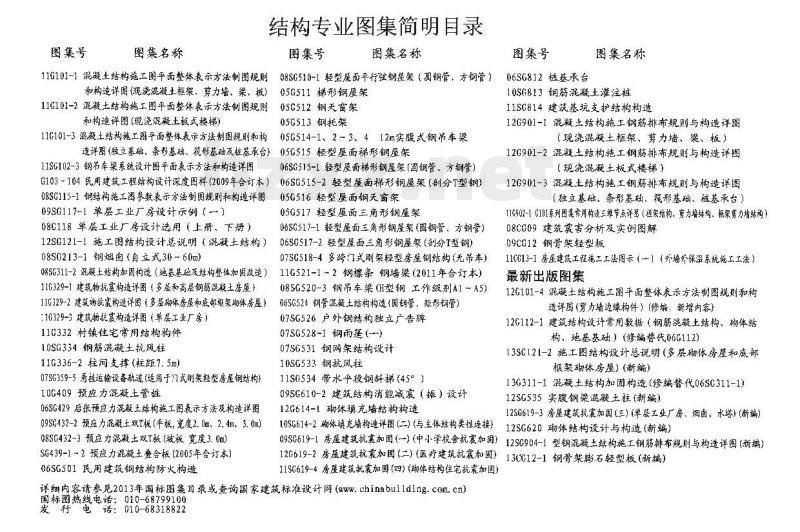

结构专业图集简明目录
图集号
11G101-1混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土框架、剪力培、梁、板）11G101-2混凝土结构施工图平而整体表示方法制图规则和构造详图 (现浇混凝土板式楼梯)11101-3混凝土结构施工图平面整体表示方法制图规刚和构造详图(驶立基础，条影基础、形基础及桩基承台）11SG102-3钢予车系统设计图平面表示方法和构造详图G103－104民用建筑工程结构设计深度图样(2009年合订本）08SG115-1钢结构施工图参数表示方法制图规则和构造详图09SG117-1单层工业厂房设计示例（）08C118单层工业厂房设计选用（上册、下册）12SG121-1施工图结构设计总说明（混凝土结构）08SG213-1钢烟自（自立式30~60m）8SG311-2混疑土站构加固构造（地基基础及结构整体加固改造）11G329-1建筑物抗實构造详图（多层和高层钢混凝土房屋）11G329-2建筑物抗震构造详图（多层痴体房屋和底部框架体房屋）：1329-3建筑物扰震构造洋图（单层工业厂房）118332村镇住宅常用结构构件
10SG334钢筋混凝土抗风柱
110336-2程间支掉（柱距7.5m）07SF359-5悬祛运输设备轨道(适用于门式刚架轻型房屋钢结构)10G409预应力混凝土管框
06SG429后张预应力混凝土结构施工图表示方法及构造详图09S0432-2预应力混凝土双T板（平板，宽度2、0m，2.4m、3.0m）08S432-3预应力混凝土双T板（坡板宽度3.0m)）SG439-1~2预应力混凝土叠合板(2005年合订本）06SG501民用建筑钢结构防火构造图集名称
08SC510-1轻型屋面平行弦钢屋架（钢管，方钢管）05G511梯形钢屋架
05G512钢天窗架
05G513钢托架
05G514-1、2~3、412m实腹式钢吊车梁050515轻型屋面梯形钢屋架
06S0515-1轻型屋面梯形钢屋架（钢管、方钢管）06SG515-2轻型屋面梯形钢屋架（剖分T型钢）05G516轻型屋面钢天窗架
05G517轻型屋面三角形钢屋架
0GSG517-1轻型屋面三角形钢屋架（圆钢管、方钢管）06SG517-2轻型屋面三角形钢架（剖分T型钢）07SG518-4多跨门式刚架轻型房屋钢结构（无吊车）11G521-1~2钢擦条钢墙梁(2011年合订本）08SG520-3钢吊车梁（H型钢工作级别A1~45)06SG524钢管混凝土结构构造（圆钢管、短彩钢管）07SG526户外钢结构独立广告牌
07SG528-1钢雨篷（-）
07SG531钢网架结构设计
10SG533钢抗风柱
11SG534带水平段钢斜梯（45°）09SG61心-2建筑结构消能减强（振）设计12G614-！砌体填充墙结构构造
图集号
06SG812桩基承台
图集名称
10SG813钢筋混凝土灌注桩
11SC814建筑基坑支护结构构造
12G901-1混凝土结构施工钢筋排布规则与构造详图（现浇混凝土框架，剪力墙、梁、板）12G901-2混凝土结构施工钢筋排布规则与构造详图【现浇混凝土板式楼梯】
12G901-3混凝土结构施工钢筋排布规则与构造详图（独立基础、条形基础、筏形基础、桩基承台）115902-1C101系列图集常用构造三维节点详多（框案结构、剪力增结构、框架剪力堵结构）08CG09建筑震害分析及实例图解09CG12钢骨架轻型板
11CC13-1房屋建筑工程施工工法图示（—）（外墙外保温系统施工工法）最新出版图集
126101-4混凝土结构施工图平面整体表示方法制图规则和构造详图(剪力墙边缘构件）(修：新增内容)126112-1建筑结构设计常用数据（钢筋混凝土结构、砌体结构、地基基础）（修编替代06G112)13SC121-2施工图结构设计总说明（多层砌休房屋和底部框架砌体房屋）(新编）
13G311-1混凝土结构加固构造（修编替代06SC311-1)12SG535实腹钢梁混凝土柱（新编）12S8619-3房屋建筑抗霖加固（三）（单层工业广房、烟自、水塔）(新编）10SG614-2脚体填充墙构造详图【三】与主体策构美性连接】12SG620瑚体结构设计与构造（新编）09SG619-1房屋建筑抗案加固(-)(中小学校舍抗震加固）12SG904-1 型钢混凝土结构施工钢筋排布规则与构造详图（新编）12(i619-2房屋建筑抗囊加固（二)（医疗建筑抗震加固））13CG12-1钢骨架膨.石轻型板（新编）1156619-4房屋建筑抗震加固（四）（砌体结构住宅抗震加固）详细内容请参见2013年国标图集月录或查询国家建筑标准设计网chinabuilding.col.cn)国标图热线电话：010-68799100发行电话：010-68318822
国家建筑标准设计图集
12SG620
砌体结构设计与构造
批准部门：
组织编制：
中华人民共和国住房和城乡建设部中国建筑标准设计研究院
中國计划出版社

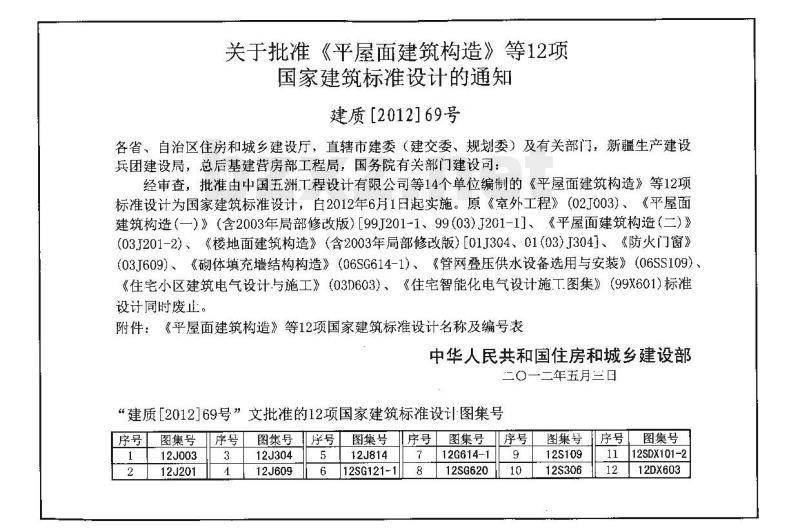

关于批准《平屋面建筑构造》等12项国家建筑标准设计的通知
建质【2012]69号
各省、自治区住房和城乡建设厅，直辖市建委（建交委、规划委）及有关部门，新疆生产建设兵团建设局，总后基建营房部工程局，国务院有关部门建设司：经审查，批准由中国五洲工程设计有限公司等14个单位编制的《平屋面建筑构造》等12项标准设计为国家建筑标准设计，白2012年6月1日起实施。原《室外工程》（02J003）、《平屋面建筑构造（一）》（含2003年局部修改版）[99J201-1、99（03）J201-1]、《平屋面建筑构造（二）》（031201-2）、《楼地面建筑构造》（含2003年局部修改版）［01J304、01（03）J304]、《防火门窗》(03J609）、《砌体填充墙结构构造》（06SG614-1）、《管网叠压供水设备选用与安装》（06SS109）、《住宅小区建筑电气设计与施工》（03D603）、《住宅智能化电气设计施工图集》（99X601)标准设计同时废止。
附件：《平屋面建筑构造》等12项国家建筑标准设计名称及编号表中华人民共和国住房和城乡建设部二〇一二年五月兰旦
“建质［2012]69号”文批准的12项国家建筑标准设计图集号序号
图集号
12J003
12J201
图集号
12J304
12J609
图集号
12J814
12SG121-1
图集号
12G614-1
12SG620
图集号
12S109
12S306
图集号
12SDX101-2
12DX603
编制组负责人：
编制组成员：
审查组长：
审查组成员：
项目负责人：
巢斯黄靓

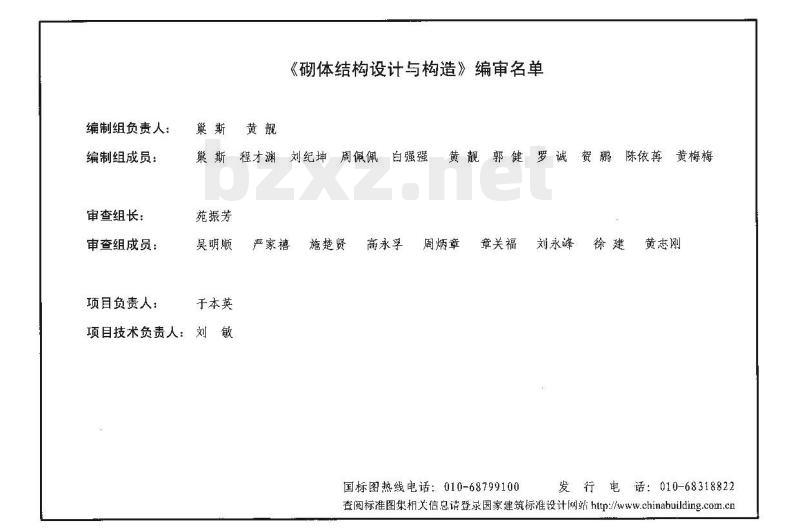

《砌体结构设计与构造》编审名单巢 斯程才渊刘纪坤周佩佩白强强黄靓郭健罗诚贺鹏陈依薄黄梅梅苑振芳
吴明顺
于本英
项目技术负责人：刘敏
严家禧
施楚贤
高永孚
周炳章
章关福
国标图热线电话：010-68799100刘永峰
黄志刚
发行：电话：010-68318822
查阅标准图集相关信总请登录国家建筑标准设计网站hitp://chinabuilding.com.cn砌体结构设计与构造
批准部门中华人民共和国住房和城乡建设部批准文号建质[2012]69号
主编单位同济大学建筑设计研究院（集团）有限公司统-一编号GJBT-1204湖南大学建筑设计研究院有限公司实行日期二〇－二年六月一日
总说明-
砌体房屋构造柱、芯柱设置示例办公楼构造柱，芯柱设置·
住宅楼构造柱、芯柱设置·
内廊式教学楼构造柱、芯柱设置·外廊式教学楼构造柱、芯柱设置·砖砌体房屋
基础构造··
构造柱与基础的连接
构造柱与拉结钢筋网片立面·
加强构造柱与拉结钢筋网片立面墙体拉结··
构造柱与墙拉结
图集号12SG620
主编单位负责人十民期安
主编单位技术负责人等
技术审定人新证他
设计负责人裤才潮黄配多
构造柱与现浇梁连接
组合砖柱与现浇梁连接
构造柱与预制梁连接
组合砖柱与预制梁连接
圈梁构造节点示例
无构造柱圈梁构造节点
有构造柱圈梁构造节点
无构造柱圈梁与梁连接
挑梁构造·
预制空心板支承构造
预制空心板硬架支模构造
现浇板与墙、圈梁连接
预制空心板与外墙拉结
楼梯间墙体配筋构造
审核黄靓意靓校对程六谢滩才渊设计刘纪坤刚起埔:2-10
·2-12
·2-14
-·2-15
·2-18
++2-19
·2-20
·2-23
·2-25
图集号
12SG620
女儿墙节点平面及构造
女儿墙构造节点
砌块砌体房屋
芯柱与基础的连接
替代芯柱的构造柱与基础连接
芯柱···
无芯柱墙体拉结·
后砌隔墙与墙体拉结：
芯柱与墙体拉结··
构造柱与墙体拉结
扶壁柱构造
梁与芯柱连接
梁与扶壁柱的连接
圈梁构造节点
挑构造
预制空心板支承构造
预制空心板硬架支模构造
现浇板与墙连接
预制空心板与外墙拉结
楼梯间墙体配筋构造
女儿墙节点平面及构造
女儿墙构造节点
·2-26
. -3-2
· 3-3
·3-12
·3-13
·3-16
·3-17
·3-18
·3-20
-·3-21
底部框架-抗震墙体房屋抗震构造底部框架-抗震墙节点选用示例
钢筋混凝土抗震墙构造.
钢筋混凝土抗震墙润口补强
砖砌体抗震墙构造··
砌块砌体抗震墙构造
配筋砌块砌体抗震墙构造·
过渡层墙体构造
砖砌体过渡层节点·
砌块砌体过渡层节点，
框架托墙梁构造
框架柱与砖砌体填充墙拉结
框架柱与砌块砌体填充墙拉结
框架填充墙的顶部拉结
抗裂措施及坡屋面构造
砖墙房屋抗裂构造示例图，
砖墙房屋抗裂构造节点.
砌块墙房屋抗裂构造示例图
砌块墙房屋抗裂构造节点
瓦木坡屋面构造··
钢筋混凝土坡屋面构造
审枝，黄靓孝靓校对程才溯脚设讯刘纪抽国亿坤41
· 5-3
图集号
12SG620
1编制依据
总说明
2.3砌块砌体房屋：普通混土或轻集料混凝土小型空心动决1.1本图集根据建设部建质技函[2006]71号文“关-印发《2006年国家建筑标准设计编划工作计划》的通知”进行编制。1. 2 主要设计依据
《砌体结构设计规范》
《建筑抗震设计规范》
《混凝土结构设计规莎》
《建筑地基基密设计规范》
《砌体结构工程施工质量验收规范》《混凝土结构工程施工质量验收规范》《建筑工程抗震设防分类标准》《混凝土小型空心砌块建筑技术规程》GB 50003-2011
GB 50011-2010
GB 50010-2010
GB 50007-2011
GR 50203-2011
GB 50204-2002
（2011年-版）
GB 50223-2008
JGJ/T 14-2011
《底部框架-抗震墙砌体房屋抗技术规程》JGJ248-2012《混凝土小型空心砌块和混凝土砖砌筑砂浆》JC860-2008《混凝土砌块（砖）砌体用灌孔混凝士》JC861-2008
当依据的标准规范进行修订或有新的标准规苑出版实施时，应对本图集相关内容进行复核选用。2适用范围
2.1本图集适用于设计便用年限为50年，安全等级为二级的非抗震设防区及抗震设防烈度6～8度地区低层、多层砌体房屋，包括砖砌体房屋、殉块码体房屋和底部框架一抗震墙砌体房屋。
2.2砖砌体房屋：烧结类普通砖、承重多孔砖，非烧给类蒸逛灰砂砖，粉煤灰砖、混凝土砖等础体承重的砖砌体房屋。颈体承重的砌块砌体房屋，
2.4底部框架-抗震墙砌体房屋：适用二非抗震设防区及6~8度（0.2名）地区且上部按刚性方案设计的丙类砌体房屋2.5当为乙类建筑时，除图集中已污明外应按《建筑抗震设计规范》GB50011-2010的有关规定采取抗震措施；本图集不适用于中类确体房屋，
2.6本图集砌体墙厚以190mm和240mm为示例，根据建筑节能标准而选择其他墙厚时，其构造应按实标工程考感。3结构材料及选择
3.1砌体艾料
3.1.1烧纬类砖：普通砖和多孔砖（包括粘土、页岩和煤矿砖)强度等级不应低二ML10，砌筑砂浆强度等级不应低于M5.3.1.2非烧结类砖：蒸压灰砂、粉煤灰普通砖及混凝土普通砖和多死砖强度等级不应低于MU15，础筑砂浆强度等级不应低于M5 (Ms5、Mb5) .
注：Ms和Mb分别为蒸应普通砖及混凝主砖、砌块砌体的专用砌筑砂浆强度等级.
3.1.3混凝土小型空心砌块（以下简称小砌块或砌块)强度等级不应低于MU5（低层）和M17.5（多层），砌筑砂浆强度等级不应低于Mb5（非抗震设防区）和Mb7.5（抗震设防区）。3.1.4顶层楼梯间：烧结普通砖、多孔砖强度等级不低于M1:10蒸压普通砖和混凝土砖不低于M15，混凝土砌决不低三U10，砌笋砂浆强度等级不低于M7.5(Ms7.5、Mb7.5)，且不低于同层墙体的材粒强度等级。
总说明
阁美号
审核巢斯争校对茅依，了设计程才湖猴才湖页1256620
3.1.5底框房屋底层的砖砌体抗震墙：烧结普通砖强度等级不应低于MU10，蒸压普通砖和混凝土砖不应低于MU15，砌筑砂浆强度等级均不应低于M10（Ms10、Mb10）。3.1.6底框房屋底层的块砌体抗震墙：砌块强度等级不应低于MU10，砌筑砂浆强度等级不应低于Mb10。3.1.7底框房屋过渡层墙体：烧结普通砖、多孔砖强度等级不应低于MU10，蒸压普通砖和混凝土砖不应低于MUI15，混凝土砌块不应低于MU10,砌筑砂浆均不应低于M10(Mb10、Ms10)。3.1.8地面以下或防潮层以下的砌体、潮湿房间的墙体所用材料应符合《砌体结构设计规范》CB50003-2011表4.3.5的规定。3.2钢筋
3.2.1钢筋宜选用RB400级和HRB335级钢筋，也可采用HPB300级钢筋。
3.2.2托墙梁、框架梁、框架柱等混凝土构件和落地混凝土墙，其普通受力钢筋宜优先选用HRB400钢筋。3.3混凝士
3.3.1托墙梁，底部框架-抗震墙砌体房屋中的框架梁、框架柱、节点核心区、混凝土墙和过渡层楼板，其混凝土的强度等级不应低于C30,
3.3.2构造柱、圈梁、水平现浇钢筋混凝土带及其他各类构件的混凝土强度等级不应低于C20、砌块砌体芯柱、系梁等的混凝土强度等级不应低于Cb20。
4结构设计原则
4.1建筑场地选择
4.1.1应根据工程的特点、需要及岩土工程勘察资料，选择场地稳定、地质条件好的地段作为建筑场地。4.1.2山区、丘陵地带的地基，应考虑可能的崩、泥石流、滑坡的影响，验算边坡的稳定性并采取加强防护措施。4.1.3建筑场地应避免选择在河道、水淹低洼地等地段。4.1.4应避开抗震不利地段，当无法避开时应采取有效措施。4.1.5抗震危险地段严禁建造乙类建筑，不应建造丙类建筑。4.2结构选型及布置
4.2.1砌体结构应优先采用横墙承重或纵横墙混合承重的结构布置，不应采用砌体墙和混凝土墙混合承重的结构体系。4.2.2结构平面、立面布置宜规则、对称，避免侧向刚度和承载力突变：纵横向墙体平面内宜对齐、贯通，且两个方向的墙体数量不宜相差过大，
4.2.3在房屋宽度方向的中部应设置内纵墙，其累计长度（高宽比大于4的墙段不计入）不宜小于房屋总长度的60%。4.2.4间--轴线上的窗间墙宽度宜均匀：抗震设防烈度为6、7度时洞口面积不宜大于墙面总面积的55%，8度时不宜大于50%4.2.5体型过长、体型复杂、平面不规则的房屋，以及建造在场地土有显著差异处的房屋，应在适当部位设置收缩缝、沉降缝、防震缝，形成多个较规则的结构单元。4.2.6应根据抗震设防烈度、结构单元的高度和高差等情况选择防震缝宽度（一般可取70~100mm），并应符合《建筑抗震规范》GB50011-2010和《砌体结构设计规范》6B50003-2011对防震缝的有关要求。
4.2.7房屋端部大房间的楼屋盖，应加强与墙、圈梁的拉结。4.2.8楼梯间不宜设置在房屋的尽端或转角处，不应在房屋转总说明
审核巢斯校对陈依了设训程才渐体有减图集号
125G620
角处设暨转角，
4.2.9底部框架一抗景墙砌体房屋在底框的四角私中部适当部位应沿纵横两个方向布置钢筋混凝土抗震墙或彻体抗震墙。4.2.10底部框架一抗震墙砌体房屋的上部砌岱墙与底部的推架或抗震墙臻楼燃间附近的个别墙段外均应对齐，4.3加强房屋整体性可采取提商砌体强度、加强圈梁、增加构造柱、芯柱、加强基础刚度、控制房屋高宽比和长离比、增设楼、屋陌整浇层、增设水平拉结筋、楼层半高处增设泥凝土系梁、门窗洞订边设构造柱、芯柱或混凝土框等加强措施。4.4提高墙体抗震抗剪强度可采用提高砂浆强度、增设水平抗剪钢筋、增设构造柱或芯柱（或加强构造柱、芯柱）等方法。5静力设计要点
5.1墙、柱构件的计算高度H
5.1.1各楼层墙、柱构件的计算高度H为楼板顶面到构下端支点间的距离。
5.1.2无壁柱山墙H为层高加山墙尖高度的1/2，带壁柱的墙I为壁柱处的山墙离度。
5.1.3上端为自由端的墙、柱构件计算高度为构件高度的2窖5.2墙，柱构件的静力计算
5.2.1根据砌体的不问墙厚、不司砌筑砂浆强度等级、不同“]窗润口尺寸验算墙或住构件的高厚比，并应满足《砌体结构设计规范》GB50003-2011第6.1节的有关要求。5.2.2在竖向和水单荷载作用下，墙、柱格件的静力计算应符合《砌体结设计规范》GB50003-2011第4.2.5条的规定。5.2.3应根据《砌体结构设计规范》GB50003-2011第4.2.6条的规定计算房虚外墙风荷载。
5.2.4悄壁往墙的计算截面翼缘宽度：应符合《研体结构设计规范》GB50003-2011第4.2.8条的规定。5.2.5墙、柱构件的轴向力偏心距不应大于截面重心到轴向力偏心方向截面边缘距离的0，6倍。5.2.6砌体局部均匀受压时，可以根据《砌体结构设计规范》GB50003-2011第5.2节规定的不同情况，在墙、性构件承载力计算时乘以相应的砌体局部抗压强度提高系数Y，5.2.7应根据《砌体结构设计规范》CB50003-2011第3.2.3条规定的不同情况，对体强度设计值乘以构应调整系数Y。5.3基础设计
5.3.1可根据不间工程情况选用条形基础、筱板基础或桩基础但同一-结构单元不宜采并不同类型的基础。5.3.2传至基础底面约荷载作用效应不应超过地基承载力，基础的沉降量应满足柜应规范的容许限值。5.3.3偏心受压天然基础的达缘不应出现拉应力5.3.4软弱地基、液化地基应根据《建筑地基基础设计规范》GB50007-2002、《建筑抗震设计规范》GB50011-2010弃（砌体结构设计规范》（B50003-2011的有关规定采取相应措施，并加强房屋基础和房屋结构的整体性。5.4 过梁、墙梁、挑裂
5.4.1抗震设防地区房屋的门窗源口处应采准钢筋混凝土过梁非抗震设防地区也可采用砖础平拱过梁或配筋砖过梁：各种过梁应满足相应的设计和构谐要求，5.4.2采用墙梁时，应进行托梁正截面、斜截距承载方计算，总说明
图集号
核巢斯校对然设计理才湖有页
12SG626
墙梁墙体的受剪承载力计算、施工阶段托梁的承载力计算等，并应满足相应的构造要求。
5.4.3房屋的挑梁应进行抗倾覆验算、挑梁下砌体局部受压承载力验算、挑梁的承载能力验算等，并应满足相应的构造要求。5.5砌块砌体墙如未设圈梁或混凝士垫块，在楼板支承面下200mm，梁支承面下600mml、长度600mm，挑梁支承面下600mm、T形墙时距墙中心线每边300mm范围内用不低于Cb20混凝土将孔洞灌实。6抗震设计要点
6.1一般规定
6.1.1一般情况下，房屋的层数和高度限值应符合表1的规定。6.1.2横墙较少房屋，总高度限应比表1的规定降低3m，层数相应减少--层；在6、7度时，按规范规定采取加强措施并满足抗震承载力要求时，总高度和层数可不减。注：同--楼层开间大于4.2m的房间占该层总面积40%以上属模墙较少。
6.1.3横墙很少房屋，总高度限值应比表1的规定降低6m，层数相应减少二层。
注：间-一楼层无间小于等于4.2m的房间点该层总面积不到20%，且开间大于4.8m的房间占该层总面积50%以上属横培很少。6.1.4底部框架-抗震墙砌体房屋约抗震墙应符合下列规定：（1）钢筋混凝土抗震墙适用68度（0.2g）底部两层，且抗震墙厚不小于160mm。
（2）配筋砌块砌体抗震墙适用6、7度底部两层，耳抗震墙厚不八于190mm，
（3）砖砌体抗震墙适用6度底部--层（总层数不超过四层），砌体房屋的层数和总高度限值（）表1
房屋类别
普通砖
多层砌
体房屋
底部框
架一抗
震塔砌
体房屋
多孔砖
多孔砖
小砌块
普通砖
多孔砖
多孔砖
小砌块
度（mm)）
且抗震墙厚不小于240mm。
设防烈度和设计基本地震加速度6度
（4）砌块砌体抗震墙适用6度底部一层（总层数不超过四层），且抗震墙厚不小于190mm。注：砖砌体抗震墙和砌块砌体抗震墙是指满足《建筑抗震设计规范》CB50011-2010第7.3.14条，7.4.6条、7.5.4条和7.5.5条构造要求、且布置在底层框架间-一平面内的砖砌体墙或砌块础体墙。6.1.5单层房屋层高不应超过4m；低层、多层房屋层高不应超过3.6m，采取加强措施后不应超过3.9m；底部框架-抗震墙体房屋的底部，层高不应超过4.5m，当底层采用砌体抗震墙则不应超过4.2m
总说明
图集号：
申核巢斯豪校对陈依尊了设训程之潮耀才资
12SG620
6.1.6多层砌体房屋的最大商宽比，7度及7度以下不宜大于2.58算不宵天于2.0.
6.1.7砌体房屋的横墙间距、墙体局部尺寸等应符合《建筑震设计规范》GB50011-2010第7.1.5条和7.1，6条的有关规定6.1.8非抗震设防区砌体房屋的层数和总商废限值可参照6度区的要求。
6.2震计算与承载能力验算
6.2.1砌体房屋、底部框架-抗震墙砌体房屋的抗震计算可采用底部剪力法，地震影响系数应取最大值，并按照《建筑抗震设计规范》GB50011-2010第7.2节的规定调整地震作用效应。6.2.2现浇和装配整体式钢筋混凝土楼、屋盖房屋的各楼层向地震剪力，可按该楼层各片横墙的等效侧向刚度比分配。6.2.3·一般装配式钢筋混凝土楼、屋盖房屋的各楼层横向池震剪力，可按该楼层各片横墙的等效侧向刚度比和从属面积上重力荷载代表值的比例之和的平均值分配。6.2.4各楼层纵向地震剪力，可按该楼层各片纵墙的等效侧向刹度比分配。
6.2.5砌体墙截面抗震受剪承载力可按《建筑抗震设计规范》CB50011-2010第7.2节的规定，计算正应力、水平配筋、构道柱、芯柱等对提高增体抗震受剪承载力的有利影响。6.2.6底部框架-抗震尴码体房屋在纵榄两个方向的上部砌体这渡层计入考造柱影哟的侧向刚度与下一层框架的侧向刚度之比不应小于-1.0，底部一层框架时也不应大于2.5（6、7度）和2.0（8度）、底部二层框架时则不应大F2.0（6、7度）和1.5（8度），且底层和底部第二层框架的侧向刚度应接近。6.2.7底层框架-抗震培砌体房屋的底部（包括底部--层和底部二层框架）纵，模尚地震剪力设计值应英以1.2～1.5的增大系数，过渡层与底层（底部一层架）或底部第二层（底部二层框架）刚度比大者应取大值，
6.2.8底部框架-抗震墙砌体房屋底层或底部两层的纵、横询地震剪力设计值应全部由该方向的抗震墙承担，并按各墙体的例向剂度比例分配。下载图集就来标准下载网
6.2.9底部框架-抗衰墙砌体房屋中框架柱承担的地震剪力设计值按各坑侧力构件有效侧向阅度比例分配确定；有效阅询刚度的取值，架不折减，混凝士抗震墙或配筋彻块砌体抗震墙乘折减系数0.30，普通砖或混凝土小动块彻体抗震墙乘折减系数0.20.
6.2.10底部框架-抗震墙砌体房屋的底部框架柱应计入露倾覆力矩引起的附加轴力，底部各轴线承受的地震倾爱力矩可近似按抗震墙和框架的有效侧向度的比例确定。6.2.11砌体房屋可选从属面积较大或竖向应力较小的墙段进行截面抗震承载力验算。
7构造柱、芯柱及水平拉结
7.1各类砖砌体房屋构造柱及水平拉结7.1.1抗震设防地区构造柱设置及墙体拉结应符合表2及以下第7.1.2~7.1.5条要求。
7.1.2有错层的多层房屋，在错层部位应设置墙，其与其他墙交接处应设置构造柱；在错层部位的错层楼板位置应设置现浇钢筋混凝土圈梁；在房屋层数不低于四层时，底部1/4楼层处错层部位中部的构造柱间距不宜大于2m。总说明
图隽号！
审岁英斯校对陈依再设计程之潮才滋天12SG620
