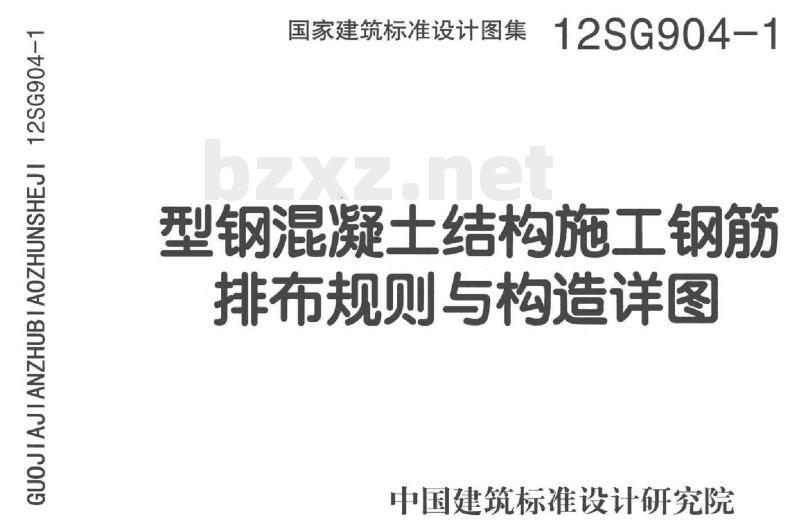

【12SG904-1】 型钢混凝土结构施工钢筋排布规则与构造详图

国家建筑标准设计图集
12SG904-1
型钢混凝土结构施工钢筋
排布规则与构造详图
中国建筑标准设计研究院

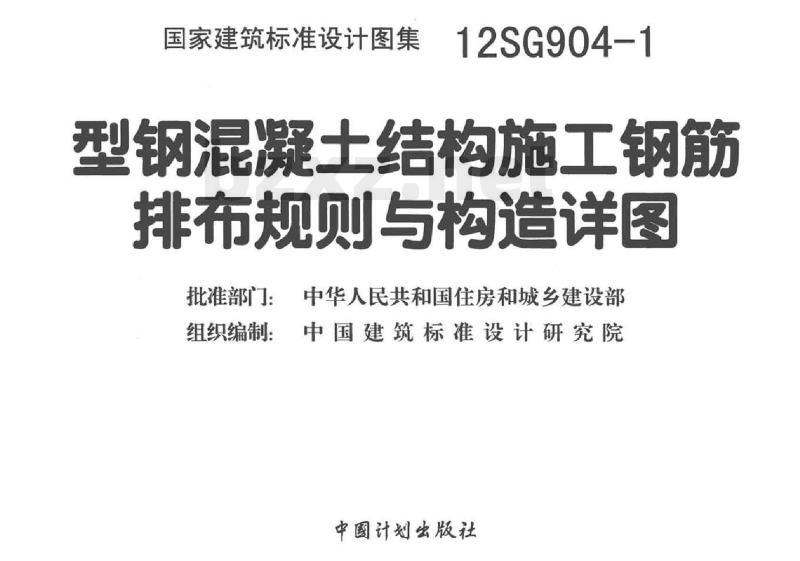

国家建筑标准设计图集
12SG904-1
型钢混凝土结构施工钢筋
排布规则与构造详图
批准部门：
组织编制：
中华人民共和国住房和城乡建设部中国建筑标准设计研究院
中國计划出版社

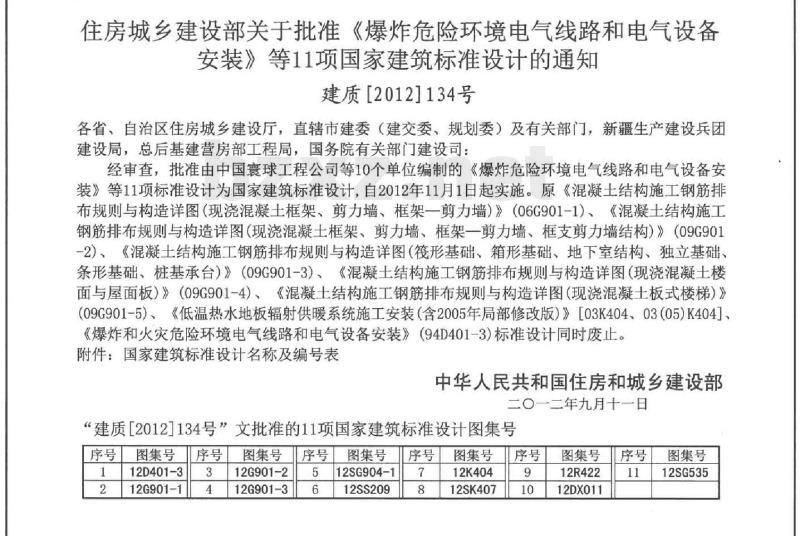

住房城乡建设部关于批准《爆炸危险环境电气线路和电气设备安装》等11项国家建筑标准设计的通知建质【2012]134号
各省、自治区住房城乡建设厅，直辖市建委（建交委、规划委）及有关部门，新疆生产建设兵团建设局，总后基建营房部工程局，国务院有关部门建设司：经审查，批准由中国衰球工程公司等10个单位编制的《爆炸危险环境电气线路和电气设备安装》等11项标准设计为国家建筑标准设计，自2012年11月1日起实施。原《混凝土结构施工钢筋排布规则与构造详图（现浇混凝土框架、剪力墙、框架一剪力墙）》（06G901一1）、《混凝土结构施工钢筋排布规则与构造详图（现浇混凝土框架，剪力墙、框架一剪力墙，框支剪力墙结构）》（09G901一2）、《混凝土结构施工钢筋排布规则与构造详图（形基础、箱形基础、地下室结构、独立基础、条形基础基承台）》（09G901-3）《混凝士结构施工钢筋排布规则与构造详图（现浇混凝土楼面与屋面板）》（09G901一4）《混疑士结构施工钢筋排布规则与构造详图（现浇混凝土板式楼梯））（09G901-5）《低温热水地板辐射供暖系统施工安装（含2005年局部修改版）》03K404、03（05）K404）、《爆炸和火灾危险环境电气线路和电气设备安装》（94D401-3）标准设计同时废止。附件：国家建筑标准设计名称及编号表中华人民共和国住房和城乡建设部二O一二年九月十一日
“建质【20121134号”文批准的11项国家建筑标准设计图集号序号
图集号
12D401-3
12G901-1
图集号
12G901-2
12G901-3
图集号
12SG904-1
12SS209
图集号
12K404
12SK407
图集号
12R422
12DX011
图集号
12SG535
编制组负责人：
编制组成员：
（按姓氏笔划顺序）
审查组组长
审查组成员：
（按姓氏笔划顺序）
项目负责人：
项目技术负责人：

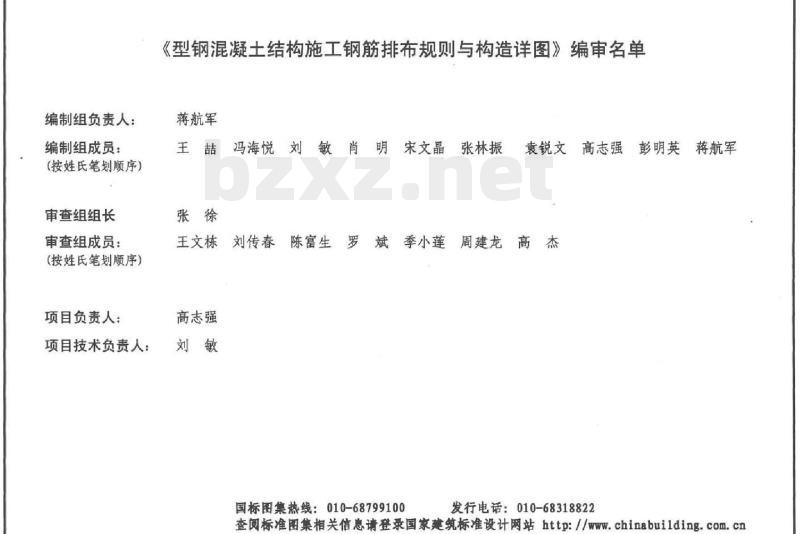

《型钢混凝土结构施工钢筋排布规则与构造详图》编审名单蒋航军
王喆冯海悦刘敏肖明宋文晶张林振袁锐文高志强彭明英蒋航军张徐
王文栋刘传春陈富生罗斌季小莲周建龙高杰高志强
国标图集热线：010-68799100
发行电话：010-68318822

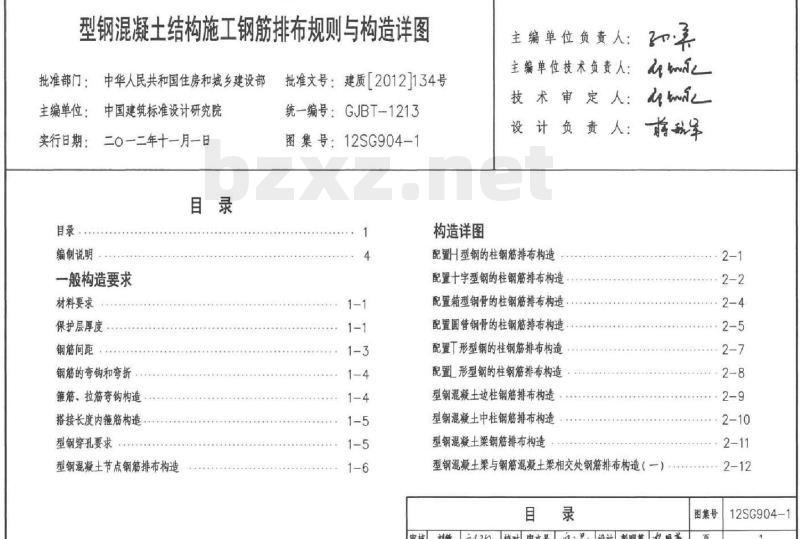

查阅标准图集相关信息请登录国家建筑标准设计网站http://chinabuilding.com.cn型钢混凝土结构施工钢筋排布规则与构造详图批准部门：中华人民共和国住房和城乡建设部批准文号：建质【2012134号主编单位：中国建筑标准设计研究院实行日期：二O一二年十一月一日目录
编制说明
一般构造要求
材料要求
保护层厚度
钢筋间距
钢筋的弯钩和弯折
箍筋、拉筋弯钩构造
搭接长度内箍筋构造
型钢穿孔要求
型钢混凝土节点钢筋排布构造
统一编号：GJBT-1213
图集号：12SG904-1
构造详图
主编单位负责人：
主编单位技术负责人：
技术审定人：
设计负责人：前军
配置H型钢的柱钢筋排布构造
配置十字型钢的柱钢筋排布构造配置箱型钢骨的柱钢筋排布构造配置圆管钢骨的柱钢筋排布构造，配置丁形型钢的柱钢筋排布构造配置形型钢的柱钢筋排布构造
型钢混凝土边柱钢筋排布构造
型钢混凝土中柱钢筋排布构造
型钢混凝土梁钢筋排布构造
型钢混凝土梁与钢筋混凝土梁相交处钢筋排布构造（—）目录
审核刘敏刘2校对宋文晶设计彭明英女明英2-1
：2-10
图集号
12SG904-1
型钢混凝土梁与钢筋混土梁相交处钢筋排布构造（二）梁柱节点钢筋排布构造1A-1-1
梁柱节点钢筋排布构造1A-1-2
梁柱节点钢筋排布构造1A-2-1
梁柱节点钢筋排布构造1A-2-2
梁柱节点钢筋排布构造1A-2-3
梁柱节点钢筋排布构造1A-3-1
梁柱节点钢筋排布构造1A-4-1
梁柱节点钢筋排布构造1A-4-2
梁柱节点钢筋排布构造1B-1-1：梁柱节点钢筋排布构造1B-2-2
梁柱节点钢筋排布构造1B-3-1
梁柱节点钢筋排布构造1C-1-1
梁柱节点钢筋排布构造1C-2-2
梁柱节点钢筋排布构造1C-3-1
梁柱节点钢筋排布构造1D-1-1
梁柱节点钢筋排布构造1D-2-1
梁柱节点钢筋排布构造1D-2-2
2-2-37
+··2-39
4-2-43
梁柱节点钢筋排布构造1D-2-3
梁柱节点钢筋排布构造1D-3-1
梁柱节点钢筋排布构造1E-1-1
梁柱节点钢筋排布构造1E-2-1
梁柱节点钢筋排布构造1E-2-2
梁柱节点钢筋排布构造1E-2-3
梁柱节点钢筋排布构造1E-3-1
梁柱节点钢筋排布构造2A-1-1
梁柱节点钢筋排布构造2A-2-1
梁柱节点钢筋排布构造2A-4-1
梁柱节点钢筋排布构造2B-1-1
梁柱节点钢筋排布构造2B-2-1
梁柱节点钢筋排布构造2C-1-1
梁柱节点钢筋排布构造2C-2-1
梁柱节点钢筋排布构造2D-1-1
梁柱节点钢筋排布构造2D-2-1
梁柱节点钢筋排布构造2E-1-1
审核刘敏刘校对宋文晶设计彭明英女明英2-2-45
·2-57
图集号
12SG904-1
梁柱节点钢筋排布构造2E-2-1
梁柱节点钢筋排布构造3A-1-1
梁柱节点钢筋排布构造3A-1-1a
节点水平加胶钢筋排布构造（—）节点水平加胶钢筋排布构造（二）节点水平加胶钢筋排布构造（三）节点水平加腋钢筋排布构造（四）节点水平加腋钢筋排布构造（五）：柱两侧梁不等高时钢筋排布构造2-77
型钢混凝土柱与型钢混凝土架，混凝土梁节点钢筋排布构造型钢混凝土梁上起混凝土柱钢筋排布构造型钢混爆土柱过渡层钢筋排布构造（一）型钢混凝土柱过渡层钢筋排布构造（二）2-94
型钢混凝土柱变载面处钢筋排布构造边缘构件钢筋排布构造（）
边缘构件钢筋排布构造（二）
剪力墙水平筋在边框柱中锚固构造（）剪力墙水平筋在边框柱中锚固构造（二）钢板混凝土剪力墙钢筋排布构造型钢混凝土暗梁钢筋排布构造
型钢剪力墙钢筋排布构造（立面图）型钢混凝土连梁钢筋排布详图（一）型钢混凝土连架钢筋排布详图（二）埋入式柱脚节点钢筋排布构造（一）埋入式柱脚节点钢筋排布构造（二）非理入式柱脚节点钢筋排布构造目录
审核刘敏刘2校对宋文晶a设计彭明英女明英2-97
·2-98
-2-100
-2-101
.2-102
-2-103下载图集就来标准下载网
-2-107
·2-108
图集号
12SG904-1
1.编制依据
编制说明
3.适用范围
1.1本图集根据住房和城乡建设部建质函2010/95号关于印发《2010年国家建筑标准设计编制工作计划》的通知进行编制1.2本图集编制依据下列国家现行标准规范：《建筑抗震设计规范》
《混凝土结构设计规范》
《钢结构设计规范》
《建筑结构制图标准》
《混凝土结构工程施工规范》
《高层建筑混凝土结构技术规程》《型钢混凝土组合结构技术规程》《钢筋焊接及验收规程》
《钢骨混凝土结构设计规程》
《高层建筑钢一混凝土混合结构设计规程》GB50011-2010
GB50010-2010
GB50017-2003
GB/T50105-2010
GB50666-2011
JGJ3-2010
JGJ138-2001
JGJ18-2012
YB9082-2006
CECS230:2008
当依据的标准规范进行修订或有新的标准规范出版实施时，应对本图集相关内容进行复核后选用。
2.编制内容
2.1本图集内容包括现浇型钢混凝土结构染、柱、剪力墙、基础等构件施工钢筋排布规则与构造详图。其中染柱节点包括型钢混景土柱与钢筋混凝土梁，型钢混象土柱与型钢混聚土架，型钢混土柱与钢的连接。依据本图集的基本原则和具体要求指导施工钢筋排布构造深化设计，使实际施工建造方案与规范相关规定和设计构造要求紧密结合。3.1本图集适用于一般非抗震设防和抗震设防烈度为6、7.8、9度地区抗震等级为特一级和一、二、三、四级的现浇型钢混凝土框架结构、抗震墙结构、框架一抗震墙结构、筒体结构等3.2本图集可供建筑施工，设计、监理等人员使用。图集可指导施工人员进行钢筋施工排布设计、钢筋翻样计算和现场安装绑扎，确保施工时钢筋排布规范有序，使实际施工建造满足规范规定和设计要求：可辅助设计人员进行合理的构造方案选择，实现设计构造与施工建造的有机衔接，全面保证工程设计与施工质量。
4．其他说明
4.1本图集中型钢混凝土柱的型钢截面形状有常用的十字形、H形，也有箱形圆形、形和形等，钢筋与型钢的连接方式有牛腿焊接、套简连接及矩钢搭接等。上述型钢柱截面形状的选用，宜根据与其相连的梁构件类型，连接节点的承载力效果，构造难易程度，以及有利于提高加工质量和施工质量等方面综合考虑。
4.2本图集中型钢混凝土构件中型钢的选材、截面形式、焊缝种类及尺寸、栓钉及螺栓选用、混凝土构件的截面尺寸、强度等级、配筋形式及数量等不作或仅作一般性的表达，涉及的具体参数和节点构造应由设计人确定4.3本图集尺寸以毫米为单位，标高以米为单位4.4本图集后述规范及标准图集不再注明编号：编制说明
审核刘敏刘校对宋文品黑设计彭明英女明英图集号
12SG904-1
5.梁柱节点编号说明
本图集梁柱节点钢筋排布构造按如下方式进行编号梁柱节点钢筋排布构造X1X2—X3-X4X，：按梁柱截面类型编号1:型钢混凝土柱与钢筋混凝土梁：2：型钢混凝土柱与型钢筋混凝土梁：3：型钢混凝土柱与钢架；X2：按柱型钢戴面类型编号A：十字型钢混凝土柱：B:箱形钢骨混凝土柱：C.圆管钢骨混凝土柱：D：T形型钢混凝土柱：E：L形型钢混凝土柱X3：按梁纵筋与柱型钢的连接方式编号1柱型钢设置钢牛腿与梁纵筋焊接：2：柱型钢采用套简与梁纵筋连接；3：柱型钢设置短钢梁与梁纵筋搭接：4：柱型钢腹板开孔，梁纵筋绕过柱型钢翼缘贯穿通过节点：X。按架纵筋与柱型钢隔板位置关系编号1：柱型钢隔板与牛腿、短梁，梁型钢翼缘及套筒等高，两方向梁纵筋均位于隔板之上：2：柱型钢隔板与牛腿，短粱梁型钢翼缘及套筒等高，两方向桑纵筋分别位于隔板上下，3：柱型钢隔板在套简以下，两方向案纵筋均位于隔板之上：柱截面类型
十字型钢混凝土柱
梁截面类型
钢筋混凝土梁
箱形钢骨混凝土柱钢筋混凝土梁连接方式
柱型钢设置钢牛腿与梁纵筋焊接柱型钢采用套筒与梁纵筋连接
柱型钢设置短钢梁与梁纵筋搭接柱型钢腹板开孔，梁纵筋绕过柱型钢翼缘贯穿通过节点
柱型钢设置钢牛腿与梁纵筋焊接柱型钢采用套筒与架纵筋连接
梁纵筋与柱型钢隔板位置关系
柱型钢隔板与牛腿型钢翼缘等高两方向架纵筋均位于隔板之上柱型钢隔板与牛腿型钢翼缘等高两方向梁纵筋分别位于隔板上下柱型钢隔板与套简等高，两方向梁纵筋均位于隔板之上柱型钢隔板与套筒等高，两方向梁纵筋分别位于隔板上下柱型钢隔板在套筒以下，两方向梁纵筋均位于隔板之上柱型钢隔板与短染型钢翼缘等高，两方向梁纵筋上（下）筋均位于隔板之上（下）
柱型钢隔板在梁纵筋以下，两方向梁纵筋均位于隔板之上柱型钢隔板与梁纵筋等高两方向梁纵筋分别位于隔板上下柱型钢隔板与牛腿型钢翼缘等高，两方向梁纵筋均位于隔板之上柱型钢隔板与套筒等高两方向梁纵筋分别位于隔板上下编制说明
1A-1-1
1A-1-2
1A-2-1
1A-2-2
1A-2-3
1A-3-1
1A-4-1
1A-4-2
1B-1-1
1B-2-2
图集号
审核刘敏刘2校对宋文晶设计彭明英明英黄
12SG904-1
柱截面类型
箱形钢骨混凝土柱
圆管钢骨混凝土柱
工形型钢混凝土柱
【形型钢混凝土柱
十字型钢混凝土柱
梁截面类型
钢筋混凝土梁
钢筋混凝土梁
钢筋混凝土梁
钢筋混凝土梁
型钢混凝土架
连接方式
柱型钢设置短钢梁与梁纵筋搭接柱型钢设钢牛腿与梁纵筋焊接
柱型钢采用套筒与梁纵筋连接
柱型钢设短钢梁与梁纵筋搭接
柱型钢设钢牛腿与梁纵筋焊接
柱型钢采用套筒与梁纵筋连接
柱型钢设短钢架与梁纵筋搭接
柱型钢设钢牛腿与梁纵筋焊接
柱型钢采用套筒与梁纵筋连接
柱型钢设短钢与纵筋搭接
柱型钢设钢牛腿与梁纵筋焊接
梁纵筋与柱型钢隔板位置关系
柱型钢隔板与短梁型钢翼缘等高，两方向梁纵筋上（下）筋均位于隔板之上（下）
柱型钢隔板与牛腿型钢翼缘等高，两方向梁纵筋均位于隔板之上柱型钢隔板与套筒等高两方向梁纵筋分别位于隔板上下柱型钢隔板与短梁型钢翼缘等高，两方向梁纵筋上（下）筋均位于隔板之上（下）
柱型钢隔板与牛腿型钢翼缘等高，两方向梁纵筋均位于隔板之上柱型钢隔板与套简等高，两方向梁纵筋均位于隔板之上柱型钢隔板与套简等高，两方向梁纵筋分别位于隔板上下柱型钢隔板在套筒以下，两方向架纵筋均位于隔板之上柱型钢隔板与短梁型钢翼缘等高，两方向梁纵筋上（下）筋均位于隔板之上（下）
柱型钢隔板与牛腿型钢翼缘等高，两方向梁纵筋均位于隔板之上柱型钢隔板与套筒等高，两方向梁纵筋均位于隔板之上柱型钢隔板与套筒等高，两方向架纵筋分别位于隔板上下柱型钢隔板在套筒以下，两方向梁纵筋均位于隔板之上柱型钢隔板与短架型钢翼缘等高，两方向架纵筋上（下）筋均位于隔板之上（下）
柱型钢隔板与梁型钢翼缘等高，两方向梁纵筋上（下）筋均位于隔板之上（下）
编制说明
1B-3-1
1C-1-1
1C-2-2
1C-3-1
1D-1-1
1D-2-1
1D-2-2
1D-2-3
1D-3-1
1E-1-1
1E-2-1
1E-2-2
1E-2-3
1E-3-1
2A-1-1
图集号
审核刘敏刘2校对宋文晶启设计彭明英蚁明英页
12SG904-1
柱截面类型
十字型钢混凝土柱
箱形钢骨混凝土柱
圆管钢骨混凝土柱
T形型钢混凝土柱
L形型钢混凝土柱
十字型钢混凝土柱
梁截面类型
型钢混凝土梁
型钢混凝土架
型钢混土架
型钢混凝土梁
型钢混凝土梁
工字钢梁
箱型钢粱
连接方式
柱型钢采用套筒与梁纵筋连接
柱型钢腹板开孔，梁纵筋绕过柱型钢翼缘贯穿通过节点
柱型钢设钢牛腿与梁纵筋焊接
柱型钢采用套筒与梁纵筋连接
柱型钢设钢牛腿与梁纵筋焊接
柱型钢采用套简与梁纵筋连接
柱型钢设钢牛腿与梁纵筋焊接
柱型钢采用套筒与梁纵筋连接
柱型钢设钢牛腿与梁纵筋焊接
柱型钢采用套简与梁纵筋连接
柱型钢设短钢梁与钢架连接
柱型钢设短钢梁与钢架连接
梁纵筋与柱型钢隔板位置关系
柱型钢隔板与架型钢翼缘等高，两方向架纵筋上（下）筋均位于隔板之上（下）
柱型钢隔板与架型钢翼缘等高，两方向梁纵筋上（下）筋均位于隔板之上（下）
柱型钢隔板与梁型钢翼缘等高，两方向梁纵筋上（下）筋均位于隔板之上（下）
柱型钢隔板与梁型钢翼缘等高，两方向梁纵筋上（下）筋均位于隔板之上（下）
柱型钢隔板与梁型钢翼缘等高，两方向梁纵筋上（下）筋均位于隔板之上（下）
柱型钢隔板与梁型钢翼缘等高，两方向梁纵筋上（下）筋均位于隔板之上（下）
柱型钢隔板与梁型钢翼缘等高，两方向梁纵筋上（下）筋均位于隔板之上（下）
柱型钢隔板与梁型钢翼缘等高，两方向梁纵筋上（下）筋均位于隔板之上（下）
柱型钢隔板与梁型钢翼缘等高，两方向梁纵筋上（下）筋均位于隔板之上（下）
柱型钢隔板与梁型钢翼缘等高，两方向梁纵筋上（下）筋均位于隔板之上（下）
柱型钢隔板与梁型钢翼缘等高
柱型钢隔板与梁型钢翼缘等高
编制说明
2A-2-1
2A-4-1
2B-1-1
2B-2-1
2C-1-1
2C-2-1
2D-1-1
2D-2-1
2E-1-1
2E-2-1
3A-1-1
3A-1-1a
图集号
审核刘敏刘2版校对宋文品设计彭明英女明英页
12SG904-1
1.材料要求
一般构造要求
2保护层厚度
1.1型钢混凝土结构的混凝土强度等级不宜低于C30：有抗震设防要求时剪力墙不宜超过C60：其他构件，设防烈度9度时不宜超过C60；8度时不宜超过C70
1.2抗震等级为一，二，三级的框架和斜撑构件其纵向受力钢筋采用普通钢筋时应符合下列要求：
1钢筋的抗拉强度实测值与届服强度实测值的比值不应小于1.25。2钢筋的屈服强度实测值与屈服强度标准值的比值不应大于13。3钢筋在最大拉力下的总伸长率实测值不应小于9%1.3钢结构的钢材应符合下列要求：1钢材的屈服强度实测值与抗拉强度实测值的比值不应大于0.85。2钢材应有明显的屈服台阶，且伸长率不应小于20%3钢材应有良好的焊接性和合格的冲击韧性。1.4钢筋与型钢连接采用的套筒应为可焊接机械连接套筒，连接套筒的钢材不应低于Q345B的低合金高强度结构钢，其抗拉强度不应小于连接钢筋抗拉强度标准值的1，1倍，连接套筒与钢构件应采用等强焊接并在工厂完成。15用于与套筒连接的钢筋其接头质量应符合现行行业标准《液轧直螺纹钢筋连接接头》JG163和《敏粗直螺纹钢筋接头》JG171的要求，1.6型钢混凝土结构构件的混鼎土最大骨料直径宜小于型钢外侧混凝土保护层厚度的1/3，且不宜大于25mm。对烧筑难度较大或复杂节点部位，宜采用骨料更小，流动性更强的高性能混凝土。21型钢混凝土构件中钢筋的混凝土保护层厚度应满足下表要求。表2-1
环境类别
混凝土保护层的最小厚度（mm）板、墙
架、柱
注：1表中混凝土保护层厚度指最外层钢筋外边缘至混凝土表面的距离，适用于设计使用年限为50年的混凝土结构2.混凝土强度等级不大于c25时，表中保护层厚度应增加5mm。3.钢筋混凝土基础宜设置混凝土垫层，基础中钢筋的混凝土保护层厚度应从垫层顶面算起，且不应小于40mm。4.当构件中纵向受力钢筋的混凝土保护层厚度大于50mm时，应对保护层采取有效的防裂构造措施。当在保护层内配置防裂防剥落的钢筋网片时，网片钢筋的保护层厚度不应小于25mm。5.对有防火要求的建筑，其混凝土保护层尚应符合国家现行有关标准的要求。
6，混凝土构件的环境类别划分详见《混凝土结构设计规范》，一般构造要求
图集号
申核刘敏刘校对宋文品设计彭明英女明英页12SG904-1
