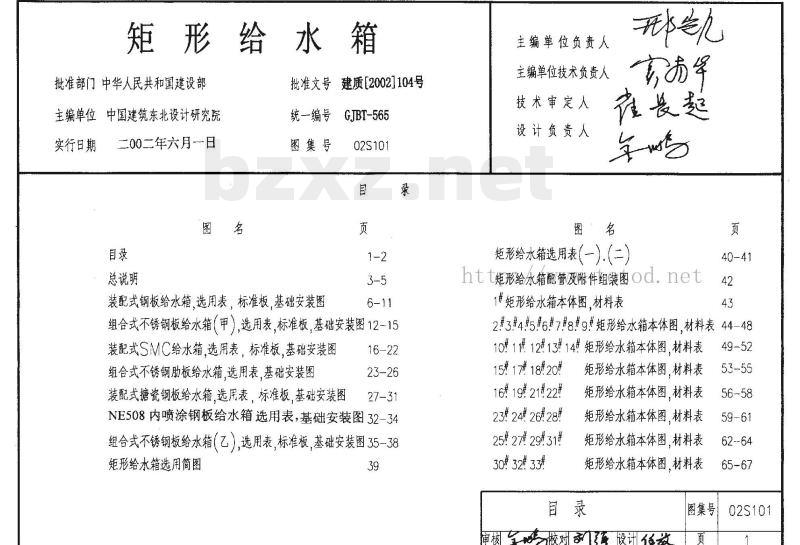

【02S101】 矩形给水箱

矩形给水箱

批准部门：中华人民共和国建设部
主编单位：中国建筑东北设计研究院
实行日期：2002年6月1日
批准文号：建质[2002]104号
图集号：02S101

目录

图名 页码
装配式钢板给水箱，选用表，标准板，基础安装图 1-2
组合式不锈钢板给水箱（甲），选用表，标准板，基础安装图 3-5
装配式SMC给水箱，选用表，标准板，基础安装图 6-11
组合式不锈钢肋板给水箱，选用表，基础安装图 12-15
装配式搪瓷钢板给水箱，选用表，标准板，基础安装图 16-22
NE508内喷涂钢板给水箱，选用表，基础安装图 23-26
组合式不锈钢板给水箱（乙），选用表，标准板，基础安装图 27-31
矩形给水箱选用简图 32-34
矩形给水箱选用表（一）、（二） 35-38
矩形给水箱配管及附件组装图 39-41
矩形给水箱本体图及材料表（各型号汇总） 42-67
矩形给水箱内人梯，外人梯，人孔，配管管接头安装图 68-72
溢流管，药液管，透气管，磁耦合水位计，玻璃管水位计安装图 73-77

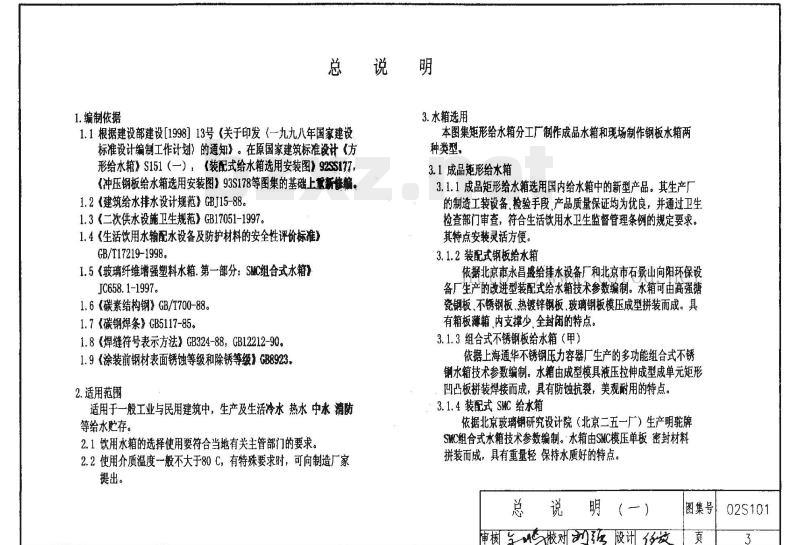

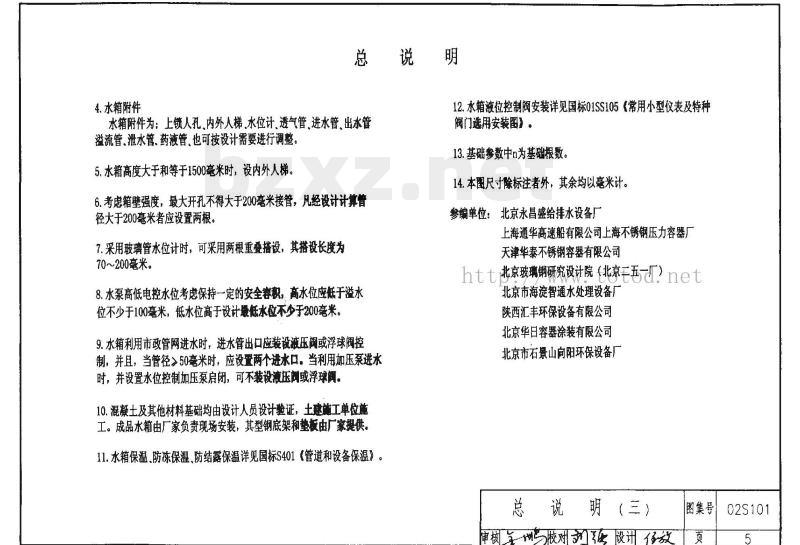

总说明

1. 编制依据
1.1 根据建设部建设[1998]13号（关于印发《一九九八年国家建设标准设计编制工作计划》的通知）。
1.2 在原国家建筑标准设计《方形给水箱》S151(一)、《装配式给水箱选用安装图》92S5177、《冲压钢板给水箱选用安装图》93S178等图集的基础上重新修订。
1.3 《建筑给水排水设计规范》GBJ15-88。
1.4 《二次供水设施卫生规范》GB17051-1997。
1.5 《生活饮用水输配水设备及防护材料的安全性评价标准》GB/T17219-1998。
1.6 《玻璃纤维增强塑料水箱.第一部分：SMC组合式水箱》JC658.1-1997。
1.7 《碳素结构钢》GB/T700-88。
1.8 《碳钢焊条》GB5117-85。
1.9 《焊缝符号表示方法》GB324-88, GB12212-90。
1.10 《涂装前钢材表面锈蚀等级和除锈等级》GB8923。

2. 适用范围
适用于一般工业与民用建筑中，生产及生活冷水、热水、中水、消防等给水贮存。
2.1 饮用水箱的选择使用要符合当地有关主管部门的要求。
2.2 使用介质温度一般不大于80℃，有特殊要求时，可向制造厂家提出。

3. 水箱选用
本图集矩形给水箱分为工厂制作成品水箱和现场制作钢板水箱两种类型。

3.1 成品矩形给水箱
3.1.1 成品矩形给水箱选用国内给水箱中的新型产品。其生产厂的制造工装设备、检验手段、产品质量保证均为优良，并通过卫生检查部门审查，符合《生活饮用水卫生监督管理条例》的规定要求。其特点是安装灵活方便。
3.1.2 装配式钢板给水箱：依据北京市永昌盛给水设备厂和北京市石景山向阳环保设备厂生产的改进型装配式给水箱技术参数编制。水箱可由高强搪瓷钢板、不锈钢板、热镀锌钢板、玻璃钢板模压成型拼装而成。具有箱板薄、箱内支撑少、全封闭的特点。
3.1.3 组合式不锈钢板给水箱（甲）：依据上海通华不锈钢压力容器厂生产的多功能组合式不锈钢水箱技术参数编制。水箱由成型模具液压拉伸成型成单元矩形凹凸板拼装焊接而成，具有防蚀抗裂、美观耐用的特点。
3.1.4 装配式SMC给水箱：依据北京玻璃钢研究设计院（北京二五一厂）生产明驼牌SMC组合式水箱技术参数编制。水箱由SMC模压单板密封材料拼装而成，具有重量轻、保持水质好的特点。

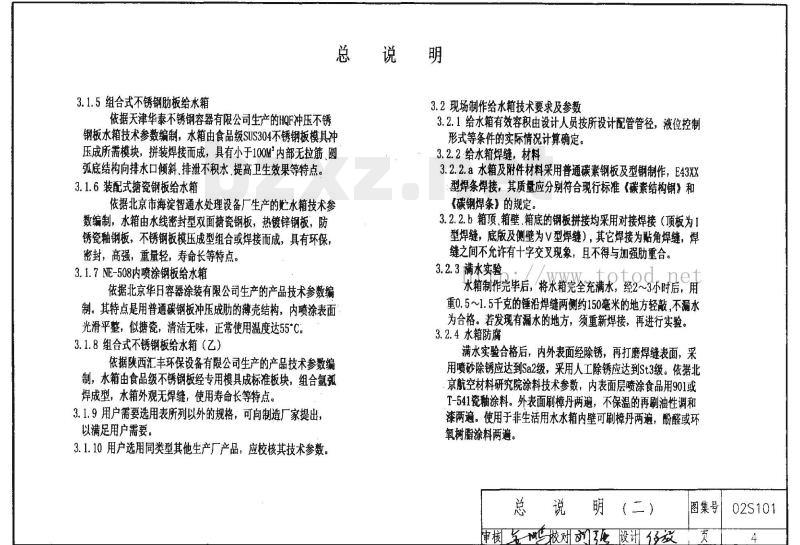

3.1.5 组合式不锈钢肋板给水箱：依据天津华泰不锈钢容器有限公司生产的HQF冲压不锈钢技术参数编制。

3.2 现场制作给水箱技术要求及参数
3.2.1 给水箱有效容积由设计人员按所设计配管管径确定。
3.2.2 现场制作钢板水箱由食品级SUS304不锈钢板通过模具冲压成所需模块，拼装焊接而成。
