【05MR501】 城市道路──无障碍设计

城市道路无障碍设计

批准部门：中华人民共和国建设部
批准文号：建质[2005]71号
统一编号：GJBT-856
实行日期：2005年6月1日
主编单位：天津市市政工程设计研究院

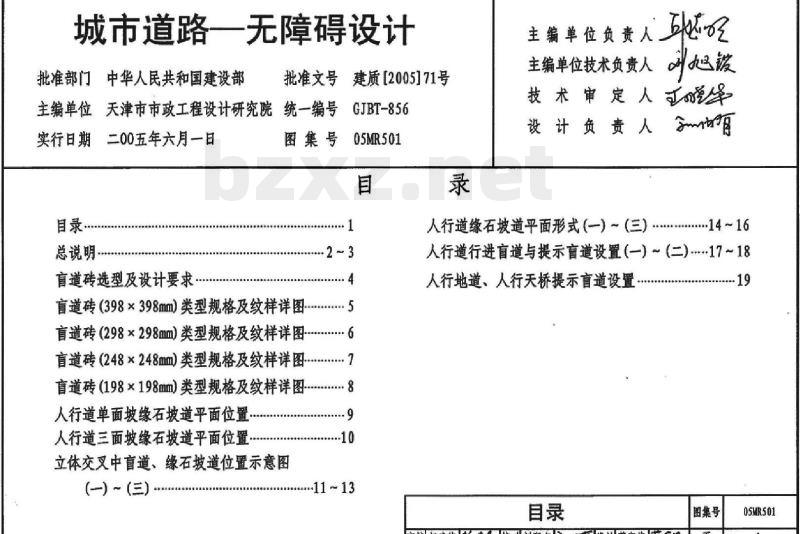

目录
1 总说明
2 设计依据
3 适用范围
4 缘石坡道
5 盲道

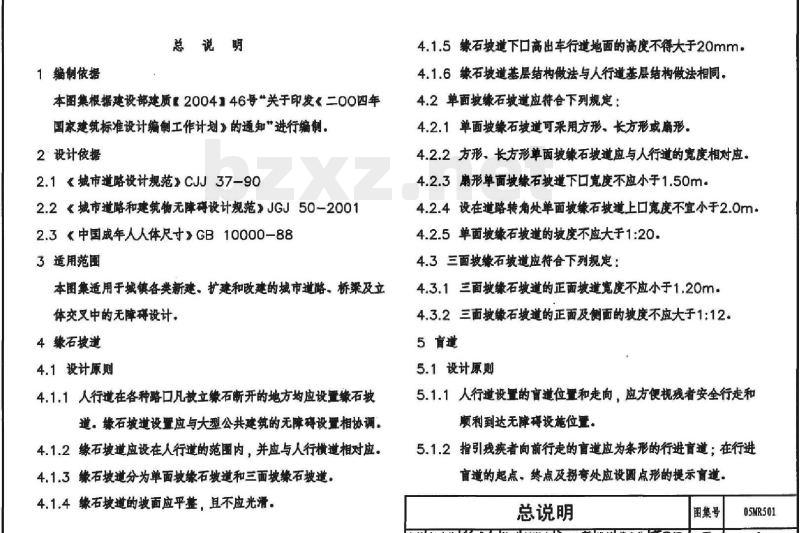

1 编制依据
本图集根据建设部建质【2004】46号“关于印发2004年国家建筑标准设计编制工作计划”的通知进行编制。

2 设计依据
2.1 《城市道路设计规范》CJJ37-9C
2.2 《城市道路和建筑物无障碍设计规范》JGJ50-2001
2.3 《中国成年人人体尺寸》GB10000-88

3 适用范围
本图集适用于城镇各类新建、扩建和改建的城市道路、桥梁及立体交叉中的无障碍设计。

4 缘石坡道
4.1 设计原则
4.1.1 人行道在各种路口凡被立缘石断开的地方均应设置缘石坡道。缘石坡道设置应与大型公共建筑的无障碍设置相协调。
4.1.2 缘石坡道应设在人行道范围内，并应与人行横道相对应。
4.1.3 缘石坡道分为单面坡缘石坡道和三面坡缘石坡道。
4.1.4 缘石坡道的坡面应平整，且不应光滑。
4.1.5 缘石坡道下口高出车行道地面的高度不得大于20mm。
4.1.6 缘石坡道基层结构做法与人行道基层结构做法相同。

4.2 单面坡缘石坡道应符合下列规定：
4.2.1 单面坡缘石坡道可采用方形、长方形或扇形。
4.2.2 方形、长方形单面坡缘石坡道应与人行道的宽度相对应。
4.2.3 扇形单面坡缘石坡道下口宽度不应小于1.50m。
4.2.4 设在过路转角处，单面坡缘石坡道上口宽度不宜小于2.0m。
4.2.5 单面坡缘石坡道的坡度不应大于1:20。

4.3 三面坡缘石坡道应符合下列规定：
4.3.1 三面坡缘石坡道的正面坡道宽度不应小于1.20m。
4.3.2 三面坡缘石坡道的正面及侧面的坡度不应大于1:12.5。

5 盲道
5.1 设计原则
5.1.1 人行道设置的盲道位置和走向，应方便视障者安全行走和便利到达无障碍设施位置。
5.1.2 指引残疾者向前行走的盲道应为线形的行进盲道；在行进盲道的起点、终点及拐角处应设圆点形的提示盲道。

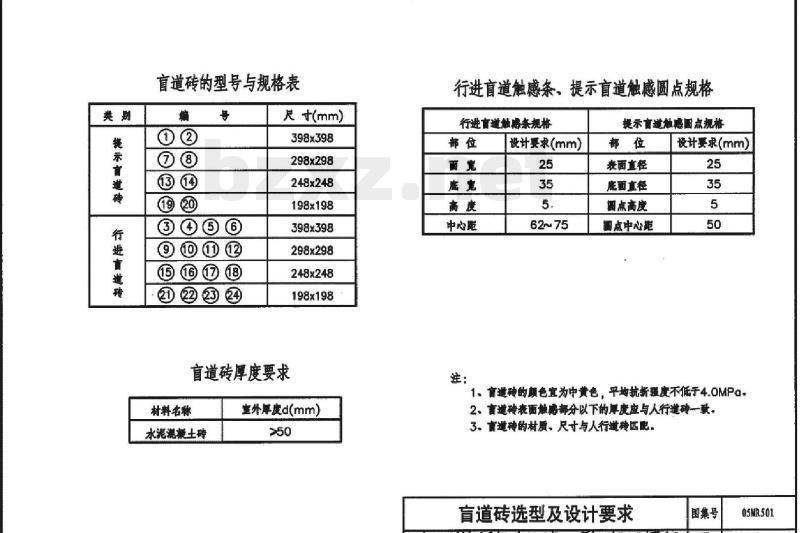

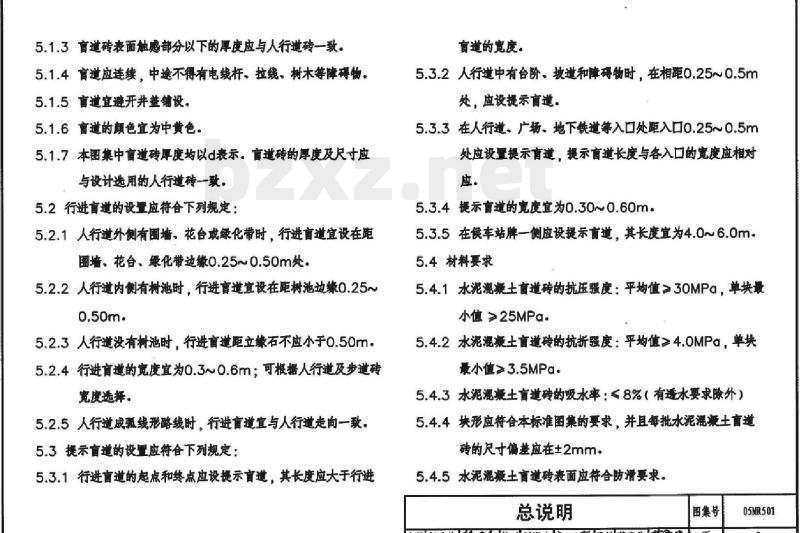

5.1.3 盲道砖表面触感部分以下的厚度应与人行道砖一致。
5.1.4 盲道应连续，中途不得有电线杆、拉线、树木等障碍物。
5.1.5 盲道宜避开井盖铺设。
5.1.6 盲道的颜色宜为中黄色。

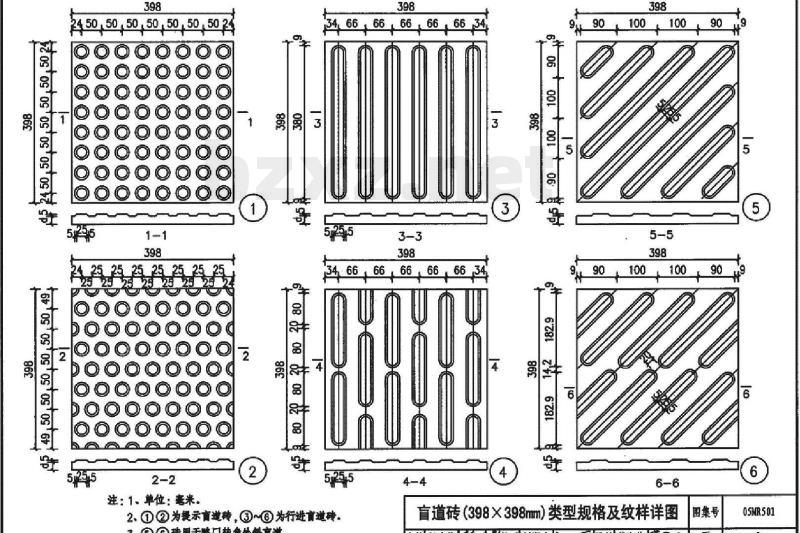

5.1.7 本图集中盲道砖厚度均以d表示，盲道砖的厚度及尺寸应与设计选用的人行道砖一致。

5.2 行进盲道的设置应符合下列规定：
5.2.1 人行道外侧有围墙、花坛或绿化带时，行进盲道应设在距围墙、花坛、绿化带边缘0.25~0.50m处。
5.2.2 人行道内侧有树池时，行进盲道宜设在距树池边缘0.25~0.50m处。
5.2.3 人行道没有树池时，行进盲道距立缘石不应小于0.50m。
5.2.4 行进盲道的宽度宜为0.3~0.6m；可根据人行道及步道砖宽度选择。
5.2.5 人行道呈直线形路线时，行进盲道宜与人行道走向一致。

5.3 提示盲道的设置应符合下列规定：
5.3.1 行进盲道的起点和终点应设提示盲道，其长度应大于行进盲道的宽度。
5.3.2 人行道中有台阶、坡道和障碍物时，在相距0.25~0.5m处，应设提示盲道。
5.3.3 在人行道、广场、地下铁道等入口处，距入口0.25~0.5m处应设置提示盲道，提示盲道长度与各入口的宽度应相对应。
5.3.4 提示盲道的宽度宜为0.30~0.60m。
5.3.5 在候车站牌一侧应设提示盲道，其长度宜为4.0~6.0m。

5.4 材料要求
5.4.1 水泥混凝土盲道砖的抗压强度：平均值≥30MPa，单块最小值≥25MPa。
5.4.2 水泥混凝土盲道砖的抗折强度：平均值≥4.0MPa，单块最小值≥3.5MPa。
5.4.3 水泥混凝土盲道砖的吸水率：≤8%（有透水要求除外）。
5.4.4 块形应符合本标准图集的要求，并且每批水泥混凝土盲道砖的尺寸偏差应在±2mm。
5.4.5 水泥混凝土盲道砖表面应符合相关标准要求。
