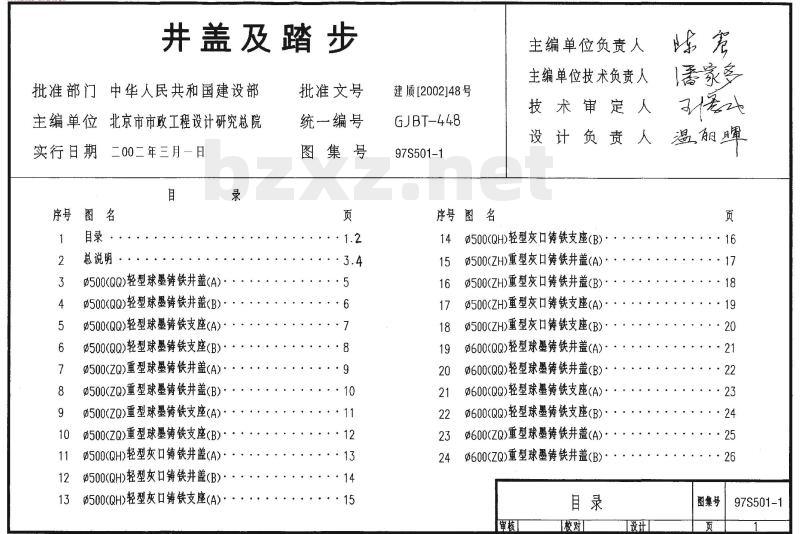

【97S501-1】 井盖及踏步

本图集适用于给水排水管道工程中的给水井（阀门井、消火栓井、水表井），排水井（雨水井、污水井）及给排水构筑物的各种出入口井口。主要内容包括Φ500、Φ600、Φ700、Φ800轻型球墨铸铁（灰口铸铁）、重型球墨铸铁井盖和支座，以及球墨铸铁和灰口铸铁踏步、钢塑踏步的规格、尺寸、安装详图。图集对井盖及支座的类型、适用场所、设计荷载等参数作了详细介绍。

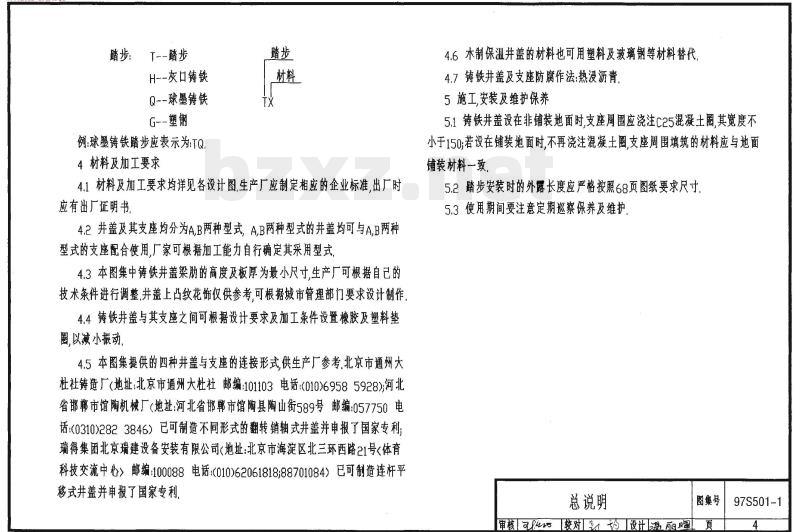

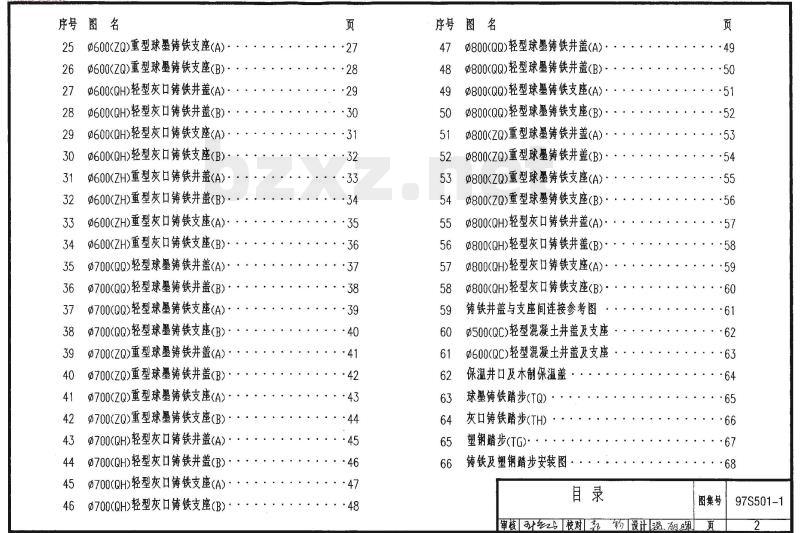

目录 1 总说明 3 Φ500(QQ)轻型球墨铸铁井盖(A) 5 Φ500(QQ)轻型球墨铸铁井盖(B) 6 Φ500(QQ)轻型球墨铸铁支座(A) 7 Φ500(QQ)轻型球墨铸铁支座(B) 8 Φ500(ZQ)重型球墨铸铁井盖(A) 9 Φ500(ZQ)重型球墨铸铁井盖(B) 10 Φ500(ZQ)重型球墨铸铁支座(A) 11 Φ500(ZQ)重型球墨铸铁支座(B) 12 Φ500(QH)轻型灰口铸铁井盖(A) 13 Φ500(QH)轻型灰口铸铁井盖(B) 14 Φ500(QH)轻型灰口铸铁支座(A) 15 Φ500(QH)轻型灰口铸铁支座(B) 16 Φ500(ZH)重型灰口铸铁井盖(A) 17 Φ500(ZH)重型灰口铸铁井盖(B) 18 Φ500(ZH)重型灰口铸铁支座(A) 19 Φ500(ZH)重型灰口铸铁支座(B) 20 Φ600(QQ)轻型球墨铸铁井盖(A) 21 Φ600(QQ)轻型球墨铸铁井盖(B) 22 Φ600(QQ)轻型球墨铸铁支座(A) 23 Φ600(QQ)轻型球墨铸铁支座(B) 24 Φ600(ZQ)重型球墨铸铁井盖(A) 25 Φ600(ZQ)重型球墨铸铁井盖(B) 26 Φ600(ZQ)重型球墨铸铁支座(A) 27 Φ600(ZQ)重型球墨铸铁支座(B) 28 Φ600(QH)轻型灰口铸铁井盖(A) 29 Φ600(QH)轻型灰口铸铁井盖(B) 30 Φ600(QH)轻型灰口铸铁支座(A) 31 Φ600(QH)轻型灰口铸铁支座(B) 32 Φ600(ZH)重型灰口铸铁井盖(A) 33 Φ600(ZH)重型灰口铸铁井盖(B) 34 Φ600(ZH)重型灰口铸铁支座(A) 35 Φ600(ZH)重型灰口铸铁支座(B) 36 Φ700(QQ)轻型球墨铸铁井盖(A) 37 Φ700(QQ)轻型球墨铸铁井盖(B) 38 Φ700(QQ)轻型球墨铸铁支座(A) 39 Φ700(QQ)轻型球墨铸铁支座(B) 40 Φ700(ZQ)重型球墨铸铁井盖(A) 41 Φ700(ZQ)重型球墨铸铁井盖(B) 42 Φ700(ZQ)重型球墨铸铁支座(A) 43 Φ700(ZQ)重型球墨铸铁支座(B) 44 Φ700(QH)轻型灰口铸铁井盖(A) 45 Φ700(QH)轻型灰口铸铁井盖(B) 46 Φ700(QH)轻型灰口铸铁支座(A) 47 Φ700(QH)轻型灰口铸铁支座(B) 48 Φ800(QQ)轻型球墨铸铁井盖(A) 49 Φ800(QQ)轻型球墨铸铁井盖(B) 50 Φ800(QQ)轻型球墨铸铁支座(A) 51 Φ800(QQ)轻型球墨铸铁支座(B) 52 Φ800(ZQ)重型球墨铸铁井盖(A) 53 Φ800(ZQ)重型球墨铸铁井盖(B) 54 Φ800(ZQ)重型球墨铸铁支座(A) 55 Φ800(ZQ)重型球墨铸铁支座(B) 56 Φ800(QH)轻型灰口铸铁井盖(A) 57 Φ800(QH)轻型灰口铸铁井盖(B) 58 Φ800(QH)轻型灰口铸铁支座(A) 59 Φ800(QH)轻型灰口铸铁支座(B) 60 铸铁井盖与支座间连接参考图 61 Φ500(QC)轻型混凝土井盖及支座 62 Φ600(QC)轻型混凝土井盖及支座 63 保温井口及木制保温盖 64 球墨铸铁踏步(TQ) 65 灰口铸铁踏步(TH) 66 塑钢踏步(TG) 67 铸铁及塑钢踏步安装图 68
