【国家标准(GB)】 棉花打包用镀锌钢丝

ICS 65.060. 99
野 93
华民工和国家标准
G/T21530--2008
棉花打包用镀锌钢丝
Galvanized steel wire for cotton packing2008-04-09发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
数码防伪
2008-05-01实施
中华人民共
国家标淮
棉花打包用镀锌钢丝
G13/T 21530—20G8
中国标淮出版社出版发行
北京复义门外三星河北街16号
邮政编码：100045
网 www, spe. nel. cn
电话：68523946
68517548
中国标出版社秦阜岛印」印刷
客璃新华书店经销
开木88C×12301/16
印张 0,5 字数 8 干字
2008年5月第一版23G8年5月第
·次印刷
号：155066-131410定价10.00
出本社发行中心调换
如有印装差错
版权专有慢权必究
举报电话：（010)68533533
本标由中华全国供销合作总社提山。前
本标准出中华全国供销合作总社棉花加工工业标准化技术委员会归口。GB/T 21530--2008
本标准起草单位：山东大鹅棉业机械股份有服公司、郑州棉麻工程技术设计研究所、中棉工业总公司、部郸永年中棉工业线材有限公司。本标主要起草人：杨丙生、胡春冒、魏华、土韶斌、李久喜、孙福岭、工瑞霞。本标准为首次发布。
1范围
棉花打包用镀锌钢丝
GB/T 21530—2008
本标准规定了棉花打包用镀锌钢丝（以下简称为铵竿钢丝）的分类、形状、几何尺小、罩量、技术要求、试验方法、检验视则及包装.标志、运输莉贬存本标推适用于棉花打包用镀锌钢丝，2规范性引用文件
下列文件中的条款随逆深探准的引用而成为本标准的条款。元爆注月期的引用文件，其随后所有的修改单（不包括助误你商）或修证竭用于本愿两，鼓励很据本族准达成协议的各方研究是否可使用这些文的最薪版本
GB/T 228
GB/T 238
鑫材料室流
材料线材
低碳菊热轧圆型
GB/T 701
GB/12972炸钢丝锌层魔
GB/T207霞锌钢丝锌层
GB/T 297漏材料线
GR3质碳紫钢热
3分类
3.1锅丝按抗找整感粉为州个
A类（低麟）名
B英(高碳)符
3.2j品型号
B/T701
敏锌钢丝按镀锌素
示例！1：
验方法
鑫新版术适用并本标准。
-种为热簸锌钢丝，“种为电锌丝D
锌钢塑公直径
镀锌钢丝公称肖径
-类别
直径为2.8mm,抗拉强度为 A炎的热镀锌钢终,其标记为:棉包过钢丝 RZ—A2.8。东例2：
直径为3.4mm.抗拉强度为13类的电链件锯丝，其标记为：棉包用钢丝DZ一B3.4。4 形状,几何尺对、意量
4.1形状
镀锌钢丝横截面的形状为圆形，上Www.bzxZ.net
GB/T 21530—2008

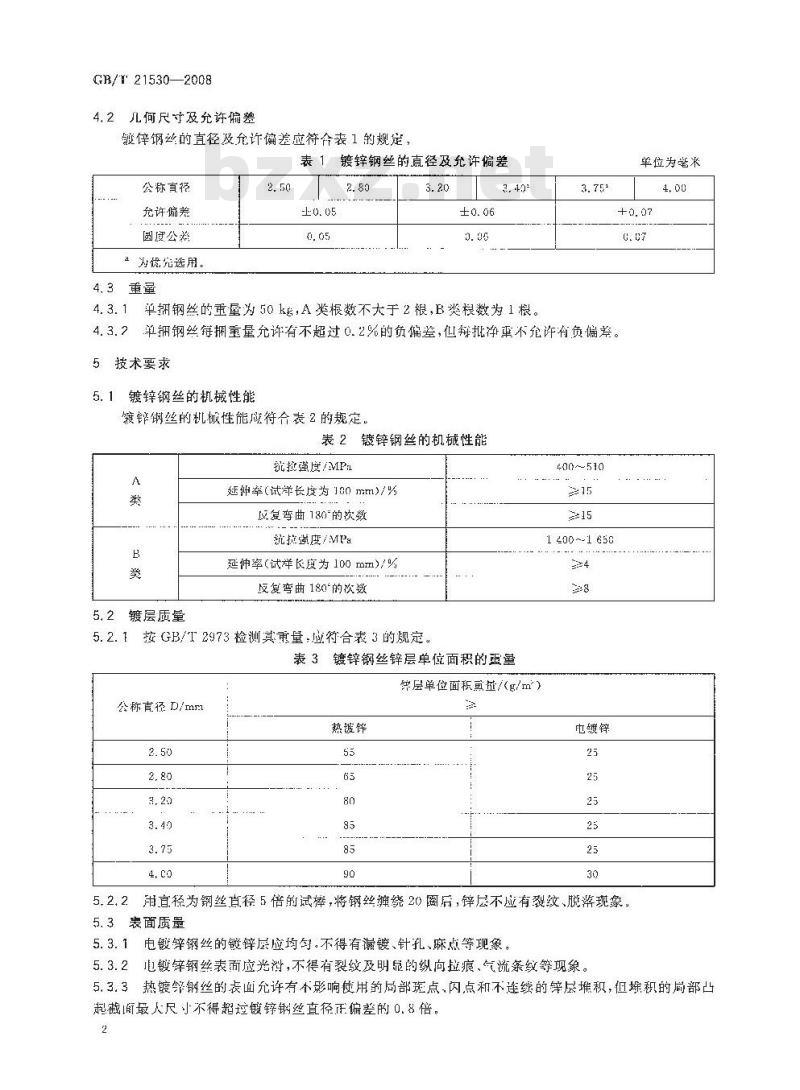

4.2儿何尺寸及允许偏差
镀锌钢丝的直径及允许偏差应符表1的规定表1镀锌钢丝的直径及允许偏差
公称直径
允许偏差
圆度公格
为优无选用。
4. 3重量
单拥钢丝的重量为50 k,A类根数不大于2根,B类根数为1根。4. 3.2
单位为莹来
单拥钢丝每拥重量允许有不超过0.2%的负偏差，但每批净重不允许有负偏差。5技术要求
镀锌钢丝的机械性能
篡铠钢丝的机械性能应符合表2的规定，表2镀锌钢丝的机械性能
镀层质堂
抗拉强度/MPa
延独率(试详长度为100mm)/%
区复弯曲180\的次数
抗拉强度/MPa
延神率(试详长度为 100 mm)/%
反复弯曲180的次数
5.2.1按GB/T2973检测其重量，应符合表3的规定。表3镀锌钢丝锌层单位面积的虱堂钟层单位面积烹碰/g/m）
公称直径D/mm
热镀饼
400~510
1 200~-1 650
电镀锌
用直径为钢丝直径5倍的试捧，将钢丝缠绕20圈后，锌层不应有裂纹、脱落现象。5.3表面质量
电锌钢丝的镀锌层应均匀。不得有镀、针孔、麻点等现象5.3. 1
5.3.2电镀锌钢丝表而应光泄,不得有裂纹及明显的纵向拉痕、气流条纹等现象。5.3.3热镀解钢丝的表面允许有不影响使用的局部点,闪点和不连续的穿层堆积，但积的局部凸起截面最人尺小不得超过镀锌钢丝直径正偏差的0.8倍。2
5.3.4镀锌钢丝不允许出现锌层脱落现象。6试验方法
6.1表面质量
镀锌钢丝的表面质量片感官检验。6.2尺寸测定
GB/T 21530--2008
镀锌钢丝声径用精度U,0mm的下分尺，在每掘镀锌钢丝的任意截面从互相垂肯的两个方而测量最大值和最小值，其单均值。
6.3镀锌钢丝的其他检验项目、取样部位、试验方法6.3.1镀锌钢丝的拉伸试验，政钢丝任一部位，按GB/I228的试验方法验证。6.3.2镀锌制丝的反复弯卧试验，取钢丝任部位，按CB/T238的试验方法验证，6.3.3镀锌钢丝的锌层重量试验，取钢丝任一部位，按GB/T2972的试验方法验证6.3.4镀锌钢终的缠绕试验，取钢丝任一部位，接GB/T2976的试验方法验证。6.3.5镀锌钢丝的硫锻铜浸置试验，取钢丝任一部位，按GB/丁2972的试验方法验证。时间、次数应符合表4的规定，
表4镀锌钢丝的硫酸铜浸置试验
流酸卵浸置试验的饮数
公器言径/以
检验规则
7.1组批规格
热镀痒
向一牌号,同一尺寸、同一强度、一镀锌方式为批,每不火于601。7.2出广检验
7.2.1镀译钢丝的表面所量直径公差、机械性能及镀锌钢丝油重应遂翻检验。7.2.2镀锌钢丝的锌层质量、缠绕试验、锌层硫酸铜试验应按批检验。7. 3判定规则
电敏锌
7.3.1从每批镀锌钢丝中每20挪拍取1捆（不足20拥按20捆计）.进行直径、锌层质最及机械能检验。
7.3.2检验结某如不符合5.1、5.2.5.3要求中的任一项，则该批镀锌钢丝判为不合格包畏、标志，运输及贮存
8.1包装
8.1.1每捆镀锌钢丝捆扎牢固、不得滑动。GB/T21530—2008
8.1.2每拥镀锌钢丝的外包装应内衬不影响产品质量的防潮纸，外用编织物包装。缠绕包装的垦压部位觉接不少于3cm。应进行封口、紧阔8.2标志
每捆镀锌钢丝的捆内外各固定一个标牌，其上润明：）商品名软和标；
b）执衍标编号；
c）镀锌钢丝的型号；
d）净重；
c）生产厂家名称、厂址、联系方式E）产尺期，
8.3御批镀锌钢丝应有合格逛书。8.4选输、贮存
8.4.1镀锌钢丝在贮运过程牛应保持清洁、下爆，且应用防潮材料垫底，保证通风，并有必要的防潮、防雨擅施，不应污染、损镀锌钢丝。8.4.2镀锌钢丝成用机械稳装简或工堆码整齐不应在I1以1高度施落。版权专有侵权必究
书号:155066：1-31410
GB/T 21530-2008
粮17bzw.cn脆鹭酱他煮顏
衰科5湖，
蟀17izw.com脆鮮蟀开他铁峰聚鹉發定价：
1乐颖60餐
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
