【国家标准】 矿脂防蚀带低温可操作性检测方法

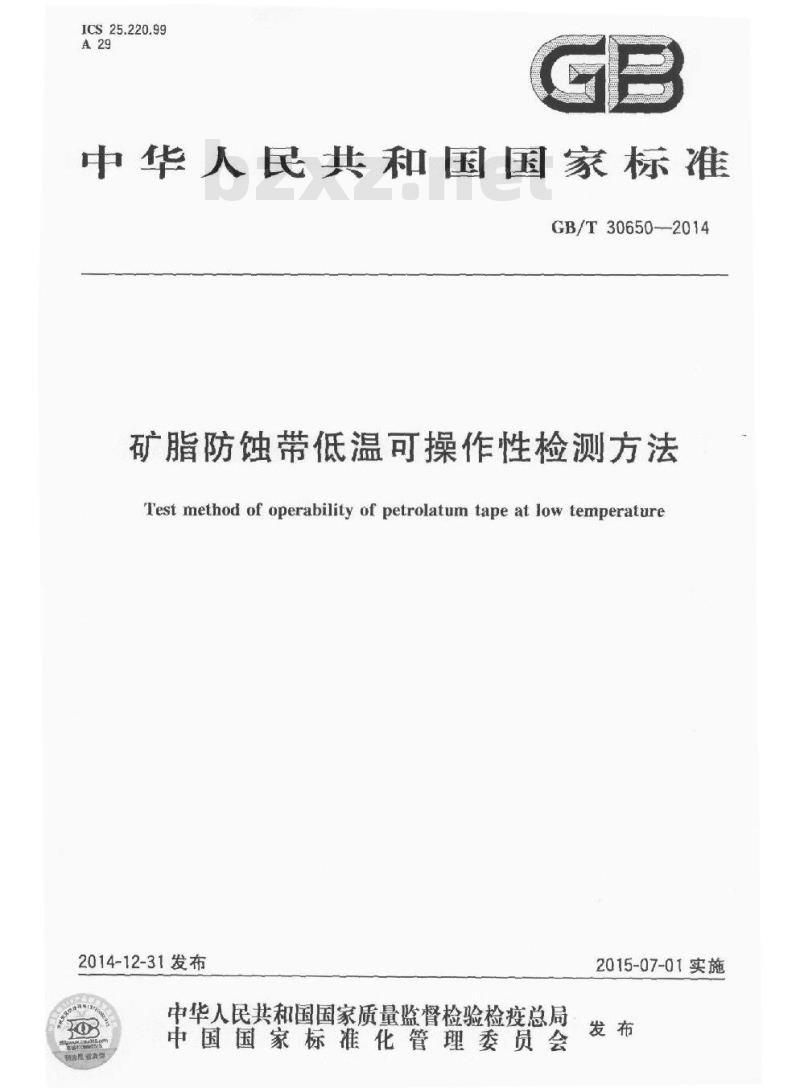

ICS25.220.99
中华人民共和国国家标准
GB/T30650--2014
矿脂防蚀带低温可操作性检测方法Test method of operability of petrolatum tape at low temperature2014-12-31发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2015-07-01实施

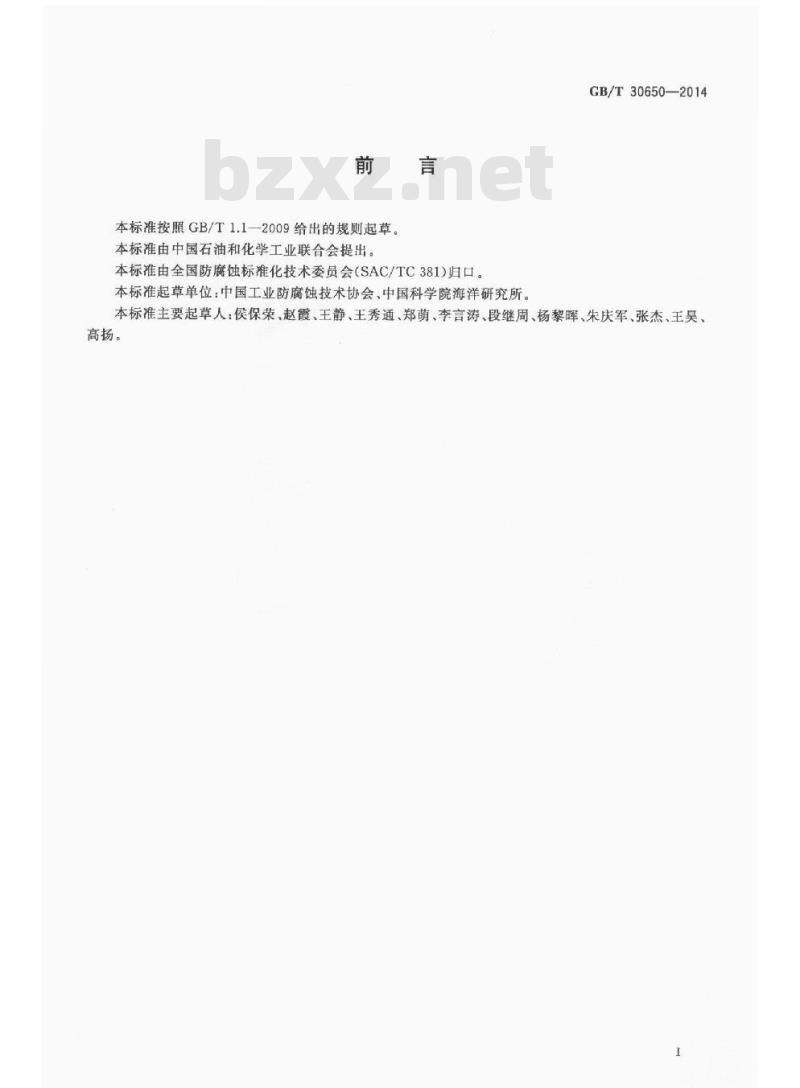

本标准按照GB/T1.12009给出的规则起草。本标准由中国石油和化学工业联合会提出。本标准由全国防腐蚀标准化技术委员会（SAC/TC381)归口。本标准起草单位：中国工业防腐蚀技术协会、中国科学院海洋研究所。GB/T30650—2014
本标准主要起草人：侯保荣、赵霞、王静、王秀通、郑萌、李言涛、段继周、杨黎晖、朱庆军、张杰、王吴、高扬。
1范围免费标准bzxz.net
矿脂防蚀带低温可操作性检测方法GB/T30650-—2014
本标准规定了检测矿脂防蚀带耐低温可操作性试验方法的仪器设备、取样、试板、检测步骤、结果评定和试验报告的要求。
本标准适用于矿脂防蚀带在20C～0℃的环境温度条件下施工适应性的检测。2规范性引用文件
下列文件对本文件的应用是必不可少的。凡是注日期的引用文件，仅注期的版本适用于本文件。凡是不注期的用文件，其最新版本（包括所有的修改单）适用于本文件GB/T9271
HJ/T 373
3术语和定义
色漆租清漆标准试板
007固定污染源监测质量保证与质量控制技术规范（试行）下列术语和定义适用于本文
矿脂防蚀带
petrolatum tape
以无纺布为载体，在含有复合防锈剂、缓便剂带状防蚀材料
、橱化剂润滑剂，填充剂等特制矿物脂中浸渍制成的低温可操作性operabilityatlowtemperalure矿脂防蚀带在低温条（-20℃～0℃）下能否正常施工的性能3.3
剥离强度peel strength
将单位宽度矿脂防蚀带从金属板表面平行剥离时所需要的力4试剂和材料
4.1丙酮或乙醇溶液：分析纯。
4.2钢板：符合GB/T9271的碳钢板，尺寸为125mm×50mm×1.5mm~2.0mm。4.3聚酯膜：尺寸为25mm×150mm×25μm。4.4耐水砂纸：150杯、250#、300#。5仪器
5.1恒温恒湿箱：量程为—20℃～100℃，温度偏差≤士2℃。5.2低温温度计：量程为一30℃~10℃，分值为0.1℃。5.3湿度计：量程为0~100%，湿度偏差≤士2%1
GB/T30650—2014

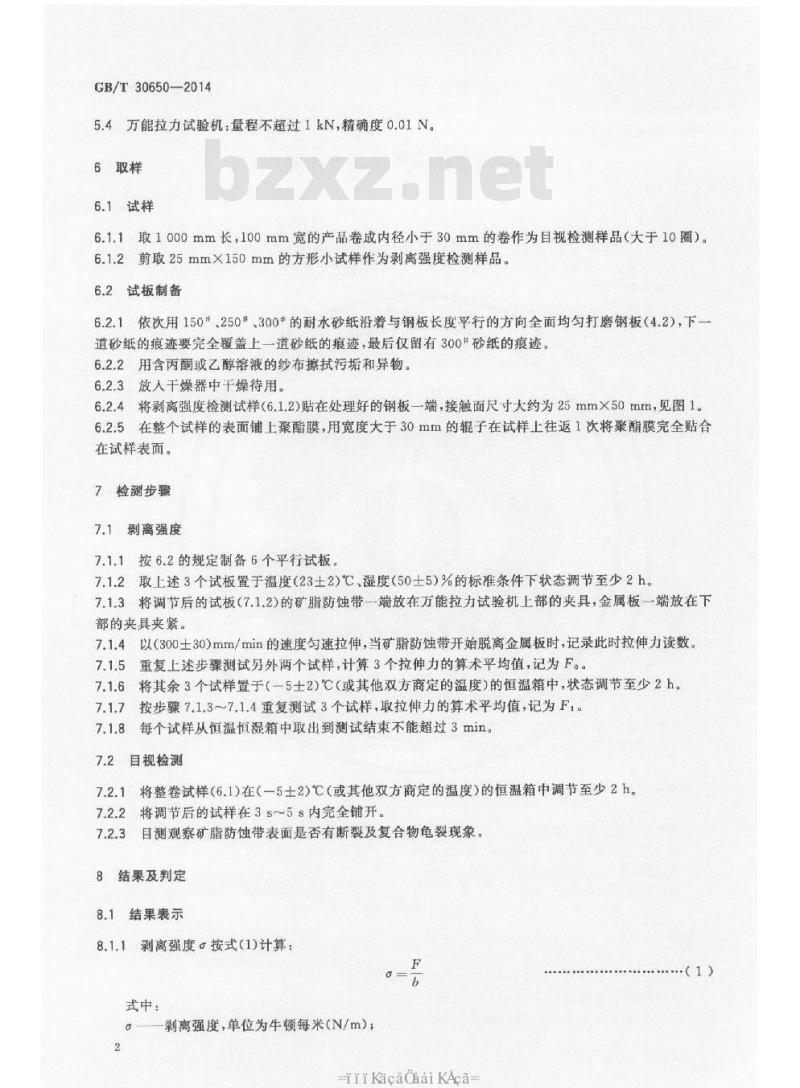

5.4方能拉力试验机：量程不超过1kN，精确度0.01N。6取样
6.1试样
6.1.1取1000mm长，100mm宽的产品卷成内径小于30mm的卷作为目视检测样品（大于10圈）。6.1.2剪取25mmX150mm的方形小试样作为剥离强度检测样品。6.2试板制备
6.2.1依次用150#250#，300#的耐水砂纸沿着与钢板长度平行的方向全面均勾打磨钢板（4.2），下一道砂纸的痕迹要完全覆盖上一道砂纸的痕迹，最后仅留有300砂纸的痕迹。6.2.2用含丙酮或乙醇溶液的纱布擦拭污垢和异物。6.2.3放入于燥器中干燥待用。
6.2.4将剥离强度检测试样（6.1.2）贴在处理好的钢板一端，接触面尺寸大约为25mm×50mm，见图1。6.2.5在整个试样的表面铺上聚酯膜，用宽度大于30mm的辊子在试样上往返1次将聚酯膜完全贴合在试样表面。
7检测步骤
7.1剥离强度
7.1.1按6.2的规定制备6个平行试板。7.1.2取上述3个试板置于温度（23士2）℃、湿度（50士5）%的标准条件下状态调节至少2h。7.1.3将调节后的试板（7.1.2）的矿脂防蚀带一端放在万能拉力试验机上部的夹具，金属板一端放在下部的夹具夹紧。
7.1.4以（300士30）mm/min的速度匀速拉伸，当矿脂防蚀带开始脱离金属板时，记录此时拉伸力读数7.1.5重复上述步骤测试另外两个试样，计算3个拉伸力的算术平均值，记为F。。7.1.6将其余3个试样置于（-5士2)℃（或其他双方商定的温度）的恒温箱中，状态调节至少2h。7.1.7按步骤7.1.3～7.1.4重复测试3个试样，取拉伸力的算术平均值，记为F1。7.1.8每个试样从恒温恒湿箱中取出到测试结束不能超过3mi。7.2目视检测
将整卷试样（6.1）在（一5士2）℃（或其他双方商定的温度）的恒温箱中调节至少2h。7.2.2
将调节后的试样在3s～5s内完全铺开。7.2.3
目测观察矿脂防蚀带表面是否有断裂及复合物龟裂现象。8结果及判定
8.1结果表示
8.1.1剥离强度。按式（1)计算：F
式中：
o剥离强度，单位为牛顿每米（N/m）；2
-iiiKacaaaiKAca-

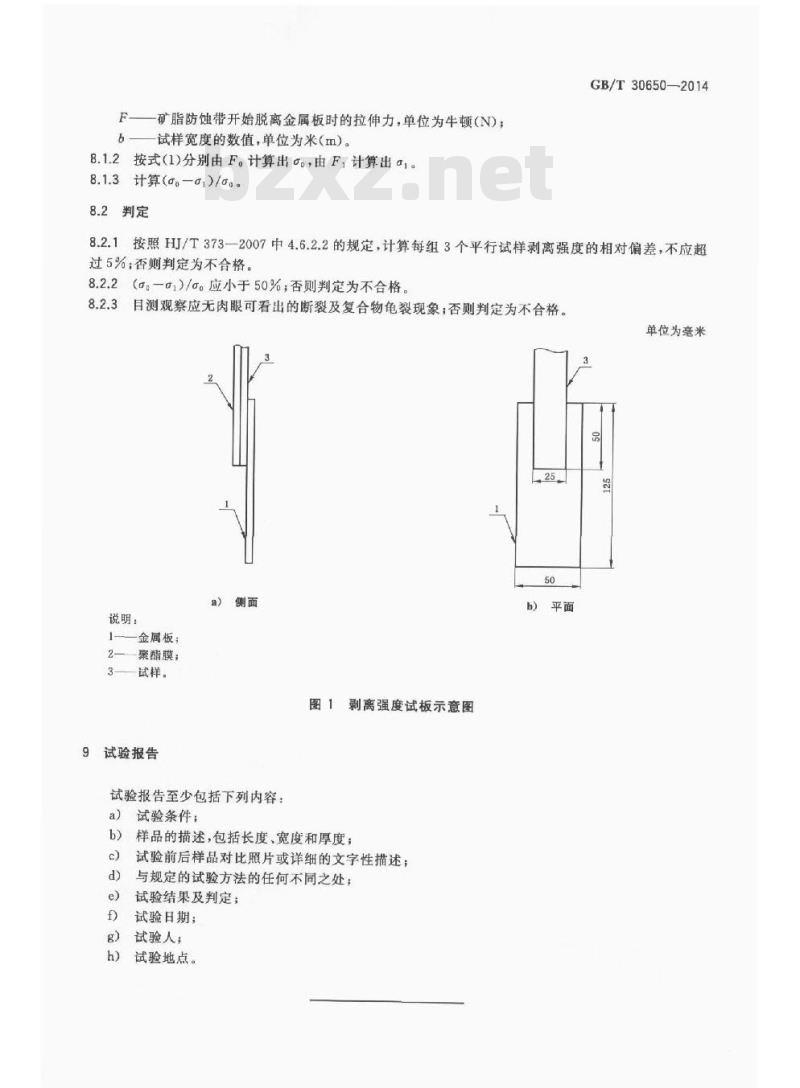

F矿脂防蚀带开始脱离金属板时的拉伸力，单位为牛顿（N)；6——试样宽度的数值，单位为米(m)。8.1.2按式(1)分别由F。计算出。，由F，计算出a1。8.1.3计算（a。—a)/。。
8.2判定
GB/T30650—2014
8.2.1按照HJ/T373—2007中4.6.2.2的规定，计算每组3个平行试样剥离强度的相对偏差，不应超过5%：否则判定为不合格。
8.2.2（。一g1)/g。应小于50%，否则判定为不合格。8.2.3目测观察应无肉眼可看出的断裂及复合物龟裂现象；否则判定为不合格。单位为毫米
a）侧面
说明：
1金属板：
2—聚酯膜；
3—武样
9试验报告
试验报告至少包括下列内容：
图1剥离强度试板示意图
a）试验条件；
b）样品的描述，包括长度、宽度和厚度；c）试验前后样品对比照片或详细的文字性描述，d）与规定的试验方法的任何不同之处；e）试验结果及判定；
)试验日期；
g）试验人，
h）试验地点。
b）平面
GB/T30650-2014
打印日期：2015年3月23日F055
中华人民共和国
国家标准
矿脂防蚀带低温可操作性检测方法GB/T30650-2014
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100029）北京市西城区三里河北街16号（100045）网址spc,net.cn
总编室：（010)61275323发行中心：（010)51780235读者服务部：（010）68523946
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16印张0.5字数7千字2015年2月第一版 2015年2月第一次印刷果
书号：155066·1-50813定价14.00元如有印装差错由本社发行中心调换版权专有侵权必究
举报电话：（010）68510107
irKacaOiaiKAca
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
