【22J403-1】 楼梯 栏杆 栏板（一）

国家建筑标准设计图集
22J403-1
（替代15J403-1）
国家建筑标准设
国家建筑标准设计
国家建筑标准设计
栏板（-）
国家建筑标准设计
国家建筑标准设计
国家建筑标准设计
国家建筑标准设计
中国建筑标准设计研究院

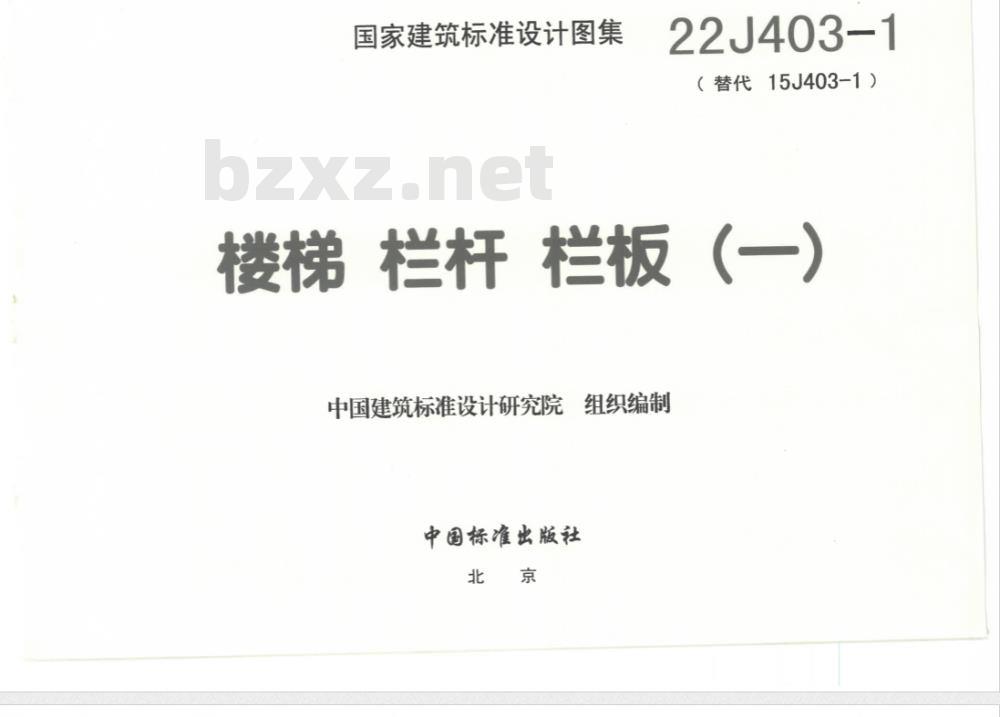

国家建筑标准设计图集
22J403-1
（替代15J403-1）
栏杆栏板
（—)
楼梯村
中国建筑标准设计研究院组织编制中国标准出版社
国家建筑标准设计图集
楼梯栏杆栏板（一）
22J403-1
中国建筑标准设计研究院组织编制邮政编码：100048电话：010-68799100☆
中国标准出版社出版发行
地址：北京市朝阳区和平里西街甲2号邮政编码：100029
网址：www.spc.net.cn读者服务部：010-68521863北京强华印刷厂印刷
开本787mm×1092mm1/16印张13字数460千字2022年10月第一版2022年10月第一次印刷☆
书号：155066·5-5178
定价：99.00元
版权专有侵权必究
举报电话：010-68510107、010-68799455编制组负责人：李正刚下载图集就来标准下载网
编制组成员：张利浩
张玮伟
审查组长：蔡昭的
审查组成员：刘明军
项目负责人：
顾京蕾
项目技术负责人：郭景

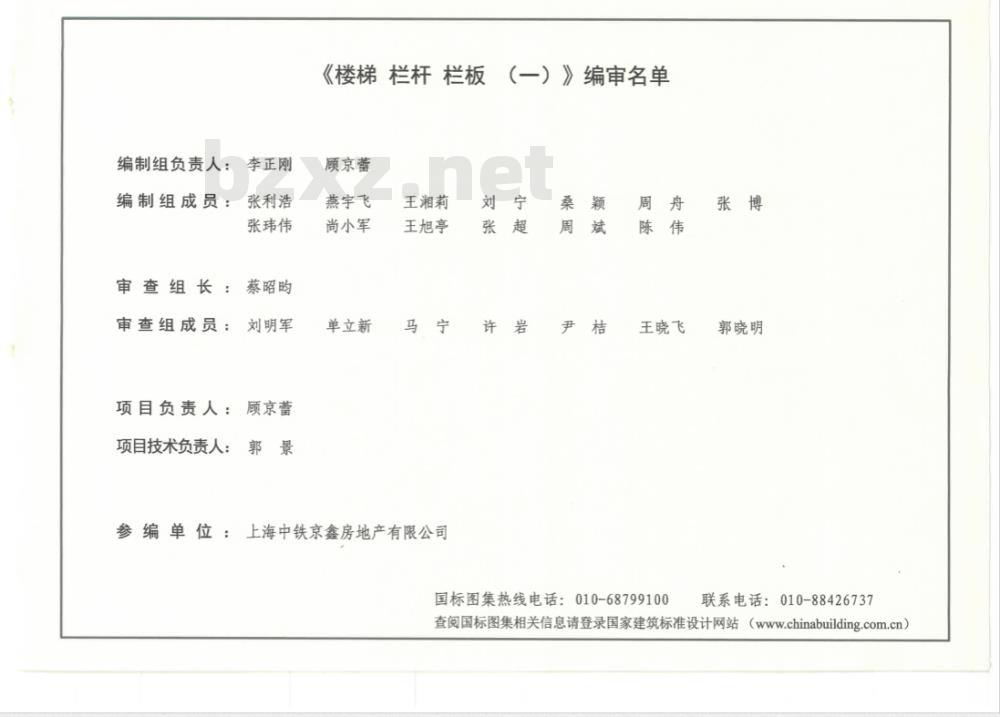

《楼梯栏杆栏板（一）》编审名单顾京蕾
燕宇飞
尚小军
单立新
王湘莉
王旭亭
参编单位：上海中铁京鑫房地产有限公司刘
王晓飞
国标图集热线电话：010-68799100张博
郭晓明
联系电话：010-88426737
查阅国标图集相关信息请登录国家建筑标准设计网站（www.chinabuilding.com.cn）主编单位
楼梯 栏杆 栏板（一）
中国建筑标准设计研究院（中国建筑标准设计研究院有限公司）北京希埃希建筑设计院
实行日期二O二二年十二月一日
总说明··
基本技术要求
基本技术要求说明
无障碍楼梯、扶手技术设计要求楼梯转折处的常用做法：
楼梯扶手转折处弯头连接示意
楼梯栏杆、栏板
楼梯栏杆、栏板说明
楼梯栏杆、栏板工程实例
楼梯栏杆、栏板索引
钢、不锈钢栏杆（A2、品
钢、不锈钢栏杆（
钢、不锈钢栏杆（
钢、不锈钢栏杆（
统一编号GJBT-1606
图集号22J403-1
··29
主编单位负责人
主编单位技术负责人
技术审定人
设计负责人至京雷
钢、不锈钢栏杆（A9、B9型）
钢、不锈钢栏杆（A10、B10型）钢、不锈钢栏杆（A11、B11型）钢、不锈钢栏杆（A12、B12型）钢、不锈钢栏杆（A13、B13型）钢、不锈钢栏杆（A14、B14型）钢、不锈钢栏杆（A16:B1型）
钢、不锈钢栏杆（A17、B17型）钢、不锈钢栏杆（A18、B18型）钢、不锈钢栏杆（A19、B19型）钢、不锈钢栏杆（A20、B20型）钢、不锈钢栏杆（A21、B21型）钢、不锈钢栏杆（A22、B22型）钢、不锈钢栏杆（A23、B23型）目录
审核李正刚间校对刘宁设计王湘莉拍Jt
图集号
22J403-1
钢、不锈钢栏杆（A24、B24型）玻璃栏板（C1型）
玻璃栏板（C2型）
玻璃栏板（C3型）
玻璃栏板（C4型）
玻璃栏板（C5型）
玻璃栏板（C6型）
玻璃栏板（C7型）
玻璃栏板（C8型）
玻璃栏板（C9型）
玻璃栏板（C10型）
玻璃栏板（C11型）
玻璃栏板（C12型）
穿孔金属板栏板（D1型）
穿孔金属板栏板（D2型）
穿孔金属板栏板（D3型）
穿孔金属板栏板（D4型）
穿孔金属板栏板（D5型）
穿孔金属板栏板（D6型）
穿孔金属板栏板（D7型）
穿孔金属板栏板（D8型）
金属网栏板（E1型）
金属网栏板（E2型）
金属网栏板（E3型）
金属网栏板（E4型）
··235
··2-36
··237
平台栏杆、栏板
平台栏杆、栏板说明··
平台栏杆、栏板工程实例
平台栏杆、栏板索引···
钢、不锈钢平台栏杆（PA1、PB1型）钢、不锈钢平台栏杆（PA2、PB2型）钢、不锈钢平台栏杆（PA3、PB3型）钢、不锈钢平台栏杆（PA4、PB4型）钢、不锈钢平台栏杆（PA5、PB5型）钢、不锈钢平台栏杆（PA6、PB6型）钢、不锈钢平台栏杆（PA7、PB7型）钢、不锈钢平合栏杆（PA8、PB8型）钢、不锈钢平台栏杆（PA9、PB9型）钢、不锈钢平台栏杆（PA10、PB10型）PB11型）
钢、不锈钢平台栏杆（PA11、
钢、不锈钢平台栏杆（PA12、PB12型）钢、不锈钢平台栏杆（PA13、PB13型）钢、不锈钢平台栏杆（PA14、PB14型）钢、不锈钢平台栏杆（PA15、
PB15型）
PB16型）
钢、不锈钢平台栏杆（PA16、
钢、不锈钢平台栏杆（PA17、PB17型）钢、不锈钢平台栏杆（PA18、PB18型）钢、不锈钢平台栏杆（PA19、
PB19型）
钢、不锈钢平台栏杆（PA20、PB20型）钢、不锈钢平台栏杆（PA21、PB21型）目录
审核李正刚间校对刘宁设计王湘莉期家图集号
··34
22J403-1
钢、不锈钢平台栏杆（PA22、PB22型）钢、不锈钢平合栏杆（PA23、PB23型）钢、不锈钢平台栏杆（PA24、PB24型）钢、不锈钢平台栏杆（PA25、PB25型）钢、不锈钢平台栏杆（PA26、PB26型）钢、不锈钢平台栏杆（PA27、PB27型）钢、不锈钢平台栏杆（PA28、PB28型）钢、不锈钢平台栏杆（PA29、PB29型）钢、不锈钢平台栏杆（PA30、PB30型）钢、不锈钢平台栏杆（PA31、PB31型）钢、不锈钢平台栏杆（PA32、PB32型）钢、不锈钢平合栏杆（PA33、PB33型）钢、不锈钢平台栏杆（PA34、PB34型）钢、不锈钢平合栏杆（PA35、PB35型）钢、不锈钢平台栏杆（PA36、PB36型）钢、不锈钢平台栏杆（PA37、PB37型）钢、不锈钢平台栏杆（PA38、PB38型）钢、不锈钢平合栏杆（PA39、PB39型）钢、不锈钢平台栏杆（PA40、PB40型）玻璃平合栏板（PC1型）
玻璃平台栏板（PC2型）
玻璃平台栏板（PC3型）
玻璃平台栏板（PC4型）
玻璃平台栏板（PC5型）
玻璃平台栏板（PC6型）
玻璃平台栏板（PC7型）
玻璃平台栏板（PC8型）
玻璃平台栏板（PC9型）
玻璃平台栏板（PC10型）
玻璃平台栏板（PC11型）
玻璃平台栏板（PC12型）
玻璃平台栏板（PC13型）
玻璃平合栏板（PC14型）
玻璃平台栏板（PC15型）
玻璃平台栏板（PC16型）
玻璃平台栏板（PC17型）
玻璃平台栏板（PC18型）
玻璃平台栏板（PC19型）
玻璃平台栏板（PC20型）
玻璃平台栏板（PC21型）
玻璃平台栏板（PC22型）
玻璃平台栏板（PC23型）
玻璃平台栏板（PC24型）
穿孔金属板平台栏板（PD1型）
穿孔金属板平台栏板（PD2型）
穿孔金属板平台栏板（PD3型）
穿孔金属板平台栏板（PD4型）
穿孔金属板平台栏板（PD5型）
穿孔金属板平台栏板（PD6型）
不锈钢网平台栏板（PE1型）
审核李正刚校对刘宁设计王湘菊期3-59
.·3-62
·3-63
··365
·3-66
··3-67
·3-68
·3-69
·3-70
··371
··3-72
·3-73
·3-74
·3-75
··377
··378
··3-80
.·3-81
·3-82
图集号
22J403-1
不锈钢网平台栏板（PE2型）
特殊场所栏杆、栏板
特殊场所栏杆、栏板说明
特殊场所楼梯栏杆工程实例
特殊场所栏杆、栏板选用表
托幼楼梯栏杆(YL1型）
托幼楼梯栏杆(YL2型）
托幼楼梯栏杆(YL3型）
托幼平合栏杆(YP1型)
托幼平台栏杆(YP2型）
托幼平台栏板(YP3型）
防撞平台栏杆(FZ1型)
防撞平台栏杆(FZ2型)
防撞平台栏杆(FZ3型)
防撞平台栏杆(FZ4型)
防撞平合栏杆(FZ5型)：
小开间楼梯中间栏杆（ZS1型）
小开间楼梯中间栏杆（ZS2型）
小开间楼梯中间栏杆（ZS3型）
宽楼梯中间栏杆（KZ1~KZ4型）
宽楼梯中间栏杆（KZ5~KZ8型）
·4-10
·4-11
·4-12
.·4-14
··415
.·416
.·417
··418
室外宽楼梯中间栏杆(KZ9~KZ12型）·护窗栏杆(HC1、HC2型)
护窗栏杆(HC3、HC4型)
楼梯间护窗栏杆（HC5、HC6型）楼梯间护窗栏杆（HC7、HC8型）构造详图
构造详图说明·
扶手及踏步工程实例
靠墙扶手详图··
楼梯踏步防滑条详图
楼梯跨步地毯棍详图
栏杆立柱固定详图
扶手末端与墙、柱连接详图
楼梯首层起步处栏杆加强做法
楼梯扶手起始端形式
实木扶手转折处构造详图
扶手断面图
楼梯栏杆防滑块
预埋件详图
钢栏杆立柱截面选用表
相关技术资料
审核李正刚州校对刘宁
设计王湘莉期
·4-21
··4-22
··423
··53
··57
··59
··510
··511
··5-12
.·515
··516
··517
··519
·5-20
图集号
22J403-1
编制依据
本图集依据的主要标准规范：
《民用建筑设计统一标准》GB50352-2019《工程结构通用规范》GB55001-2021《建筑设计防火规范》GB50016-2014(2018年版）《建筑与市政工程无障碍通用规范》GB55019-2021《宿舍、旅馆建筑项目规范》GB55025-2022《建筑装饰装修工程质量验收标准》GB50210-2018《建筑防护栏杆技术标准》JGJ/T470-2019《楼梯栏杆及扶手》JG/T558-2018《建筑用玻璃与金属护栏》JG/T342-2012《建筑玻璃应用技术规程》JGJ113-2015总说明
当依据的标准规范进行修订或有新的标准规范出版实施时，本图集与现行工程建设标准不符的内容、限制或淘汰的技术或产品，视为无效，工程技术人员在参考使用时应注意加以区分，应对本图集相关内容进行复核后选用。适用范围
本图集适用于民用与工业建筑及景观环境中的楼梯和平台。具体的适用范围详见分说明。3
图集内容
序号分类名称
基本技术
《建筑用安全玻璃第3部分：夹层玻璃》GB15763.3-2009《托儿所、幼儿园建筑设计规范》JGJ39-2016(2019年版）《中小学校设计规范》GB50099-2011《住宅设计规范》GB50096-2011《办公建筑设计标准》JGJ/T67-2019《商店建筑设计规范》JGJ48-2014《旅馆建筑设计规范》JGJ62-2014《剧场建筑设计规范》JGJ57-2016《电影院建筑设计规范》JGJ58-2008《综合医院建筑设计规范》GB51039-2014《老
料设施建筑设计标准》JGJ450-2018《体育建筑设计规范》JGJ31-20032
楼梯栏杆、
平台栏杆、
特殊场所
栏杆、栏板
构造详图
及立柱选用
设计荷载
图集分类与内容
楼梯和栏杆、栏板设计的基本知识钢、不锈钢楼梯栏杆；玻璃楼梯栏板，穿孔金属栏板和金属网楼梯栏板钢、不锈钢平台栏杆；玻璃平台栏板、穿孔金属板和不锈钢网平合栏板托儿所、幼儿园楼梯和平合栏杆、栏板；防撞平合栏杆；住宅小开间栏杆；室内外宽楼梯中间栏杆；护窗栏杆楼梯踏步构造；靠墙扶手；扶手转弯和收头构造；栏杆、栏板立柱的安装构造和立柱截面选用表
所在页次
11~110
2-1~ 249
31~ 384
41~ 424
51~524
4.1楼梯、看台、阳台和上人屋面等的栏杆活荷载标准值，不应小于下列规定值：
总说明
审核李正刚校对刘宁设计王湘莉辆图集号
22J403-1
4.1.1住宅、办公楼、旅馆、医院、托儿所、幼儿园，栏杆顶部的水平荷载应取1.0kN/m。
4.1.2食堂、剧场、电影院、车站、礼堂、展览馆或体育场，栏杆顶部的水平荷载应取1.0kN/m，竖向荷载应取1.2kN/m，水平荷载与竖向荷载应分别考虑。4.1.3中小学校的上人屋面、外廊、楼梯、平台、阳台等临空部位必须设防护栏杆，栏杆顶部的水平荷载应取1.5kN/m，竖向荷载应取1.2kN/m，水平荷载与竖向荷载应分别考虑。4.1.4中小学宿舍建筑的楼梯栏杆最薄弱处承受的最小水平推力不应小于1.5kN/m。
4.2本图集5-20页的楼梯和平台栏杆、栏板的“钢栏杆立柱截面选用表”的立柱按水平推力为1.0kN/m的荷载确定。如要求水平推力为1.5kN/m时，或当项目设计需要时，可以根据钢栏杆立柱截面选用表选择相应的立柱替换选用，4.3当遇到如下情况时栏杆、栏板的立柱可以按照实际工程情况经过结构设计确定立柱的截面尺寸：4.3.1栏杆、栏板两端或中间设置加强柱与建筑结构主体做固定式连接的。
4.3.2楼梯栏杆、栏板的起始端增加大立柱、中间增加立柱数量或扶手转折90°角的。
4.3.3现行国家标准《工程结构通用规范》GB55001规定以外的建筑类别和工业建筑等。
4.4本图集楼梯和平台的栏杆、栏板除应符合现行国家标准《工程结构通用规范》GB55001的要求以外，还应符合现行行业标准《建筑用玻璃与金属护栏》JG/T342等相关标准规范的要求。
5材料
5.1防护栏杆、栏板采用的材料应符合现行国家标准《建筑内部装修设计防火规范》GB50222的有关规定。5.2材料及性能要求见表2。
表2材料及性能要求表
不锈钢
结构钢
钢索、
橡胶制品
宜采用奥氏体型或奥氏体一铁素体型不锈钢，其化学成分应符合现行国家标准《不锈钢和耐热钢牌号及化学成分》GB/T20878的相关规定应符合国家现行标准关于建筑用玻璃的有关规定采用的钢种、牌号和质量等级应符合现行国家标准《优质碳素结构钢》GB/T699、《低合金高强度结构钢》GB/T1591的有关规定木质材料应符合现行国家标准《木结构设计标准》GB50005的有关规定
均应符合现行相关国家标准的规定5.3镀锌钢管护栏立柱的壁厚不应小于3.0mm，不锈钢管立柱的壁厚不应小于2.0mm。
5.4除特别注明外，本图集中所选用的钢构件材料牌号为0235B，所选用的不锈钢材料应与钢材有相同的抗拉强度设计值。
5.5室内栏板用玻璃应符合下列规定：5.5.1设有立柱和扶手，栏板玻璃作为镶嵌面板安装在护栏系总说明
审核李正刚校对刘宁设计王湘莉辆图集号
22J403-1
