【16CJ75-1】 合成高分子卷材防水系统构造（一）

16CJ75-1
合成高分子卷材防水系统构造（一）参考图集
组织编制：中国建筑标准设计研究院中國计划出版社
合成高分子卷材防水系统构造
国家建筑标准设计参考图
主编单位

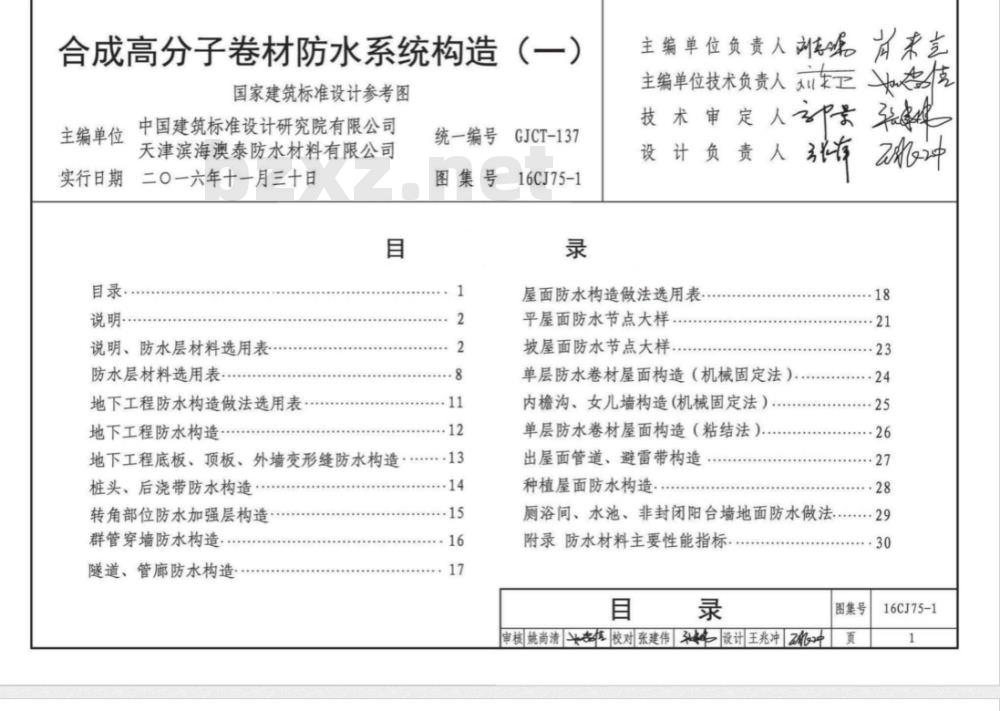

中国建筑标准设计研究院有限公司天津滨海澳泰防水材料有限公司实行日期二O一六年十一月三十日目
说明·
说明、防水层材料选用表
防水层材料选用表
地下工程防水构造做法选用表
地下工程防水构造·
统一编号
图集号
地下工程底板、顶板、外墙变形缝防水构造13桩头、后浇带防水构造
转角部位防水加强层构造
群管穿墙防水构造，
隧道、管廊防水构造
GJCT-137
16CJ75-1
主编单位负责人。
主编单位技术负责人
技术审定人张
设计负责人
屋面防水构造做法选用表
平屋面防水节点大样
坡屋面防水节点大样
单层防水卷材屋面构造（机械固定法）.内檐沟、女儿墙构造（机械固定法）单层防水卷材屋面构造（粘结法）出屋面管道、避雷带构造
种植屋面防水构造
厕浴间、水池、非封闭阳台墙地面防水做法..29附录防水材料主要性能指标，
审核姚尚清校对张建伟设计王兆冲7图集号
16CJ75-1

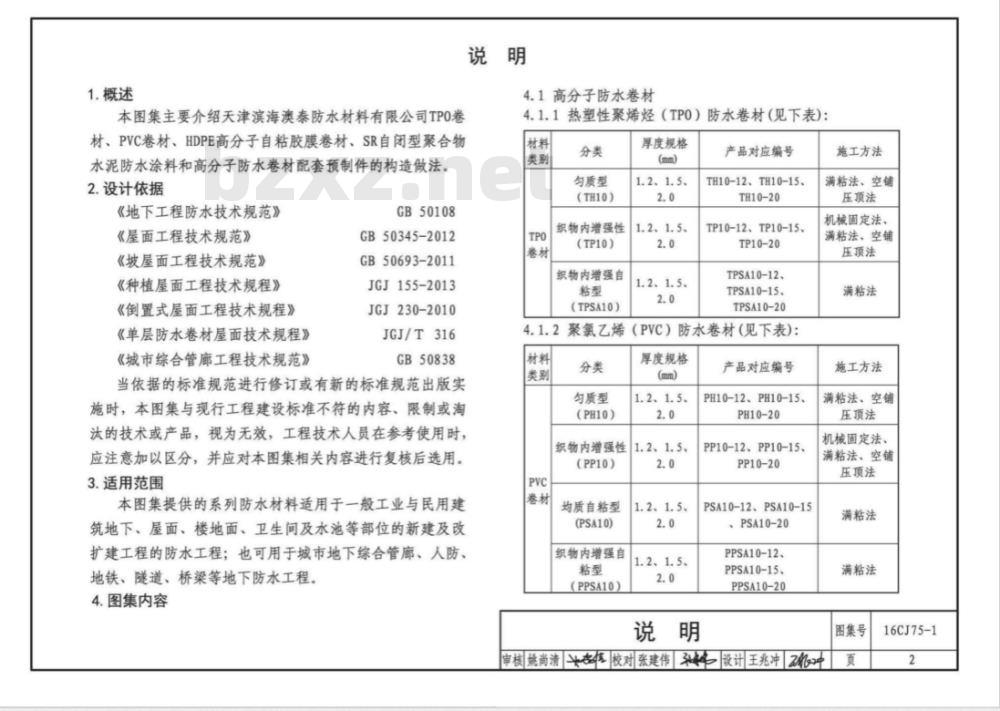

本图集主要介绍天津滨海澳泰防水材料有限公司TPO卷材、PVC卷材、HDPE高分子自粘胶膜卷材、SR自闭型聚合物水泥防水涂料和高分子防水卷材配套预制件的构造做法。2.设计依据
《地下工程防水技术规范》
《屋面工程技术规范》
《坡屋面工程技术规范》
《种植屋面工程技术规程》
《倒置式屋面工程技术规程》
《单层防水卷材屋面技术规程》《城市综合管廊工程技术规范》GB50108
GB50345-2012
GB50693-2011
JGJ155-2013
JGJ230-2010
JGJ/T316
GB50838
当依据的标准规范进行修订或有新的标准规范出版实施时，本图集与现行工程建设标准不符的内容、限制或淘汰的技术或产品，视为无效，工程技术人员在参考使用时应注意加以区分，并应对本图集相关内容进行复核后选用。3.适用范围
本图集提供的系列防水材料适用于一般工业与民用建筑地下、屋面、楼地面、卫生间及水池等部位的新建及改扩建工程的防水工程；也可用于城市地下综合管廊、人防、地铁、隧道、桥梁等地下防水工程。4.图集内容
4.1高分子防水卷材
4.1.1热塑性聚烯烃（TPO）防水卷材（见下表)：材料
匀质型
（TH10）
织物内增强性
(TP10)
织物内增强自
(TPSA10)
厚度规格
1.2、1.5、
1.2、1.5、
1.2、1.5、
产品对应编号
TH1012、TH10-15、
TH10-20
TP10-12、TP10-15、
TP10-20
TPSA10-12、
TPSA10-15.
TPSA1020
4.1.2聚氯乙烯（PVC）防水卷材（见下表）：材料
匀质型
（PH10）
织物内增强性
(PP10)
均质自粘型
(PSA10)
织物内增强自
(PPSA10)
厚度规格
1.2、1.5、
1.2、1.5、
1.2、1.5、
1.2、1.5、
产品对应编号
PH10-12、PH10-15、
PH10-20
PP10-12、PP10-15、
PP10-20
PSA10-12、PSA10-15
、PSA10-20
PPSA10-12、
PPSA10-15、
PPSA10-20
施工方法
满粘法、空铺
压顶法
机械固定法、
满粘法、空铺
压预法
满粘法
施工方法
满粘法、空铺
压顶法
机械固定法、
满粘法、空铺
压顶法
满粘法
满粘法
图集号
审核姚尚清航校对张建伟设计王兆冲页
16CJ75-1

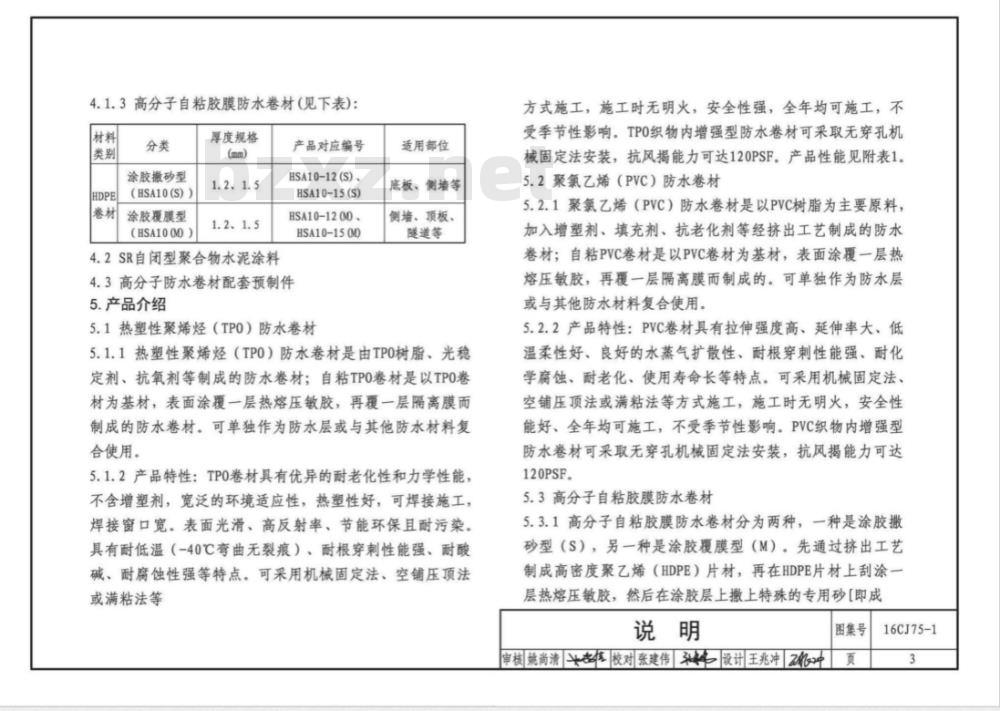

4.1.3高分子自粘胶膜防水卷材（见下表)：材料
涂胶撒砂型
（HSA10(S)）
涂胶覆膜型
(HSA10(M)
厚度规格
1.2、1.5
1.2、1.5
4.2SR自闭型聚合物水泥涂料
产品对应编号
HSA10-12(S)、
HSA10-15(S)
HSA10-12M)
HSA10-15(M)
4.3高分子防水卷材配套预制件
5.产品介绍
5.1热塑性聚烯烃（TPO）防水卷材适用部位
底板、侧墙等
侧墙、顶板、
隧道等
5.1.1热塑性聚烯烃（TPO）防水卷材是由TPO树脂、光稳定剂、抗氧剂等制成的防水卷材；自粘TPO卷材是以TPO卷材为基材，表面涂覆一层热熔压敏胶，再覆一层隔离膜而制成的防水卷材。可单独作为防水层或与其他防水材料复合使用。
5.1.2产品特性：TP0卷材具有优异的耐老化性和力学性能，不含增塑剂，宽泛的环境适应性，热塑性好，可焊接施工，焊接窗口宽。表面光滑、高反射率、节能环保且耐污染。具有耐低温（-40℃弯曲无裂痕）、耐根穿刺性能强、耐酸碱、耐腐蚀性强等特点。可采用机械固定法、空铺压顶法或满粘法等
方式施工，施工时无明火，安全性强，全年均可施工，不受季节性影响。TPO织物内增强型防水卷材可采取无穿孔机械固定法安装，抗风揭能力可达120PSF。产品性能见附表1。5.2聚氯乙烯（PVC）防水卷材
5.2.1聚氯乙烯（PVC）防水卷材是以PVC树脂为主要原料，加入增塑剂、填充剂、抗老化剂等经挤出工艺制成的防水卷材：自粘PVC卷材是以PVC卷材为基材，表面涂覆一层热熔压敏胶，再覆一层隔离膜而制成的。可单独作为防水层或与其他防水材料复合使用。
5.2.2产品特性：PVC卷材具有拉伸强度高、延伸率大、低温柔性好、良好的水蒸气扩散性、耐根穿刺性能强、耐化学腐蚀、耐老化、使用寿命长等特点。可采用机械固定法、空铺压顶法或满粘法等方式施工，施工时无明火，安全性能好、全年均可施工，不受季节性影响。PVC织物内增强型防水卷材可采取无穿孔机械固定法安装，抗风揭能力可达120PSF。
5.3高分子自粘胶膜防水卷材
5.3.1高分子自粘胶膜防水卷材分为两种，一种是涂胶撤撒砂型（S），另一种是涂胶覆膜型（M）。先通过挤出工艺制成高密度聚乙烯（HDPE）片材，再在HDPE片材上刮涂一层热熔压敏胶，然后在涂胶层上撤上特殊的专用砂【即成说明
图集号
审核姚尚清校对张建伟设计王兆冲页16CJ75-1

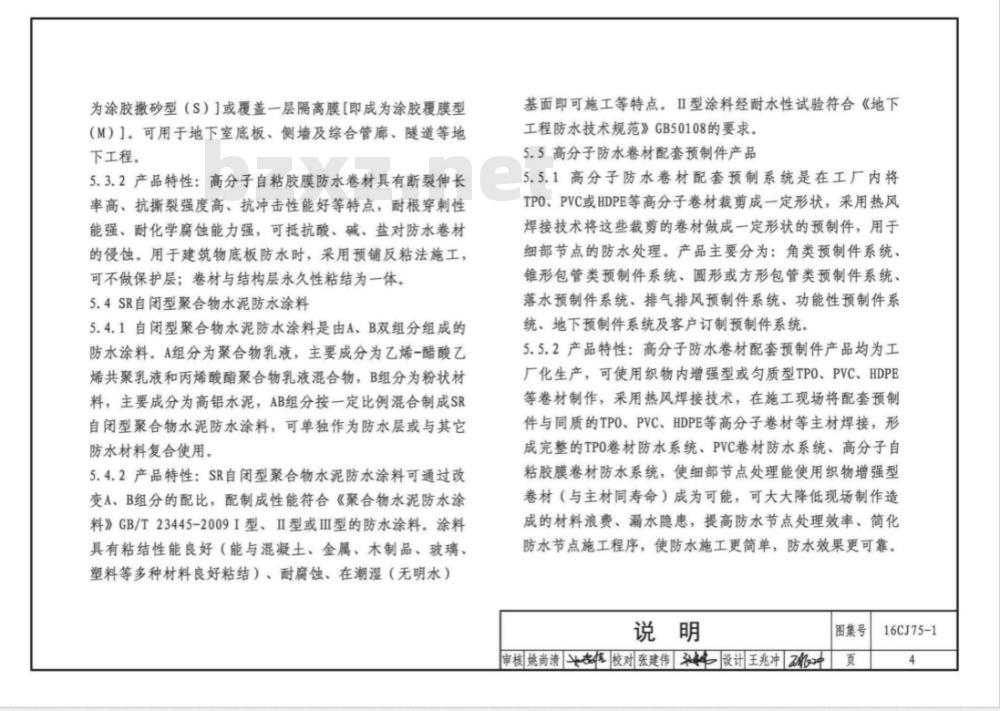

为涂胶撤砂型（S）或瘦盖一层隔离膜[即成为涂胶覆膜型（M）]。可用于地下室底板、侧墙及综合管廊、隧道等地下工程。
5.3.2产品特性：高分子自粘胶膜防水卷材具有断裂伸长率高、抗撕裂强度高、抗冲击性能好等特点，耐根穿刺性能强、耐化学腐蚀能力强，可抵抗酸、碱、盐对防水卷材的侵蚀。用于建筑物底板防水时，采用预铺反粘法施工，可不做保护层；卷材与结构层永久性粘结为一体。5.4SR自闭型聚合物水泥防水涂料5.4.1自闭型聚合物水泥防水涂料是由A、B双组分组成的防水涂料。A组分为聚合物乳液，主要成分为乙烯-醋酸乙烯共聚乳液和丙烯酸酯聚合物乳液混合物，B组分为粉状材料，主要成分为高铝水泥，AB组分按一定比例混合制成SR自闭型聚合物水泥防水涂料，可单独作为防水层或与其它防水材料复合使用
5.4.2产品特性：SR自闭型聚合物水泥防水涂料可通过改变A、B组分的配比，配制成性能符合《聚合物水泥防水涂料》GB/T23445-2009I型、Ⅱ型或Ⅲ型的防水涂料。涂料具有粘结性能良好（能与混凝土、金属、木制品、玻璃、塑料等多种材料良好粘结）、耐腐蚀、在潮湿（无明水）基面即可施工等特点。Ⅱ型涂料经耐水性试验符合《地下工程防水技术规范》GB50108的要求5.5高分子防水卷材配套预制件产品5.5.1高分子防水卷材配套预制系统是在工厂内将TPO、PVC或HDPE等高分子卷材裁剪成一定形状，采用热风焊接技术将这些裁剪的卷材做成一定形状的预制件，用于细部节点的防水处理。产品主要分为：角类预制件系统、锥形包管类预制件系统、圆形或方形包管类预制件系统、落水预制件系统、排气排风预制件系统、功能性预制件系统、地下预制件系统及客户订制预制件系统。5.5.2产品特性：高分子防水卷材配套预制件产品均为工厂化生产，可使用织物内增强型或匀质型TPO、PVC、HDPE等卷材制作，采用热风焊接技术，在施工现场将配套预制件与同质的TPO、PVC、HDPE等高分子卷材等主材焊接，形成完整的TPO卷材防水系统、PVC卷材防水系统、高分子自粘胶膜卷材防水系统，使细部节点处理能使用织物增强型卷材（与主材同寿命）成为可能，可大大降低现场制作造成的材料浪费、漏水隐患，提高防水节点处理效率、简化防水节点施工程序，使防水施工更简单，防水效果更可靠。说明
图集号
审核姚尚清卡校对张建伟设计王兆冲页16CJ75-1
锥形包管
预制件
排气管
预制件
避雷支座
预制件
直式落水
口预制件
示意图
底座直径：
高度：200mm
排气口直径：
宽：50mm
高：150mm
底座直径：
250mm×250mm
×200mm×75mm
高分子防水卷材配套预制件系统一览表名称
透气盘
预制件
横式落水
口预制件
斜撑预
桩头预
示意图
直径：320mm
厚度（带盖）
排气直径：
外径：110mm
管长：200mm
300mm×300mm
x250mmx75mm
斜150°
直径：600mm
圆形包管
预制件
屋面金属
扣板预制
排风系统
预制件
阴角预
示意图
审核姚尚清 校对张建伟设计王兆冲7规格
250mm×250mm
×250mm×50mm
300mmx300mm
250mm×110mm
100mm×100mm
×100mm
图集号
16CJ75-1
无穿孔固
定垫片
承合阴阳
角预制件
走道板免费标准bzxz.net
预制件
示意图
200mmx200mm
x100mm
200mmx600mm
宽：750mm
厚：30mm
阳角预
外防内贴
固定件
联排管
预制件
示意图
200mm×200mm
x100mm
高分子用
收口压条
太阳能支
座预制件
注：以上为高分子防水卷材配套预制件的常规尺寸，可根据现场防水节点的具体形状及尺寸进行定制。说明
示意图
审核姚尚清盘航校对张建伟设计王兆冲图集号
3m/根
335mm×335mm
16CJ75-1
6.施工要点
6.1无穿孔机械固定法
6.1.1无穿孔机械固定法是屋面防水层安装方法一机械固定法中的一种，用特制钉子将纳米涂层垫片和保温层等固定在屋面基层上，铺上卷材后，利用无穿孔焊接机的电磁感应产生热量对卷材下面的纳米涂层垫片进行加热，把垫片上的涂层熔化，将TPO或PVC防水卷材背面与垫片热熔焊接在一起，从而达到固定作用，主要适用于金属屋面、混凝土屋面单层卷材防水工程，示意图如下：无穿孔机械固定法安装示意图
6.1.2无穿孔机械固定法具有以下特点：1）不必穿破卷材固定，大大降低漏水隐患；2）无需考虑卷材幅宽，固定点密度可根据当地历史最大风力计算确定，且固定点均分布，使得卷材承受风荷载更均匀，可大大提高抗风揭性能，特别适合于机场、海边等风力较大的建筑物防水系统安装，3）搭接边宽度只需80mm，比传统机械固定法（卷材上有穿孔）的宽度120mm窄，可减少卷材搭接缝数量、节省卷材用量。
4）只需一套钉子和垫片，比传统机械固定法（卷材上有穿孔）节省一套钉子和垫片。5）提高施工效率，降低工人劳动强度。6）屋面更加美观。
6.2满粘法
满粘法包括胶粘法和自粘法。胶粘法是指在高分子卷材背面涂剧专用胶粘剂，将卷材固定在基层的施工方法；自粘法是指将带自粘层的防水卷材粘贴在基层的施工方法。满粘法是一种适应性极强的防水系统，适用于外墙、顶板及各类坡屋面、不规则屋面等。具有施工适应性强、抗风揭、重量轻等特点。
6.3空铺压顶法
空铺压顶法是最为经济、高效的防水系统，可用于多种结构，将高分子防水卷材空铺在基层上，相邻卷材搭接60mm宽，卷材搭接缝采用热风焊接，形成连续无缝的防水层。屋面四周及断开部位经过专门泛水处理后，可采用多种方法进行压顶，比如：鹅卵石、混凝土保护层、水泥砂浆保护层、种植土等。具有安装快捷、费用低等特点。说明
图集号
审核姚尚清卡校对张建伟设计王兆冲冲页16CJ75-1
6.4预铺反粘法
预铺反粘法是将高分子自粘胶膜防水卷材涂胶撒砂面朝上临时固定在底板垫层上，直接绑扎钢筋，使后浇筑混凝土与卷材涂胶撒砂层紧密结合的一种高效的施工方法。可有效避免窜水现象，提高防水系统的可靠性。具有施工速度快、降低施工费用（卷材不用做保护层）、施工过程无污染、无消防隐患等特点。
7.1本图集中除注明单位者外，其他均以毫米（mm）为单位。
7.2其他未尽事宜，均应按照国家现行标准执行。7.3本图集根据天津滨海澳泰防水材料有限公司提供的技术资料编制，图集的解释由该公司负责。8.详图索引方法
16CJ75-1
16CJ75-1
防水做法编号
节点构造编号
索引号
索引号
地下工程防水层材料选用表（一级防水）防水层做法
>1.2厚HSA10-12（S）高分子自粘胶膜防水卷材>1.2厚HSA10-12（M）高分子自粘胶膜防水卷材①>1.2厚PH10-12聚氯乙烯（PVC）防水卷材>1.2厚PH10-12聚氯乙烯（PVC）防水卷材>1.2厚PH10-12聚氰乙烯（PVC）防水卷材>1.5厚SR自闭型聚合物水泥防水涂料（IⅡ型）>1.2厚HSA10-12（M）高分子自粘胶膜防水卷材③>1.5厚SR自闭型聚合物水泥防水涂料（ⅡI型）①>1.2厚PSA10-12自粘聚氯乙烯（PVC）防水卷材>1.5厚SR自闭型聚合物水泥防水涂料（IⅡI型）地下工程防水层材料选用表（二级防水）防水层做法
>1.5厚SR自闭型聚合物水泥防水涂料（ⅡI型）>1.5厚PH10-15聚氟乙烯（PVC）防水卷材>1.5厚PSA10-15自粘聚氯乙烯（PVC）防水卷材说明、防水层材料选用表
审核姚尚清校对张建伟设计王兆冲图集号
16CJ75-1
索引号
种植屋面/顶板工程防水层材料选用表防水层做法
①>1.5厚PP10-15聚氟乙烯（PVC）防水卷材③>1.5厚SR自闭型聚合物水泥防水涂料①>1.5厚TP10-15热塑性聚烯烃（TPO）防水卷材③>1.5厚SR自闭型聚合物水泥防水涂料>1.2厚HSA10-12（M）高分子自粘胶膜防水卷材③>1.5厚SR自闭型聚合物水泥防水涂料①>1.5厚PP10-15聚氧乙烯（PVC）防水卷材>1.2厚HSA10-12（M）高分子自粘胶膜防水卷材>1.5厚TP10-15热塑性聚烯烃（TPO）防水卷材>1.2厚HSA10-12（M）高分子自粘胶膜防水卷材①>1.2厚HSA10-12（M）高分子自粘胶膜防水卷材>1.2厚HSA10-12（M）高分子自粘胶膜防水卷材①>1.5厚PP10-15聚氯乙烯（PVC）防水卷材③>1.2厚PPSA10-12自粘聚氯乙烯（PVC）防水卷材①>1.5厚TP10-15热塑性聚烯烃（TPO）防水卷材③>1.2厚PPSA10-12自粘聚氯乙烯（PVC）防水卷材①>1.2厚HSA10-12（M）高分子自粘胶膜防水卷材>1.2厚PPSA10-12自粘聚氯乙烯（PVC）防水卷材>2.0厚PP10-20聚氯乙烯（PVC）防水卷材>2.0厚TP10-20热塑性聚烯烃（TPO）防水卷材注：
高分子自粘胶膜防水卷材用于耐根穿刺防水层时，应出具应用性能检测报告。
索引号
索引号
平屋面工程防水层材料选用表（1级防水）防水层做法
>1.2厚TPSA10-12自粘热塑性聚烯烃（TPO）防水卷材>1.5厚SR自闭型聚合物水泥防水涂料（I型）>1.2厚TP10-12热塑性聚烯烃（TPO）防水卷材>1.5厚SR自闭型聚合物水泥防水涂料（I型）①>1.2厚TH10-12热塑性聚烯烃（TPO）防水卷材①>1.5厚SR自闭型聚合物水泥防水涂料（I型）>1.2厚PPSA10-12自粘聚氯乙烯（PVC）防水卷材>1.5厚SR自闭型聚合物水泥防水涂料（I型）>1.2厚PP10-12聚氯乙烯（PVC）防水卷材>1.5厚SR自闭型聚合物水泥防水涂料（I型）>1.2厚PH10-12聚氯乙烯（PVC）防水卷材>1.5厚SR自闭型聚合物水泥防水涂料（I型）平屋面工程防水层材料选用表（ⅡI级防水）防水层做法
>1.5厚TPSA10-15自粘热塑性聚烯烃（TPO）防水卷材>1.5厚PPSA10-15自粘聚氯乙烯（PVC）防水卷材>1.5厚TP10-15热塑性聚烯烃（TPO）防水卷材>1.5厚PP10-15聚氯乙烯（PVC）防水卷材>2.0厚SR自闭型聚合物水泥防水涂料（I型）防水层材料选用表
审核姚尚清校对张建伟设计王兆冲图集号
16CJ75-1
索引号
索引号
索引号
坡屋面工程防水层材料选用表（一级防水）防水层做法
>1.5厚SR自闭型聚合物水泥防水涂料（I型）>1.2厚TP10-12热塑性聚烯烃（TPO）防水卷材>1.2厚TPSA10-12自粘热塑性聚烯烃（TPO）防水卷材>1.2厚PP10-12聚氟乙烯（PVC）防水卷材>1.2厚PPSA10-12自粘聚氯乙烯（PVC）防水卷材单层卷材屋面防水层材料选用表（一级防水）防水层做法
>1.5厚TP10-15热塑性聚烯烃（TPO）防水卷材>1.5厚TPSA10-15自粘热型性聚烯烃（TPO）防水卷材>1.5厚PP10-15聚氟乙烯（PVC）防水卷材>1.5厚PPSA10-15自粘聚氯乙烯（PVC）防水卷材单层卷材屋面防水层材料选用表（二级防水）防水层做法
>1.2厚TP10-12热塑性聚烯烃（TPO）防水卷材>1.2厚TPSA10-12自粘热塑性聚烯烃（TPO）防水卷材>1.2厚PP10-12聚氯乙烯（PVC）防水卷材>1.2厚PPSA10-12自粘聚氯乙烯（PVC）防水卷材水池、
索引号
CW-2（非封
闭阳台）
CW-3（非封
闭阳台）
卫生间、厨房、非封闭阳台防水层材料选用表防水层做法
>1.5厚SR自闭型聚合物水泥防水涂料（I型或IⅡI型）>1.2厚PH10-12聚氯乙烯（PVC）防水卷材①>1.2厚PH10-12聚氯乙烯（PVC）防水卷材③>1.5厚SR自闭型聚合物水泥防水涂料（I型）地下综合管廊、隧道、地铁工程防水层材料选用表索引号
防水层做法
>1.2厚HSA10-12（S）高分子自粘胶膜防水卷材>1.2厚HSA10-12（M）高分子自粘胶膜防水卷材>1.厚PH10-15聚氯乙烯（PVC）防水卷材>1.5厚PSA10-15聚氯乙烯（PVC）防水卷材防水层材料选用表
审核姚尚清校对张建伟设计王兆冲图集号
16CJ75-1
