【06SG439-1】 预应力混凝土叠合板（50mm、60mm实心底板）

预应力混凝土叠合板
（50mm、60mm实心底板）
中华人民共和国建设部
批准部门
主编单位
中国建筑标准设计研究院
实行日期二〇〇六年三月一日
自录·
说明·
50mm底板叠合板选用表（按均布荷载选用）60mm底板叠合板选用表（按均布荷载选用）螺旋肋钢丝叠合板选用表（按内力选用）冷轧带肋钢筋叠合板选用表（按内力选用）支座负钢筋选用表（按内力选用）底板配筋模板图·.
底板材料表（螺旋肋钢丝）
批准文号
统一编号
图集号
06SG439-1_01
建质2006]28号
GJBT-915
06SG439-1
主编单位负责人
主编单位技术负责人
技术审定人
设计负责人
底板材料表（冷轧带肋钢筋）
底板检验表（螺旋肋钢丝）
底板检验表（冷轧带肋钢筋）
底板平面布置及支座配筋示意图叠合板连接构造示意图（砌体或砌块）叠合板连接构造示意图（钢梁）·叠合板连接构造示意图（混凝土梁）叠合板连接构造示意图（剪力墙）目录
图集号
审核吴燕燕美杰鱼校对陈长兴高长设计高志强志号页
06SG439-1

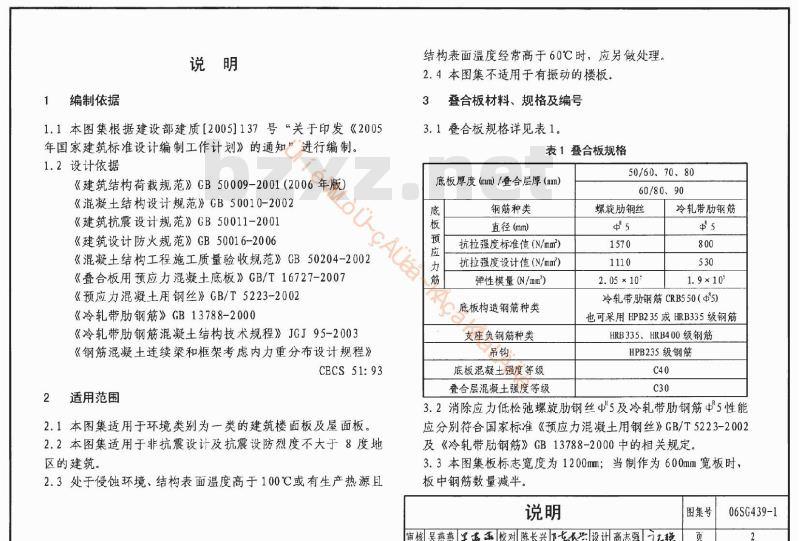

编制依据
1.1本图集根据建设部建质[2005]137号“关于印发《2005年国家建筑标准设计编制工作计划》的通知”进行编制。1.2设计依据
06SG439-1_02
结构表面温度经常高于60℃时，应另做处理2.4本图集不适用于有振动的楼板。3
叠合板材料、规格及编号
3.1叠合板规格详见表1。
表1叠合板规格
50/60、70、80
《建筑结构荷载规范》GB50009-2001（2006年版）Lou-cAUta
《混凝土结构设计规范》GB50010-2002《建筑抗震设计规范》GB50011-2001《建筑设计防火规范》GB50016-2006《混凝土结构工程施工质量验收规范》GB50204-2002《叠合板用预应力混凝土底板》GB/T16727-2007《预应力混凝土用钢丝》GB/T5223-2002《冷轧带肋钢筋》GB13788-2000《冷轧带肋钢筋混凝土结构技术规程》JGJ95-2003《钢筋混凝土连续梁和框架考虑内力重分布设计规程》CECS 51:93
适用范围
2.1本图集适用于环境类别为一类的建筑楼面板及屋面板2.2本图集适用于非抗震设计及抗震设防烈度不大于8度地区的建筑。
2.3处于侵蚀环境、结构表面温度高于100℃或有生产热源且底板厚度（mm）/叠合层厚（mm）底
钢筋种类
直径(mm)
抗拉强度标准值（N/mm）
抗拉强度设计值（N/mm）
弹性模量（N/mm）
c底板构造铜筋种类
支座负钢筋种类
底板混凝土强度等级
叠合层混凝土强度等级
60/80、90
螺旋肋钢丝
冷轧带肋钢筋
冷轧带肋钢筋CRB550(Φ5)
也可采用HPB235或HRB335级钢筋HRB335、HRB400级钢筋
HPB235级钢筋
3.2消除应力低松弛螺旋肋钢丝Φ5及冷轧带肋钢筋中5性能应分别符合国家标准《预应力混凝土用钢丝》GB/T5223-2002及《冷轧带肋钢筋》GB13788-2000中的相关规定。3.3本图集板标志宽度为1200mm；当制作为600mm宽板时，板中钢筋数量减半。
审核吴燕燕美点蒸 校对陈长兴下车长兴设计高志强号图集号
06SG439-1

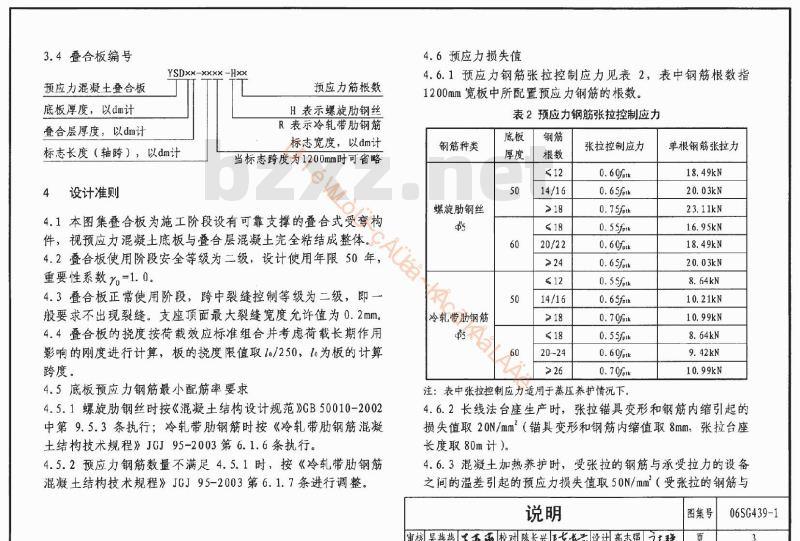

3.4叠合板编号
预应力混凝土叠合板
底板厚度，以dm计
叠合层厚度，以dm计
YSD××-××××-HxX
标志长度（轴跨），以dm计
06SG439-1_03
预应力筋根数
H表示螺旋肋钢丝
R表示冷轧带肋钢筋
标志宽度，以dm计
当标志跨度为1200mm时可省略
设计准则
4.1本图集叠合板为施工阶段设有可靠支撑的叠合式受弯构4.6预应力损失值
4.6.1预应力钢筋张拉控制应力见表2，表中钢筋根数指1200mm宽板中所配置预应力钢筋的根数。表2预应力钢筋张拉控制应力
钢筋种类
螺旋肋钢丝
件，视预应力混凝土底板与叠合层混凝土完全粘结成整体AUta
4.2叠合板使用阶段安全等级为二级，设计使用年限50年，重要性系数%=1. 0。
4.3叠合板正常使用阶段，跨中裂缝控制等级为二级，即一股要求不出现裂缝。支座顶面最大裂缝宽度允许值为0.2mm。4.4叠合板的挠度按荷载效应标准组合并考虑荷载长期作用影响的刚度进行计算，板的挠度限值取lo/250，l。为板的计算跨度。
4.5底板预应力钢筋最小配筋率要求4.5.1螺旋肋钢丝时按《混凝土结构设计规范》GB50010-2002中第9.5.3条执行：冷轧带肋钢筋时按《冷轧带肋钢筋混凝土结构技术规程》JGJ95-2003第6.1.6条执行。4.5.2预应力钢筋数量不满足4.5.1时，按《冷轧带肋钢筋混凝土结构技术规程》JGJ95-2003第6.1.7条进行调整冷轧带肋钢筋
张拉控制应力
0.60%fatk
注：表中张拉控制应力适用于蒸压养护情况下。单根钢筋张拉力
4.6.2长线法台座生产时，张拉锚具变形和钢筋内缩引起的损失值取20N/mm（锚具变形和钢筋内缩值取8mm，张拉台座长度取80m计）。
4.6.3混凝土加热养护时，受张拉的钢筋与承受拉力的设备之间的温差引起的预应力损失值取50N/mm（受张拉的钢筋与说明
审核吴燕燕送杰鱼校对陈长兴长设计高志强志图集号
06SG439-1

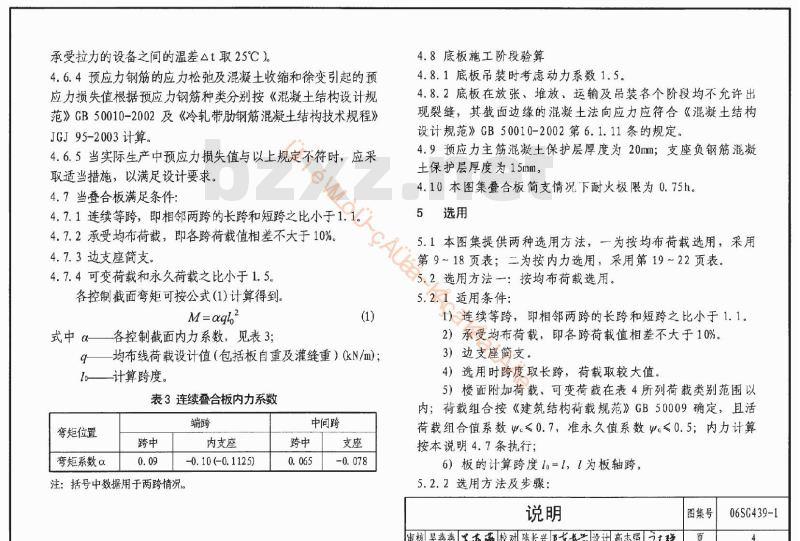

承受拉力的设备之间的温差△t取25℃）4.6.4预应力钢筋的应力松弛及混凝土收缩和徐变引起的预应力损失值根据预应力钢筋种类分别按《混凝土结构设计规范》GB50010-2002及《冷轧带肋钢筋混凝土结构技术规程》JGJ95-2003计算。
4.6.5当实际生产中预应力损失值与以上规定不符时，应采取适当措施，以满足设计要求。4.7当叠合板满足条件
06SG439-1_04
4.8底板施工阶段验算
4.8.1底板吊装时考虑动力系数1.5。4.8.2底板在放张、堆放、运输及吊装各个阶段均不允许出现裂缝，其截面边缘的混凝土法向应力应符合《混凝土结构设计规范》CB50010-2002第6.1.11条的规定。4.9预应力主筋混凝土保护层厚度为20mm；支座负钢筋混凝土保护层厚度为15mm。
4.10本图集叠合板简支情况下耐火极限为0.75h。4.7.1连续等跨，即相邻两跨的长跨和短跨之比小于1.9。5选用
PA用期
4.7.2承受均布荷载，即各跨荷载值相差不大于10%。4.7.3边支座简支。
4.7.4可变荷载和永久荷载之比小于1.5。各控制截面弯矩可按公式（1）计算得到M=αql
式中α各控制截面内力系数，见表3；(1)
q均布线荷载设计值（包括板自重及灌缝重）(kN/m)；o———计算跨度。
表3连续叠合板内力系数
弯矩位置
弯矩系数α
注：括号中数据用于两跨情况。端跨
内支座
-0. 10 (-0.1125)
中间跨
5.1本图集提供两种选用方法，一为按均布荷载选用，采用5.2选用方法：按均布荷载选用。5.2.1适用条件：
1）连续等跨，即相邻两跨的长跨和短跨之比小于1.1。2）承受均布荷载，即各跨荷载值相差不大于10%。3）边支座简支。
4）选用时跨度取长跨，荷载取较大值。5）楼面附加荷载、可变荷载在表4所列荷载类别范围以内：荷载组合按《建筑结构荷载规范》GB50009确定，且活荷载组合值系数W.0.7，准永久值系数W.≤0.5；内力计算按本说明4.7条执行；
6）板的计算跨度lo=l，1为板轴跨。5.2.2选用方法及步骤：
审核吴燕燕天杰蒸校对陈长兴事长设计高志强号图集号
06SG439-1

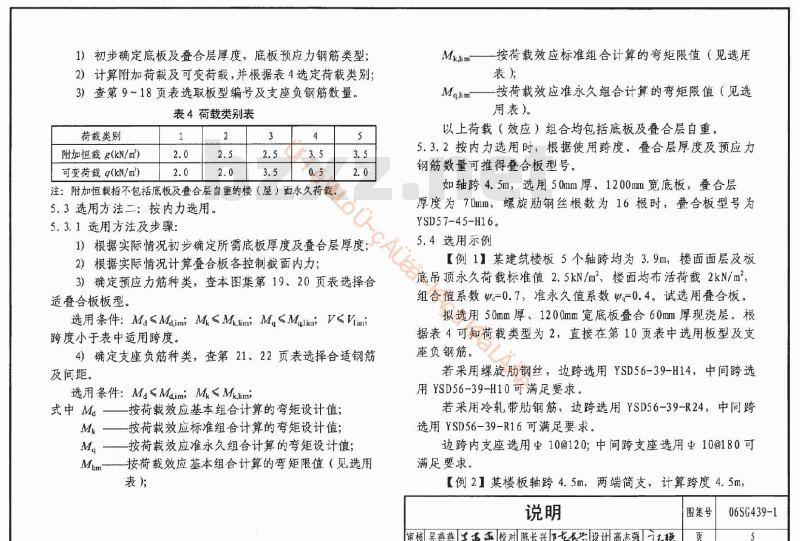

1）初步确定底板及叠合层厚度，底板预应力钢筋类型2）计算附加荷载及可变荷载，并根据表4选定荷载类别：3）查第9~18页表选取板型编号及支座负钢筋数量，表4荷载类别表
荷载类别
附加恒载g(kN/m)
可变荷载q(kN/m）
注：附加恒载指不包括底板及叠合层自重的楼（屋）面永久荷载。5.3选用方法二：按内力选用。
5.3.1选用方法及步骤：
06SG439-1_05
1）根据实际情况初步确定所需底板厚度及叠合层厚度：2)根据实际情况计算叠合板各控制截面内力：3)确定预应力筋种类，查本图集第19、20页表选择合适叠合板板型。
选用条件:Ma≤Maim, M≤Mklims Mg≤Malim,V4）确定支座负筋种类，查第21、22页表选择合适钢筋及间距。
选用条件：Ma<≤Mdim；Mk≤Mklim式中Ma—按荷载效应基本组合计算的弯矩设计值；Mk-按荷载效应标准组合计算的弯矩设计值；Mg—按荷载效应准永久组合计算的弯矩设计值；Mim—按荷载效应基本组合计算的弯矩限值（见选用表;
Mklim—按荷载效应标准组合计算的弯矩限值（见选用表）
按荷载效应准永久组合计算的弯矩限值（见选用表）。
以上荷载（效应）组合均包括底板及叠合层自重。5.3.2按内力选用时，根据使用跨度，叠合层厚度及预应力钢筋数量可推得叠合板型号。
如轴跨4.5m，选用50mm厚、1200m宽底板，叠合层厚度为70mm，螺旋肋钢丝根数为16根时，叠合板型号为YSD57-45-H16。
5.4选用示例
【例1】某建筑楼板5个轴跨均为3.9m，楼面面层及板底吊顶永久荷载标准值2.5kN/m2，楼面均布活荷载2kN/m2组合值系数W=0.7，准永久值系数W=0.4。试选用叠合板。拟选用50mm厚、1200mm宽底板叠合60mm厚现浇层。根据表4可知荷载类型为2，直接在第10页表中选用板型及支座负钢筋。
若采用螺旋肋钢丝，边跨选用YSD56-39-H14，中间跨选用YSD56-39-H10可满足要求。
若采用冷轧带肋钢筋，边跨选用YSD56-39-R24，中间跨选用YSD56-39-R16可满足要求。边跨内支座选用虫10@120；中间跨支座选用虫10@180可满足要求。
【例2】某楼板轴跨4.5m，两端简支，计算跨度4.5m，说明
审核吴燕燕美燕蒸 校对陈长兴下事长兴设计高志强了志号图集号
06SG439-1
06SG439-1_06
楼面面层及板底吊顶永久荷载标准值2.0kN/m2，楼面均布活荷载2.0kN/m，组合值系数V=0.7，准永久值系数V=0.4。试选用叠合板。
拟选用50mm厚、1200mm宽底板叠合80mm厚现浇层，叠合板自重3.25kN/m2。荷载的基本、标准、准永久组合如下：[yeG, + YQQt
[1.2 ×(2.0 +325)+1.4×2.0
[1.35×(2.0+3.25)+1.4×0.7 ×2.0Mou
-9.10kN/m2
Gs+9k=2.0+3.25+2.0= 7.25kN/m2Gk+.9k=2.0+3.25+0.4×2.0=6.05kN/m21m板宽范围内跨中内力组合如下：=×9.1× 4.52 =23.03kN -m
x 7.25×4.52 =18.35kN-m
-x6.05×4.52=15.31kN.m
-×9.1×4.5=20.48kNm
若采用螺旋肋钢丝，则在第19页表中选用板型。底板厚50mm，宽1200mm，叠合层80mm，配16根钢筋，可满足要求，得板型编号YSD58-45-H16。
若采用冷轧带肋钢筋，则在第20页表中选用板型。底板厚50mm，宽1200mm，叠合层80mm，配32根钢筋可满足要求，得板型编号YSD58-45-R32。
【例3】某贮藏室，共三跨，中间跨为5.6m，两边两跨均为4.5m，楼面面层荷载标准值1.5kN/m，试选用叠合板。根据《建筑结构荷载规范》GB50009-2001，贮藏室楼面均布活荷载为5kN/m2，组合值系数=0.9，准永久值系数CAU
。=0.8。荷载的基本、标准、准永久组合如下：拟采用1200mm宽叠合板，60mm厚底板叠合80mm厚现浇层，自重3.5kN/m2。
[%G +%Q
TreG +YoiVee
AaLAAe
[1.2×(3.5+1.5)+1.4×5
[1.35×(3.5+1.5)+1.4×0.9×513.00
G,+9k=3.5+1.5+5=10.00kN/m2
13.05kN/m2
Gx+.Q=3.5+1.5+0.8×5.0=9.00kN/m计算得到1m板宽范围内各控制截面内力见表5：说明
审核吴燕燕关杰燕校对陈长兴事长设计高志强志号图集号
06SG439-1
弯矩组合
表51m板宽范围内各控制截面内力位置
边跨跨中
Mg（kNm）
M（kN·m）
M（kNm）
Vmax（kN)）
边跨内支座
中间跨跨中
采用螺旋肋钢丝，则在第19页表中选用板型。底板60mm，叠合层80mm，边跨配置14根钢筋可满足要求，可得板型编号06SG439-1_07
为YSD68-45-H14；中间跨配置14根钢筋可满足要求，可得板CA
型编号为YSD68-56-H14。
采用冷轧带肋钢筋，则在第20页表中选用板型。底板60mm，叠合层80mm，边跨配置20根钢筋可满足要求，可得板型编号为YSD68-45-R20；中间跨配置20根钢筋可满足要求，可得板型编号为YSD68-56-R20
支座负钢筋在第22页表中选择。内支座选用业12@100可满足要求。
6制作及施工要求
6.1底板的制作、堆放、运输、吊装及叠合板的施工过程应遵守《混凝土结构工程质量验收规范》GB50204-2002及《叠合板用预应力混凝土薄板》GB/T16727-2007中的规定。6.2放张预应力钢筋时应采取缓慢放张措施，放张时的混凝土立方体抗压强度不应低于设计混凝土强度等级值的75%。6.3板中需设置预理件时，由设计和制作单位协商解决。6.4叠合板如需开洞，需在工厂生产中先在底板中预留孔洞（孔洞内预应力钢筋暂不切断），叠合层混凝土浇筑时留出孔洞，叠合板达到强度后切除孔洞内预应力钢筋。洞口处加强钢筋及开洞板承载能力由设计人员根据实际情况进行设计。6.5底板上表面应做成凹凸不小于4mm的人工粗糙面，可用网状滚筒等方法成型，见图1。
图1网状滚筒成型粗糙面
6.6底板吊装时应慢起慢落，并防止与其他物体相撞。6.7堆放场地应平整夯实，堆放时使板与地面之间应有一定的空隙，并设排水措施。板两端（至板端200mm）及跨中位置均应设置垫木，当板标志长度≤3.6m时跨中设一条垫木，板标志长度>3.6m时跨中设两条垫木，垫木应上下对齐。不同板号应分别堆放，堆放高度不宜多于6层。堆放时间不宜超过两个月。
6.8混凝土的强度达到设计要求后方能出厂。运输时板的堆放要求同上，但要设法在支点处绑扎牢固，以防移动或跳动。在板的边部或与绳索接触处的混凝土，应采用衬垫加以保护。说明
审核吴燕燕美蒸蒸校对陈长兴东长设计高志强号图集号
06SG439-1
6.9底板就位前应在跨中及紧贴支座部位均设置由柱和横撑等组成的临时支撑。当轴跨1<3.6m时跨中设置一道支承；当轴跨3.6m5.4m时跨中设置三道支承。支撑顶面应严格抄平，以保证底板板底面平整。多层建筑中各层支撑应设置在一条竖直线上，以免板受上层立柱的冲切。
临时支撑拆除应根据施工规范规定，一般保持连续两层有支撑。
6.10施工均布荷载不应大于1.5kN/m2，荷载不均匀时单板范围内折算均布荷载不宜大于1kN/m2，否则应采取加强措施均匀分布的叠合层混凝土自重）。7质量检验
7.1构件的质量验收应符合国家标准《混凝土结构工程施工质量验收规范》GB50204-2002中的有关规定。7.2底板应按《叠合板用预应力混凝土底板》GB/T16727-2007的要求进行出厂检验和型式检验。7.3应在底板混凝土立方体抗压强度达到设计混凝土强度等级值的100%后进行检验。
7.4当对底板进行抗裂性能检验时，可采用两加载点加载形式（图2）。当采用其他加载方法时，应根据荷载效应等效的原则对加载数值及检验指标进行换算，06SG439-1_08
加载点
钢垫板
图2加载示意图
注：1。—板的实际长度。
抗裂检验应符合下列要求：
钢垫板
M°≥[M.],即P≥[P]]
式中M
抗裂检验弯矩实测值（包括板自重）a
-抗裂检验弯矩允许值（包括板自重，见底板检验K表;
抗裂检验荷载实测值（不包括板自重）P
抗裂检验荷载允许值（不包括板自重，见底板检验表)。
审核吴燕燕吴然燕校对陈长兴书长设计高志强了志号图集号
06SG439-1
(kN/m2)
06SG439-1_09
50mm底板叠合板选用表（按均布荷载选用）可变
(kN/m2）
螺旋肋钢丝
YSD56-30-H10
YSD56-30-H10
YSD56-30-H10
YSD56-30-H10
YSD56-30-H10
YSD56-33-H10
YSD56-33-H10
YSD56-33-H12
YSD56-33-H10
YSD56-33-H12
YSD56-36-H12
YSD56-36-H12
YSD56-36-H14
YSD56-36-H12
YSD56-36-H14Www.bzxZ.net
板型编号
冷轧带肋钢筋
中间跨
YSD56-30-H10
YSD56-30-H10
YSD56-30-H10
YSD56-30-H10
YSD56-30-H10
YSD56-33-H10
YSD56-33-H10
YSD56-33-H10
YSD56-33-H10
YSD56-33-H10
YSD56-36-H10
YSD56-36-H10
YSD56-36-H10
YSD56-36-H10
YSD56-36-H10
YSD56-30-R12
YSD56-30-R14
YSD56-30-R14
YSD56-30-R14
YSD56-30-R14
YSD56-33-R14
YSD56-33-R16
YSD56-33-R18
YSD56-33-R16
YSD56-33-R18
YSD56-36-R18
YSD56-36-R18
YSD56-36-R20
YSD56-36-R18
YSD56-36-R24
注：1.本表适用于常用连续等跨均布荷载叠合板，具体要求见本图集说明第5.2条。当选用600mm宽底板时，表中预应力钢筋数量应折半。2.
3．括号中数据用于两跨情况。
中间跨
50mm底板十+60mm叠合层
支座负钢筋
内支座
YSD56-30-R12
2/Φ10@200
YSD56-30-R12
YSD56-30-R12
YSD56-30-R12
YSD56-30-R12
YSD56-33-R12
YSD56-33-R12
YSD56-33-R14
YSD56-33-R12
YSD56-33-R14
YSD56-36-R14
YSD56-36-R14
YSD56-36-R14
YSD56-36-R14
YSD56-36-R16
Φ10@200
±10@200(±10@150)
Φ10@200
10@200(±10@180)
±10@200(Φ10@180)
±10@200(±10@180)
Φ10@150(Φ10@120)
Φ10@200(Φ10@180)
±10@180（Φ10@150)
Φ10@180(Φ10@150)
Φ10@150
Φ10@120
Φ10@150
Φ10@150（10@120）
50mm底板叠合板选用表（按均布荷载选用审核吴燕燕杰蒸校对陈长兴事长器设讯高志强志跨图集号
中间跨
Φ10@200
Φ10@200
Φ10@200
Φ10@200
410@200
Φ10@200
Φ10@200
410@200
±10@200
Φ10@200
Φ10@200
Φ10@200
Φ10@180
$10@200
10@180
06SG439-1
(mm)）
(kN/m)
(kN/m2)
螺旋肋钢丝
YSD56-39-H12
YSD56-39-H14
YSD56-39-H14
YSD56-39-H14
YSD56-39-H14
YSD56-42-H14
YSD56-42-H14
YSD56-42-H16
YSD56-42-H16
YSD56-42-H18
YSD56-45-H16
YSD56-45-H16
YSD56-45-H18
YSD56-45-H18
YSD56-45-H18
06SG439-1_10
续前表
板型编号
中间跨
YSD56-39-H10
YSD56-39-H10
YSD56-39-H12
YSD56-39-H10
YSD56-39-H12
YSD56-42-H10
YSD56-42-H12
YSD56-42-H14
YSD56-42-H12
YSD56-42-H14
YSD56-45-H12
YSD56-45-H14
YSD56-45-H14
YSD56-45-H14
YSDS6-45-H14
冷轧带肋钢筋
YSD56-39-R20
YSD56-39-R24
YSD56-39-R28
YSD56-39-R24
YSD56-39-R28
YSD56-42-R24
YSD56-42-R28
YSD56-42-R32
YSD56-42-R28
YSD56-42-R32
YSD56-45-R28
YSD56-45-R32
YSD56-45-R40
YSD56-45-R36
YSD56-45-R40
注：1.本表适用于常用连续等跨均布荷载叠合板，具体要求见本图集说明第5.2条。当选用600mm宽底板时，表中预应力钢筋数量应折半。2.
3．括号中数据用于两跨情况。
中间跨
YSD56-39-R16
YSD56-39-R16
YSD56-39-R18
YSD56-39-R16
YSD56-39-R18
YSD56-42-R16
YSD56-42-R18
YSD56-42-R20
YSD56-42-R18
YSD56-42-R24
YSD56-45-R18
YSD56-45-R20
YSD56-45-R24
YSD56-45-R24
YSD56-45-R28
支座负钢筋
内支座
±10@150（(Φ10@120)
Φ10@120
±10@100
±10@120
±10@120(±10@100)
±10@120(Φ10@100)
Φ10@120(Φ10@100)
Φ12@120
Φ10@120(Φ10@100)
Φ10@100(Φ12@120)
Φ10@100
Φ10@100(Φ12@120)
Φ12@120(Φ12@100)
Φ10@100(±12@120)
Φ12@120（Φ12@100)
50mm底板叠合板选用表（按均布荷载选用审核吴燕燕美熹然校对陈长兴事长设高志强3无图集号
中间跨
Φ10@200
Φ10@180
Φ10@150
虫10@180
Φ10@150
Φ10@150
d10@150
Φ10@120
Φ10@150
$10@120
Φ10@150
Φ10@120
Φ10@100
Φ10@120
虫10@120
06SG439-1
(kN/m2)
06SG439-1_11
50mm底板叠合板选用表（按均布荷载选用）可变
(kN/m2)
螺旋肋钢丝
YSD57-36-H10
YSDS7-36-H10
YSD57-36-H12
ysd57-36-h12
YSD57-36-H12
YSD57-39-H12
YSD57-39-H12
YSD57-39-H14
YSD57-39-H12
YSD57-39-H14
YSD57-42-H14
YSD57-42-H14
YSD57-42-H14
YSD57-42-H14
YSD57-42-H14
板型编号
冷轧带肋钢筋
中间跨
YSD57-36-H10
YSD57-36-H10
YSD57-36-H10
YSD57-36-H10
YSD57-36-H10
YSD57-39-H10
YSD57-39-H10
YSD57-39-H10
YSD57-39-H10
YSD57-39-H10
YSD57-42-H10
YSD57-42-H10
YSD57-42-H12
YSD57-42-H12
YSD57-42-H12
YSD57-36-R16
YSD57-36-R16
YSD57-36-R18
YSD57-36-R18
YSD57-36-R18
YSD57-39-R18
YSD57-39-R18
YSD57-39-R24
YSD57-39-R20
YSD57-39-R24
YSD57-42-R20
YSD57-42-R24
YSD57-42-R28
YSD57-42-R24
YSD57-42-R28
注：1.本表适用于常用连续等跨均布荷载叠合板，具体要求见本图集说明第5.2条。当选用600mm宽底板时，表中预应力钢筋数量应折半。2.
3．括号中数据用于两跨情况。
中间跨
YSD57-36-R14
YSD57-36-R14
YSD57-36-R16
YSD57-36-R14
YSD57-36-R16
YSD57-39-R16
YSD57-39-R16
YSD57-39-R16
YSD57-39-R16
YSD57-39-R16
YSD57-42-R16
YSD57-42-R16
YSD57-42-R18
YSD57-42-R16
YSD57-42-R18
50mm底板十70mm叠合层
支座负钢筋
内支座
Φ10@180（Φ10@150）
Φ10@180(±10@150)
Φ10@150(Φ10@120)
±10@180（±10@150）
Φ10@150(Φ10@120)
Φ10@150(±10@120)
Φ10@150（±10@120)
Φ10@120(±10@100)
Φ10@150(Φ10@120)
Φ10@120
虫10@120
Φ10@120(±10@100)
Φ10@100（虫12@120）
虫10@120
Φ10@100
50mm底板叠合板选用表（按均布荷载选用审核吴燕燕吴点蒸校对陈长兴事兴设计高志强了图集号
中间跨
Φ10@200
±10@200
Φ10@180
±10@200
±10@200
±10@200
±10@200
Φ10@150
Φ10@200
Φ10@150
±10@180
Φ10@150
Φ10@120
Φ10@150
Φ10@150
06SG439-1
(kN/m2)
(kN/m2)
螺旋肋钢丝
YSD57-45-H14
YSD57-45-H14
YSD57-45-H16
YSD57-45-H16
YSD57-45-H18
YSD57-48-H16
YSD57-48-H16
YSD57-48-H18
YSD57-48-H18
YSD57-48-H18
06SG439-1_12
续前表
板型编号
中间跨
YSD57-45-H12
YSD57-45-H12
YSD57-45-H14
YSD57-45-H12
YSD57-45-H14
YSD57-48-H12
YSD57-48-H14
YSD57-48-H14
YSD57-48-H14
YSD57-48-H14
冷轧带肋钢筋
YSD57-45-R24
YSD57-45-R28
YSD57-45-R32
YSD57-45-R28
YSD57-45-R32
YSD57-48-R28
YSD57-48-R32
YSD57-48-R36
YSD57-48-R32
YSD57-48-R40
注：1．本表适用于常用连续等跨均布荷载叠合板，具体要求见本图集说明第5.2条当选用600mm宽底板时，表中预应力钢筋数量应折半2.
括号中数据用于两跨情况。
中间跨
YSD57-45-R18
YSD57-45-R18
YSD57-45-R20
YSD57-45-R18
YSD57-45-R20
YSD57-48-R18
YSD57-48-R20
YSD57-48-R24
YSD57-48-R24
YSD57-48-R24
kAaLAAe
支座负钢筋
内支座
Φ10@120（±10@100）
Φ10@100
Φ12@120（Φ12@100）
10@100
Φ10@100(Φ12@120)
±10@100(±12@120)
Φ10@100（虫12@120）
$12@100
10@100(Φ12@120)
Φ12@120（Φ12@100）
50mm底板叠合板选用表（按均布荷载选用审核吴燕燕杰蒸校对陈长兴事长设计高志强志图集号
中间跨
Φ10@150
虫10@150
Φ10@120
Φ10@150
Φ10@120
$10@120
Φ10@120
Φ10@100
Φ10@120
Φ10@100
06SG439-1
小提示：此图内容仅展示完整标准图集里的部分截取内容，若需要完整标准请到上方自行免费下载完整图集包。
