ICS33.100

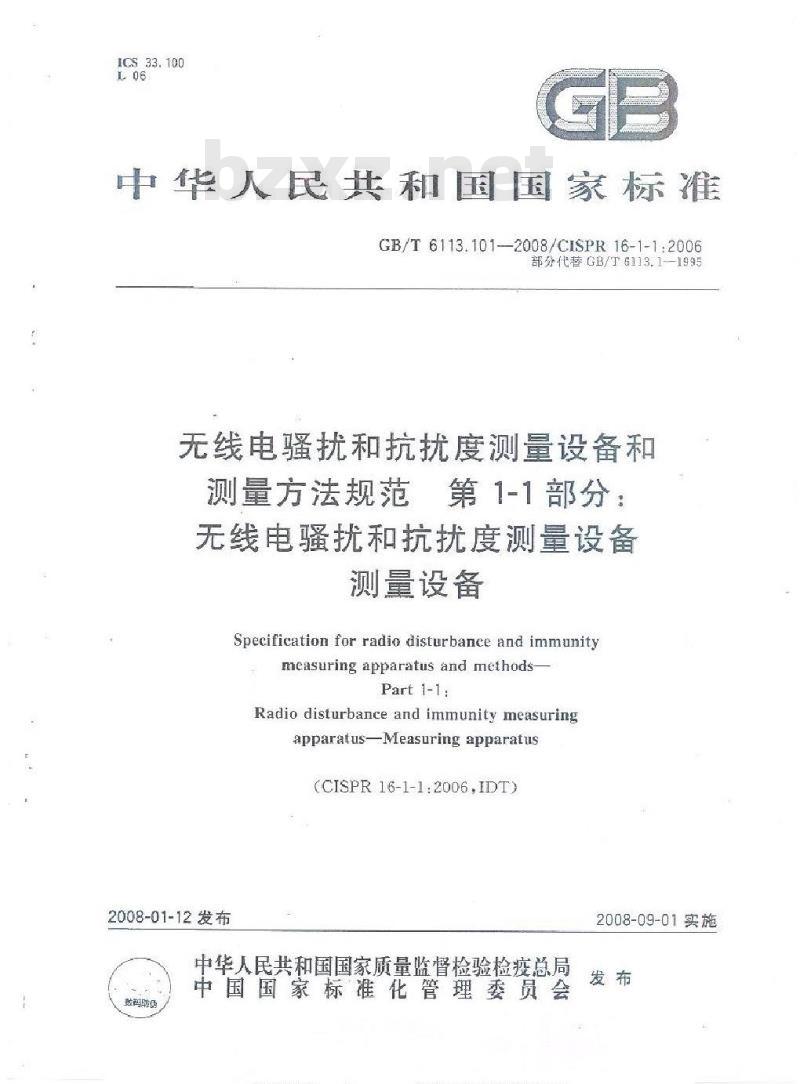

中华人民共和国国家标准
GB/T6113.101--2008/CISPR 16-1-1:2006部分代巷GB/T6113.1-1995
无线电骚扰和抗扰度测量设备和测量方法规范第1-1部分：
无线电骚扰和抗扰度测量设备
测量设备
Specification for radio disturbance and immunitymeasuring apparatus and methods-Part 1-1:
Radio disturbance and immunity measuringapparatus-Measuring apparatus(CISPR 16-1-1:2006.IDT)
2008-01-12发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
败鹅游伪
2008-09-01实施

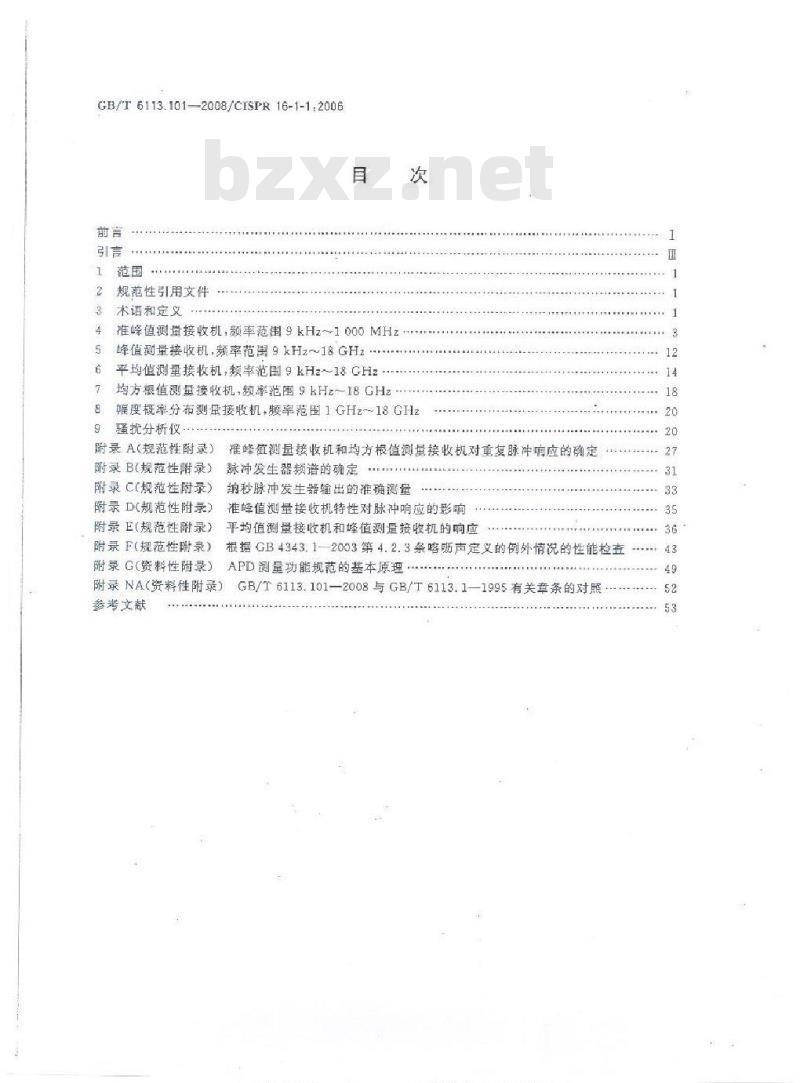

GB/T 6113.101-2008/CISPR 16-1-1.2006前言
规范性引用文代
术语和定
准峰值测量接收机.题率范围9kHz~1000MHz峰值测量接收机，频率范围9kHz~18GHz平均值测量接收机，频率范围9kHz~18GHz均方根值测量接收机，频率范围9kHz~18GHz-次
幅度概率分布测量接收机.频率范围1GHz--18 GHz骚扰分析仪
附录A(规范性附录)
附录B（规范性附录）
附录C（规范性附录）
附录DC规范性附录）
附录E（规范性附录）
附录F（规范性录）
附录G(资料性附录)
推峰值测量接收机和均方根值测量接收机对重复脉冲响应的确定脉冲发生器频谱的确定
纳秒脉冲发生器输出的准确测量准峰值测量接收机特性对脉冲响应的影响平均值测量接收机和峰值测量接收机的响应根据GB4343.1-2003第4.2.3条略声定义的例外情况的性能检查APD测量功能规范的基本原理
附录NA(资料性附录）
参考文献
GB/T6113.101—2008与GB/T6113.1—1995有关章条的对照14

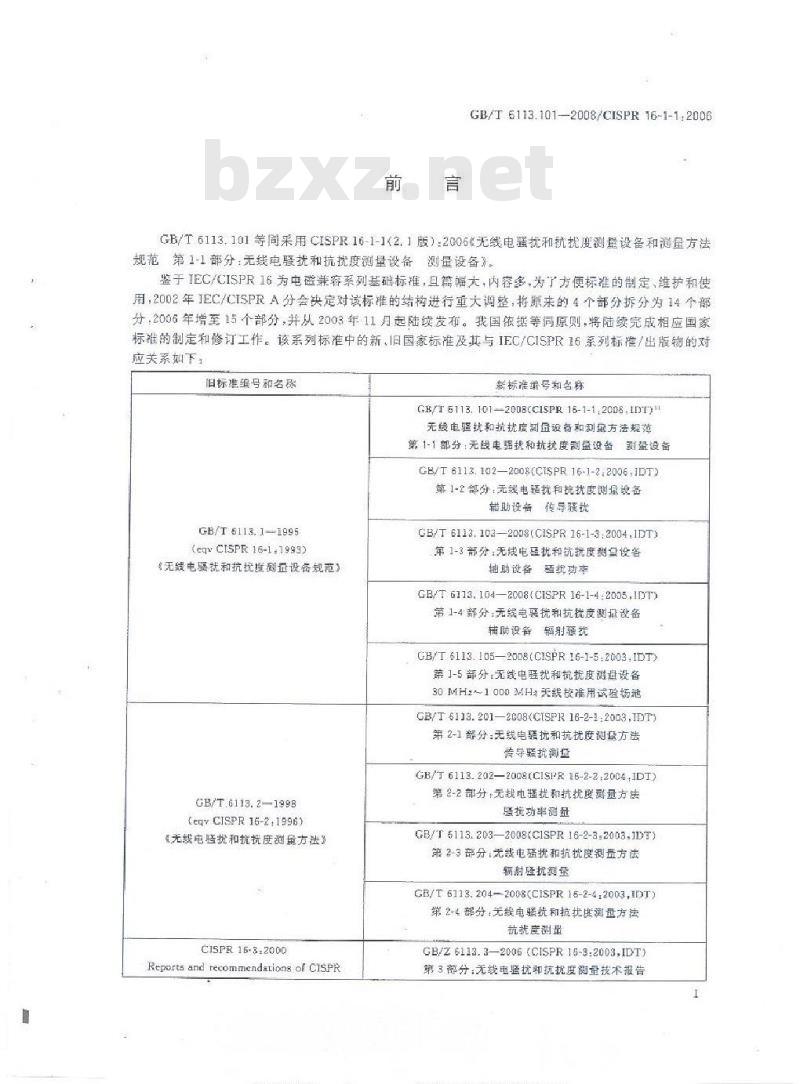

GB/T6113.101-2008/CISPR16-1-1:2006GB/T6113.101等同采用CISPR16-1-1<2.1版）：2006《无线电强扰和抗扰度测量设备和测量方法规范第1-1部分：无线电骚扰和抗扰度测量设备测量设备》。鉴于IEC/CISPR16为电磁兼容系列基础标推，且篇幅大，内容多，为丫方便标准的制定、维护和使用，2002年IEC/CISPRA分会决定对该标准的结构进行重大调整，将原来的4个部分拆分为14个部分，2006年增至15个部分，并从2003年11月起陆续发布。我国依据等同原则，将陆续完成相应国家标准的制定和修订工作。该系列标准中的新，旧国家标准及其与IEC/CISPR16系列标推/出版物的对应关系如下
旧标准编号和名称
GB/T6113.11995
(eqv CISPR 16-1:1993)
（无线电驱就和抗扰暖测量设备规范）GB/T 6113. 2—1998
(eqv CISPR 16-2:1996)
《无线电损和抗抗度测量方法》CISPR 16-3-2000
Reports and recommendations ol CISPR新标准编号利名称
GB/T 6113. 101—2008CCI5PR 16-1-1,2006,IDT)*无线电驱扰和抗扰度刻盘设备和测方法规范第1-1部分无线电弱扰和抗抗度测盘设备额量设备GB/T 6113.102—-2008(CISPR16-1-22006,IDT2第1-2部分：无线电驱扰和抗扰度测录设备辅助设备传导驿扰
GB/T6113.103—200S(CISPR16-1-3:2004,1DT)第1-3部分：无线电强扰和抗统度翻登设备轴助设备睡扰功率
GB/T 6113.104—2008(CISPR16-1-4:2005,IDT)第1-4部分：无线电驱扰和抗扰度测盘设备辅助设备辐射驱扰
GB/T6113.105—2008(CISPR16-1-5,2003,IDT)第1-5部分无域电强就和抗扰度测量设备30MH2~1000MHz天线放据用试验场池CB/T6133.201—2008(CISPR16-2-1:2003,IDT)第2-1部分：无线电疆抗和抗扰度测方法传导强抗测盘
GB/T6113.202—2008(CISPR16-2-2;2004,IDT)第2-2部分，无线电强扰和抗扰度测量方法骆抗功率测量
GB/T 6113 203—2008(CISPR 16-2-8:2003,JD\)第2-3部分：无线电蛋提和抗扰度测量方法辐射盛玩测量
GB/T6113.204-2008(CISPR16-2-4:2003,IDT)第2-4都分无线电强抗和抗扰比测盘方法抗扰度谢量
GB/Z 6113.3—2006 (CISPR 16-3:2003,IDT)第3部分：无线电坚扰和抗扰度测量技术报告GB/T 6113.101—2008/CISPR 16-1-1:2006旧标准编号利名称

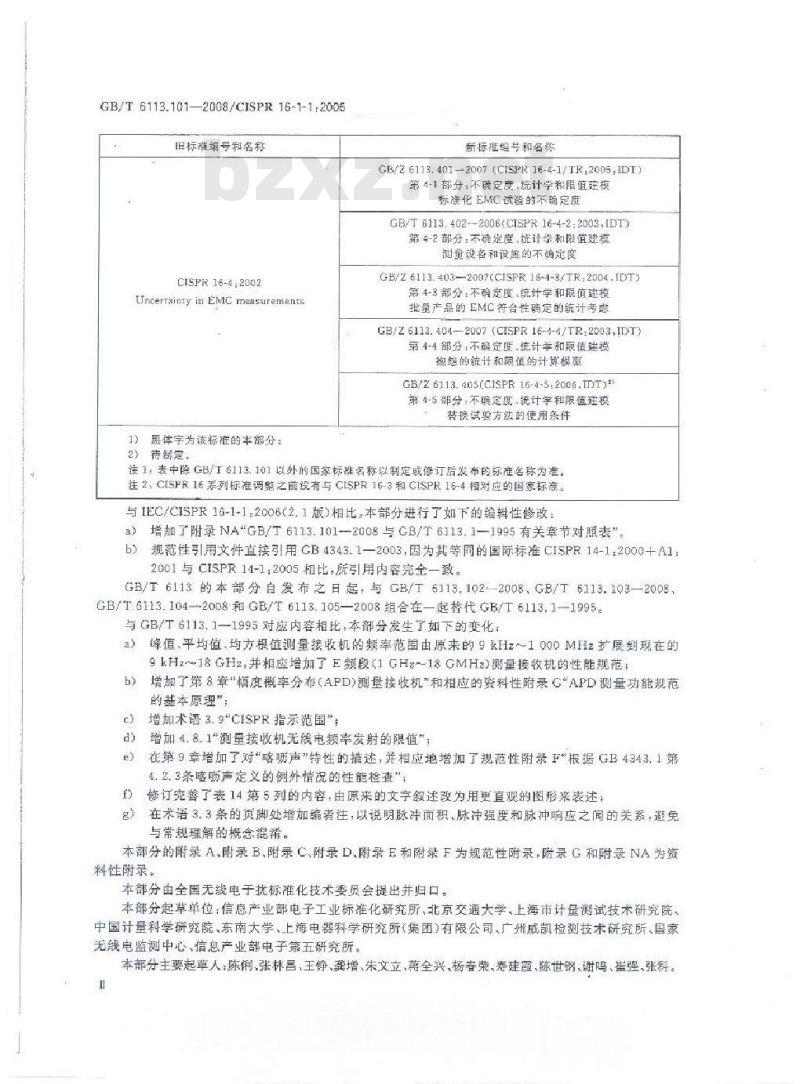

CISFR 16-4:2002
Uncerrainty in EMC measurements1）照体字为该标准的本部分：
2）待制定。
新标雅绍号和名称
GB/26113,401-2007(CISPR16-4-1/TR:2005.IDT)第4-1部分；不碘定度、统计学和限值廷核标准化 EMC试验的不确定度
GB/T6113.402-2006(CISPR16-4-2.2003,IDT)第4-2部分：不晚定度统计学和限值建模测量设备和设感的不确定度
GB/Z6113.403—2007(CISPR16-4-3/TR2004,IDT)第 4-3部分：不确定度、统计学和限值建模北量产品的EMC符合性码定的统计考虑GB/Z 6113. 404——2007 (CISPR 16-4-A/TR:2003,IDT)第4-4部分不码定度、统计学和限值建模抱想的统计和跟值的计算模罩
GB/2 6113. 405(CISPR 16-4-5:2006,IDT)*)第4-5部分：不确定度、统计学和限值建模替携试验方法的使用条件
法1：表中除GB/T6113.101以外的国家标雅名称以制定或修订后发布的标准名称为准。注2:CISPR16系列标准调整之前没有与CISPR16-3和CISPR16-4相对应的国家标准。与IEC/CISPR16-1-1，2006（2.1版）相比，本部分进行了如下的编料性修改：a）增加了附录NA“GB/T6113.101-2008与CB/T6113.1—1995有关章节对照表”。b）规范性引用文件直接引用GB4343.1-2003，因为其等同的国际标准CISPR14-12000+A1：2001与CISPR14-1：2005相比，所引用内容完全一致。GB/T6113的本部分自发布之日起，与GE/T6113.102--2008、GB/T6113.103—2008，GB/T6113.104-~2008和GB/T6113.105—2008组合在—起替代GB/T6113.1—1995。与GB/T6113.1—1995对应内容相比，本部分发生了如下的变化：a峰值、平均值，均方根值测量接收机的频率范图由原来的9kHz1000MHz扩展到现在的9kHz~18GHz，并相应增加了E频段(1GHz-18GMH2)测量接收机的性能规范；增加了第8章“幅度概率分布（APD）测量接收机\和相应的资料性附录C“APD测量功能规范b
的基本原理”；
增加术语3.9CISPR指示范围”：d
增加4.8.1\测量接收机无线电频率发射的限值”在第9章增加了对“喀声”特性的描述，并相应地增加了规范性附录F“根据GB4343.1第4.Z.3条喀声定义的例外情况的性能检查”；修订完善了表14第5列的内容，由原来的文字叙述改为用更直观的图形来表述；f
在术语3.3条的页脚处增加编者注，以说明脉冲面积、脉冲强度和脉冲明应之间的关系，避免g）
与常规理解的概念混矛。
本部分的附录A、附录B、附录C,附录D、附录E和附录F为规范性附录.附录G和附录NA为资料性附录。
本部分由全国无线电于扰标准化技术委员会提出并归口。本部分起草单位：信息产业部电子工业标准化研究所、北京交通大学上海市计量测试技术研究院。中国计量科学研究院、东南大学、上海电器科学研究所（集团）有限公司、广州威凯检测技术研究所、国家无线电监测中心，信息产业部电子第五研究所。本部分主要起草人，陈俐、张林昌、王静、龚增、朱文立、落全兴、杨春荣、寿建醒、陈世钢、谢鸣、崔强、张科。引

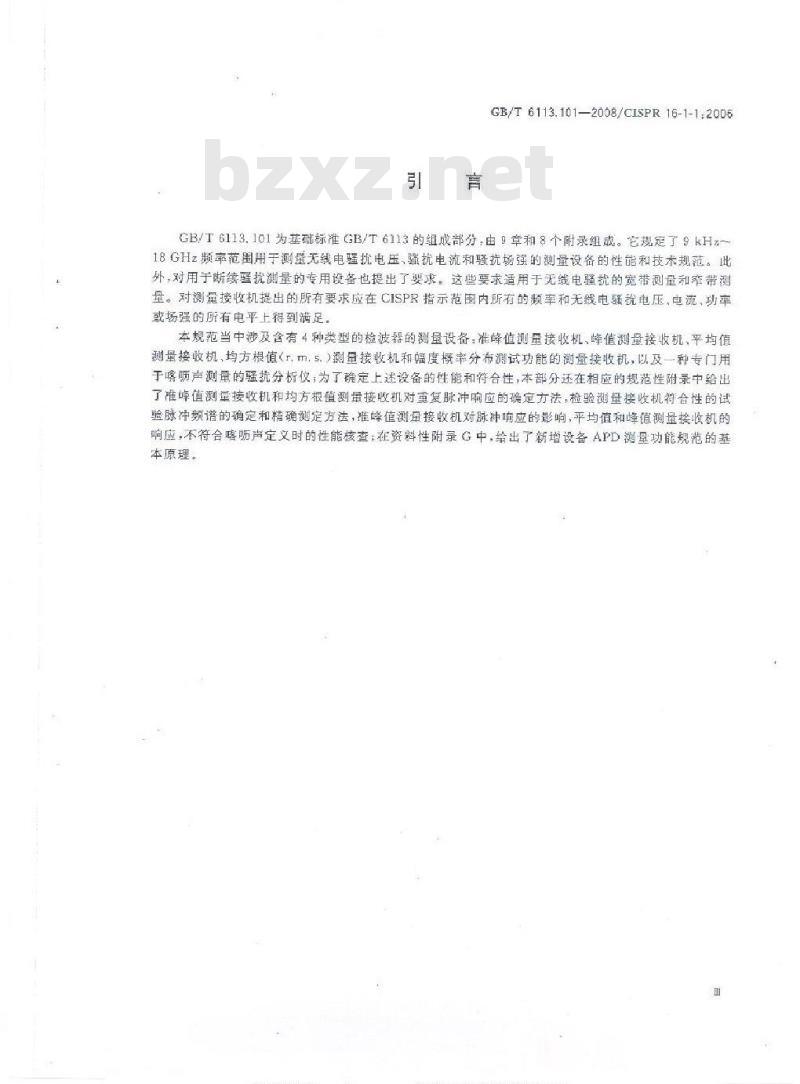

GB/T 6113.101—2008/CISPR 16-1-1:2Q06GB/T6113.101为基础标准GB/T6113的组成部分，由9章和8个附录组成。它规定了9kHz~18GHz题率范围用于测量无线电强扰电压、疆扰电流和骚抗场强的测量设备的性能和技术规范。此外，对用于断续强扰测量的专用设备也提出了要求。这些要求适用于无线电骚扰的宽带测量和窄带测量。对测量接收机提出的所有要求应在CISPR指示范由内所有的频率和无线电骚优电压、电流、功率或场强的所有电平上得到满足。本规范当中涉及含有4种类型的检被器的测量设备：准峰值测量接收机、峰值测量接收机、平均值测量接收机、均方根值r，Tm.5.）测量接收机和幅度概率分布测试功能的测量接收机，以及一种专门用于喀啊声测量的骚抗分析仪，为了确定上述设备的性能和符合性，本部分还在相应的规范性附录中给出了准峰值测量接收机和均方根值测蛋接收机对重复脉冲响应的确定方法，检验测量接收机符合性的试验脉冲频谱的确定和精确测定方法，推峰值测量接收机对脉冲响应的影响，平均值和峰值测量接收机的响应，不符合略声定义时的性能核查；在资料性附录G中，给出了新增设备APD测量功能规范的基本原理。
1范围
GB/T 6113.101—2008/CISPR16-1-1:2006无线电骚扰和抗扰度测量设备和测量方法规范第1-1部分：
无线电骚扰和抗扰度测量设备
测量设备
GB/T6113的本部分为基础标推。本部分规定了用于测量无线电强扰电压，扰电流和扰场强的测量设备的性能和特性，其额率范围为9kHz18GHz。此外，对用于断续骚扰测量的专用设备也提出了要求。这些要求包括无线电骤扰的宽带测量和窄带测量。所涉及的测量接收机的类型包括：）准峰值测量接收机：
b)峰值测量接收机；
e）平均值测量接收机：
d）均方根值（r.m.s.）测量接收机。本部分的要求应在测量设备的CISPR指示范围内所有的频率和无线电驻扰电压，电流，功率或场强的所有电平上得到满足，
GB/T6113的第2部分规定了测量方法，第3部分给出了有关无线电骤扰的更多信息，第4部分包含了有关不确定度、统计学和限值建模等内容。2规范性引用文件
下列文件中的条款通过GB/T6113的本部分的引用而成为本部分的条款。凡是注日期的引用文件其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分GB/T4365—2003电工术语电磁兼容（IEC60050(161)：1990：IDT)GB4824一2004工业、科学和医疗（ISM>射频设备电磁疆扰特性限值和测量方法（CISPR11.2003,IDT)
GB4343.1一2003电磁兼容家用电器、电动工具和类似器具的要求第1部分：发射（CISPR14-1.2000+A1.2001.IDT2
GB/26113.3-2006无线电扰和抗扰度测量设备和测量方法规范第3部分：无线电骚扰和抗扰度测量技术报告（CISPR16-3：2003，IDT）BIPM/IEC/IFCC/ISO/IUPAC/IUPAP/OIML：1993计量学基本术语和通用术语国际词汇CISPR14-1：2005电磁兼容家用电器、电动工具和类似器具的要求第1部分：发射3术语和定义
下列术语和定义适用于GB/T6113的本部分，也可参照GB/T4365—2003和计量学基本术语和通用术语国际词汇。
带宽 bandwidth
GB/T6113.101—2008/CISPR16-1-1:200g低于响应曲线中点菜一规定电平处测量接收机总选择性面线的宽度，用符号B，表示。n表示所规定电平的分贝数。
脉冲带宽impulsebandwidth
A(t)max
2G。XIS
一在测量接收机输人端施力加一个脉冲面积为IS的脉冲时测量接收机中频（IF输出端包A(m
络的峰值：
该电路中心额率的增益。
对于双临界耦合调谐变压器：
Bmm= 1. 05 B. =1.31 B
式中?
脉冲面积”
6dB处的带宽：
3dB处的带宽（详见附录A中第A,2章）。impulse area
脉冲间积（有时也称之为脉冲强度，IS）定义为某一脉冲电压对时间积分的面积IS
(单位:μVs或dB(μVs))
注：脉冲面积与脉冲谱密度D(单位:nV/MHz或dB(V/MHs))直接相关，对于腺冲持续时间为T的短形脉冲串，当赖字了≤1/T时，存在下述关系D(μV/MHz) =2 × 10 IS(μVs)3.4
充电时间常数electrical chargetimeconstantT
从恒定正弦波电压加到检波级的输人端瞬间起，到检波器的输出电压达到其终值的63%为止，其间所用的时间就是充电时间带数。注：充电时间常数按下述方祛确定：将一个具有幅质恒定、题率等于中题的正孩波信号加到检该器的输人端，此信号电平应工作在相关各级放大电路的线性区域，将一个无惯性的指示器（如阴极射线示凌器）接到直流放大器电略中不影响检波器性能的测量点上，记下该仪器指示D，然后只在有限的时间施加上述同一电平的正弦波信号（包络为矩形的波形），使偏转上升到0.63D，此信导的持续时间就是检波器的充电时间。3.5
放电时间常数electricaldischargetimeconstantTr
1）编者注：在测量接收机中“脉冲带宽”“脉冲面积”“既冲响应”都是校准测量仪器固有特性的指标。校准中用到的是额诺密质符合规定要求的窄冲质信号（impulse），并非人们习的陈冲pulse）信号。脉冲面积是中意信号加到测最接收机鉴人端后，在仅器中换给出端得到的冲激响应波形对时间的积分。具体做祛可以对响应鼓形以网格划分后计数得出。
-comGB/T 6113.101-2008/CISPR 16-1-1:2006从移去加在检波级输人端的恒定正弦波电压的瞬间起，到检波器的输出电压降至其初始值的37%为止，其间所用的时间就是放电时间常数。注：放电时间常数的即量方法与充电时间常数的赛量方法相拟，但不是在有限时间内施加信号，而老将施的信号中断一定时间，使偏转指示降至0.37D所需要的时间，就是检波器的放电时间。3. 6
临界阻尼指示器的机械时间常数mechanical tine constant of a eritically damped indicating in-strument
TM= TL/2元
式中：
去除全部阻尼之后的自由握荡周期，注1：对于临养阻尼指示籍，其系绕的运动方程武可写成：Im(d'a/dr)+2Tm(da/dt)+a=
式中：
转指示：
流经指示器的电流：
一指示器的时间常数。
由上式可以推论，时间常数也可以规定为矩形脉冲（幅度恒定》的持续时间，此矩形冲所产生的偏转指示等于辐度与矩形脉冲相同的连电流所产生的稳定旧转指示的35%。注2：临界阻尼机被时间常数的测量方法和调节方法可从下述方法之一得到：a）把自由振满周期调节到2元Tu，然后加上阻尼，使αr等于0.35αb）如果摄端周期不能测放，就将阻尼调到闯好低于临界值，使仪馨的过携不大手5%，调节转动惯量，使αT等于0.350m
过载系数overloadfactor
过载系数是指电路（或电路组）的实际线性函数的范围所对应的电平与指示仪器满刻度偏转时对应的电平之比。
电路（或电路组）的实际线性函数的范围是指电路（或电路组）的稳态响应偏离理想线性不超过1dB时的最高电平。
对称电压symmetricvoltage
在两线电路中（如单相电源），对称电压是指出现于两线问的射频骚扰电压。有时也称为差模电压。如果用V。表示其中一个电源端子与地之间的电压失量，V。表示另一个电源端子与地之间的电压矢量，那么对称电压即差模电压为V.与V矢量之差CV-V,)。3.9
CISPR指示范围CISPR indicatingrangeCISPR指示范图是指由制造商规定的且满足GB/T6113本部分要求的接收机最大指示和最小指示之间的指示范围。
4准峰值测量接收机，额率范图围9kHz~1000MH2测量接收机的规范由其工作频率范围来决定。测量接收机分别覆盖9kHz~150kHz（A频段），150kHz~30MH2（B频段），30MHz~300MHz（C频段）和300MHz~1000MHz(D额段）4个频段。3
GB/T 6113.101—2008/CISPR 16-1-1:20064.1输入期抗
测量接收机的输人电路应采用非平衡式，其输人阻抗的额定值为50，且当射频衰减为0dB时，其电压驻被比(VSWR)不得超过2.0:当射频衰减等于或大于10dB时，VSWR不得超过1.2在9kHz一30MHz频率范围内的对称输人阻抗：当进行对称测量并采用平衡输人变换器时，应优先选用6000的输入阻抗。该输人阻抗可由相关的对称型的人工电源网络提供（必须与测量接收机匹配），也可以由测量接收机提供。4.2基本特性
对第4.4条规定的脉冲响应是根据具有表1基本待性的测量接收机来计算的。表1准峰值测量接收机的基本特性频率范围
6dB带宽/kHz
检波器充电时间谢数/ms
检诚器政电时间带数/ms
临界阻尼指示器机梳时间常数/ms检波器前端电路的过载系数/品B检被解与指示器之间的直流放大器的过载系数/&BA频段
B嶺段
0.15MH2--30MHz
gkHa~150kHz
C频股和D颜段
30 MH2~1 000 MHz
注1：机诚时间常数的定义《见第3.6条），假设指示器是一种线性设备，也就是说相等的电流会产生相等的偏转增量：假如电疏和信转之间存在其他的转换关系，但只要满足本条要求，这种措示器亦可使用。在电子仪器中，机械时间常数可用某一电路来模拟。注2：电气和机被时间带数都没给出允差，微量接收机的实际值是由满足第4.4条要求的设计来确定的，4.3正弦波电压准确度
当施加50源阻抗的正弦波信号时，正弦波电压的测量准确度应优于士2dB。4.4脉冲响应
注：附录B和附录C错还了脉冲发生器的输出特性的确定方法，用手鸽认是否满足本条的要求。4.4.1幅度关系（绝对校准）
测量接收机在所有频率上对试验脉冲的响应应与相应的调谐额率上对未调制的电动势均方根值为2mV(66dBV)的正弦被信号的响应相等，允差不得超过士1.5dB，此脉冲在50n的源阻抗上具有a）uVs(微伏秒)电动势的脉冲面积、在至少小于b)MHz的频率上有均勾的题谱和c)Hz的重复题率。腻冲发生器和正弦波信号发生器的源阻抗均为500。试验脉冲的特性见表2。表2准峰值测量接收机试验脉冲的特性颜率范超
9kHz~-150kHz
0. 15 MHz-30 MHz
30MHg-300MHz
300MH2--1000MHz
脉冲面积a>/αVs
均勾瓶谐最小上限b)/MHz
重复颜率cC)/Hz
4.4.2随重复频率的变化（相对校准）测量接收机对重复频率的响应应做到，当测量接收机的指示保持不变时，幅度与重复频率之间的关系如图1a）图1b)或图1c)所示。4
19.0±2.0
17.0±2.0
13.0±2.0
GB/T6113.101—2008/CISPR16-1-1:2006绝对校塞
腾冲发生器
EoRC-13.5 μVs
Freg=25imp/s
正改被发生器
E= 66 &B(μVeff.)
=60dB（μV正）
脉冲重复频享/H2
）脉冲响应曲线（A频段）
渐近线
绝对校准
脉冲发生器
Eg/C-0.316μVs
eg=100imp/s
正改皱发生器
E=66dB(μV)er
60dVielf
脉冲复领车/
b)脉响应曲线（B频段）
图1脉冲响应曲线
P家微量技改机
SPR制丘技收机
GB/T 6113.101—2008/CISPR 16-1-1:200631.5
A题段
准峰值控经器
接改机
准峰值检波器
接收机
跑对技准
既冲发生器
F.RC=0.044Vs
Prey-100imp/s
正劳波发生器
=66duVjem
=bBVet
脉神重复频率HZ
）脉冲响应曲线（C题毁和D颜段）108
绿冲发生器
FoRC=ASμVs
正强波发生器
=66dB(μV)eft.
60dB(μV)eff
B装膜
推峰值检波器
报收机
防冲量复题军/Hz
平均值检波器
》难峰值和平均值检被器接收机的理论脉冲呕应曲线图1 (续）
SPR量装收机
CB/T 6113.101—2008/CISPR 16-1-1:2006测量接收机的响应曲线介于表3和相应的图中所规定的限值内表3准峰值测量接收机脉冲响应
重复题率/
预立脉冲
9kHz--150kHz
见注4
-3.0±1.0
（基准）
+4.0±1.0
+7.5±1.0
+13.0±2.0
+17.0±2.0
+19.0±2.0
标定趣段一定时脉冲的提对等效中平/dB频段B
0.15 MHr--30 MHz
-4.6±1. 0www.bzxz.net
0(基据>
+6.5±1.0
+10.0±1.5
+20.5±2.0
+22.5±2,0
+23.5±2.0
群1：谢录D讨论了测盘接收机特性对脉冲应的影响频段C
颖段D
300MHz--1000MH
30MHz~300MHz
8.0±1. 0
oC基雅）
+9.0±3.0
+14.0±1.5
+26, 0±2. 0
+28.5±2.0
+31.5±2.0
0基准）
+9.0±1.0
+14.0±1.5
+26.0±2.0*
+28.5±2.0
+31.5±2.0
注2：在第5.4条、第6.4.1条和第7.4.1条中给出了准蜂值测益按接收机与含有其他英型检液器的测量接收机对脉冲响应的关系。
注3：图10)一并给出了以绝对刻度标出的准峰值和平均值检器谢量接收机的理论脉冲响应曲线，图1d)的别坐标表示相应于均方根值为6dBCV)的开路正弦被电压的开路脉冲而积（dB(μVs)).要是测量接收机的输人与放推发生器匹配，则测盘接收机的指示为50dBpV，当测量带宽低于脉冲重复频率时，如果认盘接收机调谐在某离散谱线上，那么图1)中的曲线仍然有效。注4：在9kHz~150kHz轰率范压内，当重复频率高于100H时，由于中题放大器出现脉冲更叠现象，所以不能对该题段的响应做出明确规定。法5：附录A给出了重复脉冲均应由线的确定方法，注6：当赖率高于300MH2时，由于测盘接收机的输人过载，脉冲响应应变到龈制，表中标有的数值是任选的，不作硬性要求、
4.5选择性
总选择性（通带）
测量接收机的总选择性曲线应介于图2a），图2b）或图2c）所示的限值之间。它是由测量接收机产生相同指示时输人的正弦波电压幅度随频率变化的曲线来描述的。注，在130kHz~150kHz转赖/过渡频率范固刻量时，可能需要在测量接收机前端安装高通滤波器（如在EN50065-1/A2中定义的低压电网上的信号传送设备），以使得CISPR测量核收机和高通滤波器的合成后的选择性满足下面表中的要求：
题率/kHz
加装高通滤被器的谢最接收机应当滞足本部分的要求。相对衰波/dB
