【06J908-1】 公共建筑节能构造-严寒和寒冷地区

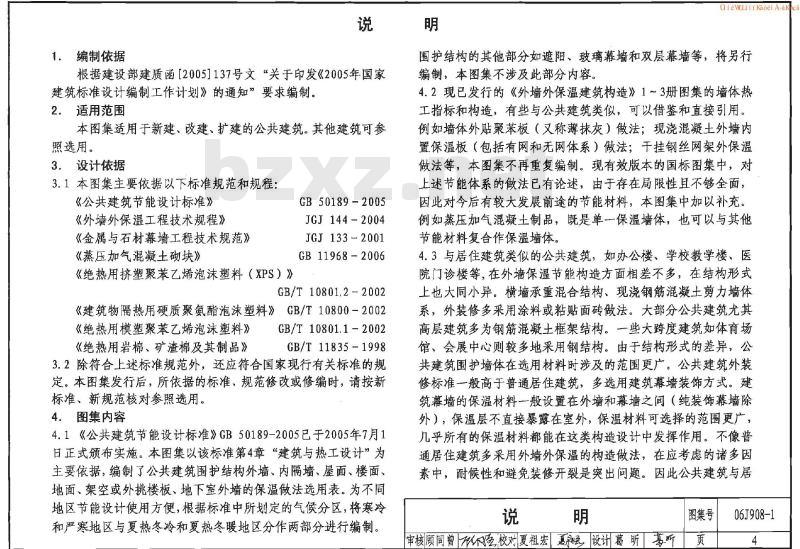

　　本图集适用于新建、改建、扩建的严寒、寒冷地区公共建筑。其他建筑可参照选用。主要内容根据《公共建筑节能设计标准》GB50189－2005要求，编制了适合严寒及寒冷地区的公共建筑设计中常用的保温材料热工性能指标表；常用节能复合墙体的构造做法选用表（带热工性能指标值）；不同的楼面、地面和内隔墙保温构造做法选用表（带热工性能指标值）；常用复合墙体的建筑节能构造节点（如热桥部位、门窗立口细部构造等）。图集提供的表格和构造节点合理、实用，供设计人员在进行公共建筑节能设计时选用。

公共建筑节能构造
严寒和寒冷地区

批准部门：中华人民共和国建设部
主编单位：北京市建筑设计研究院
实行日期：二〇〇六年十二月一日
建质【2006】281号
图集号：06J908-1

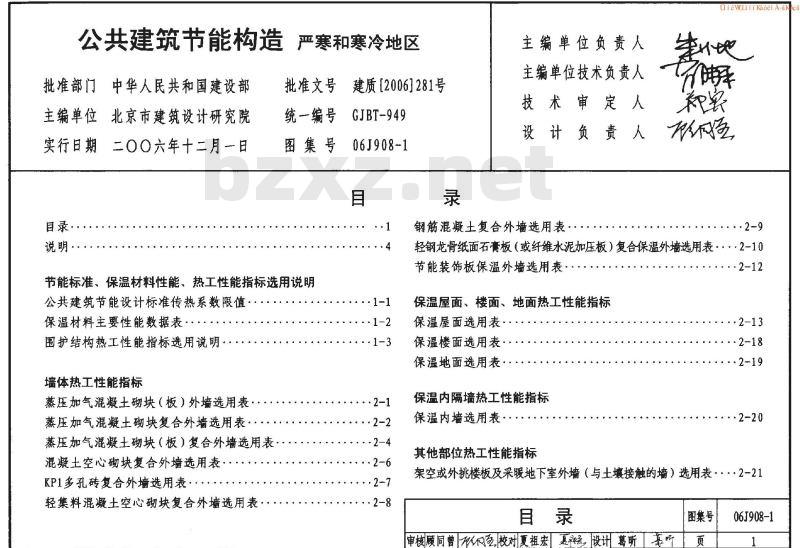

目录

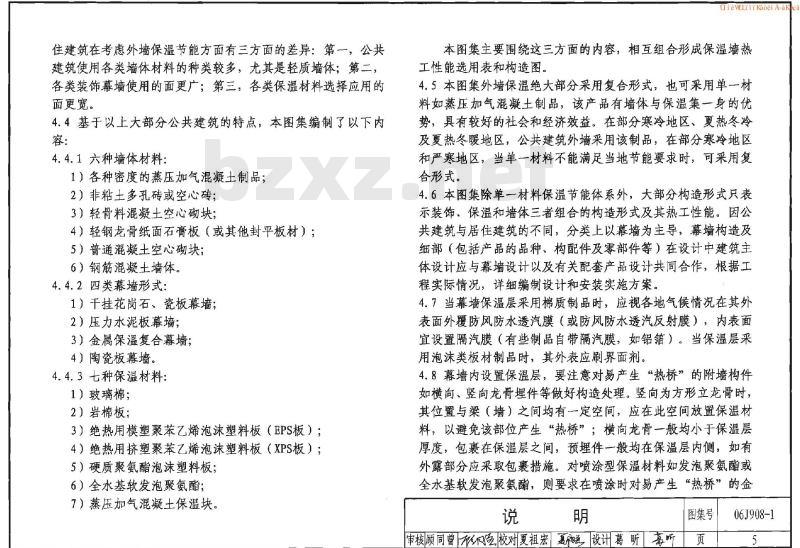

1 说明

2 节能标准、保温材料性能、热工性能指标选用说明
2.1 公共建筑节能设计标准传热系数限值
2.2 保温材料主要性能数据表
2.3 围护结构热工性能指标选用说明
- 墙体热工性能指标：蒸压加气混凝土砌块（板）外墙选用表、蒸压加气混凝土砌块复合外墙选用表、蒸压加气混凝土砌块（板）复合外墙选用表、混凝土空心砌块复合外墙选用表、KP1多孔砖复合外墙选用表、轻集料混凝土空心砌块复合外墙选用表、钢筋混凝土复合外墙选用表、轻钢龙骨纸面石膏板（或纤维水泥加压板）复合保温外墙选用表、节能装饰板保温外墙选用表。
- 保温屋面、楼面、地面热工性能指标：保温屋面选用表、保温楼面选用表、保温地面选用表。
- 保温内隔墙热工性能指标：保温内墙选用表。
- 其他部位热工性能指标：架空或外挑楼板及采暖地下室外墙（与土壤接触的墙）选用表。

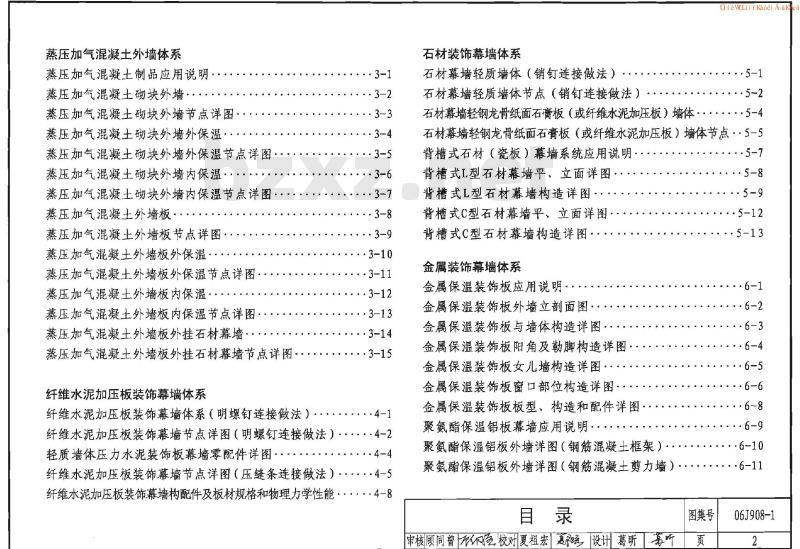

3 蒸压加气混凝土外墙体系
3.1 蒸压加气混凝土制品应用说明
3.2 蒸压加气混凝土砌块外墙（含节点详图、外保温、内保温）
3.3 蒸压加气混凝土外墙板（含节点详图、外保温、内保温、外挂石材幕墙）
3.4 纤维水泥加压板装饰幕墙体系（含明螺钉连接做法、压缝条连接做法、构配件及板材规格和物理力学性能）

4 石材装饰幕墙体系
4.1 石材幕墙轻质墙体（销钉连接做法及节点详图）
4.2 石材幕墙轻钢龙骨纸面石膏板（或纤维水泥加压板）墙体及节点
4.3 背槽式石材（瓷板）幕墙系统应用说明（含背槽式L型石材幕墙、背槽式C型石材幕墙的平、立面详图及构造详图）

5 金属装饰幕墙体系
5.1 金属保温装饰板应用说明（含外墙立剖面图、构造详图、阳角及勒脚构造、女儿墙构造、窗口部位构造、板型构造和配件详图）
5.2 聚氨酯保温铝板幕墙应用说明（含钢筋混凝土框架、钢筋混凝土剪力墙、钢结构外墙详图，以及断桥开启窗、固定窗节点图）
5.3 外墙外保温复合装饰板幕墙体系（含应用说明、平立面索引图、粘挂结合节点详图、点锚节点详图、女儿墙和勒脚构造）
小提示：此图内容仅展示完整标准图集里的部分截取内容，若需要完整标准请到上方自行免费下载完整图集包。

06J908-1：公共建筑节能构造-严寒和寒冷地区
目录
说明
节能标准、保温材料性能、热工性能指标选用说明
公共建筑节能设计标准传热系数限值 (1-1)
保温材料主要性能数据表 (1-2)
围护结构热工性能指标选用说明 (1-3)
墙体热工性能指标
蒸压加气混凝土砌块（板）外墙选用表 (2-1)
蒸压加气混凝土砌块复合外墙选用表 (2-2)
蒸压加气混凝土砌块（板）复合外墙选用表 (2-4)
混凝土空心砌块复合外墙选用表 (2-6)
KP1多孔砖复合外墙选用表 (2-7)
轻集料混凝土空心砌块复合外墙选用表 (2-8)
钢筋混凝土复合外墙选用表 (2-9)
轻钢龙骨纸面石膏板（或纤维水泥加压板）复合保温外墙选用表 (2-10)
节能装饰板保温外墙选用表 (2-12)
保温屋面、楼面、地面热工性能指标
保温屋面选用表 (2-13)
保温楼面选用表 (2-18)
保温地面选用表 (2-19)
保温内隔墙热工性能指标
保温内墙选用表 (2-20)
其他部位热工性能指标
架空或外挑楼板及采暖地下室外墙（与土壤接触的墙）选用表 (2-21)
蒸压加气混凝土外墙体系
蒸压加气混凝土制品应用说明 (3-1)
蒸压加气混凝土砌块外墙 (3-2)
蒸压加气混凝土砌块外墙节点详图 (3-3)
蒸压加气混凝土砌块外墙外保温 (3-4)
蒸压加气混凝土砌块外墙外保温节点详图 (3-5)
蒸压加气混凝土砌块外墙内保温 (3-6)
蒸压加气混凝土砌块外墙内保温节点详图 (3-7)
蒸压加气混凝土外墙板 (3-8)
蒸压加气混凝土外墙板节点详图 (3-9)
蒸压加气混凝土外墙板外保温 (3-10)
蒸压加气混凝土外墙板外保温节点详图 (3-11)
蒸压加气混凝土外墙板内保温 (3-12)
蒸压加气混凝土外墙板内保温节点详图 (3-13)
蒸压加气混凝土外墙板外挂石材幕墙 (3-14)
蒸压加气混凝土外墙板外挂石材幕墙节点详图 (3-15)
纤维水泥加压板装饰幕墙体系
纤维水泥加压板装饰幕墙体系（明螺钉连接做法） (4-1)
纤维水泥加压板装饰幕墙节点详图（明螺钉连接做法） (4-2)
轻质墙体压力水泥装饰板幕墙零配件详图 (4-4)
纤维水泥加压板装饰幕墙节点详图（压缝条连接做法） (4-5)
纤维水泥加压板装饰幕墙构配件及板材规格和物理力学性能 (4-8)
石材装饰幕墙体系
石材幕墙轻质墙体（销钉连接做法） (5-1)
石材幕墙轻质墙体节点（销钉连接做法） (5-2)
石材幕墙轻钢龙骨纸面石膏板（或纤维水泥加压板）墙体 (5-4)
石材幕墙轻钢龙骨纸面石膏板（或纤维水泥加压板）墙体节点 (5-5)
背槽式石材（瓷板）幕墙系统应用说明 (5-7)
背槽式L型石材幕墙平、立面详图 (5-8)
背槽式L型石材幕墙构造详图 (5-9)
背槽式C型石材幕墙平、立面详图 (5-12)
背槽式C型石材幕墙构造详图 (5-13)
金属装饰幕墙体系
金属保温装饰板应用说明 (6-1)
金属保温装饰板外墙立剖面图 (6-2)
金属保温装饰板与墙体构造详图 (6-3)
金属保温装饰板阳角及勒脚构造详图 (6-4)
金属保温装饰板女儿墙构造详图 (6-5)
金属保温装饰板窗口部位构造详图 (6-6)
金属保温装饰板板型、构造和配件详图 (6-8)
聚氨酯保温铝板幕墙应用说明 (6-9)
聚氨酯保温铝板外墙详图（钢筋混凝土框架） (6-10)
聚氨酯保温铝板外墙详图（钢筋混凝土剪力墙） (6-11)
聚氨酯保温铝板外墙详图（钢结构） (6-13)
保温铝板幕墙断桥开启窗、固定窗节点图 (6-14)
保温铝板幕墙与幕墙开启窗、固定窗节点图 (6-15)
保温铝板幕墙开启窗、固定窗节点详图 (6-16)

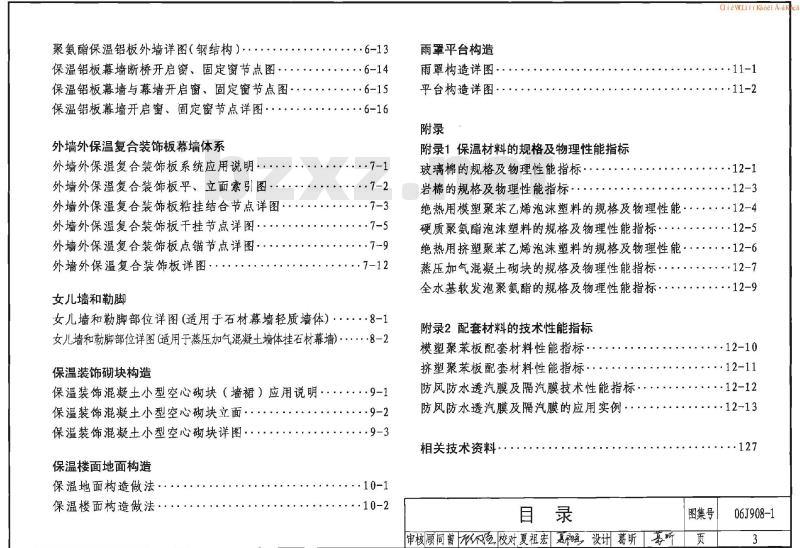

外墙外保温复合装饰板幕墙体系
