【07J912-1】 变配电所建筑构造

（1）适用范围： A.适用于工业与民用建筑10KV及其以下，独立建设或附设式变电所 B.可供建筑设计单位、建设单位、施工单位、监理单位、验收单位等人员使用（2）主要内容： A.干式变配电所、油浸式变配电所工程示例 B.干式变压器室、油浸式变压器室工程示例 C.变配电所内常用的节点详图，包括地沟、钢盖板、储油池、检修人孔、挡鼠板、钢梯等。（3）特点：根据现行的国家规范，通过不同的变配电所工程示例，使建筑师了解变配电所由于 电缆进出线方式的不同，工程做法设计也不同。并给出了变配电所中常用的建筑构造节点， 方便建筑师引用。

变配电所建筑构造

批准部门：中华人民共和国建设部
主编单位：中国中轻国际工程有限公司
实行日期：二〇〇七年十二月一日
批准文号：建质【2007】243号
统一编号：GJBT-1032
图集号：07J912-1

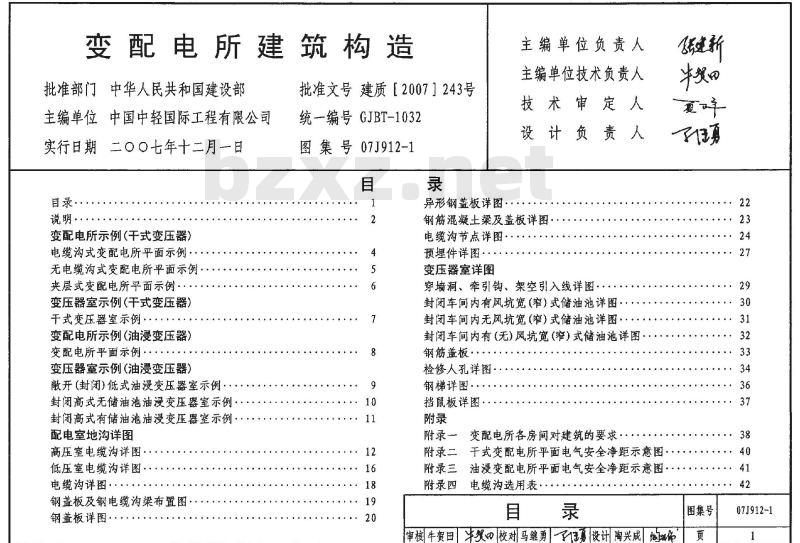

目录
说明
变配电所示例（干式变压器）

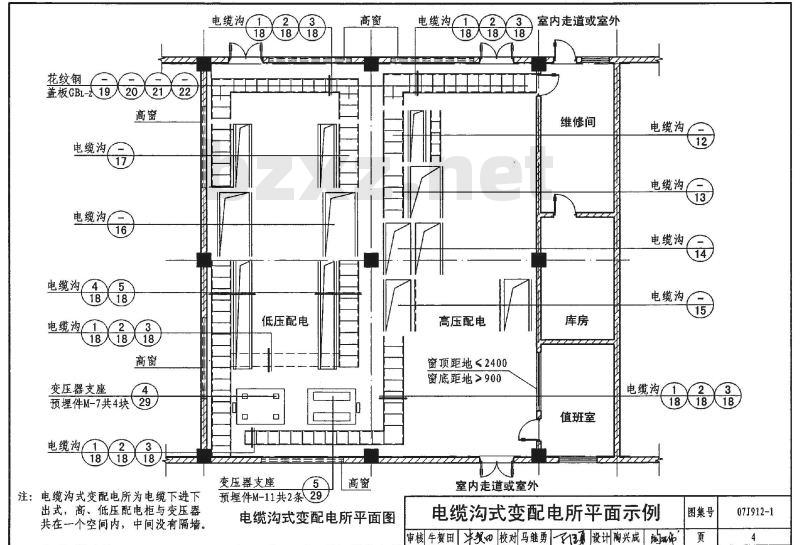

电缆沟式变配电所平面示例

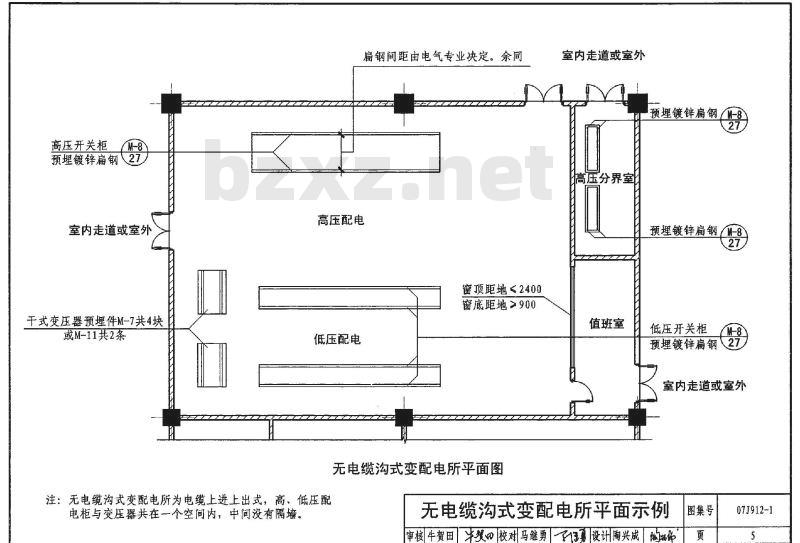

无电缆沟式变配电所平面示例
夹层式变配电所平面示例
变压器室示例（干式变压器）
油式变压器室示例
变配电所示例（油浸变压器）
变配电所平面示例
变压器室示例（油浸变压器）
封闭高式油浸变压器室示例
封闭高式无储油池油浸变压器室示例
封闭高式有储油池油浸变压器室示例
配电室地沟详图
高压室电缆沟详图
低压室电缆沟详图
电缆沟详图
钢盖板及钢电缆沟梁布置图
钢盖板详图
异形钢盖板详图
钢筋混凝土梁及盖板详图
电缆沟节点详图
预埋件详图
变压器室详图
穿墙洞、牵引钩、架空引入线详图
封闭车间内有风坑宽（窄）式储油池详图
封闭车间内无风坑宽（窄）式储油池详图
封闭车间内有（无）风坑宽（窄）式储油池详图
钢筋盖板
检修人孔详图
钢梯详图
挡鼠板详图
附录一：变配电所各房间对建筑的要求
附录二：油式变配电所平面电气安全净距示意图
附录三：油浸变配电所平面电气安全净距示意图
附录四：电缆沟选用表

1. 编制依据
1.1 本图集是根据建设部建质【2005】137号《2005年国家建筑标准设计编制工作计划》的通知进行编制。
1.2 现行国家标准规范：
- 《房屋建筑制图统一标准》CB/T50001-2001
- 《建筑制图标准》CB/T50104-2001
- 《民用建筑设计通则》GB 50352-2005
- 《建筑内部装修设计防火规范》GB 50222-95（2001年版）
- 《建筑设计防火规范》GB 50016-2006
- 《高层民用建筑设计防火规范》GB 50045-95（2005年）
- 《砌体结构设计规范》GB 50003-2001
- 《混凝土结构设计规范》GB 50010-2002
- 《10kV及以下变电所设计规范》GB 50053-94
- 《建筑钢结构焊接技术规程》JGJ81-2002
- 《3~110kV高压配电装置设计规范》GB 50060-92

2. 适用范围
2.1 本图集适用于工业与民用建筑10kV及其以下，独立式或附设式变配电所的相关建筑构造。
2.2 本图集可供建筑设计单位、施工单位、监理单位、质量监督单位以及工程验收单位相关人员使用。

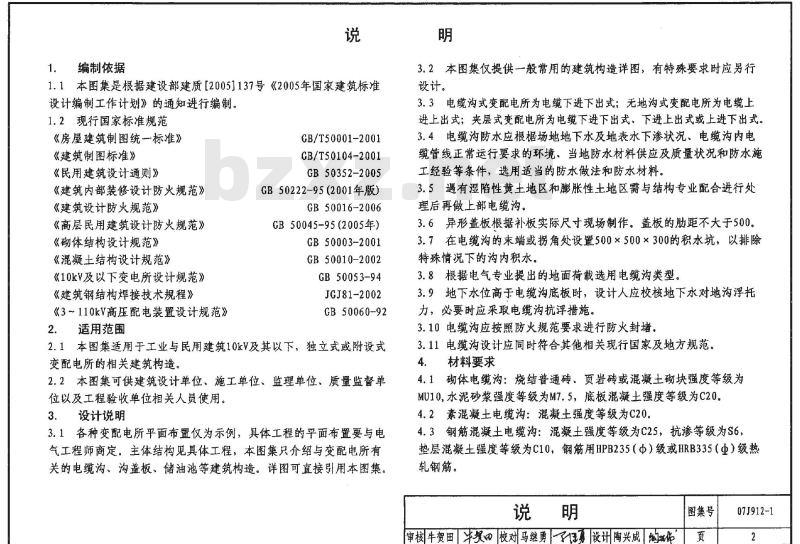

3. 设计说明
3.1 各种变配电所平面布置仅为示例，具体工程的平面布置要与电气工程师商定。主体结构见具体工程，本图集只介绍与变配电所有关的电缆沟、沟盖板、储油池等建筑构造。详图可直接引用本图集。
3.2 本图集仅提供一般常用的建筑构造详图，有特殊要求时应另行设计。
3.3 电缆沟式变配电所为电缆下进下出式；无地沟式变配电所为电缆上进上出式；夹层式变配电所为电缆下进下出式、下进上出式或上进下出式。
3.4 电缆沟防水应根据场地地下水及地表水下渗状况、电缆沟内电缆管线正常运行要求的环境、当地防水材料供应及质量状况和防水施工经验等条件，选用适当的防水做法和防水材料。
3.5 遇有湿陷性黄土地区和膨胀性土地区需与结构专业配合进行处理后再做上部电缆沟。
3.6 异形盖板根据补板实际尺寸现场制作。盖板的肋距不大于500。
3.7 在电缆沟的末端或拐角处设置500×500×300的积水坑，以排除特殊情况下的沟内积水。
3.8 根据电气专业提出的地面荷载选用电缆沟类型。
3.9 地下水位高于电缆沟底板时，设计人应校核地下水对地沟浮托力，必要时应采取电缆沟抗浮措施。
3.10 电缆沟应按照防火规范要求进行防火封堵。
3.11 电缆沟设计应同时符合其他相关现行国家及地方规范。

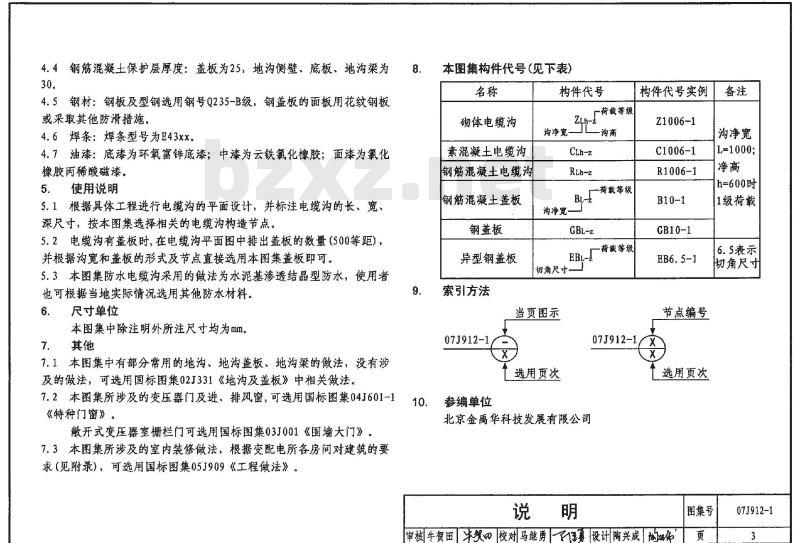

4. 材料要求
4.1 砌体电缆沟：烧结普通砖、页岩砖或混凝土砌块强度等级为MU10，水泥砂浆强度等级为M7.5，底板混凝土强度等级为C20。
4.2 素混凝土电缆沟：混凝土强度等级为C20。
4.3 钢筋混凝土电缆沟：混凝土强度等级为C25，抗渗等级为S6，垫层混凝土强度等级为C10，钢筋用HPB235（Φ）级或HRB335（）级热轧钢筋。
