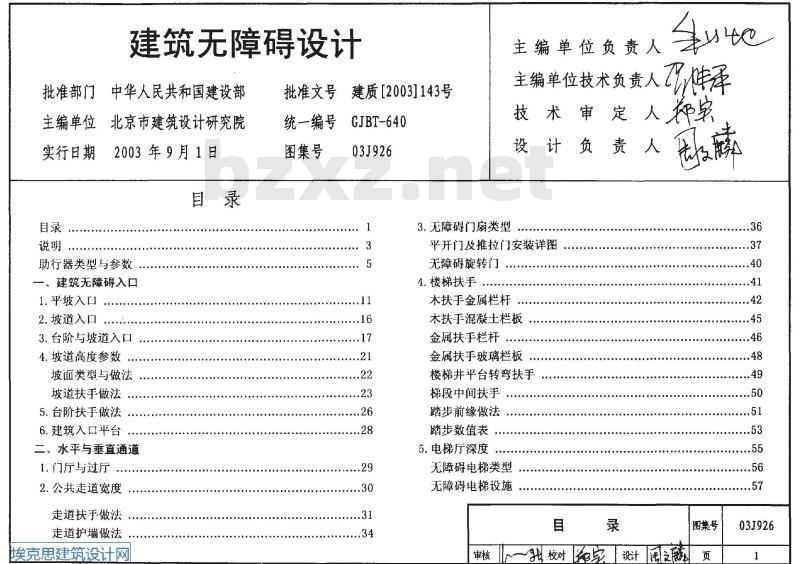

【03J926】 建筑无障碍设计

批准部门
建筑无障碍设计
中华人民共和国建设部
主编单位北京市建筑设计研究院实行日期
2003年9月１日
助行器类型与参数
一、建筑无障碍入口
1.乎坡入口
2.坡道入口
3.台阶与坡道入口
4.坡道高度参数
坡面类型与做法
坡道扶手做法
5.台阶扶手做法
6.建筑入口平台
二、水平与垂直通道
1.门厅与过厅
2.公共走道宽度
走道扶手做法
走道护墙做法
埃克思建筑设计网
XarCLCOY
批准文号建质2003]143号
统一编号bzxZ.net
图集号
GJBT-640
03J926
3.无障碍门扇类型
主编单位负责人
主编单位技术负责人
技术审定
设计负责
平开门及推拉门安装详图
无障碍旋转门
4.楼梯扶手
木扶手金属栏杆
木扶手混凝土栏板
金属扶手栏杆
金属扶手玻璃栏板
楼梯井平台转弯扶手
梯段中间扶手
踏步前缘做法
踏步数值表
5.电梯厅深度
无障碍电梯类型
无障碍电梯设施
图集号
州校对 以设计
03J926

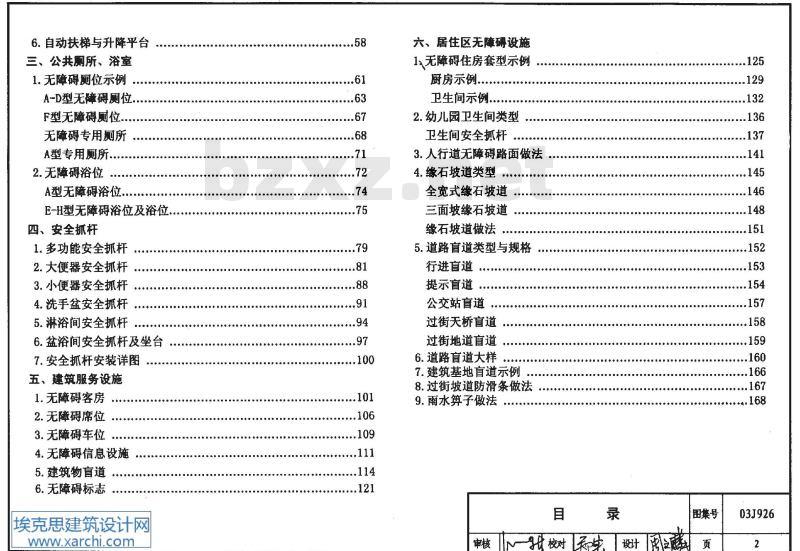

6.自动扶梯与升降平台
三、公共厕所、浴室
1.无障碍厕位示例
A-D型无障碍厕位.
F型无障碍厕位..
无障碍专用厕所
A型专用厕所.
2.无障碍浴位
A型无障碍浴位。
E-H型无障碍浴位及浴位..
四、安全抓杆
1.多功能安全抓杆
2.大便器安全抓杆
3.小便器安全抓杆．
4.洗手盆安全抓杆.
5.淋浴间安全抓杆
6.盆浴间安全抓杆及坐台
7.安全抓杆安装详图
五、建筑服务设施
1.无障碍客房
2.无障碍席位
3.无障碍车位
4.无障碍信息设施
5.建筑物盲道
6.无障碍标志
埃克思建筑设计网
xarchi.com
六、居住区无障碍设施
1.无障碍住房套型示例
厨房示例
卫生间示例………．
2.幼儿园卫生间类型
卫生间安全抓杆
3.人行道无障碍路面做法
4.缘石坡道类型
全宽式缘石坡道
三面坡缘石坡道
缘石坡道做法
5.道路盲道类型与规格
行进盲道
提示盲道…．
公交站盲道
过街天桥盲道
过街地道盲道
6.道路盲道大样
7.建筑基地盲道示例
8.过街坡道防滑条做法
意费值
9.雨水算子做法
校对
图集号
...151
...154
03J926

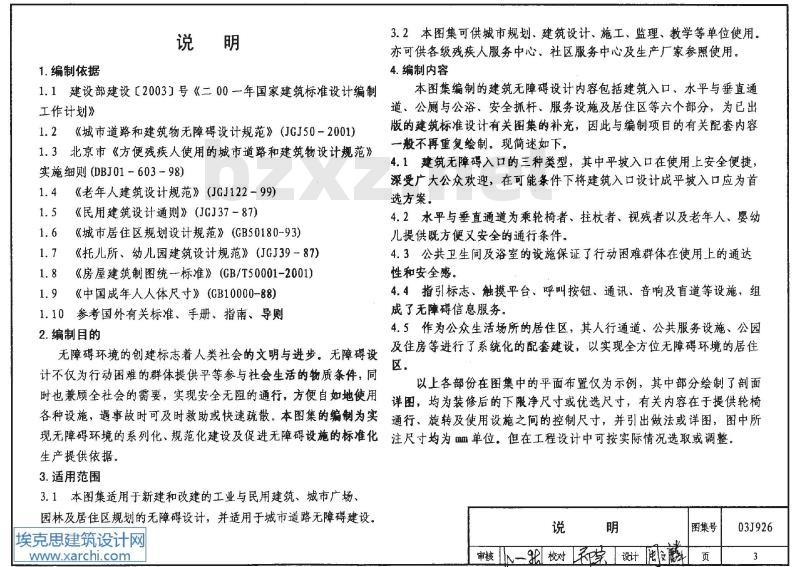

1.编制依据
1.1建设部建设［2003］号《二00-年国家建筑标准设计编制工作计划》
1.2《城市道路和建筑物无障碍设计规范》（JGJ50-2001)1.3北京市《方便残疾人使用的城市道路和建筑物设计规范》实施细则（DBJ01-603-98）
《老年人建筑设计规范》（JGJ122一99）1.5
《民用建筑设计通则》（JGJ37－87）《城市居住区规划设计规范》（GBS0180-93）《托儿所、幼儿园建筑设计规范》（JGJ39一87）《房屋建筑制图统一标准》（CB/T50001-2001）《中国成年人人体尺寸》（GB10000-88）1.10参考国外有关标准、手册、指南、导卿2.编制目的
无障碍环境的创建标志着人类社会的文明与进步。无障碍设计不仅为行动困难的群体提供平等参与社会生活的物质条件，同3.2本图集可供城市规划、建筑设计、施工、监理、教学等单位使用。亦可供各级残疾人服务中心、社区服务中心及生产厂家参照使用4.编制内容
本图集编制的建筑无障碍设计内容包括建筑入口，水平与垂直通道、公厕与公浴、安全抓杆、服务设施及居住区等六个部分，为已出版的建筑标准设计有关图集的补充，因此与编制项目的有关配套内容一般不再重复绘制。现简述如下。4.1建筑无障碍入口的三种类型，其中平坡入口在使用上安全便捷：深受广大公众欢迎，在可能条件下将建筑入口设计成平坡入口应为首选方案。
4.2水平与垂直通道为乘轮椅者、杖者、视残者以及老年人、婴幼儿提供既方便又安全的通行条件。4.3公共卫生间及浴室的设施保证了行动困难群体在使用上的通达性和安全感。
4.4指引标志、触摸平台、呼叫按钮、通讯，音响及盲道等设施，组成了无障碍信息服务。
4.5作为公众生活场所的居住区，其人行通道、公共服务设施、公园及住房等进行了系统化的配套建设，以实现全方位无障碍环境的居往区。
以上各部份在图集中的平面布置仅为示例，其中部分绘制了剖面时也兼顾全社会的需要，实现安全无阻的通行，方便自如地使用用详图，均为装修后的下限净尺寸或优选尺寸，有关内容在于提供轮椅各种设施，遇事故时可及时救助或快速疏散。本图集的编制为实通行、旋转及使用设施之间的控制尺寸，并引出做法或详图，图中所现无障碍环境的系列化、规范化建设及促进无障碍设施的标准化注尺寸均为单位。但在工程设计中可按实际情况选取或调整。生产提供依据。
3.适用范围
3.1本图集适用于新建和改建的工业与民用建筑、城市广场、园林及居住区规划的无障碍设计，并适用于城市道路无障碍建设。埃克思建筑设计网
xarchi.com
图集号
审核 校对 统 设计
03J926

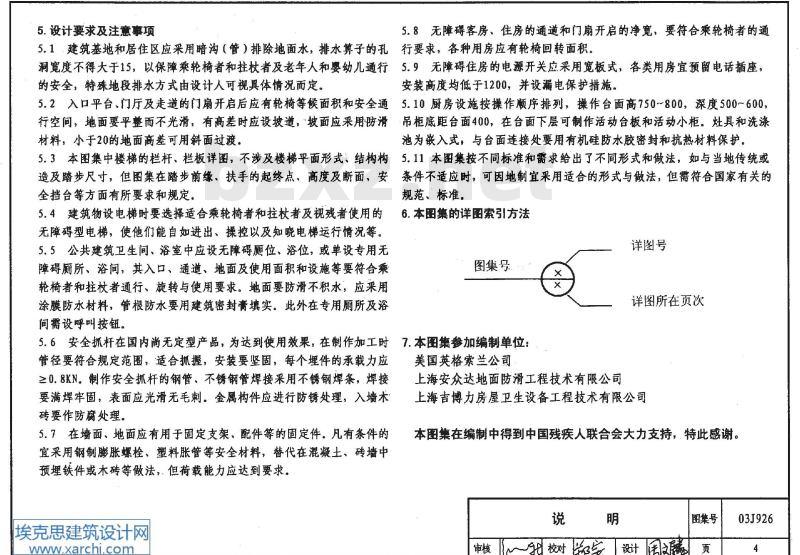

5.设计要求及注意事项
5.8无障碍客房、住房的通道和门扇开启的净宽，要符合乘轮椅者的通5.1建筑基地和居住区应采用暗沟（管）排除地面水，排水算子的孔行要求，各种用房应有轮椅回转面积。洞宽度不得大于15，以保障乘轮椅者和挂杖者及老年人和婴幼儿通行5.9无障碍住房的电源开关应采用宽板式，各类用房宜预留电话插座，的安全，特殊地段排水方式由设计人可视具体情况而定。5.2入口平台，门厅及走道的门扇开启后应有轮椅等候面积和安全通行空间，地面要平整而不光滑，有高差时应设坡道，“坡面应来用防滑材料，小于20的地面高差可用斜面过渡。5.3本图集中楼梯的栏杆、栏板详图，不涉及楼梯平面形式、结构构安装高度均低于1200，并设漏电保护措施。5.10厨房设施按操作顺序排列，操作台面高750~800，深度500~600，吊柜底距台面400，在台面下层可制作活动台板和活动小柜。灶具和洗涤池为嵌入式，与台面连接处要用有机硅防水胶密封和抗热材料保护。5.11本图集按不同标准和需求给出了不同形式和做法，如与当地传统或造及踏步尺寸，但图集在踏步前缘、扶手的起终点、高度及断面、安条件不适应时，可因地制宜采用适合的形式与做法，但需符合国家有关的全挡台等方面有所要求和规定。5.4建筑物设电梯时要选择适合乘轮椅者和挂杖者及视残者使用的无障碍型电梯，使他们能自如进出、操控以及知晓电梯运行情况等。5.5公共建筑卫生间、浴室中应设无障碍厕位、浴位，或单设专用无障碍厕所、浴间，其入口、通道、地面及使用面积和设施等要符合乘轮椅者和挂杖者通行、旋转与使用要求。地面要防滑不积水，应采用涂膜防水材料，管根防水要用建筑密封膏填实。此外在专用厕所及浴间需设呼叫按钮。
规范、标准。
6.本图集的详图索引方法
详图号
图集号
详图所在页次
5.6安全抓杆在国内尚无定型产品，为达到使用效果，在制作加工时7.本图集参加编制单位：管径要符合规定范围，适合抓握，安装要坚固，每个埋件的承载力应≥0.8KN。制作安全抓杆的钢管、不锈钢管焊接采用不锈钢焊条，焊接要满焊牢固，表面应光滑无毛刺金属构件应进行防锈处理，入墙木砖要作防腐处理。
5.7在墙面、地面应有用于固定支架、配件等的固定件。凡有条件的宜采用钢制膨胀螺栓、塑料胀管等安全材料，替代在混凝土、砖墙中预埋铁件或木砖等做法，但荷载能力应达到要求。埃克思建筑设计网
xarchi.com
美国英格索兰公司
上海安众达地面防滑工程技术有限公司上海吉博力房屋卫生设备工程技术有限公司本图集在编制中得到中国残疾人联合会大力支持，特此感谢。说
审核 校对 级
图集号
设计医这
03J926

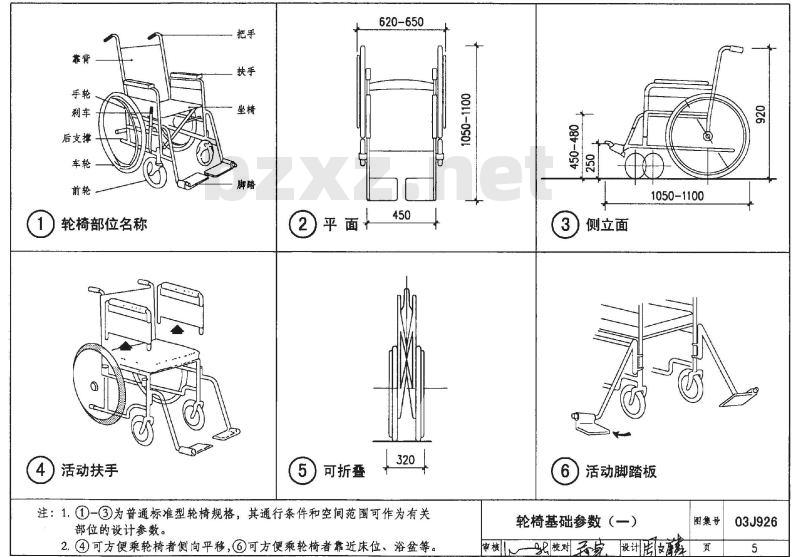

后支撑
轮椅部位名称
活动扶手
可折叠
620-650
注：1.①-③为普通标准型轮椅规格，其通行条件和空间范圖可作为有关部位的设计参数。
2.④可方便乘轮椅者侧向平移，③可方便乘轮椅者靠近床位、浴盆等ool-osot
侧立面
1050-1100
活动脚踏板
轮椅基础参数（一）
设讯技
审核%校对至究
图集号
03J926
≥1500
轮椅旋转360°
以大轮轴中点为旋转
中心的空间示意图
≥1100
≥1350
轮椅旋转90
≥1400
直角转弯
注：1.①②③为双手操纵轮椅者在旋转不同角度时所需最小面积，③为轮椅在直角转弯时所需最小面积。2.在有协助者操纵轮椅旋转或行进时将大于上述面积。O
HiiKAoNiKAca
≥1700
轮椅旋转180
轮椅行进示意图
轮椅基础参数（二）
审核就校对点设讯阅麟
图集号
03J926
手动轮椅
电动轮椅
机械轮椅
轮椅尺寸表
1050-11001625-650
855-1100
（单位：mm）
920-950
570-650
910-925
1610-1800700-800
910-925
≥1800
轮椅旋转180°
单双手操纵
室外用
≥2100
轮椅旋转360°
注：1.轮椅类型分双手操纵轮椅和单手操纵轮椅及电动轮椅等。2.单手操纵轮椅和电动轮椅在旋转时是以一个轮为中心旋转①②为旋转180和360°时最小面积。审核
单手操纵轮椅
电动轮椅
轮椅基础参数（三）
设计持
图集号
03J926
e多足枚
f步行架
c上臂杖
g步行车
注：①一④为挂杖者类型及挂拐杖者行进时所需基本空间。950
d拐杖
h盲杖
侧立面
HiiKAoNiKAca-
持拐杖者行进）
（持拐杖者行进）
挂杖基础参数
极校对讯区
图集号
03J926
000000
侧立面
注：1.实线表示女性手所能达到的范围，虚线表示男性手所能达到的范围。2.内侧线表示端坐时手能达到、外侧线为身体外倾或前倾时手能达到的范围。3.（4）为男性持单拐杖和双拐杖者举手的宽幅和高度。1600
立面饸
轮椅与挂杖者伸展范围
图集号
03J926
注：①②为伤残人使用的三轮和四轮电动滑板车，可在非机动车道及人行道上通行，也可乘无障碍大客车及无障碍电梯。③④③为单婴幼儿和双婴幼儿通行工具。其通行条件可作为设计有关部位参数。815
电动板车及婴幼儿车
HiiKAoNiKAca
图集号
中核[一张校对般训用
03J926
建筑平坡入口示意图
注：1．建筑平坡入口是无台阶的一种入口类型，适用于公共建筑和居住建筑。2．平坡入口的形式有雨棚式，雨罩式，外廊式，门厅外伸式或退入式等。3.平坡入口室内外地面采用不同材料时要求地面平整和不光滑，不积水。4.建筑平坡入口室外地面应与人行道平接，地面排雨水的设计坡度为1~2%。5.建筑基地人行通道的地面应方便乘轮椅者通行，排雨水的设计指标为0.5～1%采用暗沟（管）排除地面水，雨水算子要方便轮椅及挂杖者通行，特殊地段由设计人定。建筑平坡入口示例（一）
审核批校对
图集号
03J926
人行道
注：①②为退入式平坡入口，上方可设雨罩或建筑物-0.015
人行道
人行道
iiiKAoNiKAca
人行道
建筑平坡入口示例（三）
③为转角处弧形平坡入口，上面设有弧形雨罩或建筑物①为外伸式平坡入口，外伸部位可做雨单或雨棚。建筑入口排雨水设计坡度为1%-2%审核[—|校对而克设固设
图集号
03J926
