【07SG526】 户外钢结构独立柱广告牌

户外钢结构独立柱广告牌
批准部门：中华人民共和国建设部
批准文号：建质[2007]10号
主编单位：山东建筑大学设计研究院
实行日期：二〇〇七年三月

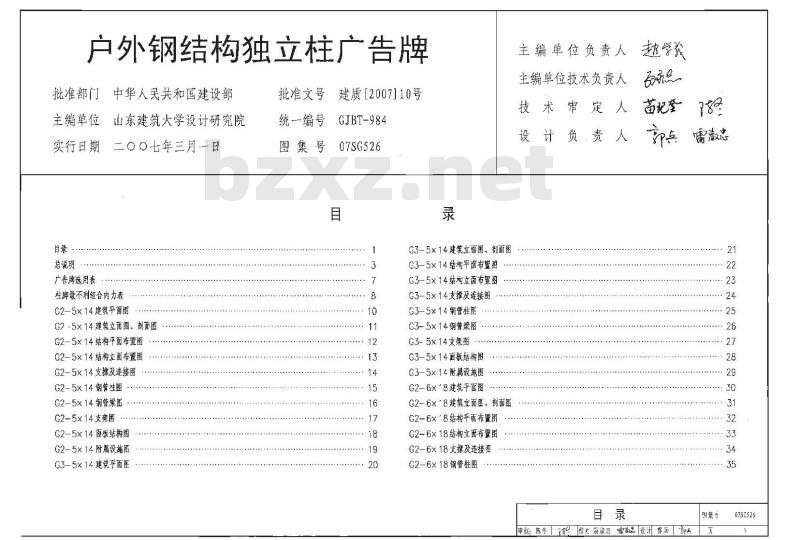

目录
G2-5×14 系列：建筑平面图、建筑立面图、剖面图、结构平面布置图、结构立面布置图、支撑及连接图、钢管柱图、钢管梁图、支架图、面板结构图、附属设施图
G3-5×14 系列：建筑平面图、建筑立面图、剖面图、结构平面布置图、结构立面布置图、支撑及连接图、钢管柱图、钢管梁图、支架图、面板结构图、附属设施图
G2-6×18 系列：建筑平面图、建筑立面图、剖面图、结构平面布置图、结构立面布置图、支撑及连接图、钢管柱图、钢管梁图、支架图、面板结构图、附属设施图
G3-6×18 系列：建筑平面图、建筑立面图、剖面图、结构平面布置图、结构立面布置图、支撑及连接图、钢管柱图、钢管梁图、支架图、面板结构图、附属设施图

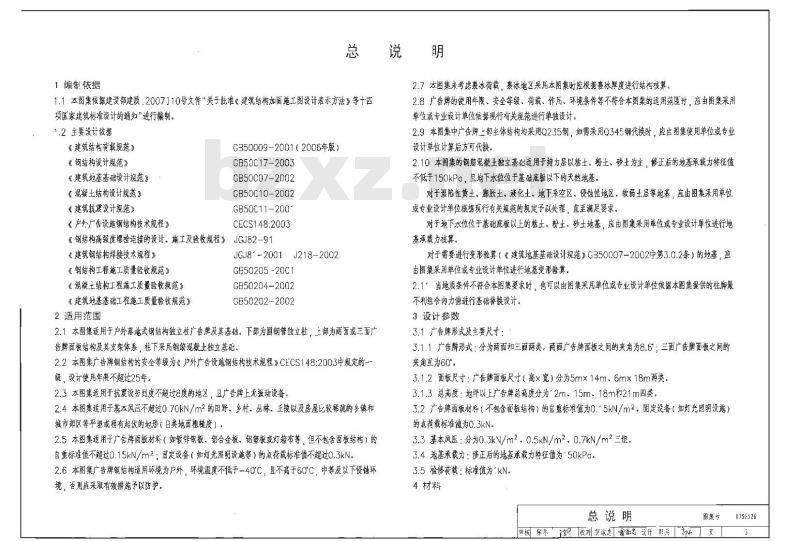

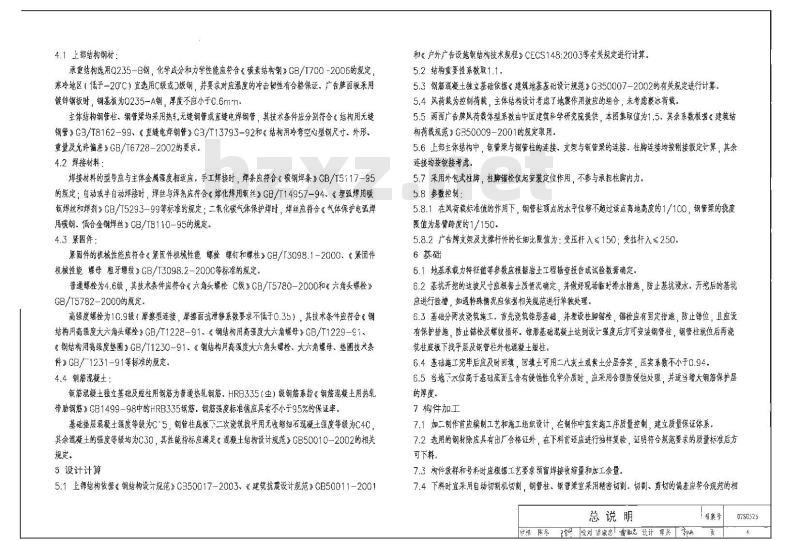

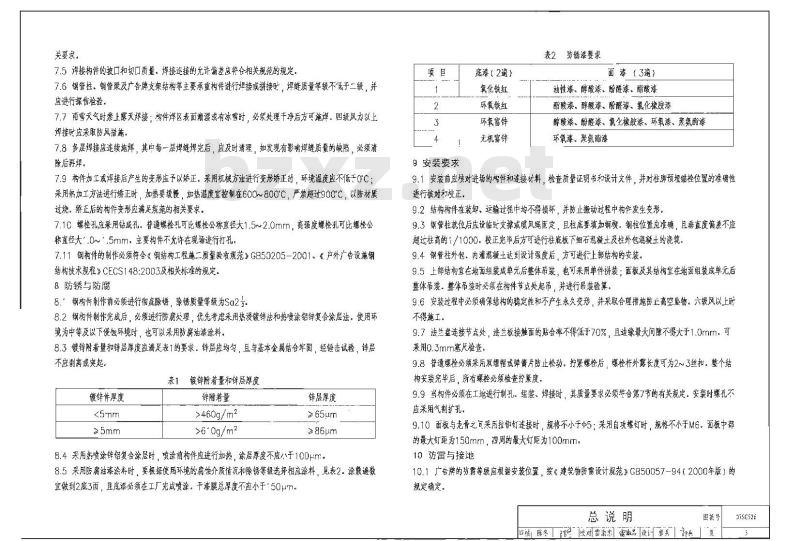

总说明

1 编制依据
1.1 本图集依据建设部建质[2007]10号文件《关于批准〈建筑结构钢结构施工图设计表示方法〉等十四项国家建筑标准设计的通知》进行编制。
1.2 主要设计依据：
- 《建筑结构荷载规范》GB50009-2001（2006年版）
- 《钢结构设计规范》GB50017-2003
- 《建筑地基基础设计规范》GB50007-2002
- 《混凝土结构设计规范》GB50010-2002
- 《建筑抗震设计规范》GB50011-2010
- 《户外广告设施钢结构技术规程》CECS148:2003
- 《钢结构高强度螺栓连接的设计、施工及验收规程》JGJ82-91
- 《建筑钢结构焊接技术规程》JGJ8-2001
- 《钢结构工程施工质量验收规范》JGJ218-2002
- 《混凝土结构工程施工质量验收规范》GB50205-2002
- 《建筑地基基础工程施工质量验收规范》GB50204-2002

2 适用范围
2.1 本图集适用于户外落地式钢结构独立柱广告牌及其基础。下部为圆钢管独立柱，上部为两面或三面广告牌面板结构及其支架体系，柱下采用钢筋混凝土独立基础。
2.2 本图集广告牌钢结构的安全等级为《户外广告设施钢结构技术规程》CECS148:2003中规定的一级，设计使用年限不超过25年。
2.3 本图集适用于抗震设防烈度不超过8度的地区，且广告牌上无搬动设备。
2.4 本图集适用于基本风压不超过0.7kN/m²的田野、乡村、丛林、丘陵以及房屋比较稀疏的乡镇和城市郊区等平坦或稍有起伏的地形（D类地面粗糙度）。
2.5 本图集适用于广告牌面板材料（如镀锌钢板、铝合金板、铝塑板或灯箱布等，但不包含面板结构）的自重标准值不超过0.15kN/m²；附加设备（如灯光照明设施等）的点荷载标准值不超过0.3kN。
2.6 本图集广告牌钢结构适用环境为户外，环境温度不低于-40℃，且不高于60℃，中等及以下侵蚀环境，否则应采取有效措施予以防护。
2.7 本图集未考虑裹冰荷载，裹冰地区采用本图集时应根据裹冰厚度进行结构核算。
2.8 广告牌的使用年限、安全等级、荷载、作用、环境条件等不符合本图集适用范围的，应由采用单位或专业设计单位依据现行有关规范进行单独设计。
2.9 本图集中广告牌上部主体结构均采用Q235钢，如需采用Q345钢代换时应按相关规范进行核算。
