【07K201】 管道阀门选用与安装

国家建筑标准设计图集 07K201
管道阀门选用与安装

中国建筑标准设计研究院
批准部门：中华人民共和国建设部
批准文号：建质〔2007〕180号
主编单位：北京中天元工程设计有限责任公司
统一编号：GJBT-1027
实行日期：二〇〇七年九月一日

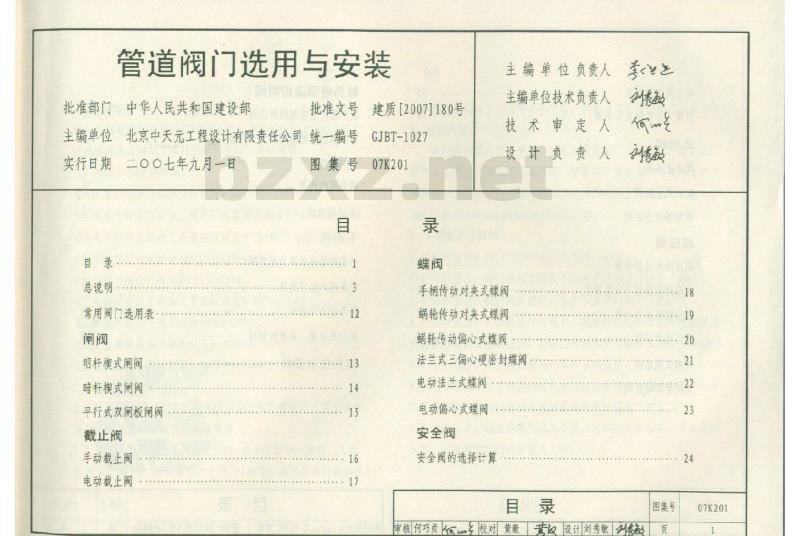

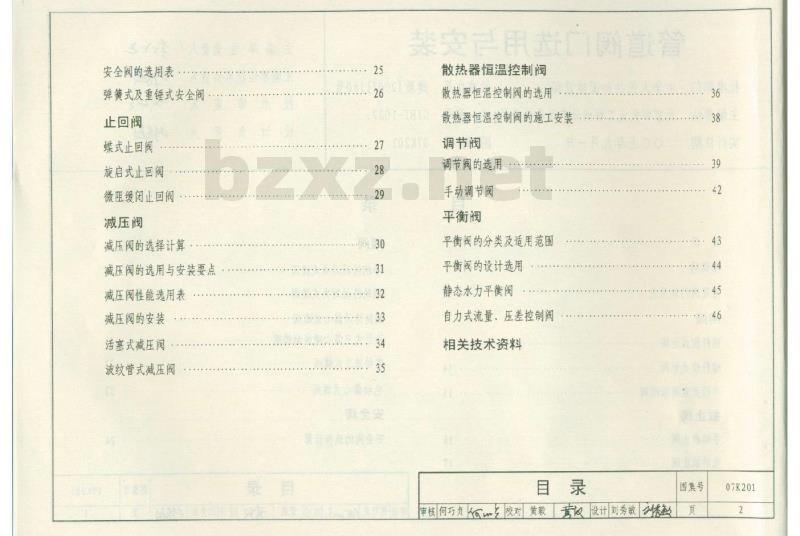

目录
常用阀门选用表
1. 闸阀（明杆楔式闸阀、暗杆楔式闸阀、平行式双闸板闸阀）
2. 截止阀（手动旋盖阀、电动截断阀）
3. 蝶阀（手柄传动对夹式蝶阀、蜗轮传动对夹式蝶阀、蜗轮传动偏心式蝶阀、法兰式三偏心硬密封蝶阀、电动法兰式蝶阀、电动偏心式蝶阀）
4. 安全阀（安全阀的选择计算、安全阀的选用表、弹簧式及重锤式安全阀）
5. 止回阀（蝶式止回阀、旋启式止回阀、微阻缓闭止回阀）
6. 减压阀（减压阀的选择计算、减压阀的选用与安装要点、减压阀性能选用表、减压阀的安装、活塞式减压阀、波纹管式减压阀）
7. 恒温控制阀（散热器恒温控制阀的选用、散热器恒温控制阀的施工安装）
8. 调节阀（调节阀的选用、手动调节阀）
9. 平衡阀（平衡阀的分类及适用范围、平衡阀的设计选用、静态水力平衡阀、自力式流量、压差控制阀）
相关技术资料

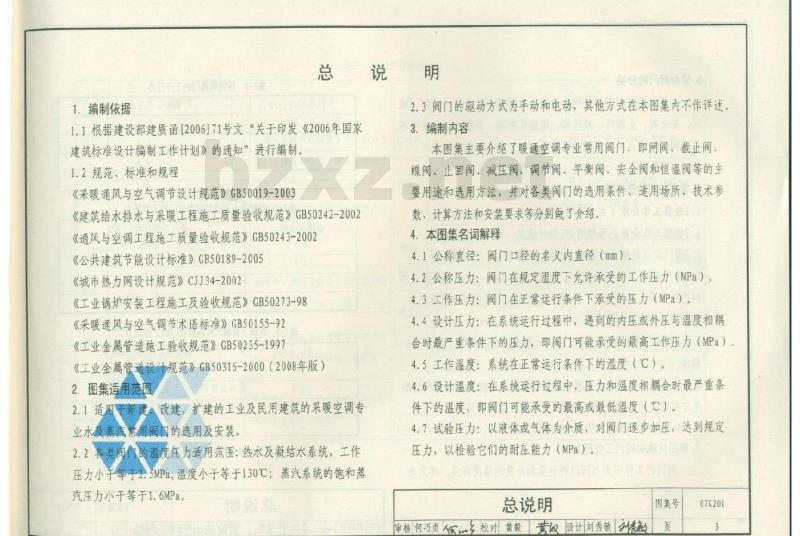

总说明

1. 编制依据
1.1 根据建设部建质函〔2006〕71号文“关于印发《2006年国家建筑标准设计编制工作计划》的通知”进行编制。
1.2 规范、标准和规程：
《采暖通风与空气调节设计规范》GB50019-2003
《建筑给水排水与采暖工程施工质量验收规范》GB50242-2002
《通风与空调工程施工质量验收规范》GB50243-2002
《公共建筑节能设计标准》GB50189-2005
《城市热力网设计规范》CJJ34-2002
《工业锅炉安装工程施工及验收规范》GB50273-98
《采暖通风与空气调节术语标准》GB50155-92
《工业金属管道施工验收规范》GB50235-1997
《工业金属管道规范》GB50316-2000（2008年版）

2. 适用范围
2.1 适用范围：改建扩建的工业及民用建筑的采暖空调专业的选用及安装。
2.2 压力适用范围：热水及凝结水系统，工作压力5MPa，温度小于等于130℃；蒸汽系统的饱和蒸汽压力小于等于1.6MPa。

3. 编制内容
本图集主要介绍了暖通空调专业常用阀门，即闸阀、截止阀、蝶阀、止回阀、减压阀、调节阀、平衡阀、安全阀和恒温阀等的主要用途和选用方法，并对各类阀门的选用条件、适用场所、技术参数、计算方法和安装要求等分别做了介绍。
2.3 阀门的驱动方式为手动和电动，其他方式在本图集内不作详述。

4. 本图集名词解释
4.1 公称直径：阀门口径的名义内直径（mm）。
4.2 公称压力：阀门在规定温度下允许承受的工作压力（MPa）。
4.3 工作压力：阀门在正常运行条件下承受的压力（MPa）。
4.4 设计压力：在系统运行过程中，遇到的内压或外压与温度相耦合时最严重条件下的压力，即阀门可能承受的最高工作压力（MPa）。
4.5 工作温度：系统在正常运行条件下的温度（℃）。
4.6 设计温度：在系统运行过程中，压力和温度相耦合时最严重条件下的温度，即阀门可能承受的最高或最低温度（℃）。
4.7 试验压力：以液体或气体为介质，对阀门逐步加压，达到规定压力，以检验它们的耐压能力（MPa）。

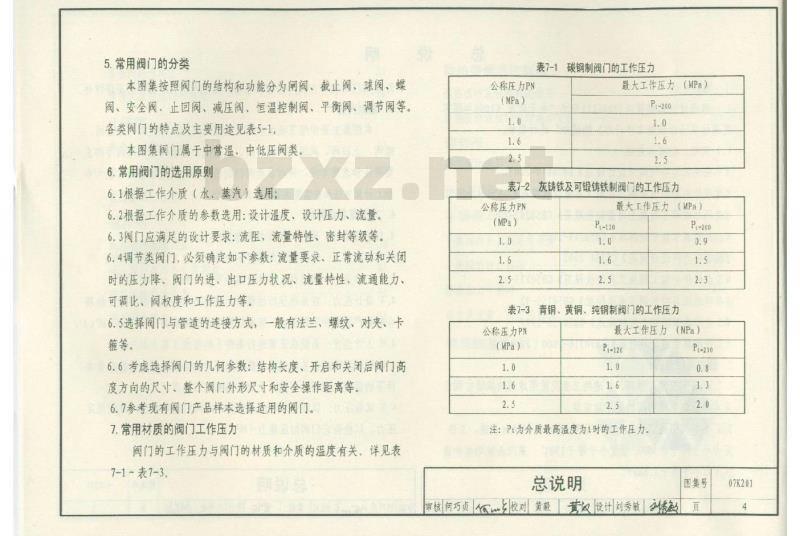

5. 常用阀门的分类
本图集按照阀门的结构和功能分为闸阀、截止阀、球阀、蝶阀、安全阀、止回阀、减压阀、恒温控制阀、平衡阀、调节阀等。各类阀门的特点及主要用途见表5-1。本图集阀门属于中常温、中低压阀类。

6. 常用阀门的选用原则
6.1 根据工作介质（水、蒸汽）选用；
6.2 根据工作介质的参数选用：设计温度、设计压力、流量；
6.3 阀门应满足的设计要求：流阻、流量特性、密封等级等；
6.4 调节类阀门，必须确定如下参数：流量要求正常流动和关闭时的压力降、阀门的进、出口压力状况、流量特性、流通能力可调比、阀门阀权度和工作压力等。
