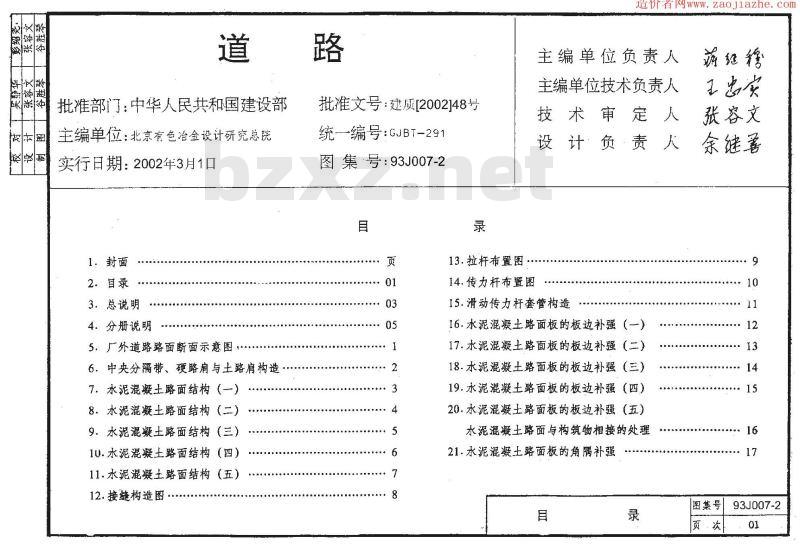

【93J007-2】 道路－行驶普通车的水泥混凝土路面

批准部门：中华人民共和国建设部
主编单位：北京有色冶金设计研究总院
实行日期：2002年3月1日
批准文号：建质[2002]48号
统一编号：GJBT-291
图集号：93J007-2

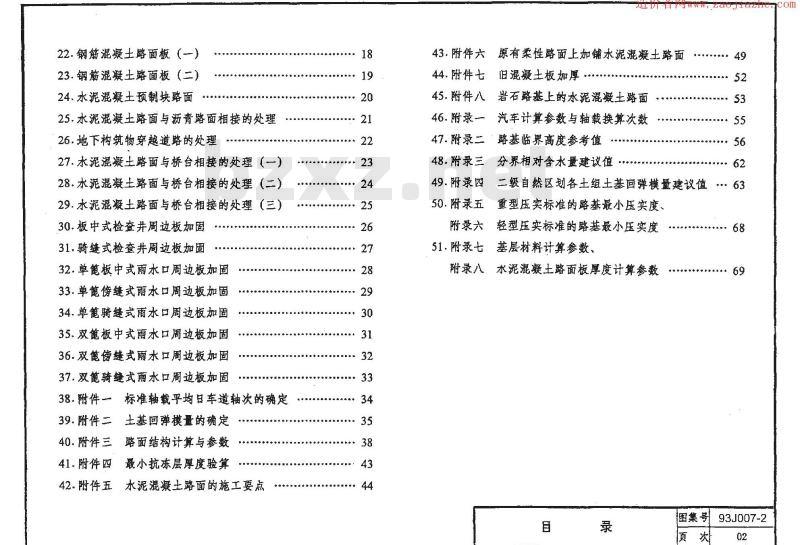

【目录】
1. 封面
2. 目录

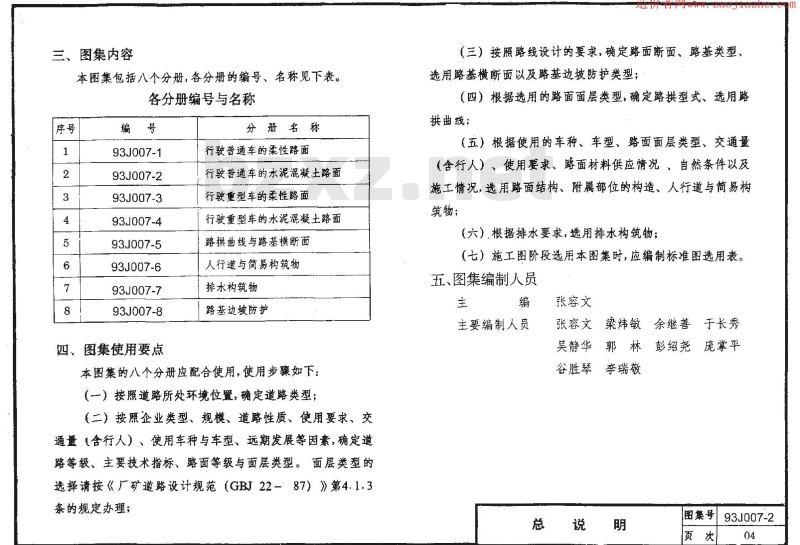

3. 总说明

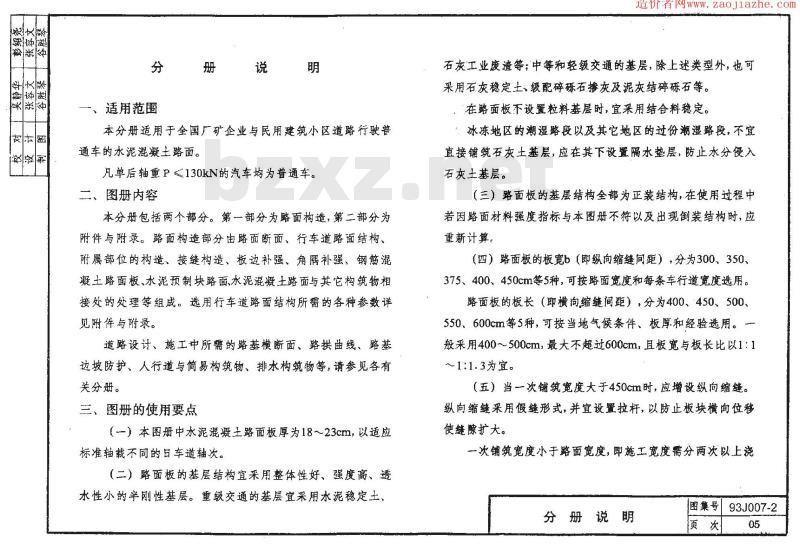

4. 分册说明
5. 厂外道路路面断面示意图
6. 中央分隔带、硬路肩与土路肩构造
7. 水泥混凝土路面结构（一）
8. 水泥混凝土路面结构（二）
9. 水泥混凝土路面结构（三）
10. 水泥混凝土路面结构（四）
11. 水泥混凝土路面结构（五）
12. 接缝构造图
13. 拉杆布置图
14. 传力杆布置图
15. 滑动传力杆套管构造
16. 水泥混凝土路面板的板边补强（一）
17. 水泥混凝土路面板的板边补强（二）
18. 水泥混凝土路面板的板边补强（三）
19. 水泥混凝土路面板的板边补强（四）
20. 水泥混凝土路面板的板边补强（五）
21. 水泥混凝土路面与构筑物相接的处理
22. 水泥混凝土路面板的角隅补强
23. 钢筋混凝土路面板（一）
24. 钢筋混凝土路面板（二）
25. 水泥混凝土预制块路面
26. 水泥混凝土路面与沥青路面相接的处理
27. 地下构筑物穿越道路的处理
28. 水泥混凝土路面与桥台相接的处理（一）
29. 水泥混凝土路面与桥台相接的处理（二）
30. 水泥混凝土路面与桥台相接的处理（三）
31. 板中式检查井周边板加固
32. 骑缝式检查井周边板加固
33. 单板中式雨水口周边板加固
34. 单板骑缝式雨水口周边板加固
35. 双篦中式雨水口周边板加固
36. 双篦骑缝式雨水口周边板加固
37. 双槽骑缝式雨水口周边板加固
38. 附件一：标准轴载平均日车道轴次的确定
39. 附件二：土基回弹模量的确定
40. 附件三：路面结构计算与参数
41. 附件四：最小抗冻层厚度验算
42. 附件五：水泥混凝土路面的施工要点
43. 附件六：原有柔性路面上加铺水泥混凝土路面
44. 附件七：旧混凝土板加厚
45. 附件八：岩石路基上的水泥混凝土路面
附录一：汽车计算参数与轴载换算次数
附录二：路基临界高度参考值
附录三：二级自然区划各土组土基回弹模量建议值
附录四：重型压实标准的路基最小压实度
附录五：轻型压实标准的路基最小压实度
附录六：基层材料计算参数
附录七：水泥混凝土路面板厚度计算参数

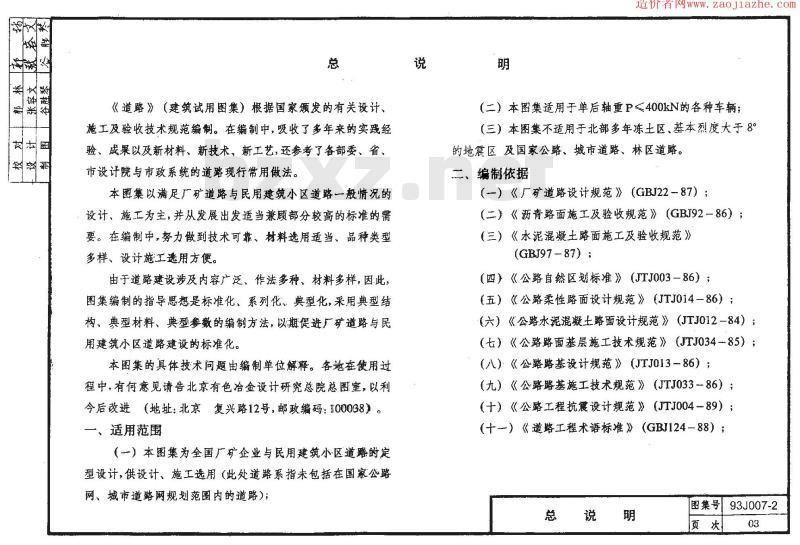

【说明】
《道路》（建筑试用图集）根据国家颁发的有关设计、施工及验收技术规范编制。在编制中，吸收了多年来的实践经验、成果以及新材料、新技术、新工艺，还参考了各部委、省、市设计院与市政系统的道路现行常用做法。本图集以满足厂矿道路与民用建筑小区道路一般情况的设计、施工为主，并从发展出发适当兼顾部分较高的标准的需要。在编制中，努力做到技术可靠、材料选用适当、品种类型多样、设计施工选用方便。

由于道路建设涉及内容广泛、做法多种、材料多样，因此，图集编制的指导思想是标准化、系列化、典型化，采用典型结构、典型材料、典型参数的编制方法，以期促进厂矿道路与民用建筑小区道路建设的标准化。本图集的具体技术问题由编制单位解释。各地在使用过程中，有何意见请告北京有色冶金设计研究总院总图室（地址：北京复兴路12号，邮政编码：100038）。

一、适用范围
（一）本图集为全国厂矿企业与民用建筑小区道路的定型设计，供设计、施工选用（此处道路系指未包括在国家公路网、城市道路网规划范围内的道路）。
（二）本图集适用于单后轴重P≤400kN的各种车辆。
（三）本图集不适用于北部多年冻土区、基本烈度大于8°的地震区及国家公路、城市道路、林区道路。

二、编制依据
（一）《厂矿道路设计规范》（GBJ2287）；
（二）《沥青路面设计规范》（待续）
