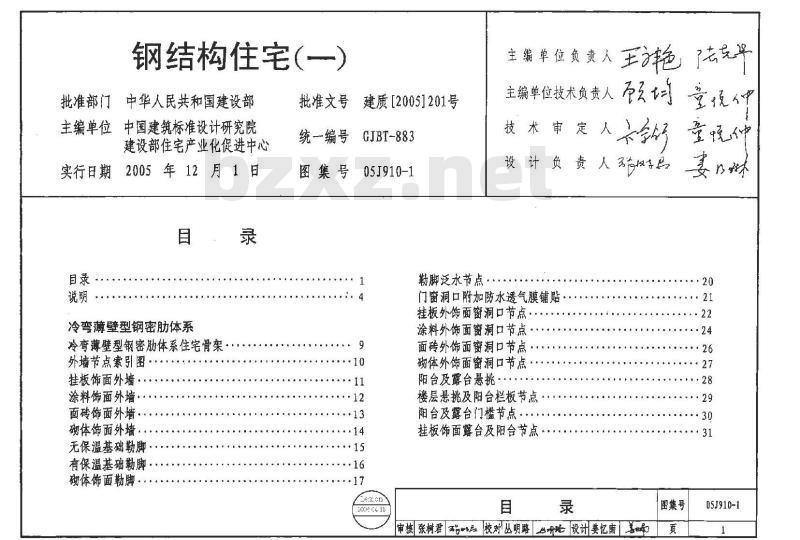

【05J910-1】 钢结构住宅（一）

钢结构住宅（一）
批准部门中华人民共和国建设部主编单位中国建筑标准设计研究院建设部住宅产业化促进中心
实行日期2005年12月1日
冷弯薄壁型钢密肋体系
冷弯薄壁型钢密肋体系住宅骨架外墙节点索引图
挂板饰面外墙
涂料饰面外墙
面砖饰面外墙
砌体饰面外墙.。
无保温基础勒脚下载图集就来标准下载网
有保温基础脚
砌体饰面勒脚
批准文号
建质[2005]201号
统一编号
图集号
GJBT-883
05J910-1
勒脚泛水节点
主编单位负责人王艳
主编单位技术负责人
技术审定人
设计负
门窗洞口附加防水透气膜铺贴
挂板外饰面窗洞口节点
涂料外饰面窗洞口节点
面砖外饰面窗洞口节点·
2038C418
砌体外饰面窗洞口节点
阳台及露台悬挑··
楼层悬挑及阳台栏板节点
阳台及露台门槛节点·
挂板饰面露台及阳台节点·
多报等息
『老克草
童授中
童晚仰
图集号
审核张树君 江校对丛明路明戏设计姜忆南【善05J910-1

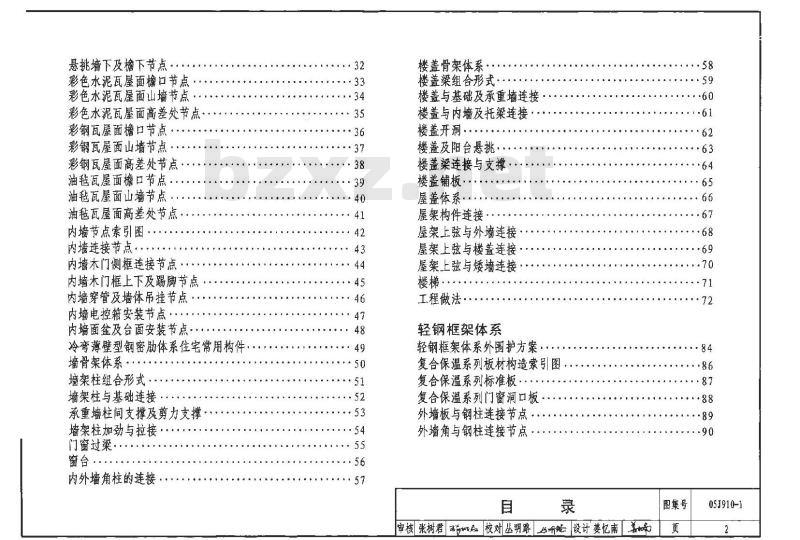

悬挑墙下及檐下节点
彩色水泥瓦屋面榨口节点
彩色水泥瓦屋面山墙节点
彩色水泥瓦屋面高差处节点
彩钢瓦屋面檐口节点
彩钢瓦屋面山墙节点
彩钢瓦屋面高差处节点
油毡瓦屋面檐口节点
油毡瓦屋面山墙节点
油毡瓦屋面高差处节点
内墙节点索引图
内墙连接节点··
内墙木门侧框连接节点
内墙木门框上下及踢脚节点
内墙穿管及墙体吊挂节点
内墙电控箱安装节点··
内墙面盆及台面安装节点
冷弯薄壁型钢密肋体系住宅常用构件墙骨架体系
墙架柱组合形式·.
墙架柱与基础连接
承重墙柱间支撑及剪力支撑
墙架柱加劲与拉接··
门窗过梁·
内外墙角柱的连接
楼盖骨架体系
楼盖梁组合形式·
楼盖与基础及承重墙连接
楼盖与内墙及托梁连接
楼盖开洞·．
楼盖及阳台悬挑··
楼盖梁连接与支撑
楼盖铺板··.
屋盖体系··
屋架构件连接·
屋架上弦与外墙连接
屋架上弦与楼盖连接
屋架上弦与矮墙连接
工程做法·
轻钢框架体系
轻钢框架体系外围护方案
复合保温系列板材构造索引图
复合保温系列标准板
复合保温系列门窗洞口板
外墙板与钢柱连接节点
外墙角与钢柱连接节点
审核 张树君 校对丛明路州珑 设计姜忆南善图集号
05910-1

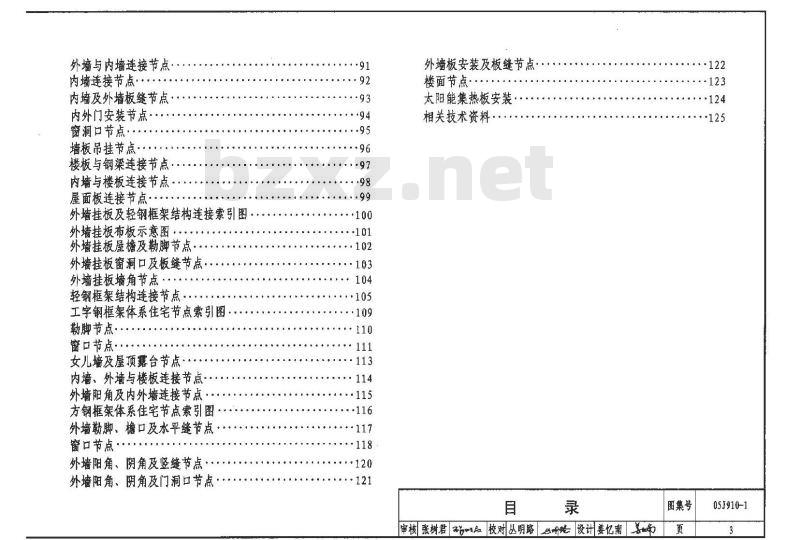

外墙与内墙连接节点
内墙连接节点····
内墙及外墙板缝节点
内外门安装节点··
窗洞口节点··
墙板吊挂节点·
楼板与钢梁连接节点
内墙与楼板连接节点·
屋面板连接节点·
外墙挂板及轻钢框架结构连接索引图外墙挂板布板示意图·
外墙挂板屋檐及勒脚节点
外墙挂板窗洞口及板缝节点
外墙挂板墙角节点.
轻钢框架结构连接节点
工字钢框架体系住宅节点索引图勒脚节点··．
窗口节点···
女儿墙及屋顶露台节点
内墙、外墙与楼板连接节点
外墙阳角及内外墙连接节点
方钢框架体系住宅节点索引图
外墙勒脚、檐口及水平缝节点
窗口节点·····
外墙阳角、阴角及竖缝节点
外墙阳角、阴角及门洞口节点
.·116
外墙板安装及板缝节点
楼面节点··．
太阳能集热板安装
相关技术资料·
审核张树君 校对丛明路 明览 设计姜忆南」善弟图集号
··124
05J910-1

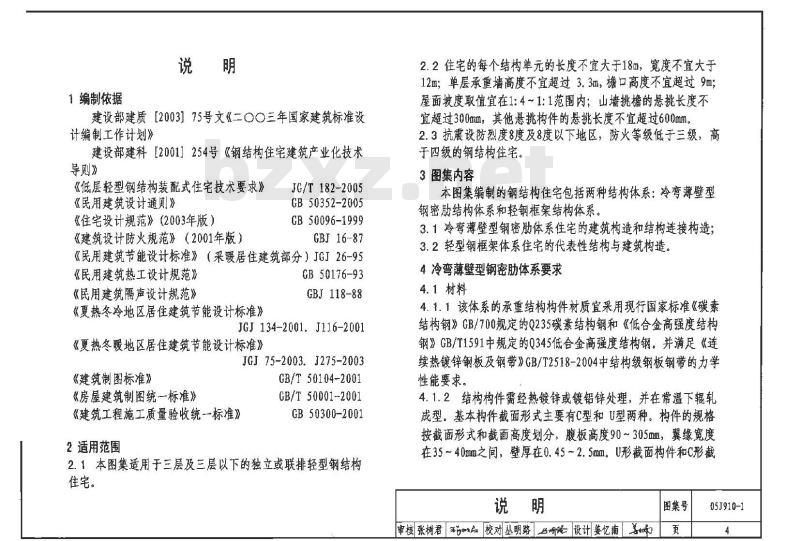

1编制依据
建设部建质[2003】75号文《二〇〇三年国家建筑标准设计编制工作计划》
建设部建科[2001]254号《钢结构住宅建筑产业化技术导则》
《低层轻型钢结构装配式住宅技术要求》《民用建筑设计通则》
《住宅设计规范》（2003年版）《建筑设计防火规范》（2001年版）JG/T 182-2005
GB50352-2005
GB50096-1999
GBJ16-87
《民用建筑节能设计标准》（采暖居住建筑部分）JGJ26-95《民用建筑热工设计规范》
《民用建筑隔声设计规范》
《夏热冬冷地区居住建筑节能设计标准》GB 50176-93
GBJ118-88
JGJ134-2001.J116-2001
《夏热冬暖地区居住建筑节能设计标准》JGJ 75-2003.J275-2003
《建筑制图标准》
《房屋建筑制图统一标准》
《建筑工程施工质量验收统一标准》2适用范围
GB/T 50104-2001
GB/T 50001-2001
GB 50300-2001
2.1本图集适用于三层及三层以下的独立或联排轻型钢结构住宅。
2.2住宅的每个结构单元的长度不宜大于18m，宽度不宜大于12m；单层承重墙高度不宜超过3.3m，檐口高度不宜超过9m屋面坡度取值宜在1：4～1:1范围内：山墙挑檐的悬挑长度不宜超过300mm，其他悬挑构件的悬挑长度不宜超过600mm，2.3抗震设防烈度8度及8度以下地区，防火等级低于三级，高于四级的钢结构住宅。
3图集内容
本图集编制的钢结构住宅包括两种结构体系：冷弯薄壁型钢密肋结构体系和轻钢框架结构体系3.1冷弯薄壁型钢密肋体系住宅的建筑构造和结构连接构造3.2轻型钢框架体系住宅的代表性结构与建筑构造4冷弯薄壁型钢密肋体系要求
4.1材料
4.1.1该体系的承重结构构件材质宜采用现行国家标准《碳素结构钢》GB/700规定的Q235碳素结构钢和《低合金高强度结构钢》GB/T1591中规定的0345低合金商强度结构钢，并满足《连续热镀锌钢板及钢带》GB/T2518-2004中结构级钢板钢带的力学性能要求。
4.1.2、结构构件需经热镀锌或镀铝锌处理，并在常温下辊轧成型。基本构件截面形式主要有C型和U型两种。构件的规格按截面形式和截面高度划分，腹板高度90~305mm，翼缘宽度在35~40mm之间，壁厚在0.45~2.5mm。U形截面构件和C形截说明
审核 张树君和红校对丛明路兰明 设计姜忆南善图集号
05J910-1

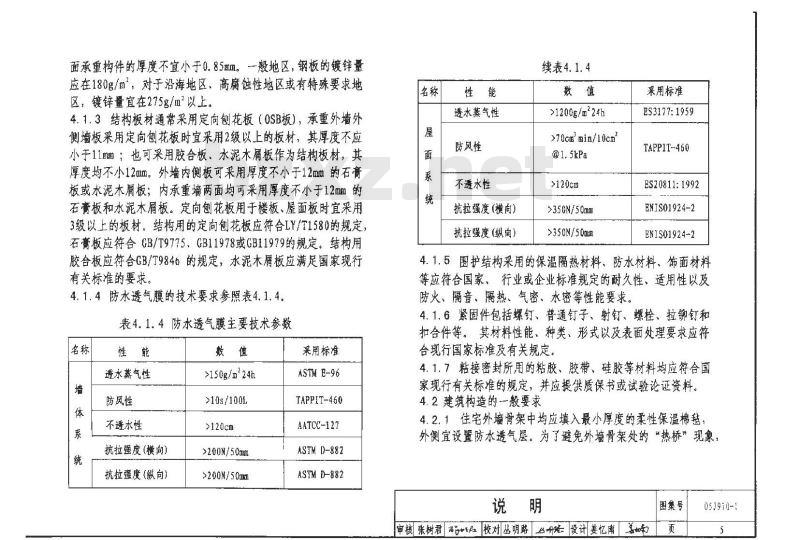

面承重构件的厚度不宜小于0.85mm。一般地区，钢板的镀锌量应在180g/m，对于沿海地区、高腐蚀性地区或有特殊要求地区，镀锌量宜在275g/m2以上，
4.1.3结构板材通常采用定向刨花板（0SB板），承重外墙外侧墙板采用定向刨花板时宜采用2级以上的板材，其厚度不应小于11；也可采用胶合板，水泥木屑板作为结构板材，其厚度均不小12mm。外墙内侧板可来用厚度不小于12mm的石膏板或水泥木屑板；内承重墙两面均可采用厚度不小于12mm的石膏板和水泥木屑板。定向创花板用于楼板、屋面板时宜采用3级以上的板材。结构用的定向刨花板应符合LY/T1580的规定石膏板应符合CB/T9775，GB11978或GB11979的规定。结构用胶合板应符合GB/T9846的规定，水泥木屑板应满足国家现行有关标准的要求。
4.1.4防水透气膜的技术要求参照表4.1.4。表4.1.4防水透气膜主要技术参数名称
透水蒸气性
防风性
不透水性
抗拉强度(横向)
抗拉强度（纵向）
>150g/m224h
>10s/100L
>120cm
>200N/50mm
>200N/50mm
采用标准
ASTM E-96
TAPPIT-460
AATCC-127
ASTM D-882
ASTMD-882
透水蒸气性
防风性
不透水性
抗拉强度(横向)
抗拉强度（纵向）
续表4.1.4
>1200g/m224h
>70cemin/10cm
>120cm
>350N/50mm
>350N/50mm
采用标准
ES3177:1959
TAPPIT-460
ES20811:1992
ENIS01924-2
ENIS01924-2
4.1.5围护结构采用的保温隔热材料、防水材料、饰面材料等应符合国家、行业或企业标准规定的耐久性、适用性以及防火、隔音、隔热、气密、水窈等性能要求。4.1.6紧固件包括螺钉、普通钉子、射钉、螺栓、拉铆钉和扣合件等。其材料性能、种类，形式以及表面处理要求应符合现行国家标准及有关规定。
4.1.7粘接密封所用的粘胶、胶带、硅胶等材料均应符合国家现行有关标准的规定，并应提供质保书或试验论证资料。4.2建筑构造的一殷要求
4.2.1住宅外墙骨架中均应填入最小厚度的柔性保温棉毡，外侧宜设置防水透气层。为了避免外墙骨架处的“热桥”现象说明
审核张树君校对丛明路研院设计姜忆南善南图集号
051910-1
采暖地区的住宅外墙骨架外侧应铺设适当厚度的刚性保温层！保温层的厚度经热工计算确定，并对墙体露点温度进行验算，其骨架内侧应设置隔汽层。对于有隔热要求的住宅，其墙体可通过设置通风间层和增加向外反射的反射膜等措施加以解决，本图集仅按采暖地区外围护结构的构造要求绘制，4.2.2防水透气层及隔汽层的敷设须连续，其搭接长度不少于100mm。门窗洞口周围及穿墙管道调围以专用防水双面胶带密封。
4.2.3墙体骨架或楼盖骨架与混凝土基础间均应设置防潮层，防潮层采用自粘性橡胶沥青防水卷材，其厚度不小于2.0mm。4.2.4常用的自钻自攻螺钉或自攻螺钉规格为ST3.5、ST4.2、ST4.8（其螺纹外径d分别为3.35mm、4.22mm、4.80mm）：其长度范围为12~76mm。结构板材与钢结构的连接采用的自攻螺钉不得小于ST4.2，边距不应小于10mm，石离板与钢结构的连接采用的自攻螺钉不得小于ST3.5，边距不应小于12mm。螺钉的长度应比紧固厚度长9~13mm，以保证其露出连接件不少于3个螺纹。螺钉间距应符合设计要求。4.2.5外墙饰面应优先采用木质、金属、水泥纤维或PVC挂板，其设计及施工除满足本图集的要求外，还应符合国家相关技术施工规程。当采用硼筑砖石饰面时，饰面内侧应留有不少于25mm的空隙作为通风层，饰面层与墙骨架应设置可靠的活动拉接件，拉接件的水平间距取决于墙架柱间距，垂直间距500~600mm。饰面的底部及顶部应留有适量的通风孔4.2.6屋顶宜采用坡屋顶，坡度为1:4~1:1。坡屋顶内如不用作阁楼，其屋顶保温隔热层宜设置在屋架下弦吊顶内，在山墙上开设通风窗；否则保温隔热材料应铺设在屋架上弦的结构板材之上，在屋檐及屋脊处设置通风口，通风口面积不小于屋顶投影面积的1/300。本图集屋面均按屋架上弦设置保温隔热层绘制，保温隔热材料设置在屋架下弦时可参考使用本图集。保温隔热层厚度应经热工计算确定。4.2.7屋面瓦的固定形式应根据不同瓦材特点采用挂、绑、钉、粘等不同方法。瓦的排列、瓦的搭接及下钉位置、数量和粘结应按各种瓦材的施工要求进行。瓦材一般配件如；屋脊、天沟、封檐板、压顶板、排水沟等以及各种连接件和密封件均由生产厂家配套供应，并按厂家产品说明施工。4.2.8屋面上的天窗、管道出屋面的构造及太阳能热水器的的安装参照相关国标图集。
4.2.9门窗与墙骨架间应设置门窗框架，以保证门窗的稳定性及其周边外部效果，门窗与其框架间的缝隙采用聚氨酯发泡材料和密封膏进行保温及防水处理4.2.10图集中的泛水板、封檐板，包角板等除成品外，可采用1mm厚铝板或厚度大于0.6mm的彩钢板弯制而成。图集中连接件、固定件等配件，其强度及锚固能力应满足具体工程承载能力的要求，并经计算确定。5轻钢框架体系要求
5.1轻钢框架体系住宅是以热轧型钢、高频焊接H型钢、冷说明
图集号
审核张树君 机应校对丛明路匹明意设计姜忆南善页
05J910-1
弯型方管等构件构成承重框架，以复合幕墙或填充墙为围护体系的一种房屋形式。
5.2钢结构构件所采用的钢材应符合现行国家标准《碳素结构钢》GB/T700或《低合金高强度结构钢》GB/T1591的规定。5.2.1钢结构构件宜采用喷砂（丸）除锈，涂Y53-32铁红油性防锈底漆两道，F04-1各色酚醛磁漆面漆两道，漆膜厚度不小于100。高腐蚀性地区应采用防护性能更高的涂层。5.2.2外露的钢结构构件应根据设计要求用喷涂防火涂料或有效的包覆防火材料等措施进行处理，各种防火材料应经过防火部门认证。
5.2.3钢结构的加工制作应满足有关标准及规范的要求，其施工安装执行《钢结构工程施工质量验收规范》BG50205-20015.3幕墙及填充墙与钢结构连接可参考相关国标图集，本图集仅示出一种保温复合系列板材的相关构造及两种工广化生产的轻钢框架住宅。
5.3.1本图集中的复合保温系列板材是以粉煤灰为填充料、以硫铝酸盐为胶结料、以聚苯乙烯泡沫塑料为芯材、以玻纤网格布为增强材料，经特殊工艺制成的一种轻质板材。5.3.2墙板的安装：在首层混凝土地面或结构楼板上放线，按间距600mm以射钉固定U型卡子，随后在墙板四周涂满专用胶粘剂进行墙板安装，板缝间胶粘剂应饱满，墙板之间应尽量靠紧。待第一层板胶粘剂凝固后，在其表面按梅花状点布胶粘剂，然后按第一层板的安装方法进行第二层板的安装。两层板的板续应错缝200mm以上。5.3.3门窗洞口两侧采用特制的门窗洞口板，洞口上方采用横置的墙板作为过梁，其尺寸按个体工程设计。其他非标准板可现场切割。
5.3.4楼板支承长度不小于50mm，板面上应铺设Φ3@500双向钢筋网，浇筑50mm厚1：1膨胀珍珠岩水泥砂浆叠合层。5.3.5墙面饰面基层做法：板缝及门窗边缝粘贴100mm宽玻纤网格布，墙角粘贴200m宽玻纤网格布，用专用粘结剂补齐找平，待粘结剂干燥后抹6~8mm厚聚合物砂浆，压入两道玻纤网格布作为外墙饰面基层，外墙饰面见具体工程设计。内墙在聚合物水泥砂浆面上再用专用胶粘剂粘贴一层12mm厚纸石膏板，内墙饰面可参见本图集中密肋体系的内墙工程做法，有水房间墙面在抹聚合物水泥砂浆前，先按要求涂刷防水涂料。5.3.6墙面安装开关、插座及吊挂件：根据工程设计先在墙面钻孔，用专用胶粘剂粘结预埋件，待粘结强度达到要求后方可安装开关或钉挂物件等。
5.4工厂化生产的轻钢框架住宅是由多个住宅单元体组成，每个单元体在工厂完成，在建筑现场用高强螺栓连接来完成整栋住宅的建造。
5.4.1住宅的基础是在现场现浇的钢筋混凝土条形基础或箱型基础。
5.4.2住宅钢骨架由柱（≥100×100×2.3mm）、楼盖梁（>［150×150×3.2mm及【150×75×4.5mm）和屋面梁（2［200×50×2.3mm2及［200×75×3.2mm）等组成。其钢材材质应符合相关规范及技术标准，说明
图集号
审核张树君校对丛明路总研设计姜忆南善页
05J910-1
5.4.3钢骨架的防火，防脑应满足相关的规范和技术标准5.4.4构成围护系统的龙骨、面板及各种构造层的构成方式与密肋体系的围护系统类似，
5.4.5各种构配件的尺寸应满足模数协调要求。6其他
6.1钢结构住宅的防雷接地措施按国家相关规范设计。6.2 本图集所注尺寸均以mm为单位。6.3本图集详图索引方法：
详图号
05J910-1
图集号
详图页次
本图集参加编制单位
圣戈班依索维尔中国
北新房屋有限公司
北京豪斯泰克钢结构有限公司
北京中美佳合轻钢建材有限公司杜邦中国集团有限公司
上海现代房地产实业有限公司
浙江精工建设产业集团有限公司积水化学工业株式会社
北京华丽联合高科技有限公司
北京世纪宅国际住宅产业科技发展有限公司说明
审核张树君 品多校对丛明路乃明路设计姜忆南善图集号
05J910-1
屋架下弦
支座加劲件
非承重墙体
楼盖梁
内承重墙体
楼边梁
基础锚栓
扇钢带拉条
同一平面内的构件
屋面板
屋架上弦
墙架柱
墙架柱
主柱和辅柱
冷弯薄壁型钢密肋体系住宅骨架冷弯薄壁型钢密肋体系住宅骨架审核张树君 3 校对 丛明路州路设计姜忆南」善图集号
05J910-1
立面示意图
1213人14
平面示意图
1、 21. 21, 2
33人36大
外墙节点索引图
i、 2Y1、21、21、2
人13人14
图集号
审接 张树君 不红校对 丛明路二明始 设计 姜忆南善南爽
D5J910-1
400~600
400~600
附加墙渠柱
防水透气膜搭接
弹性嵌缝膏
固定件
木龙骨通长
自攻螺钉
固定件
外墙挂板
固定件
弹性嵌缝膏
配套阳角板
木龙骨通长
防水透气膜搭接
固定件
内饰面层
墙内侧面板
隔汽膜
C形钢墙架柱
（内嵌玻璃稀）
结构面板
保温通热层
防水透气膜
挂板饰面层
注：1.挂板饰面各节点详见本图集P100-P1042. 保温隔热层厚度6经热工计算确定挂板饰面外墙
审核张树君环区校对丛明路赵明呢设计 姜忆南善南图集号
05J910-1
六角镀锌钢丝网
400~600
009~00
注：保温隔热层厚度经热工计算确定>100
400~600
附加墙架柱
防水透气膜搭接
通长木方
通长木方
自攻螺钉
通长木方
防水透气膜搭接
通长本方
内饰面层
墙内侧面板
隔汽膜
C形钢墙架柱
（内嵌玻璃稀）
结构面板
保温隔热层
防水透气膜
涂料饰面层
0.5厚镀锌钢板弯成
中8孔双支错开排列
阳角防护条
涂料饰面外墙
审核张树君政校对赵明路监明球设计姜忆南善图集号
05J910-1
