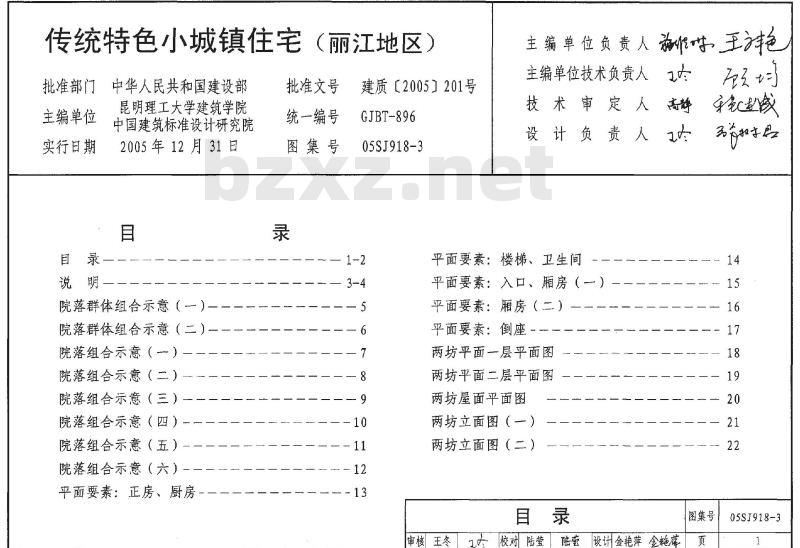

【05SJ918-3】 传统特色小城镇住宅--丽江地区

传统特色小城镇住宅
（丽江地区）
批准部门
主编单位
实行日期
中华人民共和国建设部
昆明理工大学建筑学院
中国建筑标准设计研究院
2005年12月31日
目录一
说明一
院落群体组合示意（-）-
院落群体组合示意（二）
院落组合示意（）-
院落组合示意（二）
院落组合示意（三）一
院落组合示意（四）一一
院落组合示意（五）一
院落组合示意（六）一
平面要素：正房、厨房一、
批准文号
统一编号
图集号
建质【2005】201号
GJBT-896
05SJ918-3
— - 11
主编单位负责人叶王艳
主编单位技术负责人
技术审定人
设计负责人
平面要素：楼梯、卫生间
平面要素：入口、厢房（一），平面要素：厢房（二）
平面要素：倒座～
两坊平面一层平面图
两坊平面二层平面图
两坊屋面平面图
两坊立面图（-）
两坊立面图（二）
审核王冬达校对陆莹陆设训金艳萍金艳萍P
图集号
05SJ918-3

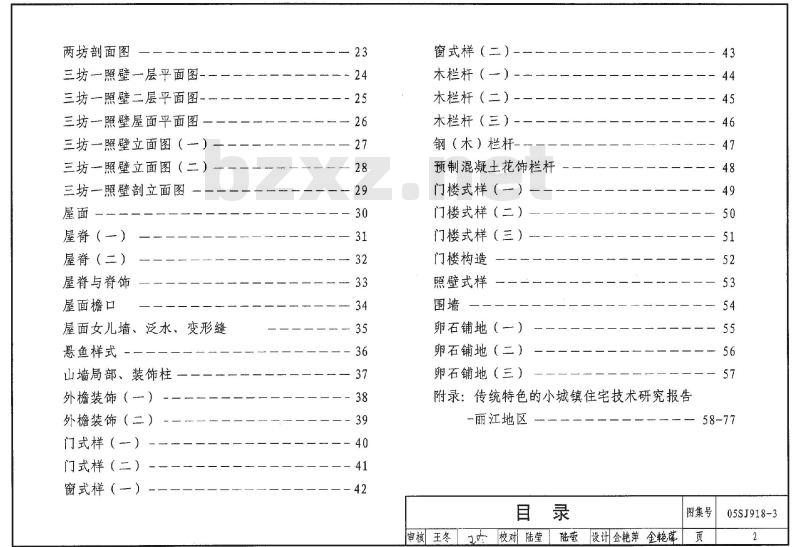

两坊剖面图
三坊-照壁一层平面图-
三坊一照壁二层平面图-
三坊一照壁屋面平面图
三坊照壁立面图（）
三坊一照壁立面图（二）
三坊一照壁剖立面图
屋脊（一）
屋脊（二）
屋脊与脊饰
屋面檐口
屋面女儿墙、泛水、变形缝
悬鱼样式
山墙局部、装饰柱
外檐装饰（）
外檐装饰（二）
门式样（一）-，
门式样（二）－
窗式样（一），
窗式样（二）
木栏杆（一）
木栏杆（二）－
木栏杆（三）-一
钢（木）栏杆-，
预制混凝土花饰栏杆
门楼式样（）
门楼式样（二）一
门楼式样（三）一
门楼构造
照壁式样
卵石铺地（一）
卵石铺地（二）
卵石铺地（三）
附录：传统特色的小城镇住宅技术研究报告-丽江地区
审核王冬校对陆莹陆莹设金艳萍金艳萍43
—— 56
图集号
05SJ918-3

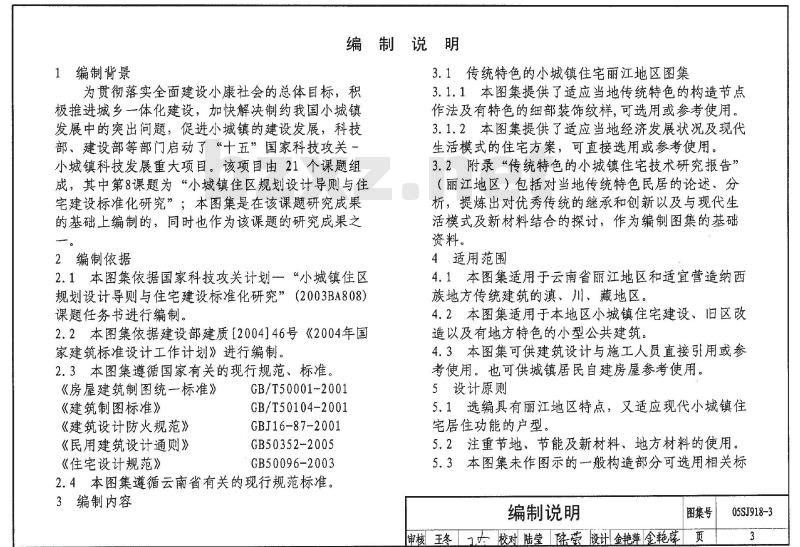

1编制背景
编制说明
3.1传统特色的小城镇往住宅丽江地区图集为贯彻落实全面建设小康社会的总体自标，积极推进城乡一体化建设，加快解决制约我国小城镇发展中的突出问题，促进小城镇的建设发展，科技部、建设部等部门启动了“十五”国家科技攻关一小城镇科技发展重大项目。该项目由21个课题组成，其中第8课题为“小城镇住区规划设计导则与住宅建设标准化研究”；本图集是在该课题研究成果的基础上编制的，同时也作为该课题的研究成果之。
2编制依据
2.1本图集依据国家科技攻关计划一“小城镇住区规划设计导则与住宅建设标准化研究”（2003BA808）课题任务书进行编制。
2.2本图集依据建设部建质[2004146号《2004年国家建筑标准设计工作计划》进行编制。2.3本图集遵循国家有关的现行规范、标准。《房屋建筑制图统一标准》
《建筑制图标准》
《建筑设计防火规范》
《民用建筑设计通则》
《住宅设计规范》
GB/T50001-2001
GB/T50104-2001
GBJ16-87-2001
GB50352--2005
GB50096-2003
2.4本图集遵循云南省有关的现行规范标准。3编制内容
3.1.1本图集提供了适应当地传统特色的构造节点作法及有特色的细部装饰纹样，可选用或参考使用。3.1.2本图集提供了适应当地经济发展状况及现代生活模式的住宅方案，可直接选用或参考使用。3.2附录“传统特色的小城镇住宅技术研究报告”（丽江地区）包括对当地传统特色民居的论述、分析，提炼出对优秀传统的继承和创新以及与现代生活模式及新材料结合的探讨，作为编制图集的基础资料。
4适用范围
4.1本图集适用于云南省丽江地区和适宜营造纳西族地方传统建筑的滇、川、藏地区。4.2本图集适用于本地区小城镇住宅建设、旧区改造以及有地方特色的小型公共建筑。4.3本图集可供建筑设计与施工人员直接引用或参考使用。也可供城镇居民自建房屋参考使用。5设计原则
5.1选编具有丽江地区特点，又适应现代小城镇住宅居住功能的产型。
5.2注重节地、节能及新材料、地方材料的使用。5.3本图集未作图示的一般构造部分可选用相关标编制说明
图集号
审核王冬校对陆莹陈莹设计金艳萍金艳萍页
05SJ918-3

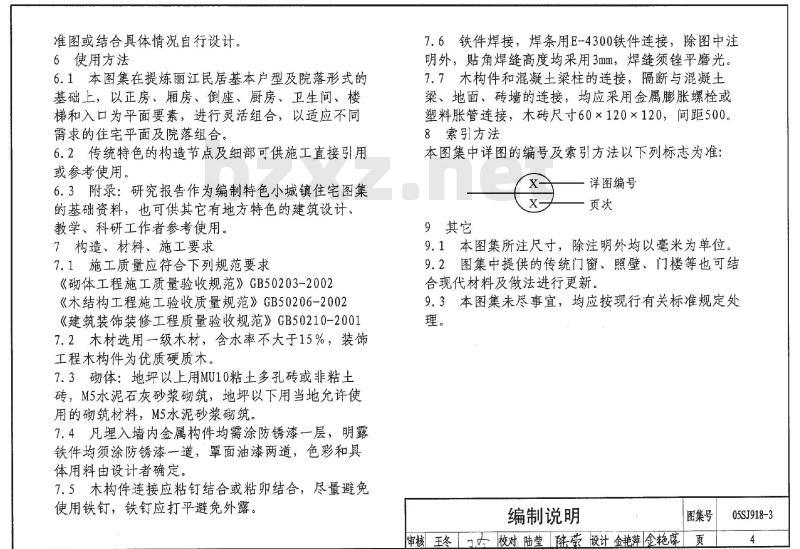

准图或结合具体情况自行设计。6使用方法
6.1本图集在提炼丽江民居基本户型及院落形式的基础上，以正房、厢房、倒座、厨房、卫生间、楼梯和入口为平面要素，进行灵活组合，以适应不同需求的住宅平面及院落组合。
6.2传统特色的构造节点及细部可供施工直接引用或参考使用。
6.3附录：研究报告作为编制特色小城镇住宅图集的基础资料，也可供其它有地方特色的建筑设计、教学、科研工作者参考使用。
7构造、材料、施工要求
7.1施工质量应符合下列规范要求《砌体工程施工质量验收规范》GB50203-2002《木结构工程施工验收质量规范》GB50206-2002《建筑装饰装修工程质量验收规范》GB50210-20017.2木材选用一级木材，含水率不大于15%，装饰工程木构件为优质硬质木。
7.3砌体：地坪以上用MU10粘土多孔砖或非粘土砖，M5水泥石灰砂浆砌筑，地坪以下用当地允许使用的砌筑材料，M5水泥砂浆砌筑。7.4凡埋入墙内金属构件均需涂防锈漆一层，明露铁件均须涂防锈漆一道，罩面油漆两道，色彩和具体用料由设计者确定。
7.5木构件连接应粘钉结合或粘卯结合，尽量避免使用铁钉，铁钉应打平避免外露。7.6铁件焊接，焊条用E-4300铁件连接，除图中注明外，贴角焊缝高度均采用3mm，焊缝须锉平磨光。7.7木构件和混凝土梁柱的连接，隔断与混凝土梁、地面、砖墙的连接，均应采用金属膨胀螺栓或塑料胀管连接，木砖尺寸60×120×120，间距5008　索引方法
本图集中详图的编号及索引方法以下列标志为准：一详图编号
一页次
9其它
9.1本图集所注尺寸，除注明外均以毫米为单位9.2图集中提供的传统门窗、照壁、门楼等也可结合现代材料及做法进行更新。
9.3本图集未尽事宜，均应按现行有关标准规定处理。
编制说明
图集号
审核王冬大校对陆莹莹设计金艳萍金艳萍」页05SJ918-3

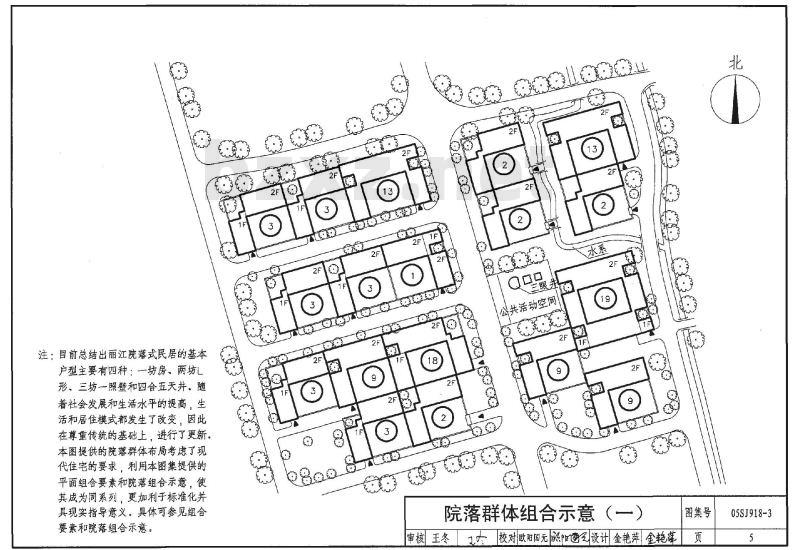

注：目前总结出丽江院落式民居的基本户型主要有四种：一坊房、两坊L形、三坊一照壁和四合五天井。随着社会发展和生活水平的提高，生活和居住模式都发生了改变，因此在尊重传统的基础上，进行了更新本图提供的院落群体布局考虑了现代住宅的要求，利用本图集提供的平面组合要素和院落组合示意，使其成为同系列，更加利于标准化并具现实指导意义。具体可参见组合要素和院落组合示意。
共活动空间
院落群体组合示意（一）
审核王冬校对欧阳国元照阳设计金艳萍金艳萍图集号
05SJ918-3
注：相对于现代住区的规矩和严整，本图旨在展示一种更为亲切自然的群体布局，一种在尊重实际情况基础之上所进行的探索。通过本图集提供的平面组合元素和部分院落组合示意，同时结合实际情况，进行灵活组合和适当变形，即可形成既尊重传统又具有时代性的群体布局。2
四方街
院落群体组合示意
审核王冬校对欧阳国元照孔设计金艳萍金艳薛北
图集号
05SJ918-3
（?3）
注1：丰富的院落组合是丽江民居的重要特色。根据不同的生活方
式和空间布局，提供各具特色
的、典型性的组合方式，充分
考虑传统空间与现代功能的结
合，体现时代性。本图集采用
不同的要素进行院落组合，并
以不同的符号表示各组合要素，符号Z、X、C、W、T、R分
别表示正房、厢房、厨房、卫
生间、楼梯、入口等要素，详
见13－17页。组合时，乙和
X系列要素中以（）形式表示
可包含C、W、T、R要素系列
此外，单坊组合已融入本图集
院落组合系列，不单独出图。
根据提供的要素组合，可确定
院落的尺度。
注2：本图提供的①－④系列
院落组合形式为两坊L型
主要适用3～6人之家，宅基
地面积为220～320m2，
此范围之外也可根据实际情况
选用，并利用各要素进行灵活
组合。
院落组合示意（一）
审核王冬校对金艳萍金艳萍设计陆莹陆莹图集号
05SJ918-3
（?）
院落组合示意（二）
注：本图提供的③－③
系列院落组合形式为
两坊L型，主要适用
3～6人之家，宅基地
面积为260~330m,
此范围之外也可根据
实际情况选用，并利
用要素具体灵活组合。
图集号
校对金艳萍金艳萍设计陆莹陆蜜审核王冬
05SJ918-3
（?）
院落组合示意（三）
注：本图提供的③一②
系列院落组合形式为
两坊L型，主要适用
3～6人之家，宅基地
面积为250~390m2
此范围之外也可根据
实际情况选用，并利
用要素具体灵活组合。
图集号
审核王冬校对金艳萍金艳萍设计陆莹陆莺
05SJ918-3
（?）
（?）
(③）
（@）
（@）
(R3)）
院落组合示意（四）
注1：本图提供的13-16
系列院落组合形式为
三坊一照壁，宅基地
面积320～400m2
主要适用人口较多的
家庭，也可兼顾商业
用途，同时，此范闺
之外，可以根据实际
情况选用，并利用要
素具体灵活组合。
图集号
审核王冬校对金艳萍金艳草设计陆莹陆莹页
05SJ918-3
（?）
（（R3)）
（(W3)）
((W3)）
((3)@)或(
（?）
（?③）
院落组合示意（五）
注1：本图提供的(
系列的院落组合形式
为三坊一照壁，宅基
地面积340～400m2
主要适用于人口较多
的家庭.同时，此范围
之外，可以根据实际
情况选用，并利用要
素具体灵活组合。
注2：本图提供的9-29
系列院落组合形式为
四合五天井，宅基地
面积应大于380m2
主要适用于商业用途
也可以兼顾人口较多
的家庭，同时，此范
围之外，可以根据实
际情况选用，并利用
要素具体灵活组合。
图集号
审核王冬校对金艳萍金艳萍设计陆莹陆页
05SJ918-3bzxZ.net
（?）
（③）
@或③
院落组合示意（六）
注2：本图提供的21-22
系列院落组合形式为
四合五天井，宅基地
面积应大于400m，
主要适用于商业用途
也可以兼顾人口较多
的家庭，同时，此范
围之外、也可根据实
际情况选用，并利用
要素具体灵活组合。
注2：本图提供的23-24
系列的院落组合形式
为四合五天井，宅基
地面积应大于400m2
主要适用于人口较多
的家庭,同时，此范围
之外，可以根据实际
情况选用，并利用要
素具体灵活组合。
图集号
审核王冬1大校对金艳萍金艳萍 设计陆莹陆兹页
05SJ918-3
