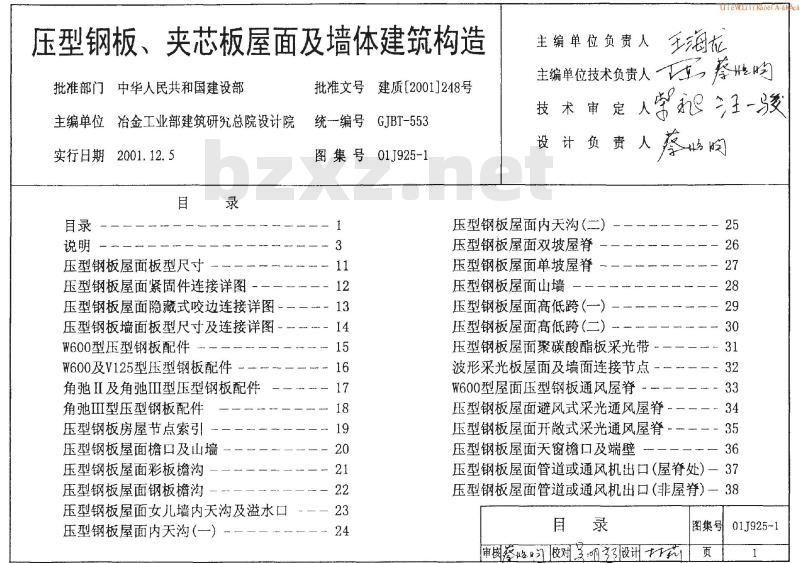

【01J925-1】 压型钢板、夹芯板屋面及墙体建筑构造

压型钢板、夹芯板屋面及墙体建筑构造批准文号建质[2001]248号
批准部门中华人民共和国建设部主编单位、冶金工业部建筑研究总院设计院实行日期2001.12.5
压型钢板屋面板型尺寸
压型钢板屋面紧固件连接详图
压型钢板屋面隐藏式咬边连接详图-压型钢板墙面板型尺寸及连接详图-W600型压型钢板配件
W600及V125型压型钢板配件
角弛II及角弛Ⅲ型压型钢板配件角驰Ⅱ型压型钢板配件
压型钢板房屋节点索引
压型钢板屋面檐口及山墙
压型钢板屋面彩板檐沟
压型钢板屋面钢板檐沟
压型钢板屋面女儿墙内天沟及溢水口一压型钢板屋面内天沟（一一）
统一编号　GJBT-553
图集号01J925-1
主编单位负责人
WLiiiKaoeiA-al
王海龙
主编单位技术负责人一
技术审定人
设计负责人
压型钢板屋面内天沟（二）
压型钢板屋面双坡屋脊
压型钢板屋面单坡屋脊
压型钢板屋面山墙
压型钢板屋面高低跨（一）
压型钢板屋面高低跨（二）
压型钢板屋面聚碳酸酯板采光带-波形采光板屋面及墙面连接节点-W600型屋面压型钢板通风屋脊
压型钢板屋面避风式采光通风屋瓷～压型钢板屋面开散式采光通风屋脊-压型钢板屋面天窗檐口及端壁
— 27
压型钢板屋面管道或通风机出口（屋脊处）一37压型钢板屋面管道或通风机出口（非屋脊）38目录
图集号
01J925-1
审核系格司校对三33股讯

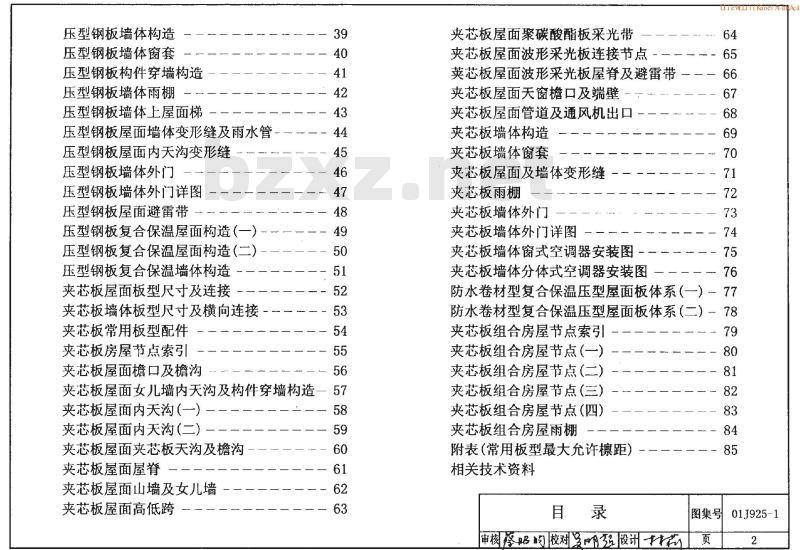

压型钢板墙体构造
压型钢板墙体窗套
压型钢板构件穿墙构造
压型钢板墙体雨棚
压型钢板墙体上屋面梯
压型钢板屋面墙体变形缝及雨水管、压型钢板屋面内天沟变形缝
压型钢板墙体外门
压型钢板墙体外门详图
压型钢板屋面避雷带
压型钢板复合保温屋面构造（一）-压型钢板复合保温屋面构造（二）压型钢板复合保温墙体构造
夹芯板屋面板型尺寸及连接
夹芯板墙体板型尺寸及横向连接夹芯板常用板型配件
夹芯板房屋节点索引
夹芯板屋面檐口及檐沟
夹芯板屋面女儿墙内天沟及构件穿墙构造一57夹芯板屋面内天沟（一)
夹芯板屋面内天沟（二）
夹芯板屋面夹芯板天沟及檐沟
夹芯板屋面屋脊
夹芯板屋面山墙及女儿墙
夹芯板屋面高低跨
夹芯板屋面聚碳酸酯板采光带
夹芯板屋面波形采光板连接节点-JieWLiiiKaoeiA-ak
荚芯板屋面波形采光板屋脊及避雷带——— 66夹芯板屋面天窗檐口及端壁
夹芯板屋面管道及通风机出口
夹芯板墙体构造
夹芯板墙体窗套
夹芯板屋面及墙体变形缝一
夹芯板雨棚
夹芯板墙体外门
夹芯板墙体外门详图
夹芯板墙体窗式空调器安装图bZxz.net
夹芯板墙体分体式空调器安装图67
防水卷材型复合保温压型屋面板体系（一）一77防水卷材型复合保温压型屋面板体系（二）78夹芯板组合房屋节点索引
夹芯板组合房屋节点（一）
夹芯板组合房屋节点(二)
夹芯板组合房屋节点（三）
夹芯板组合房屋节点（四）
夹芯板组合房屋雨棚
附表（常用板型最大允许標距）相关技术资料
审核疼品司校对强设讯艺
图集号
01J925-1

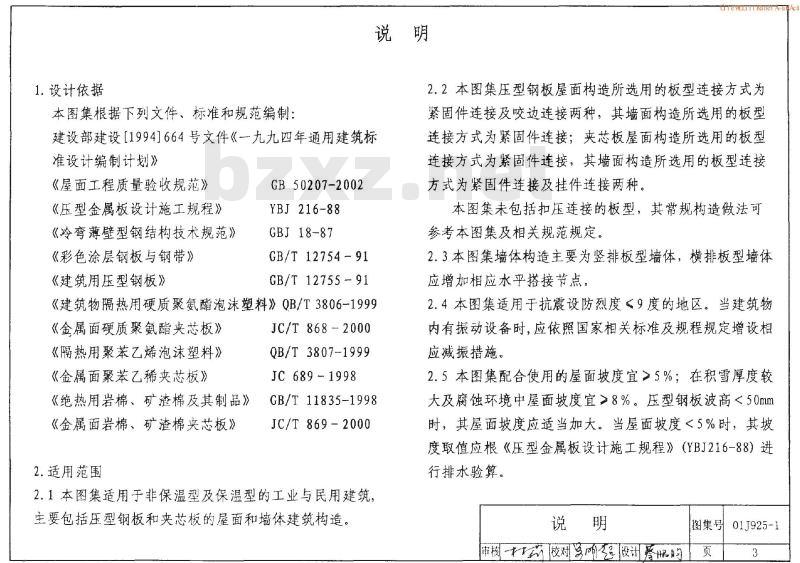

1.设计依据
本图集根据下列文件、标准和规范编制：说明
iewLiiiKaoeiA-a
2.2本图集压型钢板屋面构造所选用的板型连接方式为紧固件连接及咬边连接两种，其墙面构造所选用的板型建设部建设［1994]664号文件《-九九四年通用建筑标准设计编制计划》
《屋面工程质量验收规范》
《压型金属板设计施工规程》
《冷弯薄壁型钢结构技术规范》《彩色涂层钢板与钢带》
《建筑用压型钢板》
GB 50207-2002
YBJ 216-88
GBJ 18-87
GB/T 12754 -91
GB/T 1275591
《建筑物隔热用硬质聚氨酯泡沫塑料》QB/T3806-1999《金属面硬质聚氨酯夹芯板》
《隔热用聚苯乙烯泡沫塑料》
《金属面聚苯乙稀夹芯板》
《绝热用岩棉、矿渣棉及其制品》《金属面岩棉、矿渣棉夹芯板》2.适用范围
JC/T 868-2000
QB/T 3807-1999
JC 689 -1998
GB/T 11835-1998
JC/T 869-2000
2.1本图集适用于非保温型及保温型的工业与民用建筑，主要包括压型钢板和夹芯板的屋面和墙体建筑构造。连接方式为紧固件连接；夹芯板屋面构造所选用的板型连接方式为紧固件连接，其墙面构造所选用的板型连接方式为紧固件连接及挂件连接两种。本图集未包括扣压连接的板型，其常规构造做法可参考本图集及相关规范规定。
2.3本图集墙体构造主要为竖排板型墙体，横排板型墙体应增加相应水平搭接节点：
2.4本图集适用于抗震设防烈度≤9度的地区。当建筑物内有振动设备时，应依照国家相关标准及规程规定增设柜应减振措施。
2.5本图集配合使用的屋面坡度宜>5%：在积雪厚度较大及腐蚀环境中屋面坡度宜>8%。压型钢板波高<50mm时，其屋面坡度应适当加大。当屋面坡度<5%时，其坡度取值应根《压型金属板设计施工规程》（YBJ216-88）进行排水验算。
图集号
市核中校对品设计整服的页
01J925-1

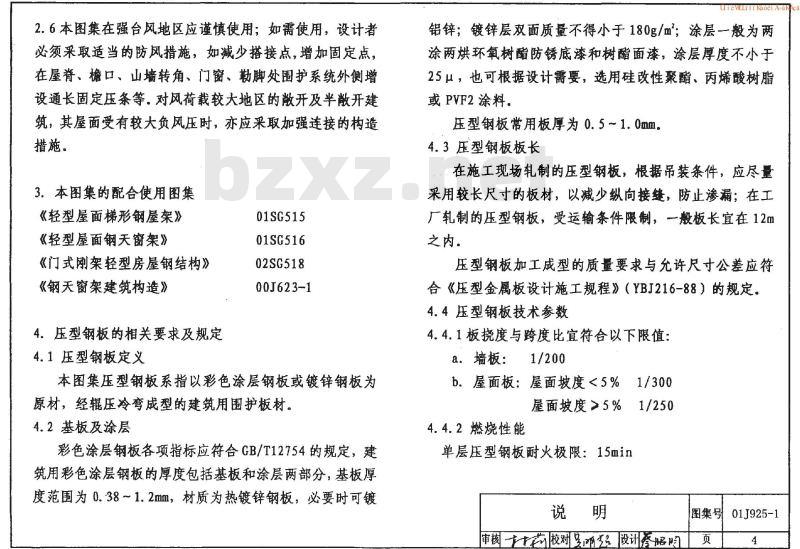

2.6本图集在强台风地区应谨慎使用；如需使用，设计者必须采取适当的防风措施，如减少搭接点，增加固定点，在屋脊、檐口、山墙转角、门窗、勒脚处围护系统外侧增设通长固定压条等。对风荷载较大地区的散开及半散开建筑，其屋面受有较大负风压时，亦应采取加强连接的构造措施。
3．本图集的配合使用图集
《轻型屋面梯形钢屋架》
《轻型屋面钢天窗架》
《门式刚架轻型房屋钢结构》
《钢天窗架建筑构造》
4.压型钢板的相关要求及规定
4.1压型钢板定义
01SG515
01SG516
02SG518
00J623-1
本图集压型钢板系指以彩色涂层钢板或镀锌钢板为原材，经辊压冷弯成型的建筑用围护板材。4.2基板及涂层
彩色涂层钢板各项指标应符合GB/T12754的规定，建筑用彩色涂层钢板的厚度包括基板和涂层两部分，基板厚度范围为0.38～1.2mm，材质为热镀锌钢板，必要时可镀iiKaoeiA
铝锌；镀锌层双面质量不得小于180g/m；涂层一般为两涂两烘环氧树酯防锈底漆和树酯面漆，涂层厚度不小于25μ，也可根据设计需要，选用硅改性聚酯、丙烯酸树脂或PVF2涂料。
压型钢板常用板厚为0.5~1.0mm。4.3压型钢板板长
在施工现场轧制的压型钢板，根据吊装条件，应尽量采用较长尺寸的板材，以减少纵向接缝，防止渗漏；在工厂轧制的压型钢板，受运输条件限制，一般板长宜在12m之内。
压型钢板加工成型的质量要求与充许尺寸公差应符合《压型金属板设计施工规程》（YBJ216-88）的规定。4.4压型钢板技术参数
4.4.1板挠度与跨度比宜符合以下限值：a．墙板：1/200
b.屋面板：屋面坡度<5%1/300
屋面坡度>5%
4.4.2燃烧性能
单层压型钢板耐火极限：15min
图集号
01J925-1
审核药校对明强设计落服明

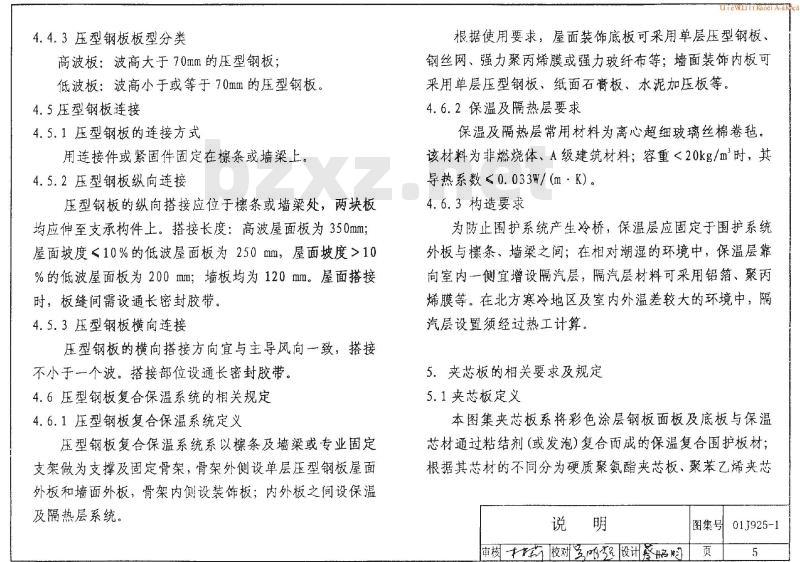

4.4.3压型钢板板型分类
高波板：波高大于70mm的压型钢板；低波板：波高小于或等于70mm的压型钢板。4.5压型钢板连接
4.5.1压型钢板的连接方式
用连接件或紧固件固定在条或墙梁上。4.5.2压型钢板纵向连接
压型钢板的纵向搭接应位于条或墙梁处，两块板均应伸至支承构件上。搭接长度：高波屋面板为350mm屋面坡度<10%的低波屋面板为250mm，屋面坡度≥10%的低波屋面板为200mm；墙板均为120mm。屋面搭接时，板缝间需设通长密封胶带。4.5.3压型钢板横向连接
压型钢板的横向搭接方向宜与主导风向一致，搭接不小于一个波。搭接部位设通长密封胶带。4.6压型钢板复合保温系统的相关规定4.6.1压型钢板复合保温系统定义压型钢板复合保温系统系以擦条及墙梁或专业固定支架做为支撑及固定骨架，骨架外侧设单层压型钢板屋面外板和墙面外板，骨架内侧设装饰板；内外板之间设保温及隔热层系统。
UfewLrTr Kaoei Aak
根据使用要求，屋面装饰底板可采用单层压型钢板、钢丝网、强力聚丙烯膜或强力玻纤布等；墙面装饰内板可采用单层压型钢板、纸面石膏板、水泥加压板等。4.6.2保温及隔热层要求
保温及隔热层常用材料为离心超细玻璃丝棉卷毡。该材料为非燃烧体、A级建筑材料；容重<20kg/m时，其导热系数≤0.033W/(m·K）。
4.6.3构造要求
为防止围护系统产生冷桥，保温层应固定于围护系统外板与条、墙梁之间；在相对潮湿的环境中，保温层靠向室内一侧宜增设隔汽层，隔汽层材料可采用铝箔、聚丙烯膜等。在北方寒冷地区及室内外温差较大的环境中，隔汽层设置须经过热工计算。
5.夹芯板的相关要求及规定
5.1夹芯板定义
本图集夹芯板系将彩色涂层钢板面板及底板与保温芯材通过粘结剂（或发泡）复合而成的保温复合围护板材；根据其芯材的不同分为硬质聚氨酯夹芯板、聚苯乙烯夹芯说明
图集号（
01J925-1
审核校对乡啊设讯蔡时！页
板、岩棉夹芯板。
5.2夹芯板板厚
夹芯板板厚范围为30~250mm，建筑围护常用夹芯板厚度范围为50~100mm；彩色钢板厚度为0.5mm、0.6mm，如条件允许，经过计算屋面板底板和墙板内侧板也可采用0.4mm厚彩色钢板。
5.3夹芯板板长
夹芯板为工厂生产产品，受运输条件限制其板长一般宜在12m之内。
5.4夹芯板连接
5.4.1夹芯板的连接方式
有骨架的轻型钢结构房屋采用紧固件或连接件将夹！芯板固定在擦条或墙梁上；无骨架的小型房屋可通过连接件将夹芯板组合成型，成为板自承重的盒子式组合房屋。5.4.2夹芯板纵向连接
夹芯板屋面的纵向搭接应位于擦条处，两块板均应伸至支承构件上，每块板支座长度>50mm，为此搭接处应改用双擦或擦条一侧加焊通长角钢。夹芯板屋面纵向搭接长度（面层彩色钢板）：屋面坡度10%时为200mm，屋面坡度<10%时为250mm。搭接部位均应设密封胶带。夹芯板墙面的横向连接方式通常为插ie WLiiiKaoeiAak!
接式，其纵向连接较为不易，故插接式连接的墙板应尽量避免纵向连接。
5.4.3夹芯板横向连接
夹芯板屋面横向连接为搭接，尺寸按具体板型确定：夹芯板墙面一般为插接，连接方向宜与主导风向一致，5.5夹芯板技术参数
5.5.1夹芯板挠度与跨度比宜符合以下限值：a.硬质聚氨酯夹芯板
b.聚苯乙烯夹芯板
C．岩棉夹芯板
5.5.2燃烧性能
a.硬质聚氨酯夹芯板：B1级建筑材料：b.聚苯乙烯夹芯板：阻燃型（ZR），氧指数>30%；C．岩棉夹芯板：厚度>80mm，耐火极限>60min;厚度<80mm，耐火极限>30mim。
5.5.3导热系数
a。硬质聚氨酯夹芯板：<0.033W/(m·K)；b.聚苯乙烯夹芯板：<0.041W/(m·K);c．岩棉夹芯板：<0.038W/(m·K）。说明
图集号
审核药校对益部强设计登证间页01J925-1
5.5.4夹芯板芯材的技术要求
a.硬质聚氨醋夹芯板：芯材应符合QB／T3806-1999的规定，体积密度>30kg/m2，粘结强度应≥0.09MPa。b.聚苯乙烯夹芯板：芯材应符合0B／T3807一1999的规定，体积密度≥18kg/m，粘结强度应≥0.1MPa。C.岩棉夹芯板：芯材应符合GB/T11835一1998的规定，体积密度应≥100kg/m。粘结强度应>0.06MPa。5.5.5面密度要求
a.硬质聚氨酯夹芯板面密度允许值见表5.5.5-1表5.5.5-1
硬质聚氨酯夹芯板面密度允许值面密度kg/m2>
b．聚苯乙烯夹芯板面密度允许值见表5.5.5-2表5.5.5-2
聚苯乙烯夹芯板面密度允许值
面密度kg/m>
C.岩棉夹芯板面密度允许值见表5.5.5-3表5.5.5-3
岩棉夹芯板面密度允许值
面密度kg/m2>
5.5.6夹芯板外观质量要求见表5.5.6表5.5.6
夹芯板外观质量要求表
质量要求
UiewLiiiKaoei AakAc
板面平整；无明显凹凸、翘曲、变形；表面清洁；色泽均匀；无胶痕、油污、无明显划痕、磕碰、伤痕等。表面清洁，无胶痕与油污
除卷边与切割边外，其余板面无明显划痕、磕碰、伤痕等。
切口平直；切面整齐；无毛刺；板边缘无明显翘角，脱胶与波浪形；面板宜向内弯。芯板切面应整齐；无大块剥落：块与块之间接缝无明显间隙；面材与芯材之间粘结牢固；芯材密实5.5.7夹芯板尺寸允许偏差见表5.5.7表5.5.7
允许偏差
夹芯板尺寸允许偏差表
<3000>3000
对角线差
长度<3000长度>3000
图集号
审核校对总33设训落招周
01J925-1
6.·压型钢板及夹芯板辅件要求6.1固定钢支架
主要用于将压型钢板屋面板固定在擦条上。如屋面板高度小于70mm，可不设固定支架。固定支架与擦条的连接采用焊接或自攻螺钉连接，固定支架与压型钢板连接采用自攻螺钉或专业咬边机咬边连接。6.2自攻螺钉
主要用于压型钢板、夹芯板、异型板等与条、墙梁及钢支架的连接，位于擦条或墙梁上的板与板的纵向连接处，连接点间距<350mm，并且每块板与同一根擦条或墙梁的连接不得少于三点；在板中间非纵向连接处，板材与擦条或墙梁的连接点不得少于两点；在屋脊、檐口处的连接点宜适当加密。
6.3拉铆钉
主要用于板与板的连接，拉铆钉间距一般为100～500mm，本图除注明外均为250mm。6.4膨胀螺栓
用于彩色钢板、连接构件与砌体或混凝土结构固定，中距<350mm。
6.5固定位置要求
自攻螺钉、拉铆钉用于屋面时设于波峰；用于墙面时设于波谷。自攻螺钉所配密封橡胶盖垫必须齐全、防水可靠。拉铆钉外露钉头处应涂中性硅酮密封胶。6.6连接件规格表见表6.6
自攻螺钉
拉铆钉
膨胀螺栓
固定支架
6.7辅材
连接件规格表
ST5. 5 × 65 、115、
165、200、255
Φ4×10、Φ4×12
Φ5×12、Φ5×18
M5 × 35、M8 × 50
按板型确定
Q235镀锌钢、带防水
帽、乙丙胶垫及压盖
F型铝制抽芯拉铆钉
Q235镀锌钢、乙丙胶垫
Q235镀锌钢板
密封胶带：MF8501丁基橡胶密封胶带：密封条：10×20mm软质聚氨脂密封胶条；泡沫堵头：软质聚氨酯制品，不干胶粘贴；密封胶：聚硫、硅酮或其他优质中性耐候密封胶：工字铝、角铝：市售成品。
6.8异型板
包括屋脊板、泛水板、封檐板、包角板等：异型板宜说．明
审核校对三而强设计蔡援吃
图集号
01J925-1
采用与屋面板、墙面板材料相同的彩色钢板经弯板机弯制成型：厚度应≥0.6mm；屋脊板、封檐板、包角板及泛水板等配件之间的搭接方向宜与主导风向一致，搭接长度？150mm，中间用密封胶带密封、拉铆钉连接，拉铆钉横向中距200mm，外露钉头涂密封胶，拉铆钉尽可能避开屋面板波谷。
6.9采光板
采光板种类包括聚碳酸酯板（阳光板）和合成树脂板（玻璃钢板）等，其构造特点及技术数据参见专业厂家样本：板材性能应满足国家相关规定要求。6.10使用年限要求
上述连接件、辅件、采光板的使用年限宜大于或等于压型钢板、夹芯板板材使用年限，以保证围护体系的整体使用年限满足相关要求。
7．板型编号
7.1压型钢板编号
由压型钢板代号（YX）及规格尺寸组成。编号示例：波高为35mm、波与波之间距离为125mm、单块压型板有效宽度为750mm的压型钢板，其板型编号为：YX35-125-750（俗称V125）。7.2夹芯板编号
屋面板编号：由产品代号及规格尺寸组成。UiewLirkaoerAakA
墙面板编号：由产品代号、连接代号及规格尺寸组成。产品代号：硬质聚氨酯夹芯板：JYJB；聚苯乙烯夹芯板：JJB：岩棉夹芯板：JYB。
连接代号：插接式挂件连接：Qa；插接式紧固件连接：Qb;拼接式紧固件连接：Qc。
标记示例：波高为42mm、波与波之间间距为333mm、单块夹芯板有效宽度为1000mm的硬质聚氨酯夹芯板屋面板。其板型编号为：JYJB42-333-1000：单块夹芯板有效宽度为1000mm、插接式挂件连接的硬质聚氧酯夹芯板墙板，其板型编号为：JYJB－Qa1000，8．详图统一说明
8.1本图集所注尺寸均以毫米为单位。8.2凡图中未标注的尺寸，均按具体工程设计确定，8.3条、墙梁均表示为冷湾薄壁C型钢，可根据工程设计采用Z形钢、H型钢或角钢等载面。图中C型钢墙梁为说明
图集号01J925-1
审核校对以而强段讯整培的页
开口向上，也可采用开口向下，8.4外檐沟在条件不允许时可不找坡，内檐沟及内天沟宜按图找0.5%坡。
8.5钢板天沟沿长度方向连接时，可在天沟接缝外侧周边加3×100mm钢衬板围焊或顺坡度方向施焊，8.6采用内天沟时，为避免北方寒冷地区天沟因积雪冻结造成排水不畅产生渗漏，雪后须及时进行人工清扫或沿天沟底板内侧设通长暖气管道。
8.7雨水管间距由具体设计确定，且不宜大于12m。管径d=100~150mm。雨水口位置除注明者外均位于檐沟或天沟宽度中心线上，并应避开天沟支托。8.8雨水管材质：热镀锌钢管、无缝钢管、PVC管、彩板管；上述管材均可用于钢板天沟；彩板天沟一般配合彩板管及PVC管使用。
8.9屋面应尽量避免开洞，必须开洞时，宜靠近屋脊部位。8.10本图集索引说明
详图号
01J925-1
图集号
01J925-1
图集号
详图页次
当页图示
详图页次
9.本图集参编单位
北京市北泡轻钢建材有限公司
北方赤晓组合房屋有限公司
中国京冶建设工程承包公司
北京多维联合轻钢板材有限公司北京华都宝拉建筑板材有限公司说明
iewLiiiKaoeiAak
图集号
审核名校对3段讯蔡据明页
01J925-1
YX35-125-750(V125)型压型钢板600
YX52-600(U600)型压型钢板
YX130-300-600（W600）型压型钢板34.5
YX51-360（角弛）型压型钢板
YX51-380-760（角弛ⅢI）型压型钢板666
YX114-333-666型压型钢板
压型钢板屋面板型尺寸
UiewLirrkaoeiAakAc
图集号
审核终明校对讯新
01J925-1
自攻螺钉（擦条之间
板与板用拉铆钉连接）
支架与条
自攻螺钉连接
固定支架
YX130-300-600（W600)型压型钢板屋面横向连接（宜用于大荷载大模距的屋面）板与板之间设置
通长密封胶带
自攻螺钉（擦条之间
板与板用拉铆钉连接）
YX35-125-750（V125）型压型钢板屋面横向连接（宜用于屋面防水要求较低、单坡长度较小及半开教式建筑物）625
自攻螺钉（樽条之间
板与板用拉铆钉连接）
YX35-125-750（V125）型压型钢板屋面横向连接二（宜用于单坡长度较长的屋面）拉铆钉
拉铆钉
密封胶带
通长设置
UiewLiiiKaoeiAaKAc
自攻螺钉
固定支架
W600型彩色钢板屋面纵向搭接
200~250
100~150
拉铆钉
密封胶带
通长设置
自攻螺钉
V125型彩色钢板屋面纵向搭接
压型钢板屋面紧固件连接详图
审核蔡移哟校对设讯
图集号
01J925-1
