【06SG812】 桩基承台

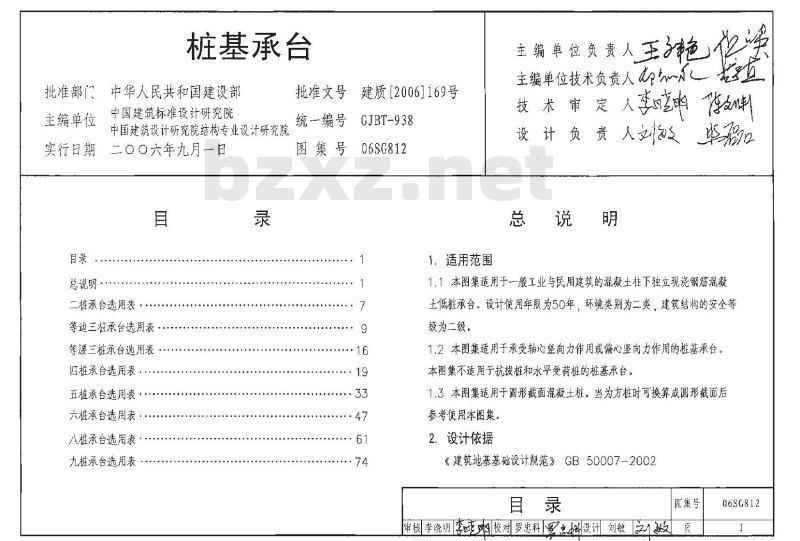

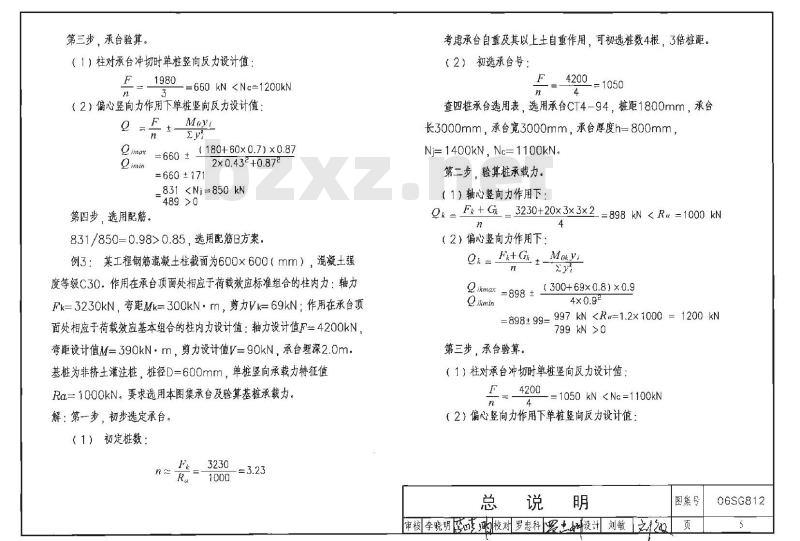

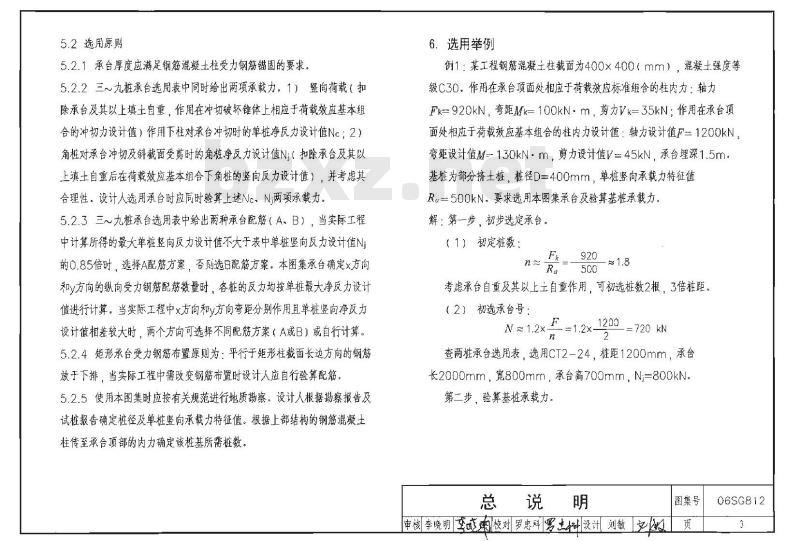

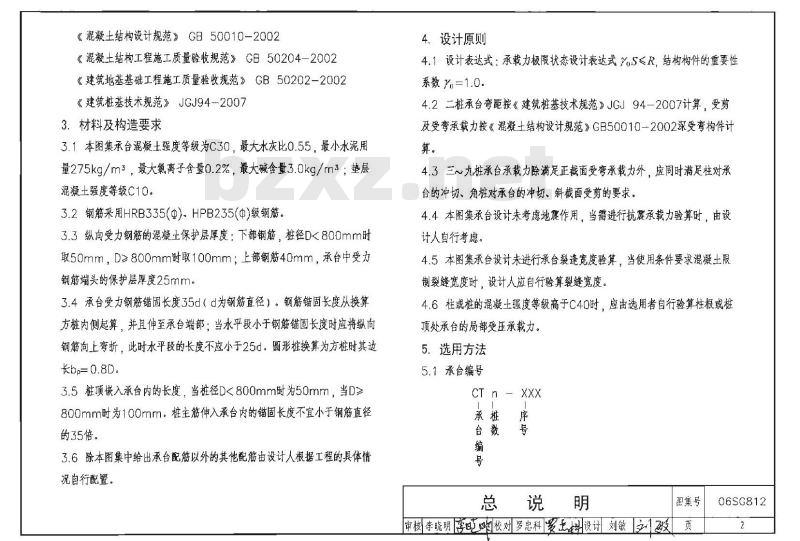

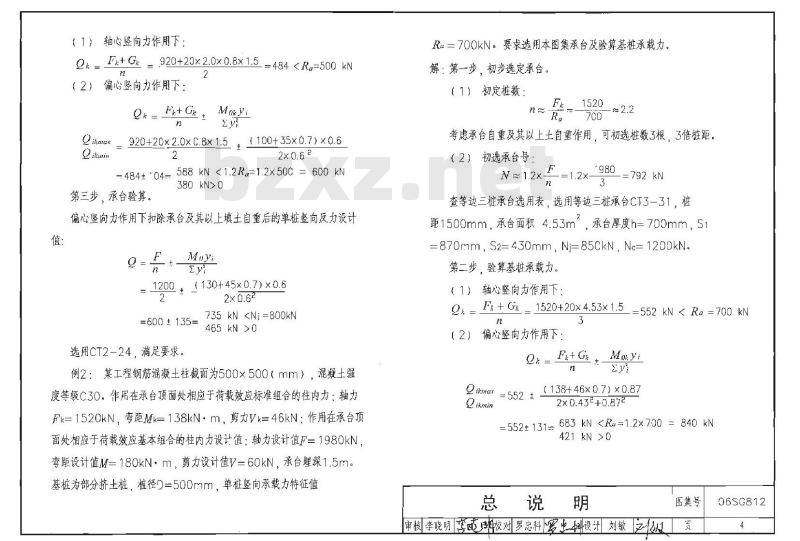

桩基承台 批准部门：中华人民共和国建设部 主编单位：中国建筑标准设计研究院、中国建筑设计研究院结构专业设计研究院 实行日期：二〇〇六年九月一日 批准文号：建质[2006]169号 统一编号：GJBT-938 图集号：06SG812 目录 总说明 二 桩承台选用表 三 等边三桩承台选用表 四 等腰三桩承台选用表 五 四桩承台选用表 六 五桩承台选用表 七 六桩承台选用表 八 八桩承台选用表 九 九桩承台选用表 总说明 1. 适用范围 1.1 本图集适用于一般工业与民用建筑的混凝土柱下独立现浇钢筋混凝土低框承台。设计使用年限为50年，环境类别为二类，建筑结构的安全等级为二级。 1.2 本图集适用于承受轴心竖向力作用或偏心竖向力作用的桩基承台。本图集不适用于抗拔桩和水平受荷桩的桩基承台。 1.3 本图集适用于圆形截面混凝土桩。当为方桩时可换算成圆形截面后参考使用本图集。 2. 设计依据 《建筑地基基础设计规范》GB50007-2002 《混凝土结构设计规范》GB50010-2002 《混凝土结构工程施工质量验收规范》GB50204-2002 《建筑地基基础工程施工质量验收规范》GB50202-2002 《建筑桩基技术规范》JGJ94-2007 3. 材料及构造要求 3.1 本图集承台混凝土强度等级为C30，最大水灰比0.55，最小水泥用量275kg/m³，最大氯离子含量0.2%，最大碱含量3.0kg/m³；垫层混凝土强度等级为C10。 3.2 钢筋采用HRB335(Φ)、HPB235(中)级钢筋。 3.3 纵向受力钢筋的混凝土保护层厚度：下部钢筋，桩径D<800mm时取50mm，D≥800mm时取100mm；上部钢筋40mm；承台中受力钢筋端头的保护层厚度25mm。 3.4 承台受力钢筋锚固长度为35d（d为钢筋直径）。钢筋锚固长度从换算方桩内侧起算，并且伸至承台端部：当水平段小于钢筋锚固长度时应将纵向钢筋向上弯折，此时水平段的长度不应小于25d。圆形桩换算为方桩时其边长bp=0.8D。 3.5 柱顶嵌入承台内的长度：当桩径D<800mm时为50mm，当D≥800mm时为100mm；桩主筋伸入承台内的锚固长度不宜小于钢筋直径的35倍。 3.6 除本图集中给出承台配筋以外的其他配筋由设计人根据工程的具体情况自行配置。 4. 设计原则 4.1 设计表达式：承载力极限状态设计表达式 S≤R，结构构件的重要性系数=1.0。 4.2 二桩承台距按《建筑桩基技术规范》JGJ94-2007计算，受剪及受弯承载力按《混凝土结构设计规范》GB50010-2002深受弯构件计算。 4.3 三～九桩承台承载力除满足正截面受弯承载力外，应同时满足柱对承台的冲切、角桩对承台的冲切、斜截面受剪的要求。 4.4 本图集承台设计未考虑地震作用，当需进行抗震承载力验算时，由设计人自行考虑。 4.5 本图集承台设计未进行承台裂缝宽度验算，当使用条件要求混凝土限制裂缝宽度时，设计人应自行验算裂缝宽度。 4.6 柱或桩的混凝土强度等级高于C40时，应由选用者自行验算柱根或柱预置承台的局部受压承载力。 5. 选用方法 5.1 承台编号：CT n - XXX（n为承桩序号，XXX为台数号）。 5.2 选用原则 5.2.1 承台厚度应满足钢筋混凝土柱受力钢筋锚固的要求。 5.2.2 三～九桩承台选用表中同时给出两项承载力：1）竖向荷载（扣除承台及其以上填土自重，作用在冲切破坏锥体上相应于荷载效应基本组合的冲切力设计值）作用下柱对承台冲切时的单桩净反力设计值Nc；2）角桩对承台冲切及斜截面受剪时的角桩净反力设计值Ni（扣除承台及其以上填土自重后在荷载效应基本组合下角桩的竖向反力设计值），并考虑其合理性。设计人选用承台时应同时验算上述Nc、Ni两项承载力。 5.2.3 三～九桩承台选用表中给出两种承台配筋（A、B），当实际工程中计算所得的最大单桩竖向反力设计值不大于表中单桩竖向反力设计值N的0.85倍时，选择A配筋方案，否则选B配筋方案。本图集承台确定x方向和y方向的纵向受力钢筋配筋数量时，各桩的反力均按单桩最大净反力设计值进行计算。当实际工程中x方向和y方向弯矩分别作用且单桩竖向净反力设计值相差较大时，两个方向可选择不同配筋方案（A或B）或自行计算。 5.2.4 矩形承台受力钢筋布置原则为：平行于矩形柱截面长边方向的钢筋放于下排，当实际工程中需改变钢筋布置时设计人应自行验算配筋。 5.2.5 使用本图集时应按有关规范执行。
