【03J501-2、03G372】钢筋混凝土雨篷（建筑、结构合订本）

本网站发布时间： 2024-11-05 15:26:24

03J501-2、03G372
现行
　点击下载此标准

基本信息

图集号：
03J501-2、03G372
图集名称：
钢筋混凝土雨篷（建筑、结构合订本）
图集类别：
建筑
标准状态：
现行
发布日期：
2016-11-25
实施日期：
2003-12-01
下载格式：
pdf zip

手机扫码下载更方便

关联标准

替代情况：
代替标准号：-

出版信息

主编单位：
北京国电华北电力工程有限公司(原华北电力设计院)

标准简介/下载

点击下载

标准简介：

适用于烧结普通砖、烧结多孔砖和混凝土小型空心砌块砌筑的多层工业与民用建筑的雨篷。

标准内容

部分标准内容：

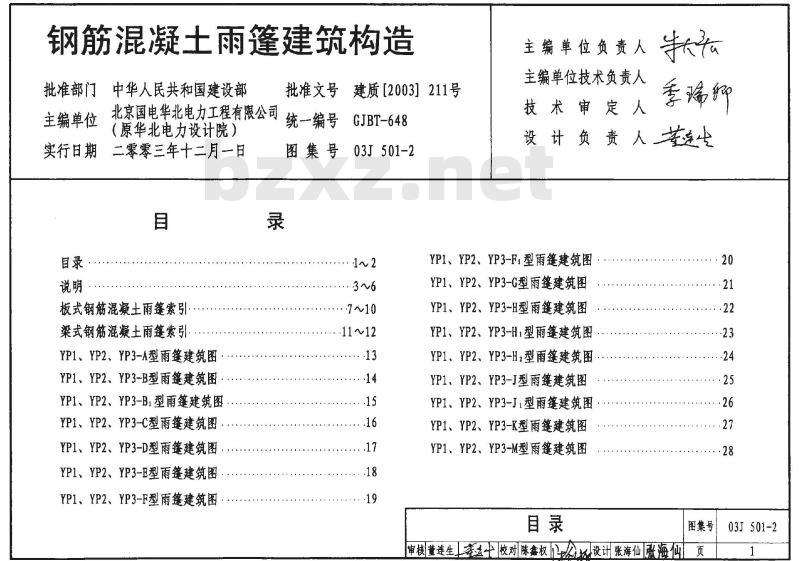

钢筋混凝土雨篷建筑构造

批准部门：中华人民共和国建设部
批准文号：建质【2003】211号
主编单位：北京国电华北电力工程有限公司（原华北电力设计院）
统一编号：GJBT-648
实行日期：二零零三年十二月一日
图集号：03J 501-2

1 适用范围
1.1 本图集适用于烧结普通砖、烧结多孔砖和混凝土小型空心砌块砌筑的多层工业与民用建筑的雨篷。对钢筋混凝土框、排架结构的工业与民用建筑，当在柱跨一定高度范围内采用烧结普通砖做围护外墙时，可采用本图集中的板式雨篷。
1.2 本图集雨篷适用于非抗震设计及抗震设计烈度为6-8度的上述建筑。

2 使用说明
2.1 本图集与结构专业《钢筋混凝土雨篷》图集03G372配合使用。
2.2 本图集雨篷适用的三种砌体外墙的厚度见表1。

【表1 砌体外墙厚度】
- 烧结普通砖砌体：240mm, 370mm, 490mm
- 烧结多孔砖砌体：240mm, 370mm, 490mm
- P型多孔砖砌体：190mm, 240mm, 340mm
- M型多孔砖砌体：190mm, 330-380mm, 340mm
- 混凝土小型空心砌块砌体：240mm, 490mm, 490mm
注：对烧结普通砖砌体和烧结P型多孔砖砌体，当外墙厚度为490mm时不考虑门洞宽度小于等于1.2m的雨篷。

2.3 本图集适用于檐板高度 < 500mm 的现浇钢筋混凝土雨篷。
2.4 当设计采用特种门（如卷帘门、推拉门、折叠门等）时，使用本图集雨篷应根据特种门的构造要求，由设计者对雨篷进行补充设计。
2.5 本图集雨篷当用于有侵蚀性气体的环境时，尚应遵守国家现行有关标准的规定。
2.6 雨篷檐板、板底和板顶防水，设计者可选用下列材料：
2.6.1 雨篷檐板饰面材料：
a. 水泥砂浆抹面
b. 面砖或锦砖
c. 水剧石
d. 涂料
e. 金属板饰面
2.6.2 雨篷板底材料：
f. 板底刮腻子喷涂
g. 板底抹灰喷涂
h. PVC板吊顶
i. 金属板吊顶

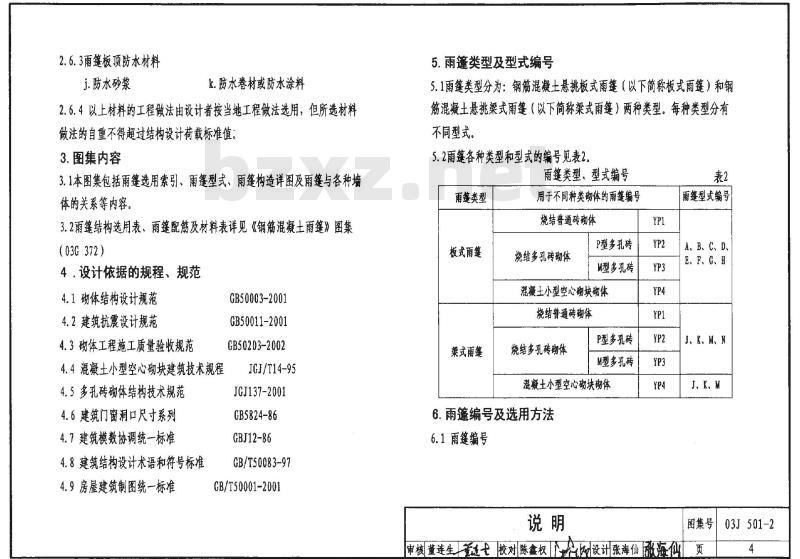

2.6.3 雨篷板顶防水材料：
小提示：此图内容仅展示完整标准图集里的部分截取内容，若需要完整标准请到上方自行免费下载完整图集包。

图集图片预览

标准图片预览：

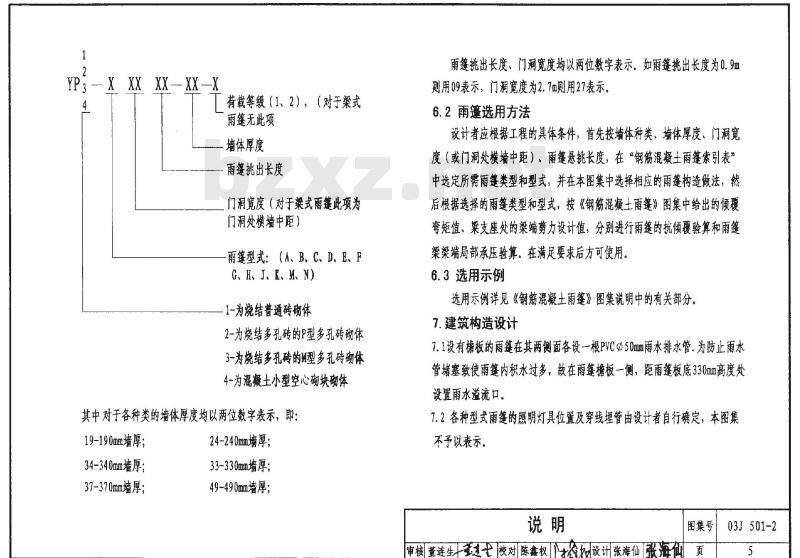

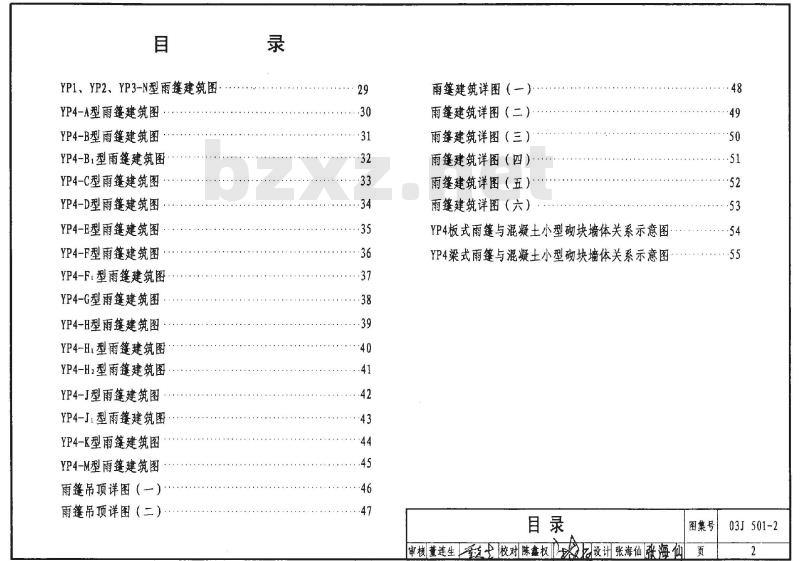

图集目录列表

图集目录：

03J501-2
总目录
03J501-2 钢筋混凝土雨篷建筑构造
目录
说明
板式钢筋混凝土雨篷索引
梁式钢筋混凝土雨篷索引
YP1.YP2.YP3-A型雨篷建筑图
YP1.YP2.YP3-B型雨篷建筑图
YP1.YP2.YP3-B1型雨篷建筑图
YP1.YP2.YP3-C型雨篷建筑图
YP1.YP2.YP3-D型雨篷建筑图
YP1.YP2.YP3-E型雨篷建筑图
YP1.YP2.YP3-F型雨篷建筑图
YP1.YP2.YP3-F1型雨篷建筑图
YP1.YP2.YP3-G型雨篷建筑图
YP1.YP2.YP3-H型雨篷建筑图
YP1.YP2.YP3-H1型雨篷建筑图
YP1.YP2.YP3-H2型雨篷建筑图
YP1.YP2.YP3-J型雨篷建筑图
YP1.YP2.YP3-J1型雨篷建筑图
YP1.YP2.YP3-K型雨篷建筑图
YP1.YP2.YP3-M型雨篷建筑图
YP1.YP2.YP3-N型雨篷建筑图
YP4-A型雨篷建筑图
YP4-B型雨篷建筑图
YP4-B1型雨篷建筑图
YP4-C型雨篷建筑图
YP4-D型雨篷建筑图
YP4-E型雨篷建筑图
YP4-F型雨篷建筑图
YP4-F1型雨篷建筑图
YP4-G型雨篷建筑图
YP4-H型雨篷建筑图
YP4-H1型雨篷建筑图
YP4-H2型雨篷建筑图
YP4-J型雨篷建筑图
YP4-J1型雨篷建筑图
YP4-K型雨篷建筑图
YP4-M型雨篷建筑图
雨篷吊顶详图(一)
雨篷吊顶详图(二)
雨篷建筑详图(一)
雨篷建筑详图(二)
雨篷建筑详图(三)
雨篷建筑详图(四)
雨篷建筑详图(五)
雨篷建筑详图(六)
YP4板式雨篷与混凝土小型砌块墙体关系示意图
YP4梁式雨篷与混凝土小型砌块墙体关系示意图
03G372 钢筋混凝土雨篷
目录
说明
烧结普通砖
YP1-A型雨篷选用表
YP1-A型雨篷结构图(一)～(三)
YP1-B型雨篷选用表
YP1-B型雨篷结构图(一)～(三)
YP1-C型雨篷选用表
YP1-C型雨篷结构图(一)～(三)
YP1-D型雨篷选用表
YP1-D型雨篷结构图(一)～(三)
YP1-E型雨篷选用表
YP1-E型雨篷结构图(一)～(二)
YP1-F型雨篷选用表
YP1-F型雨篷结构图(一)～(三)
YP1-G型雨篷选用表
YP1-G型雨篷结构图(一)～(二)
YP1-H型雨篷选用表
YP1-H型雨篷结构图(一)～(二)
YP1-J型雨篷选用表
YP1-J型雨篷结构图(一)～(四)
YP1-K型雨篷选用表
YP1-K型雨篷结构图(一)～(四)
YP1-M型雨篷选用表
YP1-M型雨篷结构图(一)～(四)
YP1-N型雨篷选用表
YP1-N型雨篷结构图(一)～(四)
烧结多孔砖
YP2-A型雨篷选用表
YP3-A型雨篷选用表
YP2-A型雨篷结构图(一)～(三)
YP3-A型雨篷结构图(一)～(二)
YP2-B型雨篷选用表
YP3-B型雨篷选用表
YP2-B型雨篷结构图(一)～(三)
YP3-B型雨篷结构图(一)～(二)
YP2-C型雨篷选用表
YP3-C型雨篷选用表
YP2-C型雨篷结构图(一)～(三)
YP3-C型雨篷结构图(一)～(二)
YP2-D型雨篷选用表
YP3-D型雨篷选用表
YP2-D型雨篷结构图(一)～(三)
YP3-D型雨篷结构图(一)～(二)
YP2.3-E型雨篷选用表
YP2-E型雨篷结构图(一)～(二)
YP3-E型雨篷结构图
YP2-F型雨篷选用表
YP3-F型雨篷选用表
YP2-F型雨篷结构图(一)～(三)
YP3-F型雨篷结构图(一)～(二)
YP2.3-G型雨篷选用表
YP2-G型雨篷结构图(一)～(二)
YP3-G型雨篷结构图
YP2.3-H型雨篷选用表
YP2-H型雨篷结构图(一)～(二)
YP3-H型雨篷结构图
YP2-J型雨篷选用表
YP3-J型雨篷选用表
YP2-J型雨篷结构图(一)～(四)
YP3-J型雨篷结构图(一)～(二)
YP2-K型雨篷选用表
YP3-K型雨篷选用表
YP2-K型雨篷结构图(一)～(四)
YP3-K型雨篷结构图(一)～(二)
YP2-M型雨篷选用表
YP3-M型雨篷选用表
YP2-M型雨篷结构图(一)～(四)
YP3-M型雨篷结构图(一)～(二)
YP2-N型雨篷选用表
YP3-N型雨篷选用表
YP2-N型雨篷结构图(一)～(四)
YP3-N型雨篷结构图(一)～(二)
混凝土小型空心砌块
YP4-A型雨篷选用表
YP4-A型雨篷结构图(一)～(二)
YP4-B型雨篷选用表
YP4-B型雨篷结构图(一)～(二)
YP4-C型雨篷选用表
YP4-C型雨篷结构图(一)～(二)
YP4-D型雨篷选用表
YP4-D型雨篷结构图(一)～(二)
YP4-E型雨篷选用表
YP4-E型雨篷结构图(一)～(二)
YP4-F型雨篷选用表
YP4-F型雨篷结构图(一)～(二)
YP4-G型雨篷选用表
YP4-G型雨篷结构图(一)～(二)
YP4-H型雨篷选用表
YP4-H型雨篷结构图(一)～(二)
YP4-J型雨篷选用表
YP4-J型雨篷结构图(一)～(二)
YP4-K型雨篷选用表
YP4-K型雨篷结构图(一)～(二)
YP4-M型雨篷选用表
YP4-M型雨篷结构图(一)～(二)
