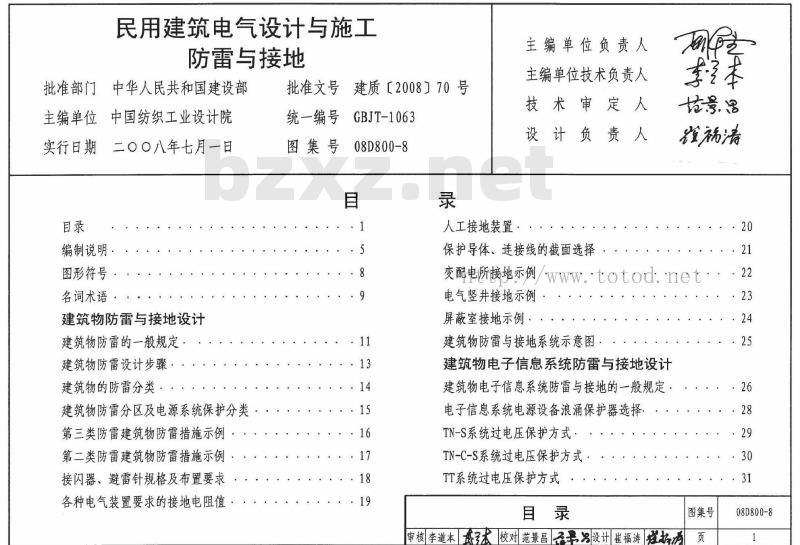

【08D800-8】 民用建筑电气设计与施工防雷与接地

民用建筑电气设计与施工
防雷与接地
批准部门中华人民共和国建设部主编单位中国纺织工业设计院
实行日期二〇〇八年七月一日
编制说明·
图形符号·
名词术语
建筑物防雷与接地设计
建筑物防雷的一般规定
建筑物防雷设计步骤·
建筑物的防雷分类
建筑物防雷分区及电源系统保护分类第三类防雷建筑物防雷措施示例第二类防雷建筑物防雷措施示例接闪器、避雷针规格及布置要求各种电气装置要求的接地电阻值·批准文号建质【2008】70号
统一编号
图集号
GBJT-1063
08D800-8
人工接地装置
主编单位负责人
主编单位技术负责人
技术审定人
设计负责人
保护导体、连接线的截面选择
培号净
瞿为清
变配电所接地示例/totod.net···22电气竖井接地示例
屏蔽室接地示例：
建筑物防雷与接地系统示意图
建筑物电子信息系统防雷与接地设计建筑物电子信息系统防雷与接地的一般规定：电子信息系统电源设备浪涌保护器选择TN-S系统过电压保护方式·
TN-C-S系统过电压保护方式：
TT系统过电压保护方式
审核李道本盛体校对范景昌品果设计崔福涛短拓秀图集号
08D800-8

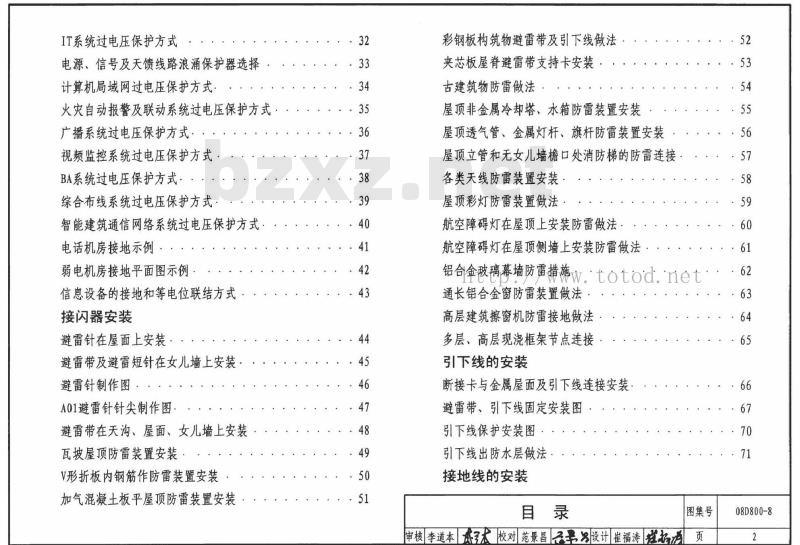

IT系统过电压保护方式
电源、信号及天馈线路浪涌保护器选择：计算机局域网过电压保护方式：火灾自动报警及联动系统过电压保护方式：广播系统过电压保护方式：
视频监控系统过电压保护方式：BA系统过电压保护方式·
综合布线系统过电压保护方式
智能建筑通信网络系统过电压保护方式：电话机房接地示例：
弱电机房接地平面图示例
信息设备的接地和等电位联结方式接闪器安装
避雷针在屋面上安装·
避雷带及避雷短针在女儿墙上安装避雷针制作图。
A01避雷针针尖制作图
避雷带在天沟、屋面、女儿墙上安装瓦坡屋顶防雷装置安装
V形折板内钢筋作防雷装置安装
加气混凝土板平屋顶防雷装置安装·32
彩钢板构筑物避雷带及引下线做法夹芯板屋脊避雷带支持卡安装
古建筑物防雷做法·
屋顶非金属冷却塔、水箱防雷装置安装屋顶透气管、金属灯杆、旗杆防雷装置安装屋顶立管和无女儿墙檐口处消防梯的防雷连接各类天线防雷装置安装·
屋顶彩灯防雷装置做法·
航空障碍灯在屋顶上安装防雷做法航空障碍灯在屋顶侧墙上安装防雷做法：52
铝合金破璃幕墙防雷措w。totod.net···62通长铝合金窗防雷装置做法：
高层建筑擦窗机防雷接地做法
多层、高层现浇框架节点连接
引下线的安装
断接卡与金属屋面及引下线连接安装避雷带、引下线固定安装图
引下线保护安装图
引下线出防水层做法。
接地线的安装
图集号
审核李道本武本校对范景昌男设计雀福涛拓页64
08D800-8

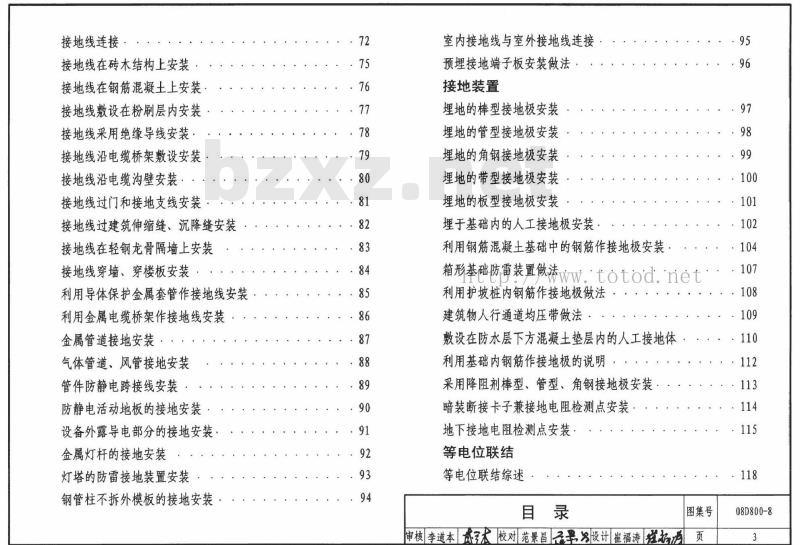

接地线连接·
接地线在砖木结构上安装
接地线在钢筋混凝土上安装，
接地线敷设在粉刷层内安装
接地线采用绝缘导线安装
接地线沿电缆桥架敷设安装
接地线沿电缆沟壁安装
接地线过门和接地支线安装
接地线过建筑伸缩缝、沉降缝安装接地线在轻钢龙骨隔墙上安装
接地线穿墙、穿楼板安装
利用导体保护金属套管作接地线安装利用金属电缆桥架作接地线安装金属管道接地安装
气体管道、风管接地安装
管件防静电跨接线安装
防静电活动地板的接地安装
设备外露导电部分的接地安装
金属灯杆的接地安装
灯塔的防雷接地装置安装
钢管柱不拆外模板的接地安装
室内接地线与室外接地线连接
预埋接地端子板安装做法
接地装置
埋地的棒型接地极安装
埋地的管型接地极安装。
埋地的角钢接地极安装
埋地的带型接地极安装
埋地的板型接地极安装
埋于基础内的人工接地极安装
利用钢筋混凝土基础中的钢筋作接地极安装·95
：100
箱形基础防雷装置做法wwtotod.nét···107利用护坡桩内钢筋作接地极做法：：108
建筑物人行通道均压带做法·
敷设在防水层下方混凝土垫层内的人工接地体利用基础内钢筋作接地极的说明：采用降阻剂棒型、管型、角钢接地极安装：暗装断接卡子兼接地电阻检测点安装地下接地电阻检测点安装·
等电位联结
等电位联结综述·
图集号
审核李道本武术校对范景昌品果设计 崔福涛拓页
：109
：114
：115
08D800-8

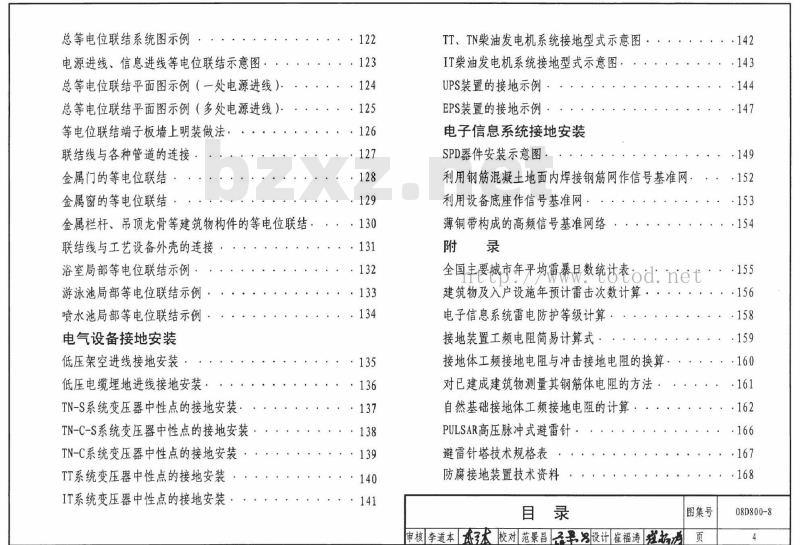

总等电位联结系统图示例
电源进线、信息进线等电位联结示意图：总等电位联结平面图示例（一处电源进线）.总等电位联结平面图示例（多处电源进线）等电位联结端子板墙上明装做法：联结线与各种管道的连接.
金属门的等电位联结：
金属窗的等电位联结：
：124
金属栏杆、吊顶龙骨等建筑物构件的等电位联结，：130
联结线与工艺设备外壳的连接
浴室局部等电位联结示例
游泳池局部等电位联结示例：
喷水池局部等电位联结示例·
电气设备接地安装
低压架空进线接地安装
低压电缆埋地进线接地安装：
TN-S系统变压器中性点的接地安装TN-C-S系统变压器中性点的接地安装TN-C系统变压器中性点的接地安装TT系统变压器中性点的接地安装IT系统变压器中性点的接地安装·.131
：132
：133
：141
TT、TN柴油发电机系统接地型式示意图IT柴油发电机系统接地型式示意图：UPS装置的接地示例·
EPS装置的接地示例．
电子信息系统接地安装
SPD器件安装示意图：
利用钢筋混凝土地面内焊接钢筋网作信号基准网，利用设备底座作信号基准网
薄铜带构成的高频信号基准网络：附录
全国丰要城市年平均雷暴数统过表od：net··155建筑物及入户设施年预计雷击次数计算：电子信息系统雷电防护等级计算接地装置工频电阻简易计算式：接地体工频接地电阻与冲击接地电阻的换算对已建成建筑物测量其钢筋体电阻的方法：自然基础接地体工频接地电阻的计算PULSAR高压脉冲式避雷针·
避雷针塔技术规格表
防腐接地装置技术资料
图集号
审核李道本武校对范景昌设计 雀福涛页
08D800-8

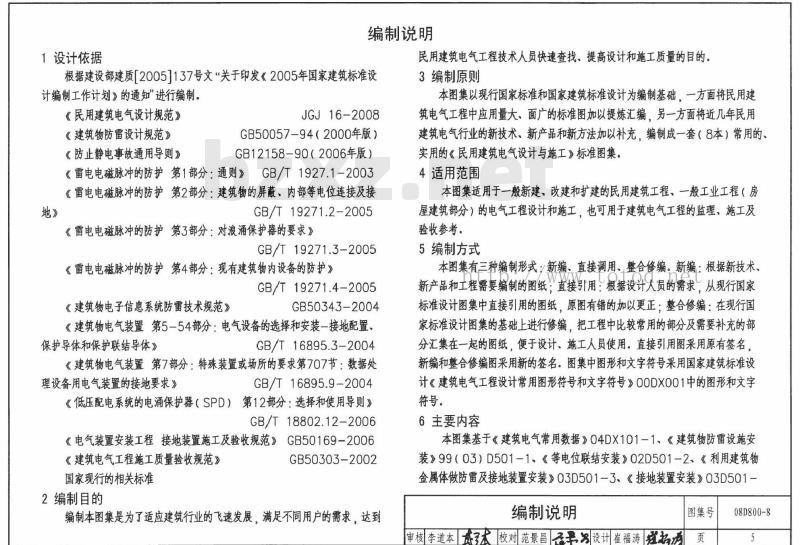

1设计依据
编制说明
民用建筑电气工程技术人员快速查找、提高设计和施工质量的目的。根据建设部建质[20051137号文“关于印发《2005年国家建筑标准设计编制工作计划》的通知”进行编制。《民用建筑电气设计规范》
《建筑物防雷设计规范》
《防止静电事故通用导则》
JGJ16-2008
GB50057-94（2000年版）
GB12158-90（2006年版）
《雷电电磁脉冲的防护第1部分：通则》GB/T1927.1-2003《雷电电磁脉冲的防护第2部分：建筑物的屏蔽、内部等电位连接及接地》
GB/T 19271.2-2005
《雷电电磁脉冲的防护第3部分：对浪涌保护器的要求》GB/T19271.3-2005
《雷电电磁脉冲的防护第4部分：现有建筑物内设备的防护》GB/T19271.4-2005
《建筑物电子信息系统防雷技术规范》GB50343-2004
《建筑物电气装置第5-54部分：电气设备的选择和安装一接地配置、保护导体和保护联结导体》
GB/T16895.3-2004
《建筑物电气装置第7部分：特殊装置或场所的要求第707节：数据处理设备用电气装置的接地要求》GB/T16895.9-2004
《低压配电系统的电涌保护器（SPD）第12部分：选择和使用导则》GB/T 18802.12-2006
《电气装置安装工程接地装置施工及验收规范》GB50169-2006《建筑电气工程施工质量验收规范》国家现行的相关标准
2编制目的
GB50303-2002
编制本图集是为了适应建筑行业的飞速发展，满足不同用户的需求，达到3编制原则
本图集以现行国家标准和国家建筑标准设计为编制基础，一方面将民用建筑电气工程中应用量大，面广的标准图加以提炼汇编，另一方面将近几年民用建筑电气行业的新技术、新产品和新方法加以补充，编制成一套（8本）常用的、实用的《民用建筑电气设计与施工》标准图集。4适用范围
本图集适用于一般新建，改建和扩建的民用建筑工程、一般工业工程（房屋建筑部分）的电气工程设计和施工，也可用于建筑电气工程的监理，施工及验收参考。
5编制方式
本图集有三种编制形式：新编、直接调用、整合修编。新编：根据新技术、新产品和工程需要编制的图纸：直接引用：根据设计人员的需求，从现行国家标准设计图集中直接引用的图纸，原图有错的加以更正：整合修编：在现行国家标准设计图集的基础上进行修编，把工程中比较常用的部分及需要补充的部分汇集在一起的图纸，便于设计、施工人员使用。直接引用图采用原有签名，新编和整合修编图采用新的签名。图集中图形和文字符号采用国家建筑标准设计《建筑电气工程设计常用图形符号和文字符号》OODX001中的图形和文字符号。
6主要内容
本图集基于《建筑电气常用数据》04DX101-1、《建筑物防雷设施安装》99（03）D501-1、《等电位联结安装》02D501-2、《利用建筑物金属体做防雷及接地装置安装》03D501-3、《接地装置安装》03D501一编制说明
图集号
审核李道本然校对范景昌男书设计崔福涛我拓游页
08D800-8
4共5本国家建筑标准图集，选取其中在民用建筑领域常用的、有代表性的施工做法，并根据工程设计及施工安装的需要增加、修编了下列内容：6.1建筑物防雷的一般规定及设计步骤说明：6.2电子信息设备接地、等电位联结、电源系统电涌保护器的选择和设置；6.3变配电所、电气竖井、，电话机房内的接地示例：6.4屏蔽室接地示例：
6.5UPS、EPS设备的常用接地型式及其特点；6.6防雷引下线局部保护安装做法：引下线出防水层做法；6.7利用土建护坡桩内钢筋作接地体的安装做法：6.8建筑物出入口接地均压带做法；6.9室外路灯的防雷接地做法：
6.10防雷和接地设计中的常用计算公式和方法7使用要求
7.1由于本图集只是汇编了上述5本图集中常用的关于防雷接地部分的内容，图集中不涵盖的内容可参见原图集7.2图集中的预留预埋图，当与实际工程项目的土建情况一致时，可作为条件图向土建专业提出。
7.3图集中各安装图所适用的气象、地质条件，详见各图中说明，当条件不符合时应进行修正。
7.4各安装图中所标注尺寸除注明者外，均以mm为单位。7.5避雷针的选型应根据所在安装位置，由设计按照相应的防雷保护类别，经计算满足保护范围要求后确定。7.6除临时接地装置外，其他防雷及人工接地装置宜采用热镀锌钢材。根据环境腐蚀性质及程度，适当加大截面或采用扁铜带、铜绞线、铜棒、铜包钢、钢镀铜等材料作接地装置。
7.7各电气设备的接地应以单独的接地线与接地端子排或接地干线相连接接地线应符合热稳定及机械强度的要求。7.8在条件允许的情况下应优先利用建筑物的金属体作为防雷及接地装置此时设计者应在充分了解建筑和结构的基础上，结合本图集中相关内容与土建设计者充分协商，确定一个安全，合理，经济的设计方案，并向土建设计者提出有关的设计资料及预留、预埋条件。7.9当利用建筑物金属柱子、金属桁架、金属梁、金属屋面作为防直击雷需要建立贯通电气通路时，在普通环境中采用螺栓、铆钉、焊接等连接方法即可，且各构件可以有绝缘被覆层
7.10当利用建筑物钢筋混凝土内的钢筋网作防雷装置时，贯通电气通路应满足以下条件：
7.10.1构件内主钢筋在长度方向上的连接应采用焊接或土建施工中通常采用的铁丝绑扎法搭接，搭接长度不小于20D，D为钢筋的直径：7.10.2在水平构件与垂直构件的交叉处，有一根主钢筋彼此焊接或者用跨接线焊接或用螺栓紧固的卡夹器连接，或有不少于两根主钢筋彼此用通常采用的铁丝绑扎法连接；
7.10.3构件内的钢筋网用铁丝绑扎或焊接：7.10.4预制构件之间的连接或者按上述前两款要求处理，或者在钢筋上用焊接或卡夹器固定预埋板，再做焊接连接：7.10.5构件内钢筋网与其他的连接（如与防雷装置的连接）是在钢筋上用焊接或卡夹器固定预埋板或预留圆钢或扁钢，再做连接了.11.与屋项专设接闪器的连接点的间距以及预制柱子及其独立基础的利用题：由于是暗数或者是在建筑和结构内的金属体，它们一经施工完后就难于在事后检查，因此，建议将建筑和结构内的金属体与屋顶专设接闪器的连接点的间距最好比规范的最大允许距离小约一半，这样即使有一点接触不好或甚至没编制说明
图集号
审核李道本武本校对范景昌男设崔福涛拓酒页08D800-8
有连接也能满足要求。
7.12除独立避雷针的接地体外，建筑物防雷接地、交流工作接地、直流工作接地、保护接地、防静电接地、屏蔽接地、浪涌保护器接地及电子信息设备信号工作接地宜共用接地装置，接地装置的接地电阻值必须按接入设备中要求的最小值确定，且不应大于10。7.13保护中性线（PEN）当从装置的任何一点起，中性线和保护线由各自的导线提供时，从该点起不应再将两导线连接。在分开点，应分别设置保护线和中性线接线用的端子或母线。7.14在高土壤电阻率的地区，当接地电阻值很难达到要求时，可采用以下措施降低接地电阻：
7.14.1当变电所附近有较低电阻率的土壤时，可敷设引外接地极，并应采用不少于两根导体在不同地点与接地网连接：7.14.2当地下深处的土壤电阻率较低时，可采用井式或深钻式深埋接地极；7.14.3填充电阻率较低的物质或压力灌注降阻剂等以改善土壤传导性能：7.14.4敷设水下接地网：
7.14.5采用新型接地装置，如电解离子接地极；7.14.6采用多层接地措施。
8施工安装要求
8.1建筑物防雷及接地装置施工安装应密切配合土建专业施工，其中隐蔽部分必须在覆盖前会同有关单位做好中间检查及验收记录。8.2安装于高层建筑屋顶上的避雷针等避雷装置基础与屋面构件的连接，均应按照建筑设计单位的施工图进行施工。如按本图集相关图样施工时，必须经设计单位土建设计人员书面认可。8.3接地线（体）的连接应采用焊接，焊接必须牢固无虚焊。接至电气设备上的接地线，应用镀锌螺栓连接：有色金属接地线不能采用焊接时，可用螺栓连接、压接、热剂焊（放热焊接）方式连接。用螺栓连接时应设防松螺帽或防松垫片，其接触面应进行处理。8.4接地体（线）的焊接应采用搭接焊（焊接处应进行防腐处理），其搭接长度必须符合下列规定：
8.4.1扁钢为其宽度的2倍（且至少3个棱边焊接）；8.4.2圆钢为其直径的6倍：
8.4.3圆钢与扁钢连接时，其长度为圆钢直径的6倍：8.4.4扁钢与钢管、扁钢与角钢焊接时，为了连接可靠，除应在其接触部位两侧进行焊接外，并应焊以由钢带弯成的弧形（或直角形）卡子或直接由钢带本身弯成弧形（或直角形）与钢管（或角钢）焊接8.5接地体（线）为铜与铜或铜与钢的连接工艺采用热剂焊时，其熔接接头必须符合下列规定：
8.5.1被连接的导体必须完全包在接头里：8.5.2要保证连接部位的金属完全熔化，连接牢固；8.5.3热剂焊接头的表面应平滑yw。totod。net8.5.4热剂焊的接头应无贯穿性的气孔。8.6电源线路SPD的安装应符合下列规定：8.6.1SPD宜装设在配电箱内，并宜装设隔板。当配电箱内安装有困难时，可在配电箱近旁设置电涌保护箱，并应缩短引线；8.6.2SPD接入主电路的引线应短而直，不应形成环路。上引线（引至相线或中性线）和下引线（引至PE线或PEN线）的长度和应小于O.5m，否则应采取减少电感的措施（如采用电缆接线、V形接线或采用多根接地线并在多处接地等方式）。
8.6.3当在线路上多处安装SPD时，各组SPD间的最小距离应参照厂家说明，当无准确数据时，电压开关型SPD与限压型SPD之间的线路长度不宜小于10m，编制说明
图集号
审核李道本校对范景昌设计雀福涛进拓页08D800-8
限压型SPD之间的线路长度不宜小于5m，8.6.4带有接线端子的电源线路浪涌保护器应采用压接：带有接线柱的浪涌保护器宜采用线鼻子与接线柱连接9参编单位
中南建筑设计院
中国航空工业规划设计研究院
中元国际工程设计研究院
中国建筑设计研究院机电专业设计研究院中国建筑标准设计研究院
10相关图集
《民用建筑电气设计要点》《
08D800-1
《民用建筑电气设计与施工-供电电源》08D800-2《民用建筑电气设计与施工-变配电所》08D800-3《民用建筑电气设计与施工-常用电气设备安装与控制》08D800一4《民用建筑电气设计与施工-照明控制与灯具安装》08D800-5《民用建筑电气设计与施工-室内布线》O8D800-6《民用建筑电气设计与施工一室外布线》08D800-7图形符号
等电位联结
ERP接地基准点
等电位联结端子板
SPD电涌防护器
火花放电间隙类电涌保护器
续表：
剩余电流动作保护器
焊接符号：双面角焊接
焊接符号：单面角焊接
焊接符号：平面与弧面，两边焊接焊接符号·平面与弧面单边焊接焊接符号：弧面间两边焊接
焊接符号弧面间单边焊接
焊接符号：平面与平面间三围焊接焊接符号：平面与平面间四围焊接ndt
焊接符号：周围焊接
雷电防护区划分：直击雷非防护区雷电防护区划分：直击雷防护区雷电防护区划分：第一防护区
雷电防护区划分：第二防护区
雷电防护区划分：后续防护区
总等电位联结
局部等电位联结
辅助等电位联结
图形符号
审核李道本康太校对范景昌设计雀福涛姓起酒备注
图集号
08D800-8
1．接地
将电力系统或建筑物中电气装置、设施的某些导电部分，经接地线连接至接地极。
2．接地系统
系统、装置和设备的接地所包含的所有电气连接和器件。也称接地配置。3.接地极
埋入土壤或特定的导电介质中，与大地有电接触的可导电部分。称为接地极。兼作接地极用的直接与大地接触的各种金属构件、金属井管、钢筋混凝土建（构）筑物的基础、金属管道和设备等称为自然接地极。4、接地线
电气装置、设施的接地端子与接地极连接用的金属导电部分。5.接地装置
接地极和接地线的总和，
6.接地网
接地配置的组成部分，仅包括接地极及其相互连接部分。7．集中接地装置
为加强对雷电流的散流作用、降低对地电位而敷设的附加接地装置。一般敷设3～5根垂直接地极。在土壤电阻率较高的地区，则敷设3～5根放射形水平接地极。
8.接地电阻
接地极或自然接地极的对地电阻和接地线电阻的总和，称为接地装置的接地电阻。接地电阻的数值等于接地装置对地电压与通过接地极流入地中电流的比值。按通过接地极流入地中工频交流求得的电阻，称为工频接地电阻；按通过接地极流入地中冲击电流求得的接地电阻，称为冲击接地电阻。9.接地装置对地电位
电流经接地装置的接地极流入大地时，接地装置与大地零电位点之间的电位差。
10.接触电位差
接地短路（故障）电流流过接地装置时，大地表面形成分布电位，在地面上离设备水平距离为0.8m处与设备外壳、架构或墙壁离地面的垂直距离1.8m处两点间的电位差，称为接触电位差：接地网孔中心对接地网接地极的最大电位差，称为最大接触电位差。
11.跨步电位差
接地短路（故障）电流流过接地装置时，地面上水平距离为0.8m的两点间的电位差，称为跨步电位差。接地网外的地面上水平距离0.8m处对接地网边缘接地极的电位差，称为最大跨步电位差。12.外露可导电部分
设备上能触及到的可导电部分，在正常情况下不带电，但在基本绝缘损坏时会带电http://\totod.net13.装置外导电部分
不属电气装置组成部分的导电部分。14.中性导体（N）
电气上与中性点连接并能用于配电的导体。15.保护导体（PE）
为了安全目的，如电击防护而设置的导体。16.保护接地中性导体（PEN）
兼有保护接地导体和中性导体功能的导体，简称PEN导体。17.等电位联结
为达到等电位，多个可导电部分间的电连接名词术语
图集号
审核李道本然校对范景昌是设讯崔福涛链超页08D800-8
18.工作接地
在电力系统电气装置中，为运行需要所设的接地（如中性点直接接地或经其他装置接地等）。
19.保护接地
为了电气安全，将一个系统、装置或设备的一点或多点接地20.防静电接地
为防止静电对易燃油、天然气贮罐和管道等的危险作用而设的接地。21.雷电保护接地
为雷电保护装置（避雷针、避雷线和避雷器等）向大地泄放雷而设的接地。22.接闪器
直接截受雷击的避雷针、避雷带（线）避雷网，以及用作接闪的金属屋面和金属构件等。
23．引下线
连接接闪器与接地装置的金属导体。24.防雷装置
接闪器、引下线、接地装置、电涌保护器及其他连接导体的总合。25．直击雷
闪电直接击在建筑物、其他物体、大地或防雷装置上，产生电效应、热效应和机械力者。
26.雷电感应
闪电放电时，在附近导体上产生的静电感应和电磁感应，它可能使金属部件之间产生火花。
27．电磁感应
由于雷电流迅速变化在其周围空间产生瞬变的强电磁场，使附近导体上感应出很高的电动势。
28.雷电波侵入
由于雷电对架空线路或金属管道的作用，雷电波可能沿着这些管线侵入屋内，危及人身安全或损坏设备。29.雷击点
雷击接触大地、建筑物或防雷装置的那一点。30.雷电流
流入雷击点的电流。下载图集就来标准下载网
31.雷击电磁脉冲
作为干扰源的雷电流及雷电电磁场产生的电磁场效应。32.雷电防护区
需要规定和控制雷击电磁环境的区域。33.共用接地系统
将各部分防雷装置、建筑物金属构件、低压配电保护线（PE）、等电位连接带、设备保护地、屏蔽体接地、防静电接地及接地装置等连接在一起的接地系统。
34.接地基准点（ERP）
一系统的等电位联结网络与共用接地系统之间唯一的那一连接点。35.电涌保护器（浪涌保护器、过电压保护器、SPD）目的在于限制瞬态过电压和分走电涌电流的器件，它至少含有一非线性元件。
36.电压开关型SPD
无电涌出现时为高阻抗，当出现电压电涌时突变为低阻抗，37.限压型SPD
无电涌出现时为高阻抗，随着电涌电流和电压的增加，阻抗跟着连续变小。名词术语
图集号
审核李道本盛然校对范景昌设计雀福涛起通页
08D800-8
38.组合型SPD
由电压开关型组件和限压型组件组合而成，可以显示为电压开关型或限压型或这两者都有的特性，这决定于所加电压的特性，39.标称放电电流
流过SPD、8/20us电流波的峰值电流，40.最大放电电流
通过SPD的最大电流值，该电流具有II类工作状态测试所规定的波形（8/20us）及幅值。
41.冲击电流
由电流峰值及电荷量所确定并按工作状态试验测出的电流。42.最大持续工作电压
可以持续施加于SPD保护模式上的最大交流电压有效值或直流电压值43．残压
放电电流流过SPD时在其端子间呈现的最大电压。建筑物防雷的一般规定
1.设置原则
1.1建筑物的防雷装置设置，应根据被保护物所在地的地理、地质、土壤、气象、环境、雷电活动规律等条件以及被保护物的特点，详细研究防雷装置的形式及其布置，在技术、经济比较的基础上，因地制宜地采取防雷措施，防止或减少雷击建筑物所造成的人身伤亡和文物、财产损失，做到安全可靠、技术先进、经济合理及施工安装方便。1.2建筑物防雷工程是一个系统工程，应将建筑物内、外部的防雷措施统一整体考虑。
1.3建筑物应根据其重要性、使用性质、发生雷电事故的可能性和后果，按照《建筑物防雷设计规范》GB50057-94（2000年版）中的规定进行分类。
1.4各类防雷建筑物应采取防直击雷和防雷电波侵入的措施，第一类防雷建筑物及具有各种爆炸危险物质、环境的第二类建筑物，尚应采取防雷电感应的措施。
1.5建筑物内电子信息系统是否要防雷击电磁脉冲，应在综合考虑建设、维护投资与信息系统遭到雷击电磁脉冲时可能造成的直接、间接损失的基础上确定，所采用的措施应做到安全、适用、经济。2.防直击雷的措施
2.1第一类防雷建筑物宜设置独立避雷针或架空避雷线（网），对难于装设独立避雷针、架空避雷线（网）的建筑物，可采用直接装设在建筑物上的避雷针、避雷网作为接闪器。第二、三类防雷建筑物，宜采用装设在建筑物上的避雷网（带）、避雷针作为接闪器或利用建筑物本身金属屋面作为接闪器，但应符合规范要求：避雷网（带）应沿建筑物易受雷击的部位敷设.七2.2对于第一、二类防雷建筑物中排放有爆炸危险气体或粉尘的放散管、呼吸阀、排风管等，应根据其所排介质特性、压力及排放管口有无管帽，确定接闪器的保护范围。其他屋顶金属物体应和屋面防雷装置相连：非金属物体应装设接闪器，并和屋面防雷装置相连。2.3对于第一类防雷建筑物，高度30m及以上的部分；第二类防雷建筑物。高度45m及以上的部分：第三类防雷建筑物，高度60m及以上的部分，应采取防侧击雷的措施。
2.4建筑物的防雷引下线，应根据不同防雷分类要求进行设置。对于第二、三类防雷建筑物，应优先利用结构钢柱、钢筋混凝土柱内主筋作为防雷引下线，其截面应符合规范要求。当单独设置引下线时，优先采用圆钢，并应经最短路建筑物防雷的一般规定
图集号
审核李道本盛然校对范景昌果设计雀福涛进拓页
08D800-8
径接地，明敷引下线圆钢直径不应小于8mm，暗敷时不应小于10mm，并根据环境条件，采取必要的防腐措施。2.5对于第一类防雷建筑物采用独立避雷针和架空避雷线（网）的支柱及其接地装置至被保护建筑物及与其有联系的金属物之间的距离，应符合规范要求。当采用沿建筑物四周布置引下线时、应设置均压环，其垂直间距不应大于12m，所有引下线、建筑物的金属结构和金属设备均应连到环上。2.6当利用建筑物的钢筋或钢结构作为防雷引下线时，建筑物的大部分钢筋、钢结构等金属物应与被利用的部分连成整体。附近金属物或电气线路应与防雷的接地装置直接相连或通过过电压保护器相连。2.7当利用钢筋混凝土柱中钢筋、钢柱作为自然引下线，并同时利用基础接地体时，可不设断接卡，但应在室内外适当地点，设置若干与柱内钢筋相连接的连接板，供测量及外接人工接地体和作等电位联结用。当采用在墙外四周明敷多根引下线时，宜在每根引下线上距地面1.8m处设断接卡，并应在1.7m至地面下0.3m的一段上采取保护措施。暗装测试点应设在地面上0.5m处2.8除第一类防雷建筑物中，采用独立避雷针或避雷线（网），应有独立的接地装置，每根引下线的冲击接地电阻不宜大于102。其他情况下，建筑物防雷的接地装置应围绕建筑物采用闭环敷设，并宜根据规范要求增加接地体。建筑物防雷接地装置宜与防雷电感应、电气设备、信息系统等的接地装置共用，接地电阻值应满足其中最低值的要求。2.9当建筑物基础采用硅酸盐水泥和周围土壤的含水量不低于4%及基础的外表面无防腐层或有沥青质的防腐层时，应优先利用基础内的钢筋作为接地装置，且钢筋表面积总和应符合规范要求。3.防雷电波侵入的措施
3.1第一类防雷建筑物及第二类防雷建筑物中具有爆炸危险环境的建筑物其电源引入线路宜全线采用金属铠装电缆直接埋地敷设，当为架空线时，进线末端可采用一段金属铠装电缆或护套电缆穿钢管直接埋地引入，在入户端应将电缆金属外皮、钢管接到建筑物接地装置上，同时，在架空线与电缆连接处，应装设避雷器，并将避雷器、电缆金属外皮、钢管和绝缘子铁脚、金具等连接在一起接地，其冲击接地电阻不大于10Q2。对其他防雷建筑物，当采用电缆进线时，电缆铠装金属外皮或穿线钢管，应在入户处与防雷接地装置相连：当采用架空进线时，在入户处应加装避雷器，并将靠近建筑物的两基电杆上的避雷器、绝缘子铁脚、金具等连接后接地。3.2进出建筑物的地上、地下金属管道，在入户处应接地，对第二类中具有爆炸性危险环境的防雷建筑物，其进出架空金属管道尚应在距建筑物25m左右接地一次：对第一类防雷建筑物，在距建筑物100m内，其架空进出金属管道，应每隔约25m接地一次，冲击接地电阻值，均应符合规范要求。3.3在建筑物上安装的用电设备，其配电线路自配电箱起，宜穿钢管敷设，钢管应可靠连通，且两端宜分别与配电箱及设备金属外壳相连，并就近与防雷装置相连，在配电箱内开关的电源侧与外壳之间装设过电压保护器。当用电设备无金属外壳时，设备宜处在接闪器的保护范围之内。net4.防雷电感应的措施
第一类防雷建筑物及第二类防雷建筑物中具有爆炸危险环境的建筑物，其建筑物内所有金属设备、构架、管道、钢窗等较大金属物及突出屋面的金属物，均应与建筑物内接地装置或屋顶避雷带连接。平行敷设的管道、构架、桥架等长金属物之间及各金属管道上弯头、阀门、法兰盘等连接处，应按照规范要求进行跨接。
5.防雷击电磁脉冲的措施
建筑物内电子信息设备的防雷保护详见第26页“建筑物电子信息系统防雷与接地的一般规定”。
建筑物防雷的一般规定
图集号
审核李道本武然校对范景昌平设计雀福涛连起页
08D800-8
