【17CJ70-2】 耐腐蚀压型钢板建筑构造

本网站 发布时间: 2024-10-31 10:38:31
  • 17CJ70-2
  • 即将实施

基本信息

  • 图集号:

    17CJ70-2

  • 图集名称:

    耐腐蚀压型钢板建筑构造

  • 图集类别:

    建筑

  • 标准状态:

    即将实施
  • 发布日期:

    2018-01-26
  • 实施日期:

    2017-11-01
  • 下载格式:

    pdf zip

关联标准

出版信息

  • 主编单位:

    中国建筑标准设计研究院有限公司,北京国电盛通电力工程有限公司
标准简介标准简介/下载

点击下载

标准简介:

本图集是以北京国电盛通电力工程有限公司的耐腐蚀压型钢板在建筑屋面、墙体建筑围护系统中的应用技术为依据编制的国家建筑标准设计参考图。 图集包括:说明、屋面及墙体工程构造节点详图。图集条理清楚,选用方便,能满足设计和施工的需要。 图集适用于工业、农业与民用建筑物和构筑物的外围护结构,特别适用于沿海、滨海地区及其空气污染较严重的工业地区的建筑物和构筑物的外围护结构;适用于抗震设防烈度小于或等于8度的地区;屋面为非上人屋面。

标准内容标准内容

部分标准内容:

ESONON
17CJ70-2
耐腐蚀压型钢板建筑构造
参考图集
中国建筑标准设计研究院
主编单位
耐腐蚀压型钢板建筑构造
国家建筑标准设计参考图
中国建筑标准设计研究院有限公司北京国电盛通电力工程有限公司实行日期
二0一七年十一月一日

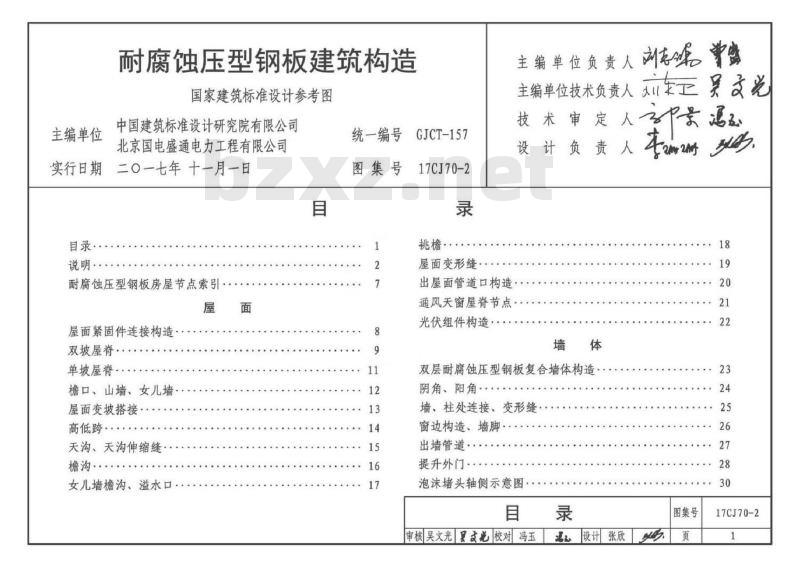

耐腐蚀压型钢板房屋节点索引
屋面紧固件连接构造
双坡屋脊
单坡屋脊
檐口、山墙、女儿墙
屋面变坡搭接
高低跨
天沟、天沟伸缩缝
檐沟·
女儿墙檐沟、溢水口
统一编号
图集号
GJCT-157
17CJ70-2
挑檐·
屋面变形缝
主编单位负责人盛
主编单位技术负责人工吴文党
技术审定人景遇
设计负责人
出屋面管道口构造·
通风天窗屋脊节点·
光伏组件构造·
双层耐腐蚀压型钢板复合墙体构造阴角、阳角·
墙、柱处连接、变形缝
窗边构造、墙脚
出墙管道·
提升外门
泡沫堵头轴侧示意图·
审核吴文光县支范校对冯玉
品设计张欣
图集号
17CJ70-2
1概述
2编制依据

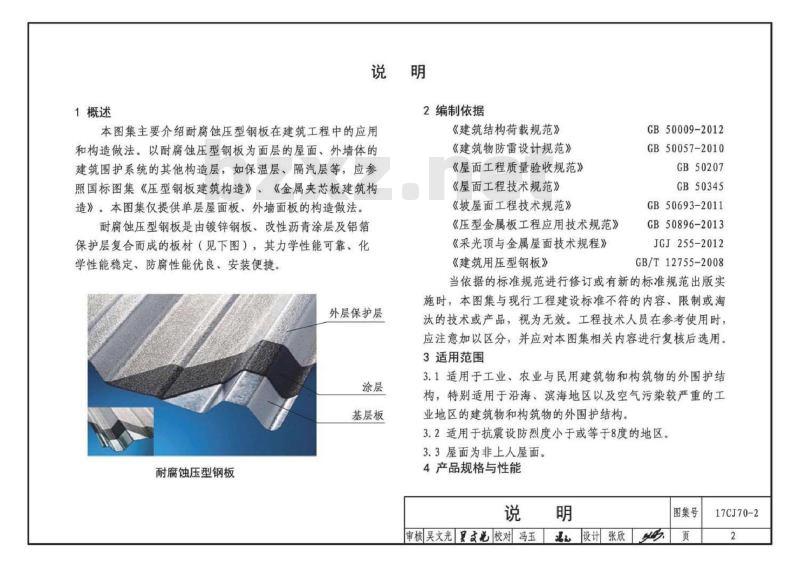

本图集主要介绍耐腐蚀压型钢板在建筑工程中的应用和构造做法。以耐腐蚀压型钢板为面层的屋面、外墙体的建筑围护系统的其他构造层,如保温层、隔汽层等,应参照国标图集《压型钢板建筑构造》、《金属夹芯板建筑构造》本图集仅提供单层屋面板、外墙面板的构造做法。耐腐蚀压型钢板是由镀锌钢板、改性沥青涂层及铝箔保护层复合而成的板材(见下图),其力学性能可靠、化学性能稳定、防腐性能优良、安装便捷。外层保护层
基层板
耐腐蚀压型钢板
《建筑结构荷载规范》
《建筑物防雷设计规范》
《屋面工程质量验收规范》
《屋面工程技术规范》
《坡屋面工程技术规范》
《压型金属板工程应用技术规范》《采光顶与金属屋面技术规程》《建筑用压型钢板》
GB50009-2012
GB50057-2010
GB50207
GB50345
GB50693-2011
GB50896-2013
JGJ255-2012
GB/T12755-2008
当依据的标准规范进行修订或有新的标准规范出版实施时,本图集与现行工程建设标准不符的内容、限制或淘汰的技术或产品,视为无效。工程技术人员在参考使用时,应注意加以区分,并应对本图集相关内容进行复核后选用。3适用范围
3.1适用于工业、农业与民用建筑物和构筑物的外围护结构,特别适用于沿海、滨海地区以及空气污染较严重的工业地区的建筑物和构筑物的外围护结构。3.2适用于抗震设防烈度小于或等于8度的地区。3.3屋面为非上人屋面。
4产品规格与性能
审核吴文光县支光校对冯玉遇设计张欣购图集号
17CJ70-2
规格型号
YX21-88-785
YX32-193-773
YX37-299-897
板型及尺寸

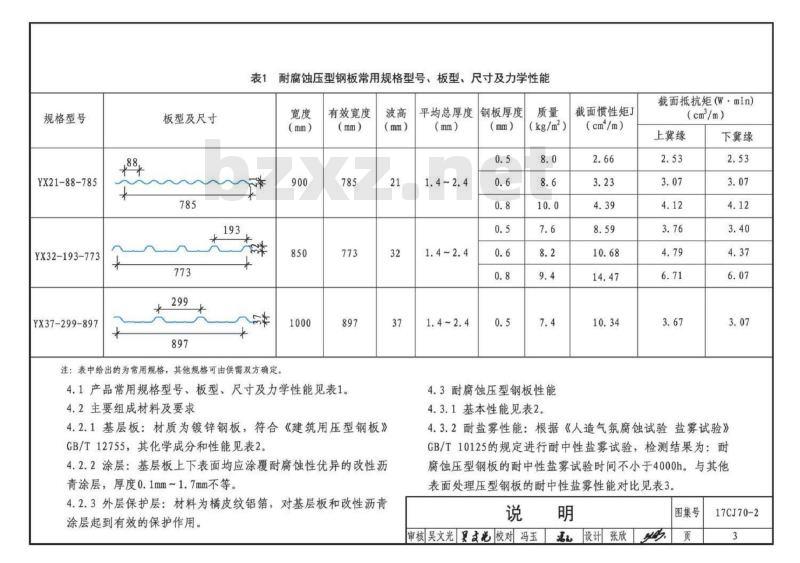

表1耐腐蚀压型钢板常用规格型号、板型、尺寸及力学性能宽度
(mm)
注:表中给出的为常用规格,其他规格可由供需双方确定。850
有效宽度
(mm)
4.1产品常用规格型号、板型、尺寸及力学性能见表1。4.2主要组成材料及要求
(mm)
4.2.1基层板:材质为镀锌钢板,符合《建筑用压型钢板》GB/T12755,其化学成分和性能见表24.2.2涂层:基层板上下表面均应涂覆耐腐蚀性优异的改性沥青涂层,厚度0.1mm~1.7mm不等。4.2.3外层保护层:材料为橘皮纹铝箔,对基层板和改性沥青涂层起到有效的保护作用。
平均总厚度
(mm)
1. 4~ 2. 4
1. 4~2. 4
钢板厚度
(mm)
(kg/m2)
4.3耐腐蚀压型钢板性能
4.3.1基本性能见表2。
截面惯性矩J
(cm*/m)
截面抵抗矩(W·min)
(cm2/m)
上冀缘
下冀缘
4.3.2耐盐雾性能:根据《人造气氛腐蚀试验盐雾试验》GB/T10125的规定进行耐中性盐雾试验,检测结果为:耐腐蚀压型钢板的耐中性盐雾试验时间不小于4000h。与其他表面处理压型钢板的耐中性盐雾性能对比见表3说明
审核吴文光贝支光校对冯玉高,设计张欣图集号
17CJ70-2

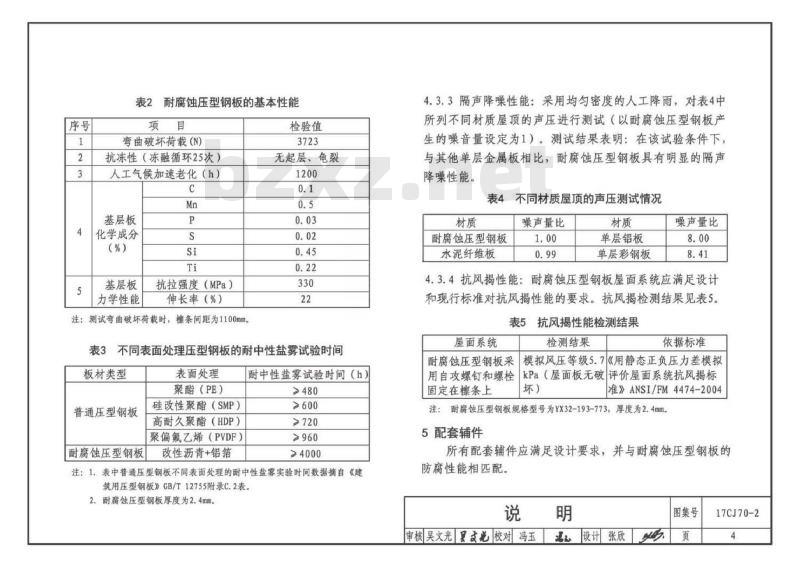

表2耐腐蚀压型钢板的基本性能
弯曲破坏荷载(N)
抗冻性(冻融循环25次)
人工气候加速老化(h)
基层板
化学成分
(%)
基层板
力学性能
抗拉强度(MPa)
伸长率(%)
注:测试弯曲破坏荷载时,榜条间距为1100mm检验值
无起层、龟裂
表3不同表面处理压型钢板的耐中性盐雾试验时间板材类型
普通压型钢板
耐腐蚀压型钢板
表面处理
聚酯(PE)
硅改性聚酯(SMP)
高耐久聚酯(HDP)
聚偏氟乙烯(PVDF)
改性沥青+铝箔
耐中性盐雾试验时间(h)
注:1.表中普通压型钢板不同表面处理的耐中性盐雾实验时间数据摘自《建筑用压型钢板》GB/T12755附录C.2表2.耐腐蚀压型钢板厚度为2.4mm
4.3.3隔声降噪性能:采用均匀密度的人工降雨,对表4中所列不同材质屋顶的声压进行测试(以耐腐蚀压型钢板产生的噪音量设定为1)。测试结果表明:在该试验条件下,与其他单层金属板相比,耐腐蚀压型钢板具有明显的隔声降噪性能。
表4不同材质屋顶的声压测试情况材质
耐腐蚀压型钢板
水泥纤维板
噪声量比
单层铝板
单层彩钢板
噪声量比
4.3.4抗风揭性能:耐腐蚀压型钢板屋面系统应满足设计和现行标准对抗风揭性能的要求。抗风揭检测结果见表5。表5抗风揭性能检测结果
屋面系统
耐腐蚀压型钢板采
用自攻螺钉和螺栓
固定在擦条上
检测结果
依据标准
模拟风压等级5.7《用静态正负压力差模拟kPa(屋面板无破评价屋面系统抗风揭标坏)
准》ANSI/FM4474-2004
注:耐腐蚀压型钢板规格型号为YX32-193-773,厚度为2.4mm。5配套辅件
所有配套辅件应满足设计要求,并与耐腐蚀压型钢板的防腐性能相匹配。
审核吴文光县支校对冯玉设计张欣图集号
17CJ70-2
5.1屋脊盖板:角度及规格可根据工程实际情况定制(见第9~10页图)。
5.2泛水板、封檐板、包角板等,可选用普通压型钢板、不锈钢板、铝单板加工制作。泛水板应有向上折弯部分,泛水板立边高度不得小于250mm。
5.3螺栓、自攻螺钉及配套压片:自攻螺钉主要用于防腐蚀压型钢板与条,墙梁的连接,分为普通自攻螺钉和不锈钢自攻螺钉,根据工程具体情况选用。5.4拉铆钉:主要用于屋脊,异形板等搭接位置的连接,间距一般为100mm~500mm,本图集除注明外均为250mm。5.5螺栓,自攻螺钉、拉铆钉用于屋面时设于波峰,用于面时设于波谷。自攻螺钉所配密封胶垫和配套压片必须齐全,确保防水可靠。拉钉外露钉头处应涂密封胶。5.5其他辅材包括:
5.5.1密封胶带:丁基橡胶防水密封胶粘带;5.5.2密封条:10mm×20mm软质聚氨酯密封胶条;5.5.3泡沫堵头:软质聚氨酯制品,不干胶粘贴:5.5.4密封胶:聚硫、硅酮或其他优质中性耐候密封胶6施工安装说明
6.1屋面连接:
6.1.1连接方式:搭接型,无固定支架。6.1.2纵向搭接:应位于標条或墙梁处,两块板均应伸至支承构件上(见第8页图)。屋面坡度小于等于10%时,屋面板搭接长度不宜小于250mm;屋面坡度大于10%时,搭接长度不宜小于200mm。搭接时,板缝间应设通长密封胶带。6.1.3横向搭接:搭接方向宜与主导风向一致,搭接不应小于一个波宽;搭接部位波峰处应设通长密封胶带。6.2墙面连接:
6.2.1连接方式:搭接型,紧固件外露。6.2.2纵向搭接:搭接长度不宜小于120mm。6.2.3横向搭接:搭接不应小于一个波宽。6.3耐腐蚀压型钢板固定要求:每张耐腐蚀压型钢板与同一根擦条或墙梁的连接固定点不得少于3个;屋脊、檐口及屋面纵向搭接处,每个波峰均应用自攻螺钉固定。6.4耐腐蚀压型钢板安装要求:
6.4.1应从屋面檐线向屋脊线方向安装,并应满足横纵向搭接要求。
6.4.2上下相邻的耐腐蚀压型钢板搭接应错逢搭接6.4.3大风地区应采取适当抗风揭措施,如增加固定点,在屋脊、檐口、山墙转角、门窗、勒脚处增设通长固定压条等。
图集号
审核吴文光县文光校对冯玉设计张欣页
17CJ70-2
7其他
7.1本图集中除注明单位者外,其他均以毫米(mm)为单位。
7.2其他未尽事宜,均应按照相关的国家现行标准执行。7.3本图集根据北京国电盛通电力工程有限公司提供的技术资料编制,图集的解释由该公司负责。7.4本图集构造图中所涉及的耐腐蚀压型钢板,均采用蓝色表示。
8索引方法
XXCJ70-2
XXCJ70-2
审核吴文光昊支范校对冯玉
详图号
详图页次
当页图示
详图页次
福设计张欣
图集号
17CJ70-2
耐腐蚀压型钢板房屋节点索引
审核吴文光县支光校对冯玉设计张欣26
图集号
17CJ70-2
900型耐腐蚀性压型钢板屋面横向搭接193
850型耐腐蚀性压型钢板屋面横向搭接299
1000型耐腐蚀性压型钢板屋面横向搭接拉铆钉
密封胶条
通长设置
拉铆钉
密封胶条
通长设置
自攻螺钉
铝合金压板
橡胶垫
牛耐腐蚀压型钢板
耐腐蚀钢板屋面纵向搭接
螺栓紧固
铝合金压板
橡胶垫
耐腐蚀压型钢板
耐腐蚀钢板屋面纵向搭接(加固)屋面紧固件连接构造
审核吴文光灵支光校对冯玉遇设计张欣图集号
17CJ70-2
耐腐蚀压型钢板
耐腐蚀压型钢板
屋脊盖板
安装龙骨
防水封堵板
泛水板
屋脊盖板
屋脊盖板
安装龙骨
防水封堵板
耐腐蚀压型钢板
双坡屋脊
安装龙骨
泛水板
屋脊盖板
耐腐蚀压型钢板
屋脊盖板wwW.bzxz.Net
图集号
审核吴文光县支光校对冯玉品设计张欣页
17CJ70-2
耐腐蚀压型钢板
专用屋脊压型盖板
专用压盖扣件
安装自攻钉
耐腐蚀压型钢板
专用屋脊压型盖板
专用压盖扣件
安装自攻钉
耐腐蚀压型钢板
专用屋脊压型盖板
耐腐蚀压型钢板
专用屋脊压型盖板
双坡屋脊
审核吴文光县支光校对冯玉品设计张欣图集号
17CJ70-2
屋脊银盒
自攻螺钉
收边板
泛水板
自攻螺钉
屋脊银盒
耐腐蚀压型钢板
耐腐蚀压型钢板
密封膏
批水板
耐腐蚀压型钢板
披水板
收边板
耐腐蚀压型钢板
防水封堵板
轴测图
泛水板
防水封堵板
轴测图
单坡屋脊
审核吴文光贝支范校对冯玉遇设张欣图集号
17CJ70-2
小提示:此图内容仅展示完整标准图集里的部分截取内容,若需要完整标准请到上方自行免费下载完整图集包。
标准图片预览图集图片预览

标准图片预览:






标准简介图集目录列表

图集目录:

17CJ70-2
目录
说明
耐腐蚀压型钢板房屋节点索引
屋面
屋面紧固件连接构造
双坡屋脊
单坡屋脊
檐口、山墙、女儿墙
屋面变坡搭接
高低跨
天沟、天沟伸缩缝
檐沟
女儿墙檐沟、溢水口
挑檐
屋面变形缝
出屋面管道口构造
通风天窗屋脊节点
光伏组件构造
墙体
双屋耐腐蚀压型钢板复合墙体构造
阴角、阳角
墙、柱处连接、变形缝
窗边构造、墙脚
出墙管道
提升外门
泡沫堵头轴侧示意图
