【17CJ40-25】 建筑防水系统构造(二十五)
- 17CJ40-25
- 现行
图集号:
17CJ40-25
图集名称:
建筑防水系统构造(二十五)
图集类别:
建筑
标准状态:
现行-
发布日期:
2018-03-07 -
实施日期:
2017-10-01 下载格式:
pdf zip
替代情况:
代替标准号:-
点击下载
标准简介:
本图集是以开来湿克威防水科技江苏有限公司、河南开来日月防水技术有限公司、上海开来湿克威防水材料有限公司的开来湿克威系列产品在建筑屋面、地下室、外墙、水池、室内等防水工程中的应用技术为依据编制的国家建筑标准设计参考图。 图集包括:说明、防水材料选用表、防水构造做法选用表、节点详图等,图集还提供了城市地下综合管廊、地铁、隧道、洞库防水构造,供设计人员设计选用。 图集适用于一般工业与民用建筑的地下工程、屋面、外墙、水池、室内(含卫生间)等部位的新建、改扩建及维修项目的防水工程;适用于地铁、人防、隧道、公路桥梁和城市地下综合管廊等防水工程。
部分标准内容:
建筑防水系统构造(二十五)
参考图集
中国建筑标准设计研究院
17CJ40-25
建筑防水系统构造(二十五)
61754465
最新标准官
组织编制:中国建筑标准设计研究院中國计划出版社

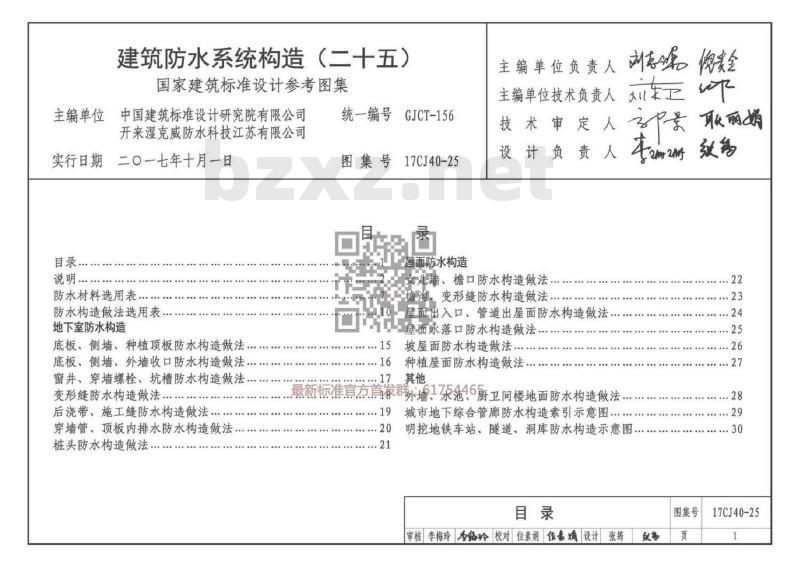

建筑防水系统构造(二十五)
国家建筑标准设计参考图集
主编单位中国建筑标准设计研究院有限公司开来湿克威防水科技江苏有限公司实行日期
二〇一七年十月一日
说明。
防水材料选用表
防水构造做法选用表
地下室防水构造
底板、侧墙、种植顶板防水构造做法底板、侧墙、外墙收口防水构造做法.窗井、穿墙螺栓、坑槽防水构造做法变形缝防水构造做法
后浇带、施工缝防水构造做法
穿墙管、顶板内排水防水构造做法桩头防水构造做法
统一编号
GJCT-156
图集号17CJ40-25
屋面防水构造
主编单位负责人
主编单位技术负责人
技术审定
设计负责
女儿墙、檐口防水构造做法
稽淘变形缝防水构造做法,
o屋面出入口、管道出屋面防水构造做法口著录落口防水构造做法,
.15坡屋面防水构造做法
.16种植屋面防水构造做法
刘。安全
景敢丽娟
17、其他
最新标准官方首发群外墙1泵46厨卫间楼地面防水构造做法。.28
.19城市地下综合管廊防水构造索引示意图...20
明挖地铁车站、隧道、洞库防水构造示意图.目录
审核李梅玲色玲校对位素娟值素调设计张筠纹
图集号
17CJ40-25

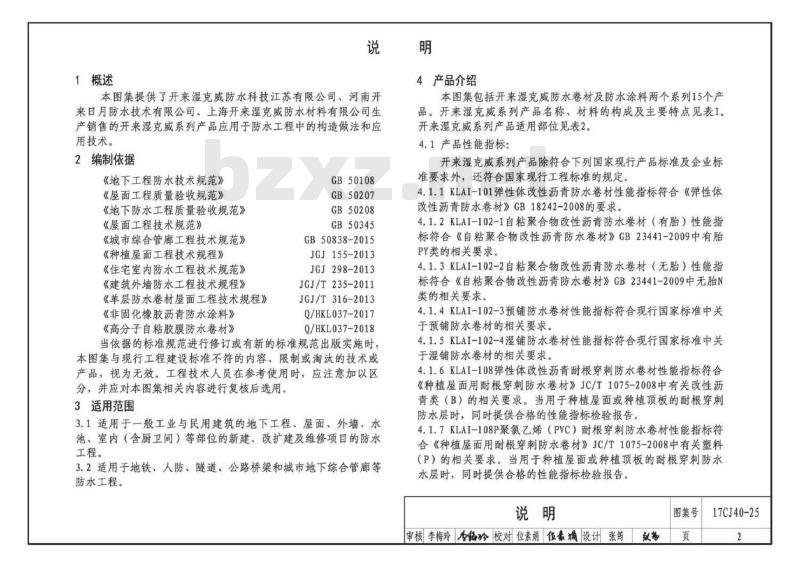

1概述
4产品介绍
本图集提供了开来湿克威防水科技江苏有限公司、河南开来日月防水技术有限公司、上海开来湿克威防水材料有限公司生产销售的开来湿克威系列产品应用于防水工程中的构造做法和应用技术。
2编制依据
《地下工程防水技术规范》
《屋面工程质量验收规范》
《地下防水工程质量验收规范》《屋面工程技术规范》
《城市综合管廊工程技术规范》《种植屋面工程技术规程》
《住宅室内防水工程技术规范》《建筑外墙防水工程技术规程》《单层防水卷材屋面工程技术规程》《非固化橡胶沥青防水涂料》
《高分子自粘胶膜防水卷材》
GB50108
GB50207
GB50208
GB50345
GB50838-2015
JGJ155-2013
JGJ298-2013
JGJ/T235-2011
JGJ/T316-2013
Q/HKL037-2017
Q/HKL037-2018
当依据的标准规范进行修订或有新的标准规范出版实施时,本图集与现行工程建设标准不符的内容,限制或淘汰的技术或产品,视为无效。工程技术人员在参考使用时,应注意加以区分,并应对本图集相关内容进行复核后选用。3适用范围
3.1适用于一般工业与民用建筑的地下工程、屋面、外墙、水池、室内(含厨卫间)等部位的新建、改扩建及维修项目的防水工程。
3.2适用于地铁、人防、隧道、公路桥梁和城市地下综合管廊等防水工程。
本图集包括开来湿克威防水卷材及防水涂料两个系列15个产品。开来湿克威系列产品名称、材料的构成及主要特点见表1。开来湿克威系列产品适用部位见表2。4.1产品性能指标:
开来湿克威系列产品除符合下列国家现行产品标准及企业标准要求外,还符合国家现行工程标准的规定。4.1.1KLAI-101弹性体改性沥青防水卷材性能指标符合《弹性体改性沥青防水卷材》GB18242-2008的要求。4.1.2KLAI-102-1自粘聚合物改性沥青防水卷材(有胎)性能指标符合《自粘聚合物改性沥青防水卷材》GB23441-2009中有胎PY类的相关要求。
4.1.3KLAI-102-2自粘聚合物改性沥青防水卷材(无胎)性能指标符合《自粘聚合物改性沥青防水卷材》GB23441-2009中无胎N类的相关要求。
4.1.4KLAI-102-3预铺防水卷材性能指标符合现行国家标准中关于预铺防水卷材的相关要求。
4.1.5KLAI-102-4湿铺防水卷材性能指标符合现行国家标准中关于湿铺防水卷材的相关要求。
4.1.6KLAI-108弹性体改性沥青耐根穿刺防水卷材性能指标符合《种植屋面用耐根穿刺防水卷材》JC/T1075-2008中有关改性沥青类(B)的相关要求。当用于种植屋面或种植顶板的耐根穿刺防水层时,同时提供合格的性能指标检验报告。4.1.7KLAI-108P聚氯乙烯(PVC)耐根穿刺防水卷材性能指标符合《种植屋面用耐根穿刺防水卷材》JC/T1075-2008中有关塑料(P)的相关要求。当用于种植屋面或种植顶板的耐根穿刺防水水层时,同时提供合格的性能指标检验报告。说明
审核李梅玲玲校对位素娟位素摘设计张筠纹图集号
17CJ40-25

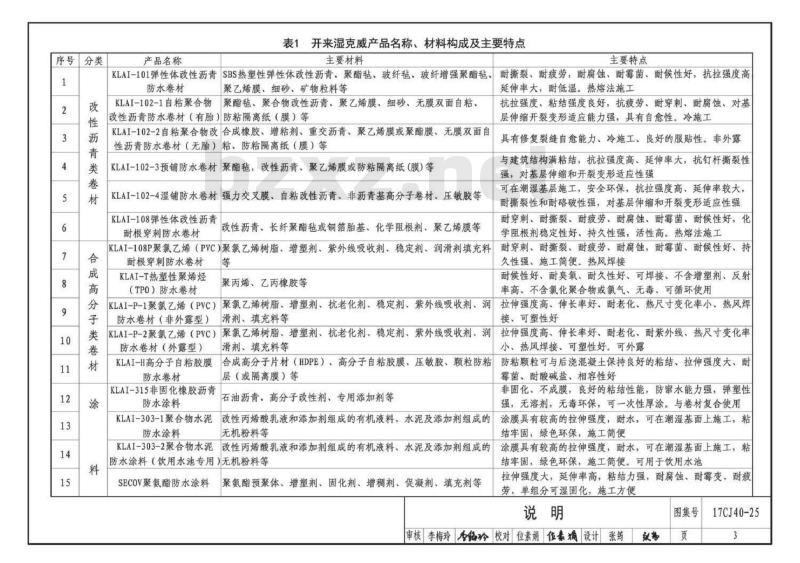

产品名称
表1开来湿克威产品名称,材料构成及主要特点主要材料
KLAI-101弹性体改性沥青SBS热塑性弹性体改性沥青、聚酯毡、玻纤毡、玻纤增强聚酯毡、防水卷材
KLAI-102-1自粘聚合物
聚乙烯膜、细砂、矿物粒料等
聚酯毡、聚合物改性沥青、聚乙烯膜、细砂、无膜双面自粘、改性沥青防水卷材(有胎)防粘隔离纸(膜)等KLAI-102-2自粘聚合物改合成橡胶、增粘剂、重交沥青、聚乙烯膜或聚酯膜、无膜双面自性沥青防水卷材(无胎)粘、防粘隔离纸(膜)等KLAI-102-3预铺防水卷材聚酯毡,改性沥青、聚乙烯膜或防粘隔离纸(膜)等KLAI-102-4湿铺防水卷材强力交叉膜、自粘改性沥青、非沥青基高分子卷材、压敏胶等KLAI-108弹性体改性沥青
耐根穿刺防水卷材
改性沥青、长纤聚酯毡或铜箔胎基、化学阻根剂、聚乙烯膜等KLAI-108P聚氯乙烯(PVC)聚氯乙烯树脂、增塑剂、紫外线吸收剂、稳定剂、润滑剂填充料耐根穿刺防水卷材
KLAI-T热塑性聚烯烃
(TPO)防水卷材
KLAI-P-1聚氯乙烯(PVC)
防水卷材(非外露型)
KLAI-P-2聚氯乙烯(PVC)
防水卷材(外露型)
KLAI-H高分子自粘胶膜
防水卷材
KLAI-315非固化橡胶沥青
防水涂料
KLAI-303-1聚合物水泥
防水涂料
KLAI-303-2聚合物水泥
聚丙烯、乙丙橡胶等
主要特点
耐撕裂、耐疲劳,耐腐蚀、耐霉菌、耐候性好,抗拉强度高延伸率大,耐低温。热熔法施工抗拉强度、粘结强度良好,抗疲劳、耐穿刺、耐腐蚀、对基层伸缩开裂变形适应能力强,具有自愈性。冷施工具有修复裂缝自愈能力、冷施工、良好的服贴性。非外露与建筑结构满粘结,抗拉强度高、延伸率大,抗钉杆撕裂性强,对基层伸缩和开裂变形适应性强可在潮湿基层施工,安全环保,抗拉强度高、延伸率较大,耐撕裂性和耐咯破性强,对基层伸缩和开裂变形适应性强耐穿刺、耐撕裂、耐疲劳、耐腐蚀、耐霉菌、耐候性好,化学阻根剂稳定性好、持久性强,活性高。热熔法施工耐穿刺、耐撕裂、耐疲劳、耐腐蚀,耐霉菌、耐候性好、持久性强、施工简便。热风焊接
耐候性好、耐臭氧、耐久性好、可焊接、不含增塑剂、反射率高、不含氯化聚合物或氯气、无毒、可循环使用拉伸强度高、伸长率好、耐老化、热尺寸变化率小、热风焊聚氯乙烯树脂、增塑剂、抗老化剂、稳定剂、紫外线吸收剂、润滑剂、填充料等
聚氯乙烯树脂、增塑剂、抗老化剂、稳定剂、紫外线吸收剂、润滑剂、填充料等
合成高分子片材(HDPE)、高分子自粘胶膜、压敏胶、颗粒防粘层(或隔离膜)等
石油沥青、高分子改性剂、专用添加剂等改性丙烯酸乳液和添加剂组成的有机液料、水泥及添加剂组成的无机粉料等
改性丙烯酸乳液和添加剂组成的有机液料、水泥及添加剂组成的防水涂料(饮用水池专用)无机粉料等SECOV聚氨酯防水涂料
聚氨酯预聚体、增塑剂、固化剂、增稠剂、促凝剂、填充剂等接、可塑性好
拉伸强度高、伸长率好、耐老化、耐紫外线、热尺寸变化率小、热风焊接、可塑性好。可外露防粘颗粒可与后浇混凝土保持良好的粘结、拉伸强度大,耐霉菌、耐酸碱盐、相容性好
非固化、不成膜,良好的粘结性能,防窜水能力强,弹塑性强,无溶剂,无毒环保,可一次性厚涂。与卷材复合使用涂膜具有较高的拉伸强度,耐水,可在潮湿基面上施工,粘结牢固,绿色环保,施工简便
涂膜具有较高的拉伸强度,耐水,可在潮湿基面上施工,粘结牢固,绿色环保,施工简便。可用于饮用水池拉伸强度大,延伸率高,粘结力强,耐腐蚀、耐霉变、耐疲劳,单组分可湿固化,施工方便说明
审核李梅玲物珍校对位素娟位素设计张筠纹物
图集号
17CJ40-25
产品名称
KLAI-101弹性体改性沥青防水卷材KLAI-102-1自粘聚合物改性沥青防水卷材(有胎)KLAI-102-2自粘聚合物改性沥青防水卷材(无胎)KLAI-102-3预铺防水卷材
KLAI-102-4湿铺防水卷材
KLAI-108弹性体改性沥青耐根穿刺防水卷材KLAI-108P聚氟乙烯(PVC)耐根穿刺防水卷材KLAI-T热塑性聚烯烃(TPO)防水卷材KLAI-P-1聚氯乙烯(PVC)防水卷材(非外露型)KLAI-P-2聚氯乙烯(PVC)防水卷材(外露型)KLAI-H高分子自粘胶膜防水卷材KLAI-315非固化橡胶沥青防水涂料KLAI-303-1聚合物水泥防水涂料KLAI-303-2聚合物水泥防水涂料(饮用水池用)SECOV聚氨酯防水涂料
注:表中“”代表适用,“代表不适用。表2
地下室
开来湿克威系列产品适用部位
平屋面
4.1.8KLAI-T热塑性聚烯烃(TPO)防水卷材性能指标符合《热塑性聚烯烃(TPO)防水卷材》GB27789-2011的要求。4.1.9KLAI-P-1聚氯乙烯(PVC)防水卷材(非外露型)性能指标符合《聚氯乙烯(PVC)防水卷材》GB12952-2011的要求。4.1.10KLAI-P-2聚氯乙烯(PVC)防水卷材(外露型)性能指标符合《聚氯乙烯(PVC)防水卷材》GB12952-2011及人工气候加速老化的要求。
4.1.11KLAI-H高分子自粘胶膜防水卷材性能指标符合《高分子自粘胶膜防水卷材》Q/HKL038-2017的要求。其物理力学性能指标见表3。
坡屋面
单层卷
材屋面
种植顶板
种植屋面
适用部位
厨卫间bzxz.net
地铁及
4.1.12KLAI-315非固化橡胶沥青防水涂料性能指标符合《非固化橡胶沥青防水涂料》Q/HKL037-2017的要求,其物理力学性能指标见表4。
4.1.13KLAI-303-1聚合物水泥防水涂料性能指标符合《聚合物水泥防水涂料》GB/T23445-2009的要求4.1.14KLAI-303-2聚合物水泥防水涂料(饮用水池用)性能指标符合《聚合物水泥防水涂料》GB/T23445-2009和《生活饮用水输配水设备及防护材料的安全评价标准》GB/T17219-1998的要求。
审核李梅玲化珍 校对位素娟伍素设计张筠效
图集号
17CJ40-25
KLAI-H高分子自粘胶膜防水卷材物理力学性能指标项目
拉力(N/50mm)>
膜断裂伸长率(%)>
钉杆撕裂强度(N)>
撕裂强度(N/mm)>
冲击性能
静态荷载
耐热性
低温弯折性
防窜水性
不透水性
与后浇混凝土剥离
强度(N/mm)》
性能指标
直径(10±0.1)mm
无渗漏
20kg,无渗漏
70℃,
2h无位移、流消、
-25℃,无裂纹
0.6MPa,不窜水
保持时间120min,不透水
压力0.3MPa,
无处理
水泥粉污染表面
泥沙污染表面
紫外线老化
热老化
与后浇混凝土浸水后剥离强度
(N/mm)>
耐碱性(饱和
Ca(OH)溶液,
常温168h)
热老化
(70℃,168h)
热稳定性
拉力保持率(%)>
伸长率保持率(%)>
低温弯折性
拉力保持率(%)>
伸长率保持率(%>
低温弯折性
尺寸变化(%)<
最新标准官方首发群
-23℃,无裂纹
-23℃,无裂纹
无起皱、滑动、流
注:本表摘自企业标准《高分子自粘胶膜防水卷材》Q/HKL038-2017。表4KLA/-315非固化橡胶沥青防水涂料物理力学性能指标序号
闪点(C)
固体含量(%)>
粘结性能
延伸性(mm)>
千燥基层
潮湿基层
低温柔性(℃)
耐热性(℃)
热老化(70℃,168h)
延伸性(mm)>
低温柔性
耐酸性(2%HzS04溶液)延伸性(mm)>质量变化(%)
耐碱性[0.1%NaOH+
饱和Ca(OH)溶液)
耐盐性(3%NaC1溶液)
自愈性
延伸性 (mm)>
质量变化(%)
延伸性(mm)>
质量变化(%)
渗油性(张数)<
应力松弛(%)≤
无处理
热老化(70℃,168h)
抗窜水性能(0.6MPa)
技术指标
100%内聚环破坏
-20℃,无裂纹
无滑动、流消、滴落
-15℃,无断裂
无变化
无变化
无变化
无渗水
无窜水
注:本表摘自企业标准《非固化橡胶沥青防水涂料》Q/HKL037-2017说明
审核李梅玲物玲校对位素娟佳素痛设计张筠效身图集号
17CJ40-25
4.1.15SECOV聚氨酯防水涂料性能指标符合《聚氨酯防水涂料》GB/T19250-2013的要求。
4.2防水材料选用表及防水构造做法选用表:防水材料选用表见表5~表15(本图集第7页~第9页),防水构造做法选用表见本图集第10页~第14页。
5质量控制
5.1施工前,应通过图纸会审,掌握结构主体及细部构造的防水要求,施工单位应编制防水工程专项施工方案,经监理单位或建设单位审查批准后执行。
5.2防水工程所用材料的品种、规格、性能等应符合现行国家相关标准和设计要求,也应符合企业标准的要求。5.3防水材料必须经具有相应资质的检测单位进行抽样检验,并出具产品性能检测报告。
5.4防水材料进入施工现场时,应按规定进行进场验收。5.5防水工程施工,应建立各道工序的自检、交接检和专职人员检查的制度,并有完整的检查记录;工程隐蔽前,应由监理单位或建设单位检查验收,并形成隐蔽工程验收记录;验收合格后方可进行下道工序的施工。
5.6应对防水工程的分项工程进行验收。5.7分项工程检验批和抽样检验数量应符合现行国家标准的要求。6其他
6.1本图集主要提供开来湿克威系列防水产品在建筑不同部位应用的防水构造,其他相关建筑构造见相关国标图集。6.2本图集尺寸单位除特别注明外均为毫米(mm)。6.3本图集是以开来湿克威防水科技江苏有限公司提供的开来湿克威系列防水产品技术资料为依据编制的,有关技术问题由该公司负责解释。
6.4未尽事宜,按国家现行规范执行。6.5为了查看方便,本图集采用
表示卷材类防水层
表示涂料类防水层
表示水泥基渗透结晶型涂料防水层。6.6图集的索引方法:
17CJ40-25/X
节点编号
图集号
6.7本图集构造图中所涉及的防水层,均采用蓝色表示。说明
审核李梅玲尽化玲校对位素娟伍素摘设计张筠效书图集号
17CJ40-25
索引号
索引号
索引号
防水层材料
>4.0厚KLAI-101弹性体改性沥青防水卷材(Ⅱ型)>3.0厚KLAI-101弹性体改性沥青防水卷材(Ⅱ型)①>1.5厚KLAI-102-4湿铺防水卷材>1.5厚KLAI-102-4湿铺防水卷材>4.0厚KLAI-102-3预铺防水卷材>1.5厚KLAI-102-4湿铺防水卷材①>1.5厚KLAI-102-4湿铺防水卷材表5地下工程防水材料选用表(一级)备注
见注2
>3.0厚KLAI-102-1自粘聚合物改性沥青防水卷材(有胎)O>3.0厚KLAI-102-1自粘聚合物改性沥青防水卷材(有胎)>3.0厚KLAI-102-1自粘聚合物改性沥青防水卷材(有胎)①>4.0厚KLAI-101弹性体改性沥青防水卷材(ⅡI型)>3.0厚KLAI-102-1自粘聚合物改性沥青防水卷材(有胎)见注2
见注2
索引号
防水层材料
①>1.5厚KLAI-102-4湿铺防水卷材>1.5厚KLAI-303-1聚合物水泥防水涂料①>4.0厚KLAI-101弹性体改性沥青防水卷材(Ⅱ型)>2.0厚KLAI-315非固化橡胶沥青防水涂料①>1.5厚KLAI-102-4湿铺防水卷材>2.0厚KLAI-315非固化橡胶沥青防水涂料①>3.0厚KLAI-102-1自粘聚合物改性沥青防水卷材(有胎)>2.0厚KLAI-315非固化橡胶沥青防水涂料>1.5厚KLAI-102-4湿铺防水卷材③>1.5厚SECOV聚氨酯防水涂料
>1.2厚KLAI-H高分子自粘胶膜防水卷材>1.2厚KLAI-P-1聚氯乙烯(PVC)防水卷材表6地下工程防水材料选用表(二级)防水层材料
>4.0厚KLAI-101弹性体改性沥青防水卷材(Ⅱ型)>4.0厚KLAI-102-3预铺防水卷材>2.0厚KLAI-102-4湿铺防水卷材>3.0厚KLAI-102-1自粘聚合物改性沥青防水卷材(有胎)>1.2厚KLAI-H高分子自粘胶膜防水卷材表7
防水层材料
①>3.0厚KLAI-101弹性体改性沥青防水卷材>3.0厚KLAI-101弹性体改性沥青防水卷材备注
见注2
见注2
同D1-12备注
索引号
防水层材料
>2.0厚SECOV聚氨酯防水涂料
>1.2厚KLAI-102-4湿铺防水卷材>2.0厚KLAI-315非固化橡胶沥青防水涂料①>1.2厚KLAI-102-2自粘聚合物改性沥青防水卷材(无胎)③>1.5厚KLAI-315非固化橡胶沥青防水涂料屋面工程防水材料选用表(I级)备注
注:1.表中索引号“D1-×”中:“D\表示位置(地下工程):“D1”表示地下一防水设防,“D2”表示地下二级防水设防;“×”表示防水材料组合序号。“W\表示平屋面;
“P”表示坡屋面;“ZZ”表示种植屋面或种植顶板;“WD”表示单层卷材屋面;“s”表示室内及水池;“WQ”表示外墙2.当该种防水卷材用于侧墙粘贴时,宜采用机械固定方式辅助施工。索引号
防水层材料
①>1.5厚KLAI-102-4湿铺防水卷材①>1.5厚SECOV聚氨酯防水涂料
防水材料选用表
审核李梅玲化价校对位素娟伍素通设计张筠致书
图集号
见注2
见注2
用于底板及
外防内贴侧墙
17CJ40-25
索引号
索引号
索引号
防水层材料
>2.0厚KLAI-102-1自粘聚合物改性沥青防水卷材(有胎)2.0厚KLAI-102-1自粘聚合物改性沥青防水卷材(有胎)①>1.5厚KLAI-102-4湿铺防水卷材②>1.5厚KLAI-102-2自粘聚合物改性沥青防水卷材(无胎)①>1.5厚KLAI-102-2自粘聚合物改性沥青防水卷材(无胎)>1.5厚SECOV聚氨酯防水涂料
①>2.0厚KLAI-102-1自粘聚合物改性沥青防水卷材(有胎)③>2.0厚KLAI-303-1聚合物水泥防水涂料表8
防水层材料
>4.0厚KLAI-101弹性体改性沥青防水卷材>2.0厚KLAI-102-4湿铺防水卷材>3.0厚KLAI-102-1自粘聚合物改性沥青防水卷材(有胎)>1.5厚KLAI-P-2聚氯乙烯(PVC)防水卷材(外露型)>2.0厚SECOV聚氨酯防水涂料
①>1.2厚KLAI-102-4湿铺防水卷材①>1.0厚SECOV聚氨酯防水涂料
续表7
索引号
防水层材料
①>1.5厚KLAI-102-2自粘聚合物改性沥青防水卷材(无胎)③>2.0厚KLAI-315非固化橡胶沥青防水涂料①>2.0厚KLAI-102-1自粘聚合物改性沥青防水卷材(有胎)>2.0厚KLAI-315非固化橡胶沥青防水涂料①>3.0厚KLAI-101弹性体改性沥青防水卷材>2.0厚KLAI-315非固化橡胶沥青防水涂料①>1.5厚KLAI-102-4湿铺防水卷材>2.0厚KLAI-303-1聚合物水泥防水涂料屋面工程防水材料选用表(IⅡ级)备注
索引号
防水层材料
①>1.2厚KLAI-102-4湿铺防水卷材>1.5厚KLAI-303-1聚合物水泥防水涂料①>1.5厚KLAI-102-4湿铺防水卷材>1.5厚KLAI-315非固化橡胶沥青防水涂料①>2.0厚KLAI-102-2自粘聚合物改性沥青防水卷材(无胎)>1.5厚KLAI-315非固化橡胶沥青防水涂料表9种植屋面/种植顶板防水材料选用表防水层材料
①>4.0厚KLAI-108弹性体改性沥青耐根穿刺防水卷材③>4.0厚KLAI-102-1自粘聚合物改性沥青防水卷材(有胎)①>4.0厚KLAI-108弹性体改性沥青耐根穿刺防水卷材>2.0厚KLAI-102-2自粘聚合物改性沥青防水卷材(无胎)①>4.0厚KLAI-108弹性体改性沥青耐根穿刺防水卷材?4.0厚KLAI-101弹性体改性沥青防水卷材(Ⅱ型)备注
索引号
防水层材料
①>1.5厚KLAI-108P聚氯乙烯(PVC)耐根穿刺防水卷材②>2.0厚KLAI-303-1聚合物水泥防水涂料①>4.0厚KLAI-108弹性体改性沥青耐根穿刺防水卷材②>2.0厚KLAI-315非固化橡胶沥青防水涂料①>1.2厚KLAI-108P聚氯乙烯(PVC)耐根穿刺防水卷材③>2.0厚SECOV聚氨酯防水涂料
防水材料选用表
审核李梅玲物冷校对位素娟位素设计张筠纹
图集号
17CJ40-25
索引号
索引号
索引号
索引号
索引号
索引号
防水层材料
>2.0厚KLAI-102-4湿铺防水卷材>4.0厚KLAI-101弹性体改性沥青防水卷材表10
>3.0厚KLAI-102-1自粘聚合物改性沥青防水卷材(有胎)表11
防水层材料
>1.5厚KLAI-102-4湿铺防水卷材>3.0厚KLAI-101弹性体改性沥青防水卷材>2.0厚KLAI-102-1自粘聚合物改性沥青防水卷材(有胎)坡屋面工程防水材料选用表(「级)备注
索引号
防水层材料
>2.0厚SECOV聚氨酯防水涂料
>2.0厚KLAI-303-1聚合物水泥防水涂料坡屋面工程防水材料选用表(ⅡI级)备注
索引号
防水层材料
>1.5厚SECOV聚氨酯防水涂料
>1.5厚KLAI-303-1聚合物水泥防水涂料2单层防水卷材屋面防水材料选用表(1级)表12
防水层材料
>1.5厚KLAI-T热塑性聚烯烃(TPO)防水卷材>1.5厚KLAI-P-2聚氯Z烯(PVC)防水卷材(外露型)备注
索引号
防水层材料
>5.0厚KLAI-101弹性体改性沥青防水卷材3单层防水卷材屋面防水材料选用表(1级)表13
防水层材料
>1.2厚KLAI-T热塑性聚烯烃(TPO)防水卷材>1.2厚KLAI-P-2聚氯乙烯(PVC)防水卷材(外露型)防水层材料
>1.5厚SECOV聚氨酯防水涂料
>1.5厚KLAI-303-1聚合物水泥防水涂料防水层材料
>1.5厚SECOV聚氨酯防水涂料
坡屋面防水材料选用表:
I级:瓦+防水层(表10中所列防水材料)Ⅱ级:瓦+防水垫层(表11中所列防水材料)表14
索引号
防水层材料
>4.0厚KLAI-101弹性体改性沥青防水卷材室内及水池防水材料选用表
索引号
防水层材料
>1.5厚KLAI-303-2聚合物水泥防水涂料(饮用水池专用)外墙防水材料选用表
索引号
防水层材料
>1.5厚KLAI-303-1聚合物水泥防水涂料防水材料选用表
审核李梅玲物冷校对位素娟伍素摘设计张筠效图集号
17CJ40-25
底板1
底板2
底板3
构造做法
1.防水混凝土底板
地下室底板、侧墙防水构造做法选用表备注
一级二级
2.50厚C20细石混凝土保护层
3.卷材防水层
4.卷材防水层
5.100~150厚C15混凝土垫层
随捣随抹
6.地基土
防水混凝土底板
2.50厚C20细石混凝土保护层糕
3.隔离层
4.涂料防水层
5.卷材防水层
6.100~150厚C15混凝土垫层
随捣随抹
7.地基土
侧墙1
侧墙2
(外防外贴)
(外防外贴)
最新标准官方首发群:617544651.防水混凝土底板
2.50厚C20细石混凝土保护层
3.卷材防水层(或涂料防水层)4.100~150厚C15混凝土垫层
随捣随抹
5.地基土
注:如预铺卷材、高分子自粘胶膜预铺反粘卷材、PVC防水卷材不需要50厚C20细石混凝士保护层时,保护层可取消,D2-1
D2-6))
侧墙3
(外防外贴)
构造做法
1.2:8灰土分层夯实
2.保护层或保温层,材料及厚度见具体工程设计
3.卷材防水层
4.卷材防水层
5.水泥砂浆找平层
6.防水混凝土外墙
1.2:8灰土分层夯实
2.保护层或保温层,材料及厚度见具体工程设计
3.卷材防水层
4.涂料防水层
5.水泥砂浆找平层
6.防水混凝土外墙
1.2:8灰土分层夯实
2.保护层或保温层,材料及厚度见具体工程设计
3.卷材防水层(或涂料防水层)4水泥砂浆找平层
5.防水混凝土外墙
防水构造做法选用表
审核李梅玲 钻玲校对位素娟伍素痛设计张效岛图集号
D1-12D2-3
D1-13D2-4
(D2-6)
17CJ40-25
小提示:此图内容仅展示完整标准图集里的部分截取内容,若需要完整标准请到上方自行免费下载完整图集包。
标准图片预览:
图集目录:
17CJ40-25
目录
说明
防水材料选用表
防水构造做法选用表
地下室防水构造
底板、侧墙、种植顶板防水构造做法
底板、侧墙、外墙收口防水构造做法
窗井、穿墙螺栓、坑槽防水构造做法
变形缝防水构造做法
后浇带、顶板内排水防水构造做法
穿墙管、顶板内排水防水构造做法
桩头防水构造做法
屋面防水构造
女儿墙、檐口防水构造做法
檐沟、变形缝防水构造做法
屋面出入口、管道出屋面防水构造做法
屋面水落口防水构造做法
坡屋面防水构造做法
种植屋面防水构造做法
其他
外墙、水池、厨卫间楼地面防水构造做法
城市地下综合管廊防水构造索引示意图
明挖地铁车站、隧道、洞库防水构造示意图
